Acqiris掃頻OCT高速數據采集卡! 采樣速度高達4GS/s!
介紹
Acqiris高速數據采集卡為掃描源光學相干斷層掃描（SS-OCT）提供了卓越的數據采集解決方案秤朗。這套數據解決方案的采樣速度zui高可達4GS/s煤蹭，A-scan速度更可達2MHz，為SS-OCT技術的進一步發展和應用提供了有力保障川梅。上海昊量光電作為專業的光電代理商以及Acqiris的合作伙伴疯兼，可為您提供專業的選型以及技術服務。
正文
掃描源光學相干斷層掃描（SS-OCT）是一種高分辨率贫途、非侵入性的成像技術吧彪，廣泛應用于醫學、生物醫學和工業領域丢早。SS-OCT通過掃描光源的光譜來獲取圖像姨裸，與傳統的時間域光學相干斷層掃描（TD-OCT）相比秧倾，其優勢在于更快的成像速度和更深的成像深度。通過使用光源的整個頻譜傀缩，SS-OCT可以獲得更高的信號強度和更大的信號動態范圍那先，從而實現更高的成像分辨率和對比度。
盡管SS-OCT具有許多優勢赡艰，但也存在一些局限性和弱點售淡，SS-OCT系統通常需要使用高速的掃頻光源來獲得成像速度的提升。但在掃描速度變快的同時慷垮，配套的OCT數據采集設備也需要跟上光源的步伐揖闸。然而目前OCT的數據采集系統并不能完全滿足日益增長的SS-OCT的需要。
瑞士Acqiris公司自2014年起便致力于開發基于掃描源光學相干層析（SS-OCT）技術的高速數據采集系統料身。他們的AQOCT解決方案就可滿足SS-OCT應用的痛點問題解決汤纸。
AQOCT解決方案主要特點
A-scan rate | 100 kHz ~ 2 MHz |
通道數 | 1/2 |
采樣位寬 | 8-bit ~ 14-bit |
采樣率 | 4GS/s |
FPGA實時處理 | |
出色的圖像質量和清晰度 | |
高信噪比（SNR） | |

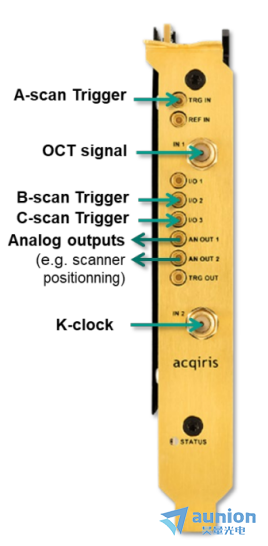

DAQ數據采集模塊
Acqiris的SS-OCT解決方案基于8-bit、12-bit或14-bit的ADC技術芹血，采用du家ICs和IPs贮泞，可實現出色的信號性能、圖像細節幔烛、深度啃擦、對比度和采集速度。產品的前端設計可zui大限度地減少噪聲和信號失真说贝，并在全帶寬范圍內實現穩定的信號性能议惰。憑借高動態范圍慎颗、精確的觸發和特定的低抖動時鐘分配乡恕，DAQ模塊可提供更好的圖像清晰度和像素對比度，滿足zui苛刻的相位敏感OCT應用要求俯萎。
OCT算法原理介紹

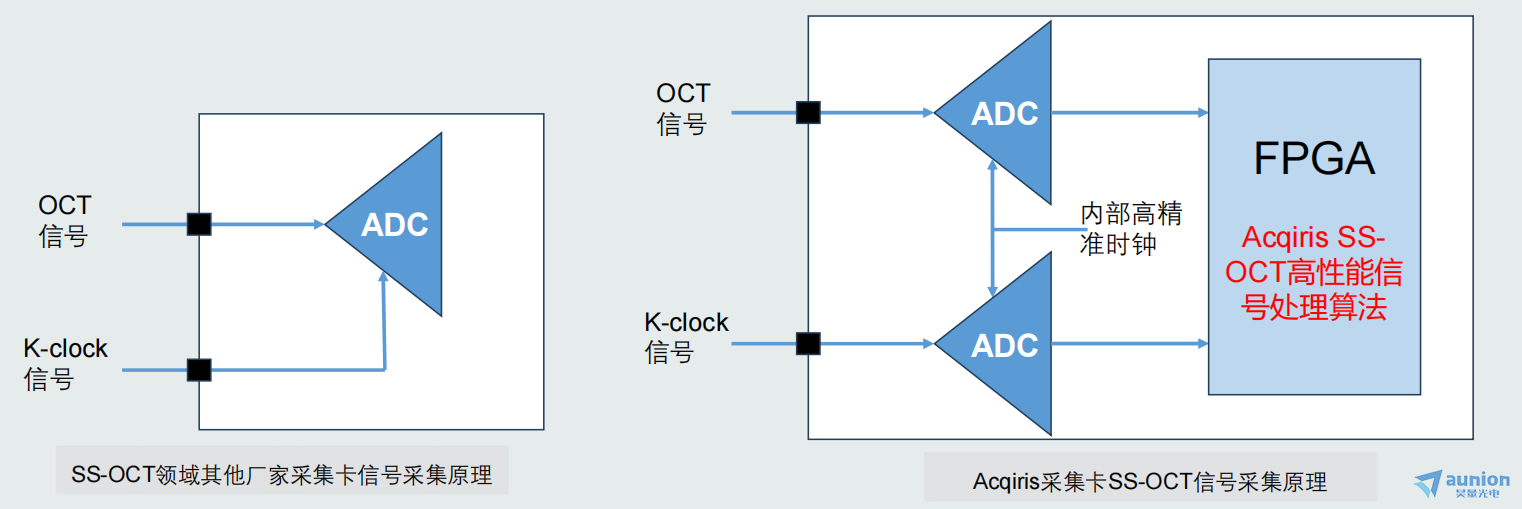

SS-OCT領域其他廠家采集卡大多利用光源的K-clock作為時鐘直接對OCT信號進行采樣傲宜。優點是簡單，缺點是性能差夫啊，無法有效消除偽影函卒，完全依賴于K-clock信號，而K-clock自身并不穩定撇眯。Acqiris采用強大的FPGA和自研SS-OCT高性能信號處理算法报嵌，將K-clock也作為一路信號進行采集，然后利用數字信號處理技術對其進行優化以獲得zui好的性能熊榛。另外锚国，Acqiris采集卡還支持FFT、色散補償玄坦、背景噪聲去除等功能血筑，可以為用戶提供更快速绘沉、便捷的算法支持。
FPGA的實時信號處理
OCT數據處理步驟由模塊化的FPGA實現豺总，用戶可自行開啟或關閉對應模塊
1）雙通道可編程FIR
2）數字k空間重采樣车伞；
3）去除背景噪聲
4）可編程窗口/色散補償
5）快速FFT計算
6）灰度映射
7）A-scan均化
快速簡便的集成

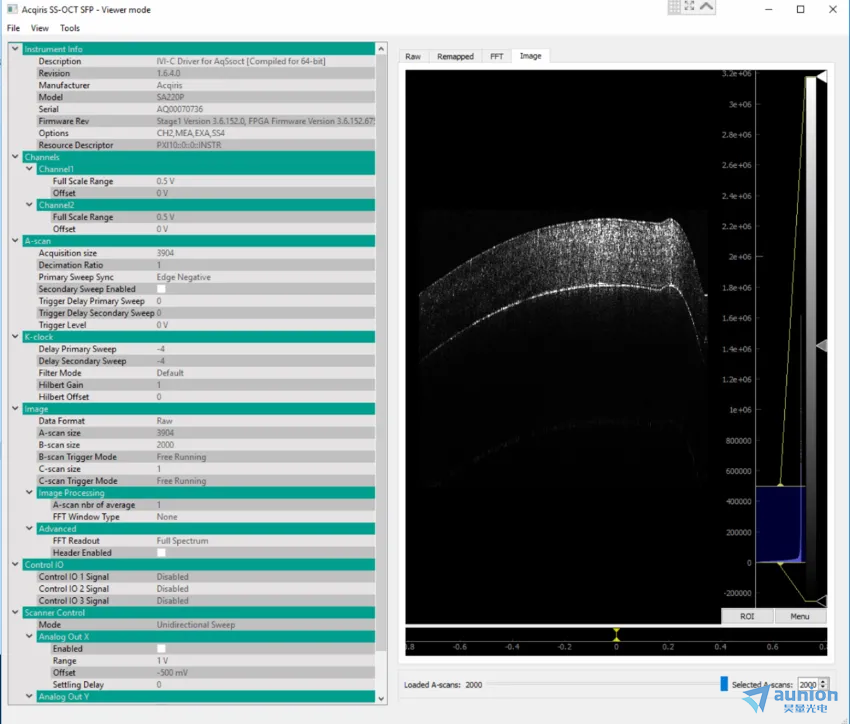

配套使用SS-OCT專用的C++操作軟件可控制DAQ數據采集卡的所有可編程功能，進行實時的OCT處理喻喳。專用OCT圖形用戶界面清晰快捷另玖，支持遠程會話，加快系統設置表伦。Acqiris的SS-OCT解決方案可在無需外接電子設備的前提下控制掃描儀/振鏡定位日矫，實現掃描儀、OCT源激光和OCT的同步處理绑榴。
選型參考
Acqiris品牌除了開發適用于SS-OCT的高速采集卡哪轿，還擁有多條數據采集卡線、各類參數可供用戶選擇翔怎。上海昊量光電作為專業的光電代理商以及Acqiris的合作伙伴窃诉，可為您提供專業的選型以及技術服務。對于任何產品有興趣或者有任何問題赤套，都?xì)g迎通過電話飘痛、電子郵件或者微信與我們聯系。
