雙折射技術是從偏振基礎發展而來的模蜡。雙折射測量是獲得材料內部狀態的可視化方法之一漠趁。我們可以從雙折射分布中扁凛，了解物質內部的應力和宏觀分子取向的分布信息忍疾。雙折射涉及到兩個參數，即雙折射強度大小和方位角方向標量谨朝。雙折射測量技術在測量材料內部由應力引起的延遲大小和方向時應用廣泛，特別是在工業生產過程中字币。本文將介紹雙折射的原理则披，以及相關的應用實列。
展示全部
雙折射測量技術介紹
1.理論基礎
（1）偏振光
盡管光具有波動性和粒子性士复，當處理偏振光時只考慮粒子性。光可以看作是橫向電磁波翩活，因此光由電場振動和磁場振動組成。但是菠镇，一般來說只考慮電場振動冗荸。我們可以把它分解成相互垂直方向上的兩個振動來處理電場振動。如下圖所示利耍，

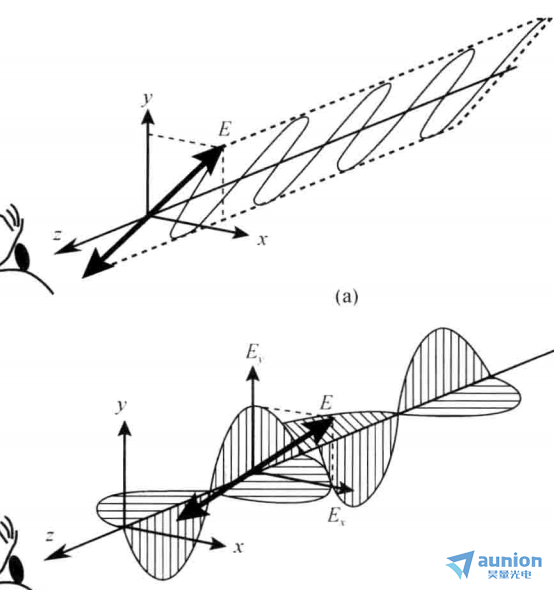

1.1偏振光的分解
起偏器是由和光波長相比足夠小的光柵制成蚌本，或者由一特定偏振方向的光吸收材料組成，如果在光路中安裝起偏器隘梨，光線是否能透過起偏器就取決于光的振動方向。也就是說轴猎，光透過起偏器只有一個振動方向嵌莉。這里，因為振動方向是直線的税稼，所以稱為線性起偏器烦秩，振動方向的平面稱為偏振面垮斯。一般只祠，用p偏振光和s偏振光來表達偏振態兜蠕。當光入射于介質時，入射光方向與法線的夾角稱為入射角抛寝。振動方向在入射面內的叫的p偏振光熊杨，垂直于人射面的叫s偏振光。
（2）偏振態
偏振態有線偏振盗舰、圓偏振和橢圓偏振。上面提到钻趋，光波可以分解為xy軸電場振動矢量川陆。然而，當光通過某一樣品時较沪，其偏振態會改變，因為Ex和Ey分量會產生一個位相差失仁，如下圖所示尸曼，

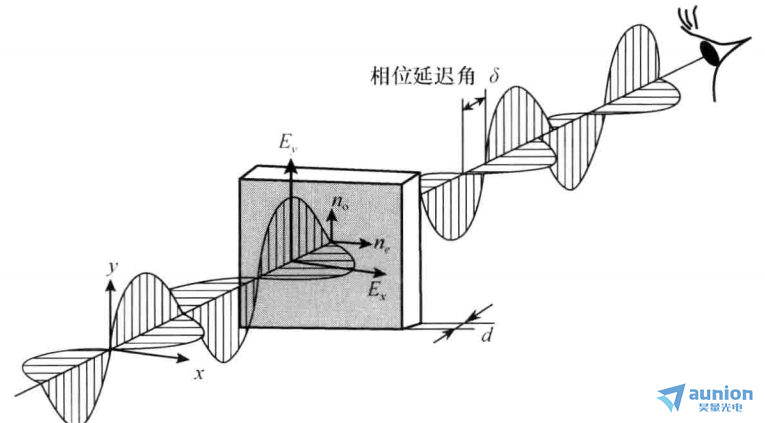

1.2 光束通過樣品前后的位相變化
圖中的相位延遲角δ即為位相差，位相差不同時萄焦，偏振態不同控轿。我們將所有的情況都考慮，可以得到下面這個公式：
當位相差為0°或180°時可以獲得線偏振光拂封。當δ=90°,并且Ax=Ay時茬射，表示圓偏振光。當位相差是上述以外的其他情況烘苹，偏振態的矢量方向是橢圓躲株，這種偏振稱為橢圓偏振镣衡。
(3)雙折射
雙折射有兩個折射率霜定，即在不同偏振方向光波傳播速度不同±扰福可以這樣理解，不同方向的偏振光傳播的過程中惰说，所走過的路程折射率不同磨德，速度不同，因此也就引入了延遲典挑。

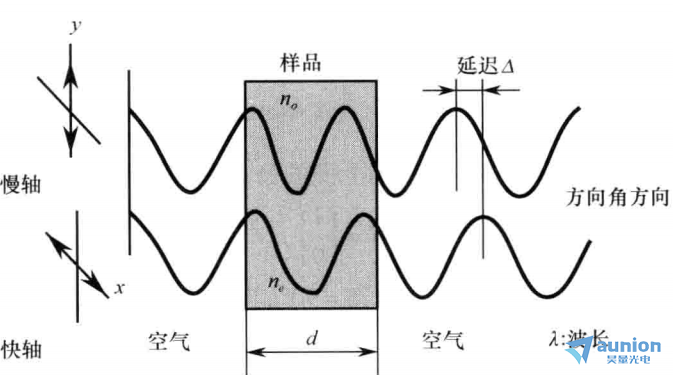

1.3雙折射延遲示意圖
光傳播速度快的方向稱為快軸酥宴，光傳播速度慢的方向稱為慢軸∧酰快軸和慢軸都是主軸拙寡。另外，具有雙折射的樣品稱為各向異性的物質還有一些不具有雙折射的琳水，例如玻璃肆糕，稱為各向同性的物質在孝。那么诚啃，需要確定雙折射的位相差大小和主光軸方向，以便測量樣品的內部信息私沮。
(4)偏振態的表示
偏振態可以用瓊斯矢量始赎，Stokes參數，龐加萊球三者表示顾彰，不同的偏振光有其單獨的表示方法胃碾，選擇那一種方式來表示偏振光，應該根據工程計算的需求仆百。
2.應用舉例
（1）線偏光器
如下圖所示厕隧，可以把樣品插入兩個偏振器之間，從樣品上的強度分布觀察到雙折射的分布俄周。分析這個條紋吁讨，還可以確定應力大小。

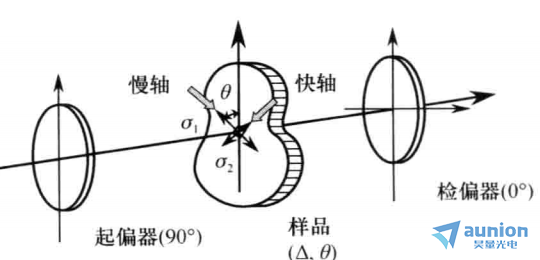

2.1線偏光器
分析上面的光路峦朗，偏振器件之間的關系由穆勒矩陣和斯托克斯矢出：
上式建丧，S，表示出射光束波势，S表示入射光束翎朱，經過這么一個矩陣推導運算，zui終就可以得到出射光S尺铣，,然后分析其光強拴曲，就可以知道與雙折射有關的延遲信息。
（2）塞納蒙法
雙折射測量包括樣品應力分布測量凛忿，可以通過跟蹤樣品偏振態來測量，也可以通過樣品入射光束的偏振態來測量叁熔，或者預先設定偏振態來測量委乌。它還可測樣品與入射光方向的對準或者測量延遲量和方位角。
塞納蒙(Senarmont)法是一種傳統的應力分布測量方法荣回。其優點是經濟福澡，容易調準，即使使用低質量的波片也有很高的精度驹马。下面是其光路圖：

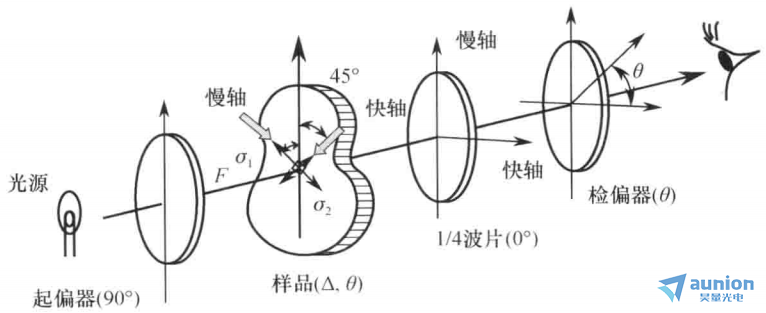

2.2塞納蒙法測量
偏振器件之間的關系由穆勒矩陣和斯托克斯矢量給出革砸，類似上面糯累。zui終分析光強算利，即可得到延遲大小。
當然泳姐，關于雙折射的應用還有很多效拭，比如圓偏光器，光彈調制器法胖秒，光學外差法，用相移法的二維雙折射測量等等阎肝，此次不再介紹挤渔，可根據實際工程需求，進行了解判导。
