ACE簡介
在擁有了Alpao變形鏡和對應的ACE（Alpao Core Engine）軟件之后,用戶可以直接通過軟件界面來控制變形鏡，而不用每次都使用
Matlab命令行來控制鏡面魏割；這極大的增加了ALPAO變形鏡的易用程度及直觀性譬嚣，以下將介紹ACE軟件的界面及使用。

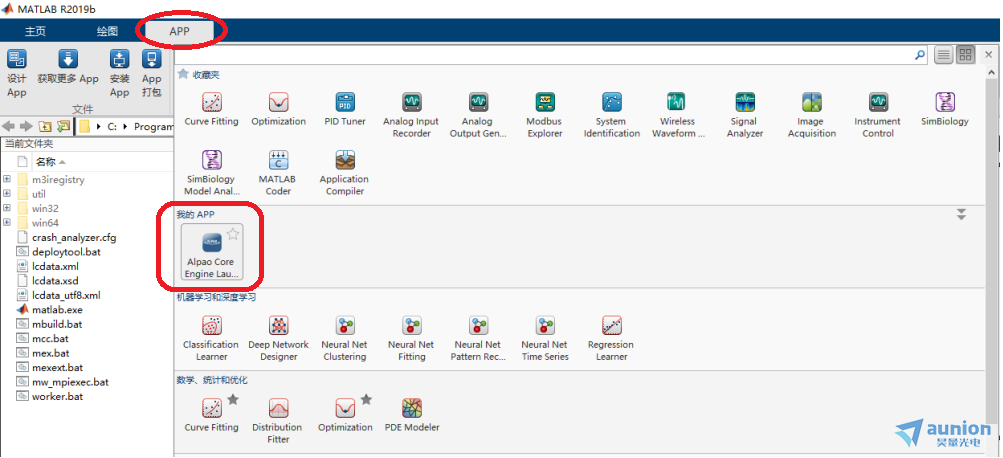

1. 打開軟件界面
打開Matlab軟件钞它，從APP界面里找到 Alpao Core Engine Launcher,雙擊圖標就可以打開ACE軟件界面了拜银。

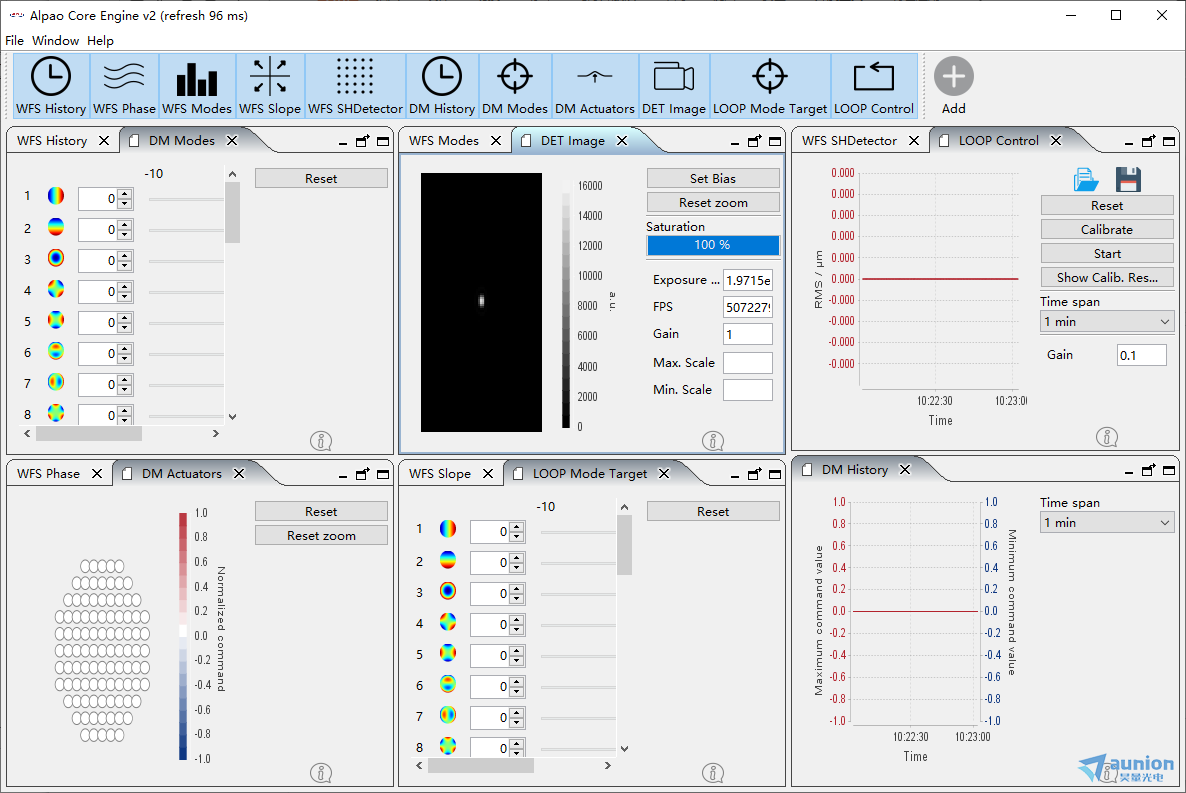

2. 主界面
打開主頁面，可以看到11個小圖標及11個小窗口遭垛，每個窗口對應于一個功能尼桶。

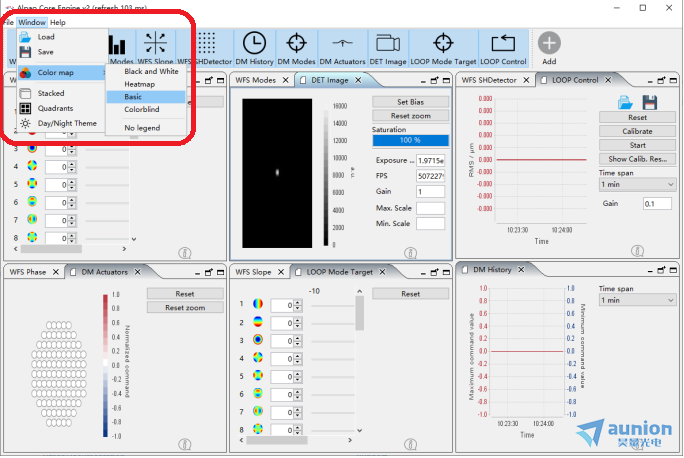

3. 窗口配色方案
從windows窗口可以選擇配色方案，有black and white, Heatmap, Basic, Colorblind, No Legend共5種配色方案锯仪。窗口排列有
堆疊（stacked）和多窗口顯示（quadrants）泵督，另有白天和晚上2種顯示主題。通過save和load可以保存該方案到
文件夾或者從文件夾加載某一個方案庶喜。

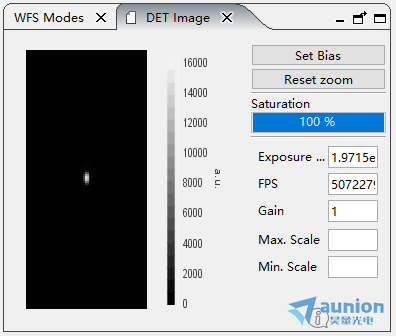

4. Det Image窗口
Det Image顯示的是匹配的相機界面小腊，其中saturation顯示的是相機里最亮的那個像素飽和度。點擊一次Set Bias去除背景圖片久窟，再
次點擊停止使用該功能秩冈。Max.Scale和Min.Scale作用是分別濾除高于Max的像素點和低于Min的像素點。鼠標滾輪可以放大或縮小顯
示區域瘸羡，Reset zoom按鈕復原。

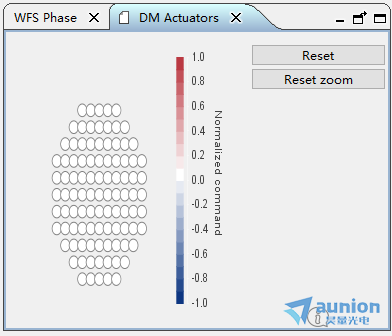

5. DM Actuators
單獨控制每個驅動器搓茬，單擊鼠標左鍵一次指令增長5%犹赖，按下CTRL鍵再鼠標左鍵單擊一次指令減少5%。所有的指令都必須在-1到1之
間峻村。Reset設置所有驅動器指令為0∥滑動鼠標滾輪可以放大或縮小顯示界面粘昨，點擊Reset zoom按鈕恢復到默認大小。

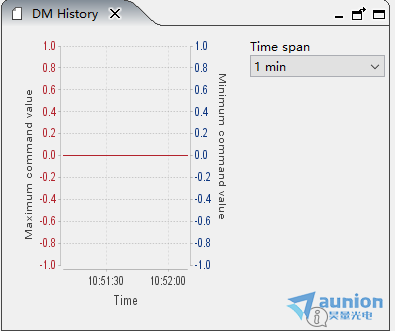

6. DM History
DM History顯示的是最大值和最小值隨時間變化的曲線，紅線是最大值曲線张肾，藍線是最小值曲線芭析。在Time span里可以選擇時間段
的長短。

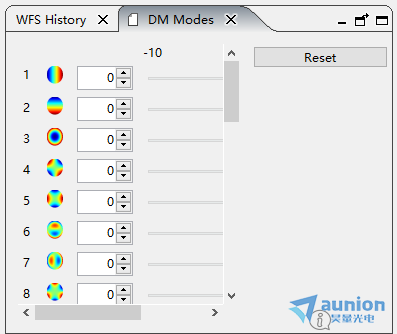

7. DM Modes
該功能只能在開環模式下使用吞瞪，它可以用澤尼克多項式來表示像差馁启，每一個小圖標代表一種像差。單位是um, Reset按鈕可以設置
DM為一個平面芍秆。

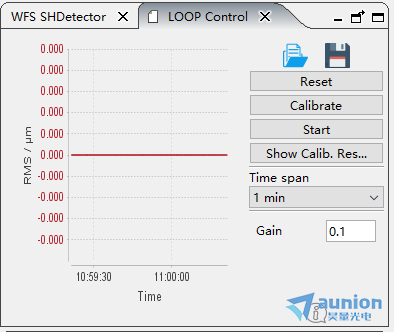

8 .LOOP CONTROL
該界面可以執行校正及開始或停止Loop功能惯疙；在執行校正（calibrate）該變型鏡后，可以在開環條件下從DM modes里設置參數控
制DM面型妖啥，在閉環情況下可以從Loop Mode Target里控制面型霉颠。Show Calib. Res按鈕顯示校正的信息。時間軸顯示的是設置波前
與實際探測到的波前間的差值荆虱，從Time span里修改顯示時間長度蒿偎。

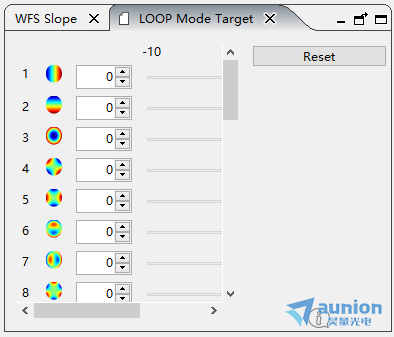

9. LOOP Mode Target
該界面只能用于閉環情況下設定目標波前，然后ACE軟件會控制變形鏡達到設定值克伊；每個小圖形代表一種像差酥郭，單位是um , Reset按
鈕把變形鏡設置為一個平面。

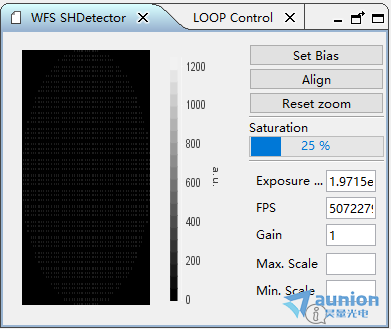

10. WFS SHDetector
該界面顯示的是波前探測器的圖片愿吹， Saturation表示的是最亮的那個像素點的飽和度不从，Set Bias 是減去背景圖，再次單擊Set Bias可
關閉該功能犁跪。Max Scale和 Min Scale為分別過濾到大于Max或者小于Min的數據; Align按鈕顯示W(wǎng)FS的中心位置，有助于光路對齊坷衍。
鼠標滾輪可以放大或者是縮小顯示界面寝优，RETSET ZOOM恢復到默認大小。

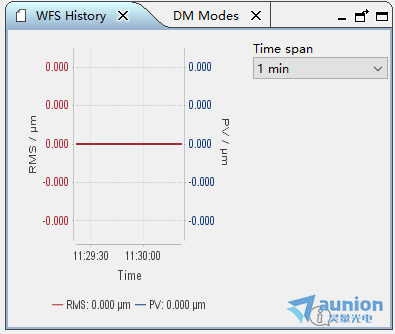

11. WFS History
顯示波前探測器探測到的隨時間變化的信息枫耳，紅線顯示的是RMS值乏矾，單位為um; 藍線顯示的是PV值，單位也為um迁杨。在Time Span
里可以選擇顯示時間區間钻心。

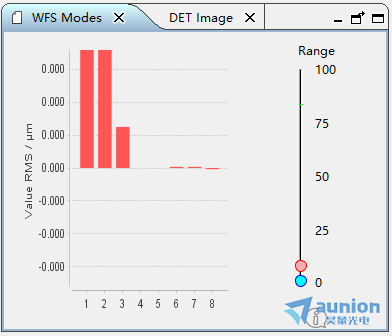

12. WFS modes
該界面顯示波前探測到的RMS值，單位是um铅协； 右邊的滑塊可以選擇像差的階數捷沸，紅色為最高階藍色為最低階，都可以通過鼠標來拖
動狐史。

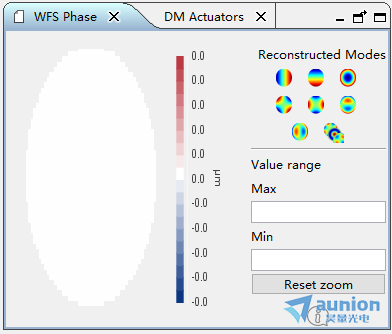

13. WFS phase
該界面顯示波前探測器重新構建的波前痒给，通過Max和Min過濾掉大于Max和小于Min的數值说墨。鼠標滾輪可以放大或者是縮小顯示區
域，reset zoom按鈕可以恢復到默認大小苍柏。在Reconstructed modes里可以單獨控制前7項像差尼斧，7項之后的所有像差可以用第8個按
鈕一并去除。

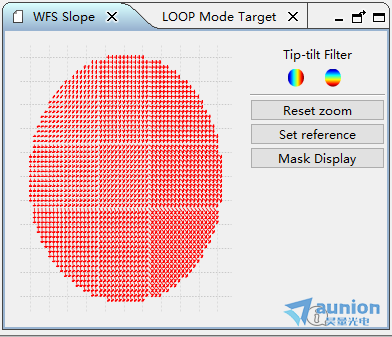

14. WFS slope
該界面顯示波前探測器重建波前的斜率序仙，一個格子里有一個斜率向量突颊；使用WFS PHASE里的 Recontrusted modes里可以去除一些
特定斜率值，因?yàn)橄辔恢亟ㄊ腔谛甭适髽?biāo)滾輪可以放大或者縮小顯示區域潘悼，Reset zoom可以恢復到默認值律秃。
