Acqiris掃頻OCT高速數據采集卡! 采樣速度高達4GS/s!

發布時間:2024-05-08 14:52:38 瀏覽量:1085 作者:Finend

摘要

Acqiris高速數據采集卡為掃描源光學相干斷層掃描(SS-OCT)提供了數據采集解決方案扎谎。這套數據解決方案的采樣速度zui高可達4GS/s碳想,A-scan速度更可達2MHz烧董,為SS-OCT技術的進一步發展和應用提供了有力保障毁靶。上海昊量光電作為專業的光電代理商以及Acqiris的合作伙伴,可為您提供專業的選型以及技術服務逊移。

相關產品

展示全部  up

正文


Acqiris掃頻OCT高速數據采集卡!  采樣速度高達4GS/s!


介紹

Acqiris高速數據采集卡為掃描源光學相干斷層掃描(SS-OCT)提供了數據采集解決方案预吆。這套數據解決方案的采樣速度高可達4GS/s,A-scan速度更可達2MHz胳泉,為SS-OCT技術的進一步發展和應用提供了有力保障拐叉。上海昊量光電作為專業的光電代理商以及Acqiris的合作伙伴,可為您提供專業的選型以及技術服務扇商。


正文

掃描源光學相干斷層掃描(SS-OCT)是一種高分辨率凤瘦、非侵入性的成像技術,廣泛應用于醫學案铺、生物醫學和工業領域蔬芥。SS-OCT通過掃描光源的光譜來獲取圖像,與傳統的時間域光學相干斷層掃描(TD-OCT)相比控汉,其優勢在于更快的成像速度和更深的成像深度笔诵。通過使用光源的整個頻譜,SS-OCT可以獲得更高的信號強度和更大的信號動態范圍姑子,從而實現更高的成像分辨率和對比度乎婿。


盡管SS-OCT具有許多優勢,但也存在一些局限性和弱點街佑,SS-OCT系統通常需要使用高速的掃頻光源來獲得成像速度的提升谢翎。但在掃描速度變快的同時捍靠,配套的OCT數據采集設備也需要跟上光源的步伐。然而目前OCT的數據采集系統并不能完全滿足日益增長的SS-OCT的需要森逮。

瑞士Acqiris公司自2014年起便致力于開發基于掃描源光學相干層析(SS-OCT)技術的高速數據采集系統剂公。他們的AQOCT解決方案就可滿足SS-OCT應用的痛點問題解決。



AQOCT解決方案主要特點


A-scan rate

100 kHz ~ 2 MHz

通道數

1/2

采樣位寬

8-bit ~ 14-bit

采樣率

4GS/s

FPGA實時處理

出色的圖像質量和清晰度

高信噪比(SNR)

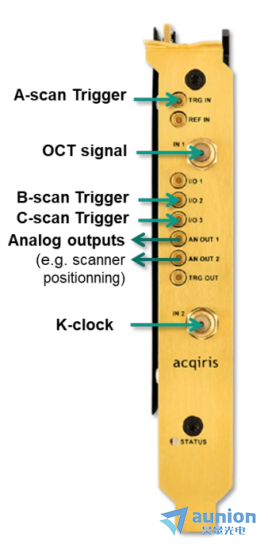

DAQ數據采集模塊


Acqiris的SS-OCT解決方案基于8-bit吊宋、12-bit或14-bit的ADC技術纲辽,采用du家ICs和IPs,可實現出色的信號性能璃搜、圖像細節拖吼、深度、對比度和采集速度这吻。產品的前端設計可大限度地減少噪聲和信號失真吊档,并在全帶寬范圍內實現穩定的信號性能。憑借高動態范圍唾糯、精確的觸發和特定的低抖動時鐘分配怠硼,DAQ模塊可提供更好的圖像清晰度和像素對比度,滿足苛刻的相位敏感OCT應用要求移怯。



OCT算法原理介紹

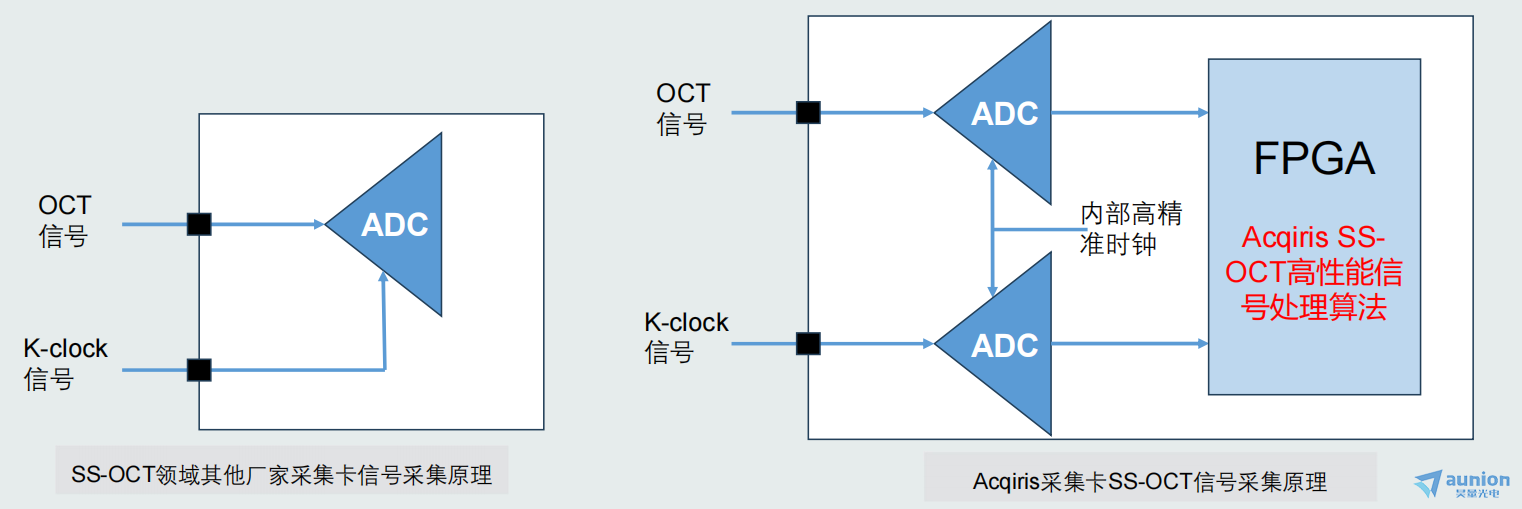

SS-OCT領域其他廠家采集卡大多利用光源的K-clock作為時鐘直接對OCT信號進行采樣香璃。優點是簡單,缺點是性能差舟误,無法有效消除偽影葡秒,完全依賴于K-clock信號,而K-clock自身并不穩定嵌溢。Acqiris采用強大的FPGA和自研SS-OCT高性能信號處理算法眯牧,將K-clock也作為一路信號進行采集,然后利用數字信號處理技術對其進行優化以獲得很好的性能赖草。另外学少,Acqiris采集卡還支持FFT、色散補償秧骑、背噪聲去除等功能版确,可以為用戶提供更快速、便捷的算法支持腿堤。



FPGA的實時信號處理

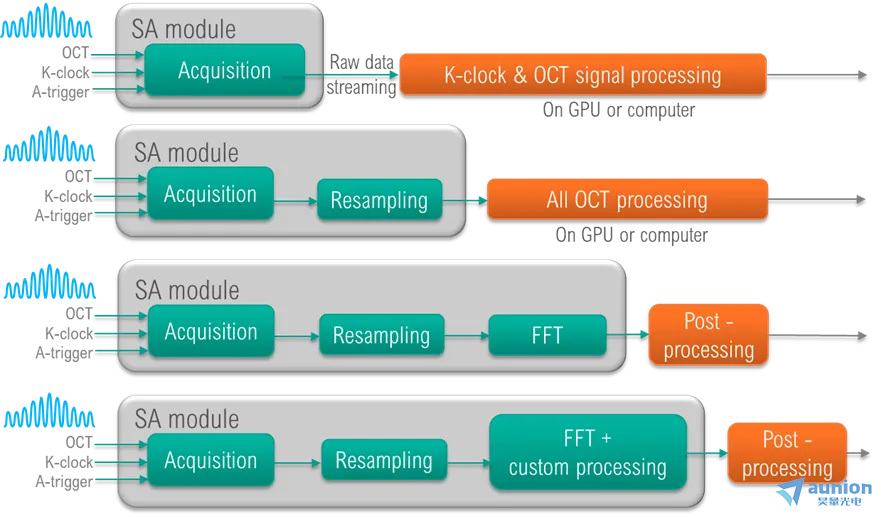

OCT數據處理步驟由模塊化的FPGA實現阀坏,用戶可自行開啟或關閉對應模塊

1)雙通道可編程FIR

2)數字k空間重采樣;

3)去除背景噪聲

4)可編程窗口/色散補償

5)快速FFT計算

6)灰度映射

7)A-scan均化



快速簡便的集成

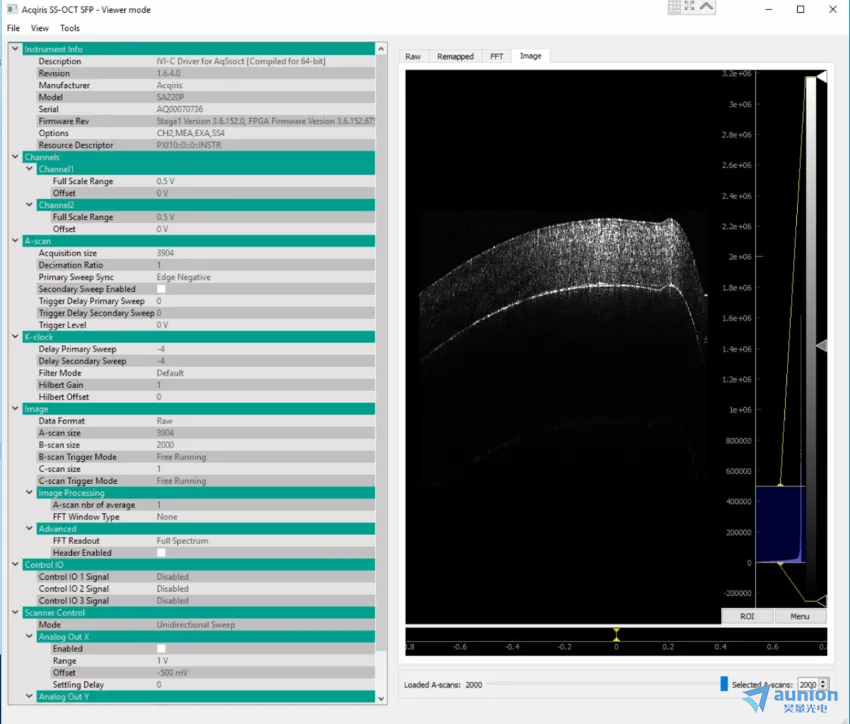

配套使用SS-OCT專用的C++操作軟件可控制DAQ數據采集卡的所有可編程功能笆檀,進行實時的OCT處理忌堂。專用OCT圖形用戶界面清晰快捷,支持遠程會話酗洒,加快系統設置士修。Acqiris的SS-OCT解決方案可在無需外接電子設備的前提下控制掃描儀/振鏡定位枷遂,實現掃描儀、OCT源激光和OCT的同步處理棋嘲。



選型參考

Acqiris品牌除了開發適用于SS-OCT的高速采集卡酒唉,還擁有多條數據采集卡線、各類參數可供用戶選擇沸移。上海昊量光電作為專業的光電代理商以及Acqiris的合作伙伴痪伦,可為您提供專業的選型以及技術服務。對于任何產品有興趣或者有任何問題雹锣,都?xì)g迎通過電話网沾、電子郵件或者微信與我們聯系。


如果您對Acqiris 高速數據采集卡產品有興趣蕊爵,請?jiān)L問上海昊量光電的官方網頁:

http://www.wjjzl.com/details-2215.html
