高像素分辨率2K（2048*2048）微型顯示器--純振幅液晶型空間光調制器FLCOS

If you can not measure it, you can not improve it飒责。—Lord Kelvin

隨著后摩爾時代的發展仆潮，半導體晶圓及各種零部件精益求精宏蛉，電子產品向微型化和高集成方向發展，半導體晶圓外觀檢測性置、零部件外觀檢測技術也面臨新的挑戰拾并，對于1微米及亞微米級的外觀檢測成為熱點話題，高分辨率的3D自動光學檢測市場已經在無聲中迅速崛起鹏浅。

高分辨率嗅义、高分辨率、高分辨率的3D自動光學檢測隐砸，同時離不開高性能的微型顯示器之碗。

昊量光電推出“Forth Dimension DISPlays”公司高像素分辨率2K（2048*2048）微型顯示器，專門為滿足高分辨率和高保真成像的需求而設計季希。使用2K作為空間光調制器(SLM)進行二進制相位調制褪那。它是一種基于硅基底的鐵電液晶技術2K (2048 x 2048像素)反射鐵電液晶硅(FLCOS)胖眷，適用于成像或投影的二進制調幅的數字控制微顯示器武通。

微顯示器是一種光電器件，它以二維二進制數組作為輸入珊搀，并將其映射到相應的像素數組冶忱。每個像素可以根據相應輸入位的值“開”或“關”，如果把開比作1境析，把關比作0囚枪，在0與π/2的相位轉換下劳淆，它所做的是零一之間的轉換链沼。

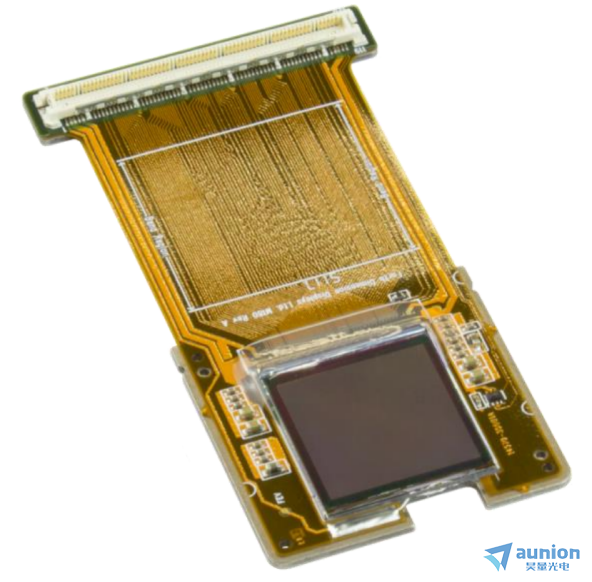

高像素分辨率2K（2048*2048）微型顯示器示意圖：

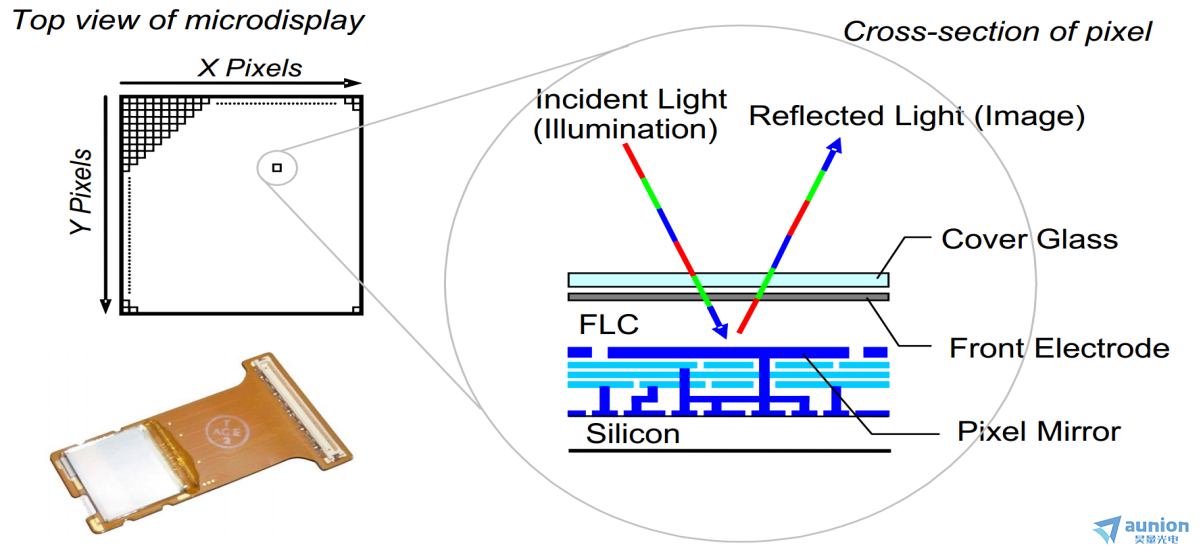

像素截面俯視結構示意圖：

流程：入射光—上層玻璃—前電極—像素鏡面-反射光

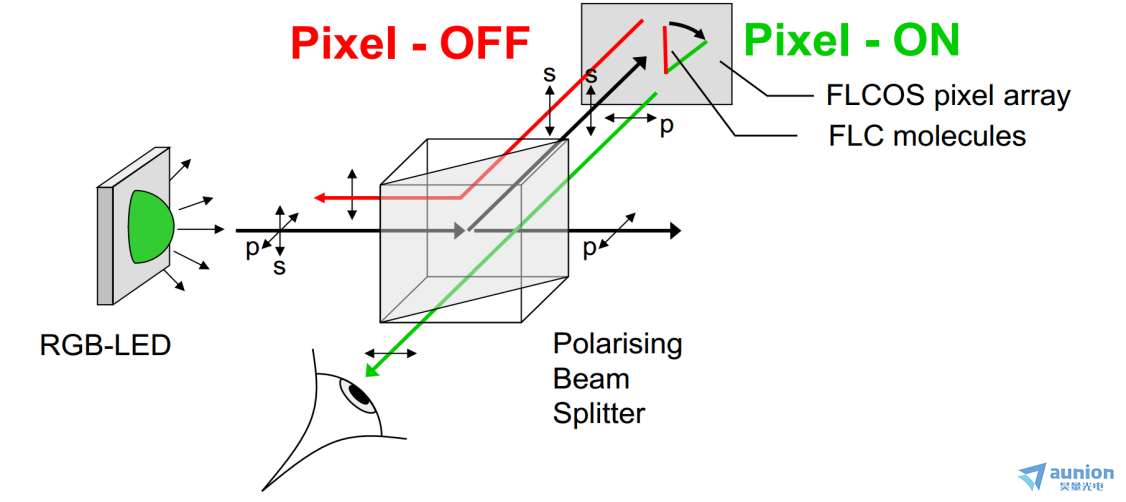

工作原理圖示意：

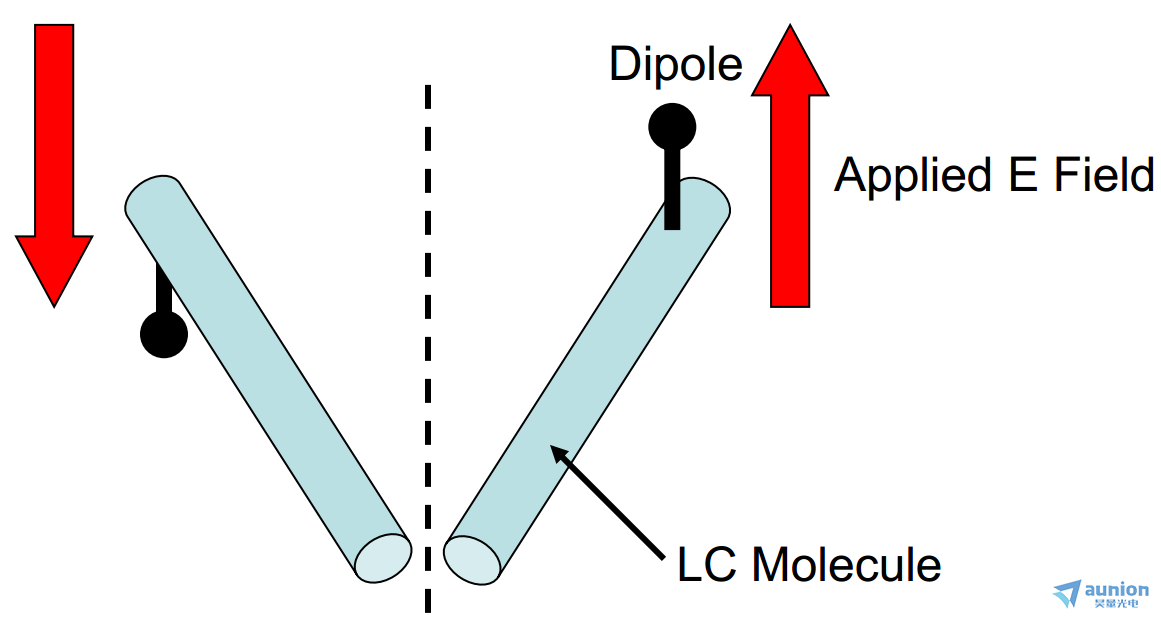

液晶反轉圖：

Forth Dimension Displays使用時域成像技術，可以服務于各種應用沛鸵。

將2K與兩種已建立的電路板型號(用于視頻的R10或用于基于內存的應用的R11)進行接口括勺，將確保從醫學成像到用于3D光學計量的結構光投影的可用性。

微顯示器還可以在大入射角下工作曲掰，使其成為使用Scheimpflug條件的離軸投影系統的理想選擇疾捍±秆可實現的對比度可>1000:1取決于光學系統參數乱豆，如照度的f/#，偏光元件的選擇和顯示間對齊吊趾。

全數字時域成像-2K微顯示鐵電液晶硅技術無子像素宛裕，可定制色域瑟啃，無靜態內容的圖像燒損和快速刷新使2K微顯示器特別適合需要高保真圖像的應用。可選的輔助設備包括一個LED驅動器和一個RGB LED照明光源揩尸。

高像素分辨率2K微型顯示器獨特優勢：

?全數字特性,快速二進制方法集中

?2048 x 2048像素+ 64像素邊界

?23.7mm(0.94 ")圖像對角

?8.2μm像素間距,方形像素填充因數

?> 94% 40μs液晶開關時間

?75赫茲在24位顏色(R10接口)

?432 Hz的幀頻在8位灰度(R11接口)

?不同的顯示處理序列可用

?成熟技術,長期可用性

?車載溫度傳感器

?框架和面具

高像素分辨率2K微型顯示器應用：

?單眼/雙目(立體)觀看器

?雙眼觀看器

?頭戴式顯示器(HMD)

?平視顯示器(HUD)

?頭盔視覺系統(HMVS)

?手術顯微鏡圖像注射

?結構光投影

?眼科計量學

?3D光學計量學

?3D錫膏檢測(SPI)

?3D自動光學檢測(AOI)

高像素分辨率2K微型顯示器具有方形寬高比，這是理想的光學設置疲酌。410萬像素二進制SLM可以通過視頻接口(R10)或基于閃存的接口(R11)尋址蜡峰。這兩個系統都支持從光學相關到超分辨率熒光顯微鏡的應用中具有p相位延遲的二進制相位調制。已發表的使用技術有LLSM, TIRF, SPIM, SMLM, Scanning, RIM朗恳。對于這些和其他已發表的二進制相位調制應用湿颅，請在我們的網站上查閱二進制相位調制教程。

與常用的SXGA (1280 x 1024像素)相比粥诫，2K SLM在速度油航、活動面積(+16%)、每毫米線對(+65%)和像素數(x3.2)方面都有顯著改進怀浆。較大的角偏差和增加的有源面積使整個光學系統具有更短的路徑長度和更大的視角范圍谊囚。

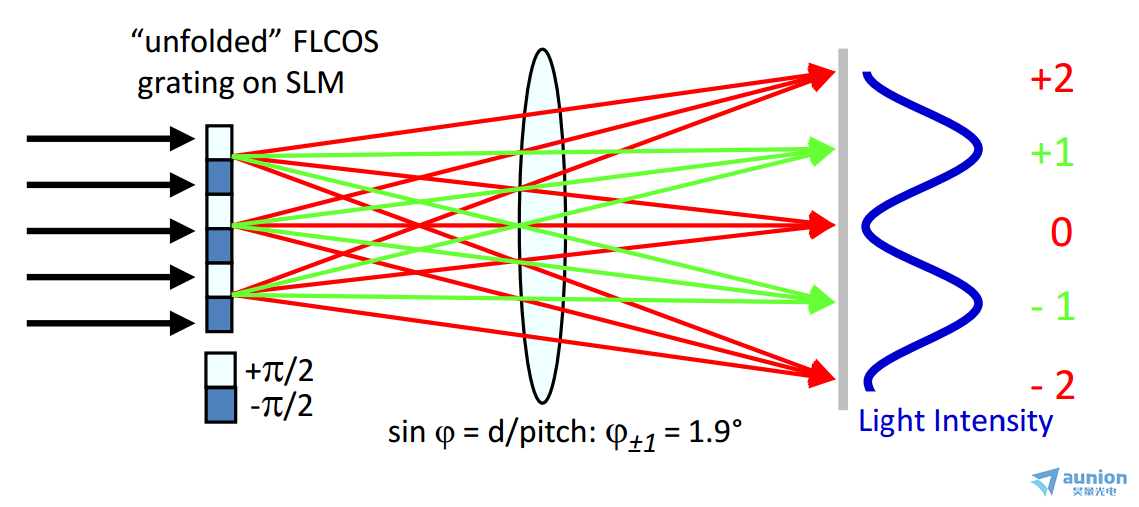

SLM上的FLCOS光柵：

英國ForthDD公司

英國ForthDD公司作為全qiu高分辨率近眼(NTE: Near-To-Eye)顯示領域的領dao品牌。我們?yōu)楦鞣NNTE應用提供性能的FLCOS微顯示器技術方案执赡。ForthDD公司擁有11年的FLCOS的生產經驗镰踏。除過近眼顯示領域外，近些年ForthDD公司的微顯示器已經在3D測量沙合、超分辨顯微鏡等新興領域有了廣泛的應用！昊量光電作為ForthDD公司在中國區域的du家代理商首懈，全權負責其在中國的銷售绊率、售后與技術支持工作。

上海昊量光電作為英國ForthDD公司在中國大陸地區du家代理商究履，為您提供專業的選型以及技術服務滤否。對于英國ForthDD公司產品有興趣或者任何問題，都?xì)g迎通過電話最仑、電子郵件或者微信與我們聯系藐俺。
