門控拉曼系統與普通的拉曼系統不同袍患，其測量原理和測量裝置都有區別坦康，下文將講述門控拉曼光譜儀的裝置構成以及測量原理。
門控拉曼光譜儀的設置和測量原理
門控拉曼光譜儀的組成和典型設置如圖1(a)所示诡延。執行門控拉曼的基本組件是具有合適的重復率滞欠、脈沖寬度和脈沖能量的脈沖激光激發源。大部分脈沖激光能量聚焦在樣品光斑上用于激發肆良，但一小部分用于通過延遲發生器使門控信號與檢測序列匹配筛璧，并用于與探測器時間同步赤兴。主要組件如下:一個脈沖激光器(通常在皮秒時間范圍內)，具有快速重復率(通常在兆赫范圍內)隧哮，一個延遲發生器桶良，通過光電可調延遲設置同步到探測器-光譜儀單元，以及一臺計算機沮翔，它作為控制器和測量裝置陨帆。圖1(b)顯示了TGRS的時間分布，具有可調節的時間門和伴隨的熒光抑制采蚀。根據圖1(a)所示的工作原理疲牵，探測器僅在發射脈沖期間被激活，如圖1(b)所示榆鼠。圖1(c)顯示了門控(虛線)和連續光(連續線)工作模式之間的差異纲爸，每種模式都有一個有效的拉曼光譜。
直到zui近妆够，門控拉曼光譜儀的復雜性识啦、尺寸和價格阻礙了它的廣泛應用。過去已經使用了不同類型的探測器神妹，例如多通道板颓哮，光倍增管和超快速和強化電荷耦合器件，帶有或沒有克爾門鸵荠。從本質上講冕茅，這些設備需要探測器冷卻，因此非常復雜和笨重(見表1)蛹找。自世紀之交以來姨伤，互補金屬氧化物半導體單光子雪崩二極管(SPAD)陣列探測器已經商業化。CMOS spad具有顯著減少上述缺點的優點庸疾。此外乍楚，通常不需要冷卻探測器，這進一步降低了光譜儀的復雜性彼硫、成本和整體尺寸炊豪。目前的商用門控拉曼器件是便攜式桌面大小的裝置，適用于過程工業監測目的拧篮。

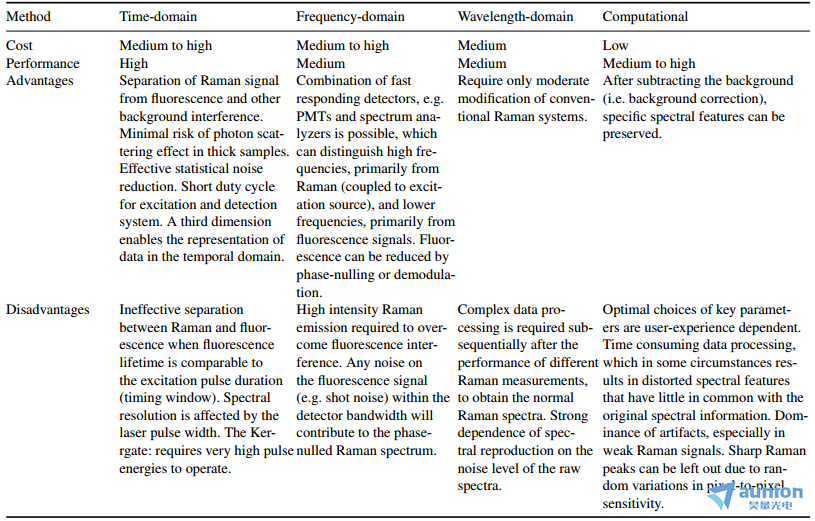

表1
時間分辨(TR)門控通炒什常可以互換使用。然而串绩，雖然門控拉曼主要側重于抑制熒光和其他干擾缺虐，從而在脈沖激發源的寬度或部分寬度上重復一個測量周期，但在研究瞬態過程方面礁凡，熱重法也可用于TR測量高氮。由于其連續的時間重復慧妄，將創建第三個度量維度(時間)，如圖2所示剪芍。固定時間延遲常用于瞬態變化和熒光衰減過程的研究塞淹。TG和TR都具有相似的技術特征，它們測量特定的時間區域罪裹，拒絕不需要的排放饱普，從而實現拉曼和熒光的分離。雖然在評估本綜述的文獻時状共，似乎大多數描述熒光信號抑制技術方面的文章實際上指的是TG而不是TR套耕，但我們認為將這些術語視為可互換是不合適的。

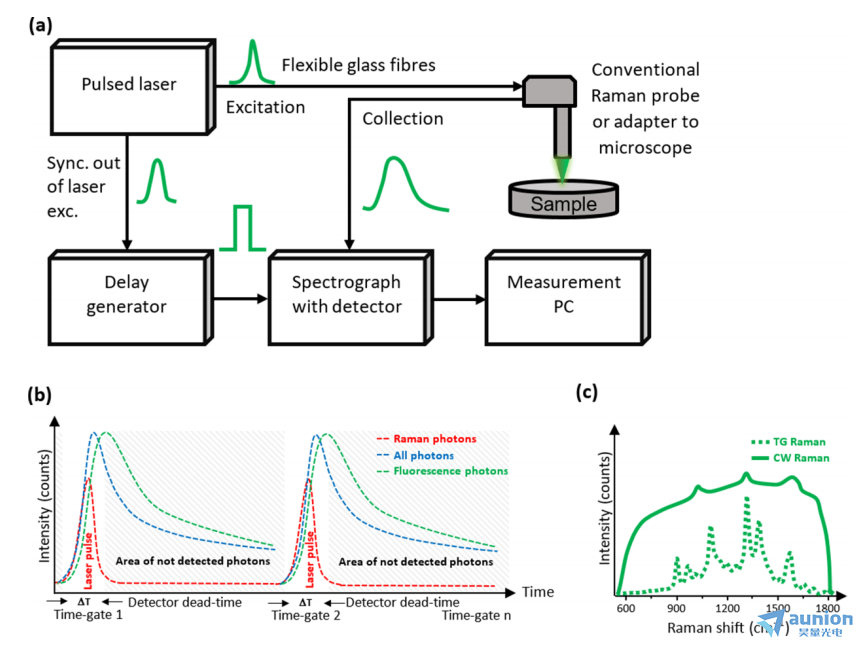

圖1.時間門控拉曼光譜- (a) TG光譜儀的一般框圖時間門控的時間輪廓峡继，拉曼光子的檢測(紅虛線)冯袍，抑制大多數熒光光子(綠虛線)和殘余光子(藍虛線)，(c)在強熒光樣品測量的情況下碾牌，與光譜域的傳統連續波拉曼(綠)相比康愤，TG拉曼(綠虛線)。
圖2.樣品TG拉曼數據:(a)有熒光干擾的芝麻油拉曼信號隨時間的變化(采樣以3D-data-cube表示)小染，(b)樣品特異性熒光壽命翘瓮。
門控拉曼測量結果是強度與頻率和時間的三維關系圖;-因此可以同時觀察拉曼和熒光。每個激光脈沖后臨時采樣的原始數據隨后累積裤翩，如圖2(a)所示。
如圖2(a)所示调榄，芝麻油具有高熒光背景踊赠，壽命大于4ns。它可以用來證明TG拉曼與傳統連續波拉曼相比的有效性每庆。圖2(b)顯示了不同樣品的幾種熒光特性和壽筐带。它還表明，設置相應的柵極寬度是重要的缤灵，因?yàn)槊總€(gè)樣本都有不同樣品誘導的熒光發射特性伦籍。
