小點厚度測量

高數值孔徑目標問題

嚴重的問題是用于確定薄膜厚度的干涉信號的對比度降低。在高數值孔徑物鏡中糠涛，光線在膠片中以不同角度折射（見圖1）援奢，因此光線在膠片材料中的路徑長度不同。這意味著它們具有不同的相位差忍捡。一旦不同的光線組合在一起并且相位疊加在探測器上集漾，相長干涉峰/谷和相消干涉峰/谷之間的對比度就會減弱。這種影響的嚴重程度取決于具體的膠片疊層和數值孔徑锉罐。但是帆竹，一般來說，效果隨著厚度的增加而增加脓规。

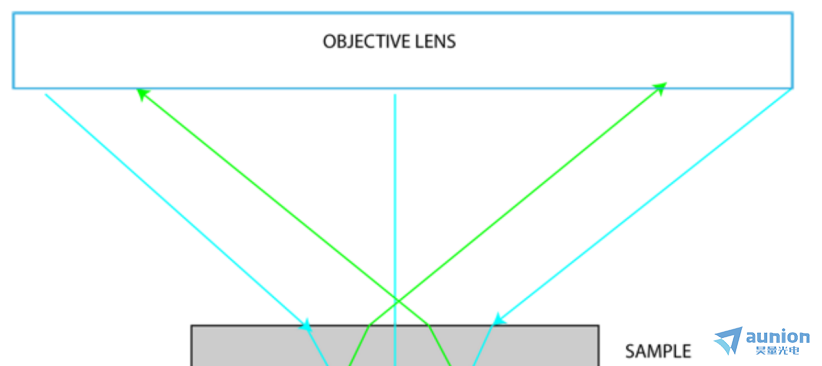

圖 1 大數值孔徑 (NA) 的小光斑測量

NA 如何影響厚度測量

在硅氧化物測量示例中很容易看出效果。 200nm氧化物的UVVis反射光譜（200-1000nm）的模擬如圖 2 所示险领。它顯示光譜隨著 NA 的增加而逐漸退化侨舆。但變化很小并且很容易糾正。然而绢陌，對 2000nm 氧化物的相同模擬（圖 3）顯示 NA 的影響更為顯著挨下。

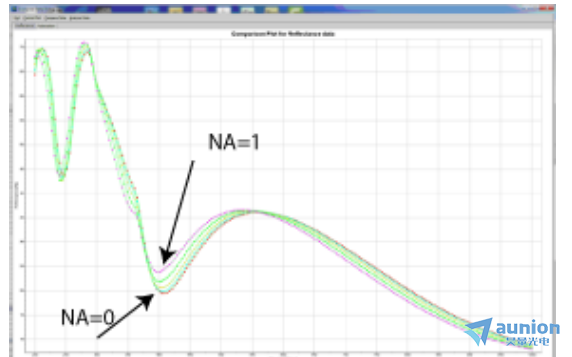

圖2 大數值孔徑對200nm氧化物測量反射光譜的影響。線條代表：0脐湾、±30deg(NA=0.5)臭笆、±50deg(NA=0.76)、±70deg(NA=94) 和±90deg(NA=1)

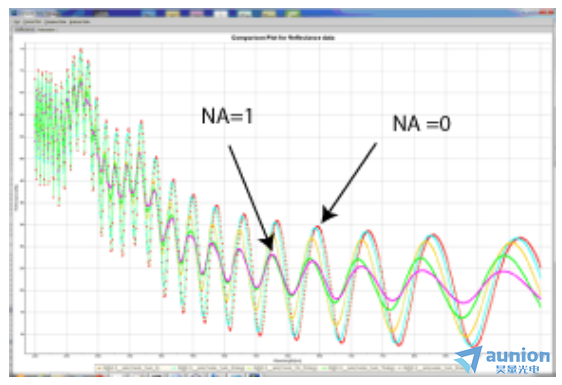

圖3 大數值孔徑對2000nm氧化物測量反射光譜的影響秤掌。線條代表：0愁铺、±30deg(NA=0.5)、±50deg(NA=0.76)闻鉴、±70deg(NA=94)和±90deg(NA=1)

解決辦法

TFCompanion 軟件具有校正高 NA 效應的選項（圖 4）茵乱。然而，如果干涉信號已經由于其他偽影（散射孟岛、厚度不均勻性等）而減弱瓶竭，NA 效應會使干涉條紋幾乎消失，在這種情況 下渠羞，軟件校正無濟于事斤贰。需要根據應用要求評估物鏡的使用。 如果可能的話次询，使用低數值孔徑物鏡總是更好荧恍。實際上，在所有應用中渗蟹，低 NA（理想情況下 NA < 0.5）對測量光譜的影響非常小块饺。

圖 4 校正 TFCompanion 中的 NA 影響赞辩。 TFCompanion 有一個選項可以在“高ji”選項卡 （主屏幕）中設置測量的 NA–這將包括曲線擬合期間計算中的 NA 校正（通常不需要 FFT 校正）

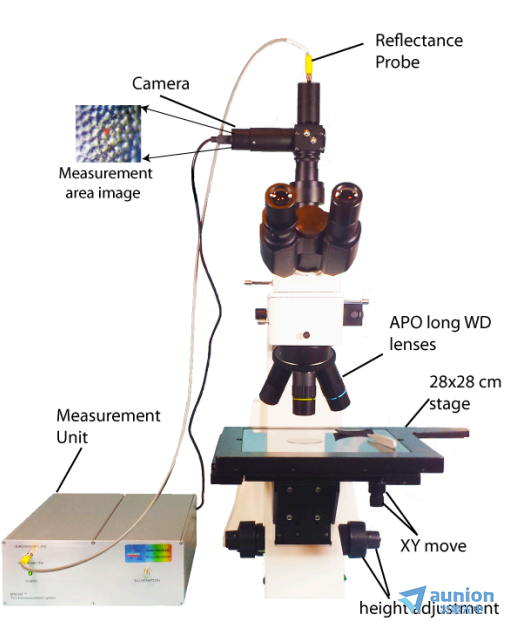

MProbe 40 MSP 系統使用 NA<0.55 的長工作距離 物鏡。這非常大限度地減少了幾乎所有膠片疊層的測量信號的衰減授艰。此外辨嗽，長工作距離使得導航到測量位置更加舒適，即使不切換到低放大倍率物鏡也是如此淮腾。
