醫療支架圖層測量

有幾種類型的支架用于不同的醫療條件慕淡。一類血管支架是藥物洗脫支架(DES)背伴，其設計目的是非常大限度地減少支架內再狹窄，這是裸金屬支架的主要缺點峰髓。DES由標準金屬支架傻寂、聚合物涂層和嵌入聚合物并隨時間釋放的抗增殖藥物組成。涂層不均勻會導致藥物分布和釋放不可預測携兵。涂層厚度和均勻性的質量控制是DES制造過程中的關鍵任務之一疾掰。

另一類是用于血栓提取的支架，在動脈瘤或癌癥的情況下限制血液流動徐紧。支架封裝也用于血管應用静檬，以部署支架。支架的覆蓋物由聚氨酯并级、聚四氟乙烯或類似的高分子材料制成拂檩。對支架支板之間和支板上覆蓋膜的厚度進行測試是非常重要的。

在這兩種情況下嘲碧，MProbe VisHR-MSP系統為質量控制提供了可靠的非破壞性測量解決方案稻励。

1.血管DES支架涂層

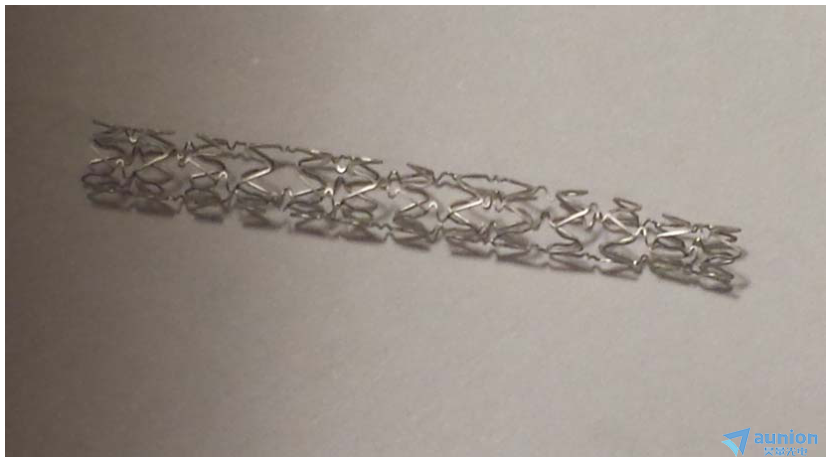

圖1 DES血管支架

涂層直接在產品上測量。DES網由~80-120μm的Co-Cr絲形成愈涩，絲上涂有Sirolumus洗脫聚合物望抽。采用小光斑尺寸(~8μm)進行測量加矛。結果與SEM測量結果相關聯/驗證。

在幾次生產運行中進行了測量煤篙，以將生產線設置調整到~ 4.5 μ m的目標厚度斟览。

圖2 測量位置-紅色圓圈表示測量點區域。燒蝕所述表面以增加所述藥物聚合物的保留

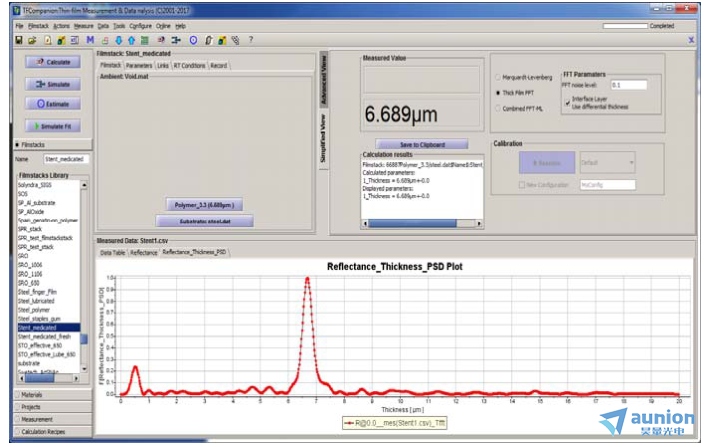

圖3 從第1次生產開始測量支架-厚度6.69μm(涂層太厚)

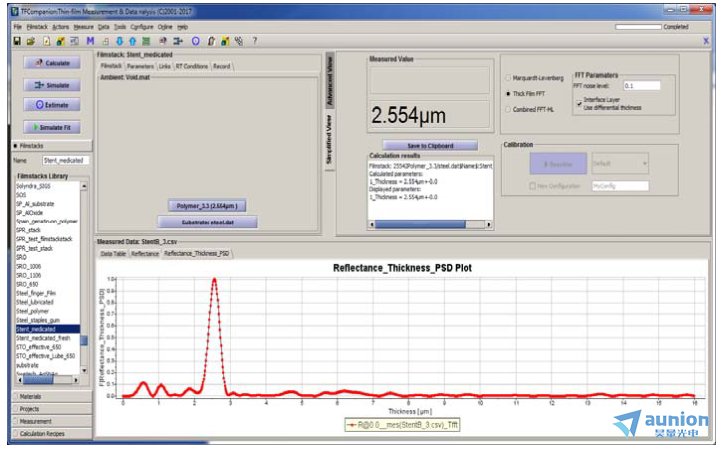

圖4 生產線調整后支架測量-厚度2.55μm(涂層太薄)

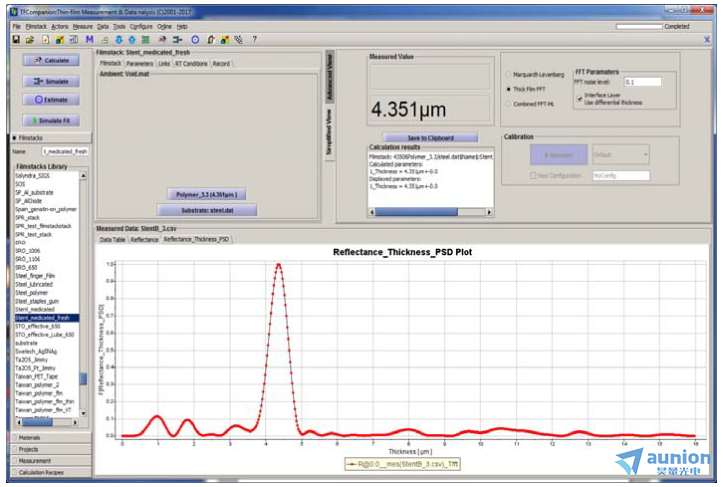

圖5 第二次調整生產線后支架涂層測量-厚度4.35μm(涂層厚度達標)

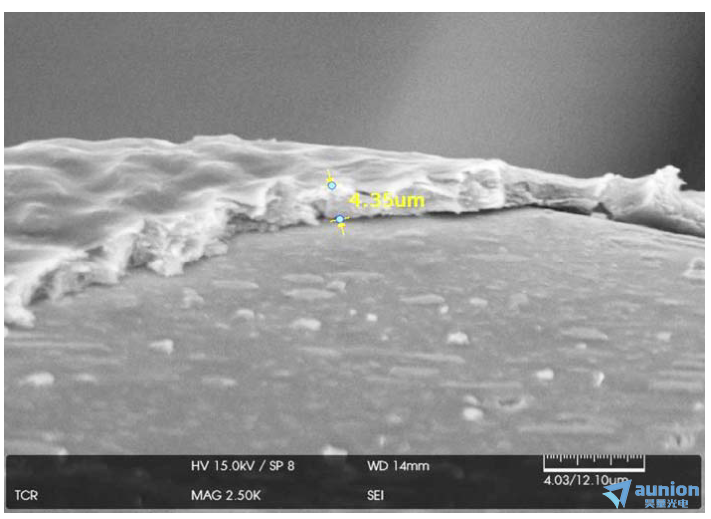

圖6 支架涂層的SEM測量結果與MProbe測厚結果完美匹配:4.35um

2.封裝/覆蓋支架

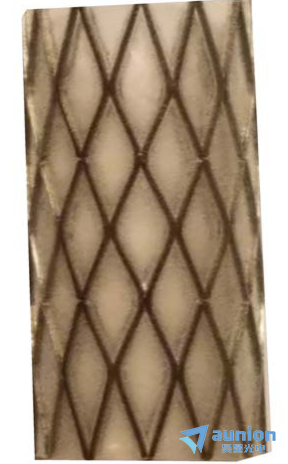

圖7 聚氨酯覆蓋/封裝支架

支架由細(~ 200μm)鎳鈦諾絲制成舰蟆。聚氨酯覆蓋層厚度目標為~40μm趣惠，以減小后坐力。采用40μm點(支桿之間的膜)和20μm點對支桿進行測量身害。

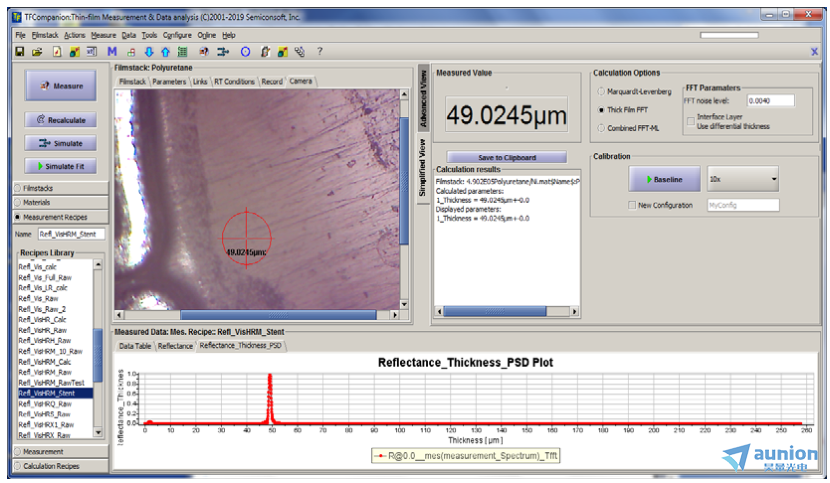

圖8 膜厚測量

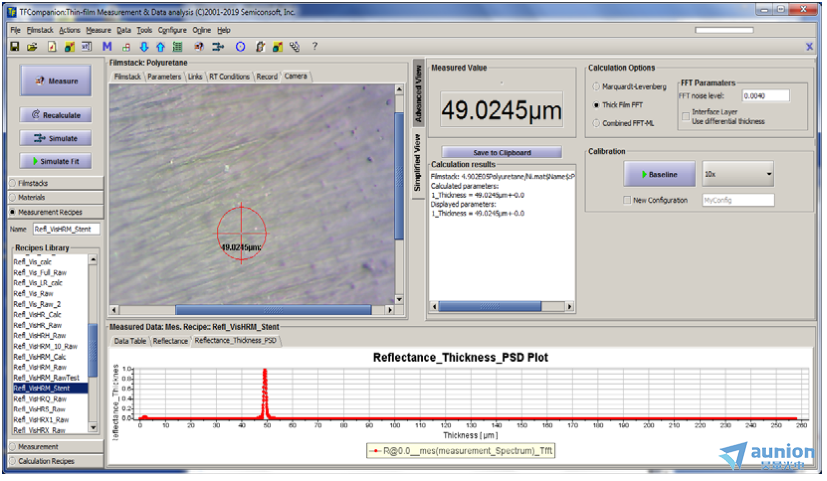

圖9 放大的膜測量區域(劃線表示斑點位置)

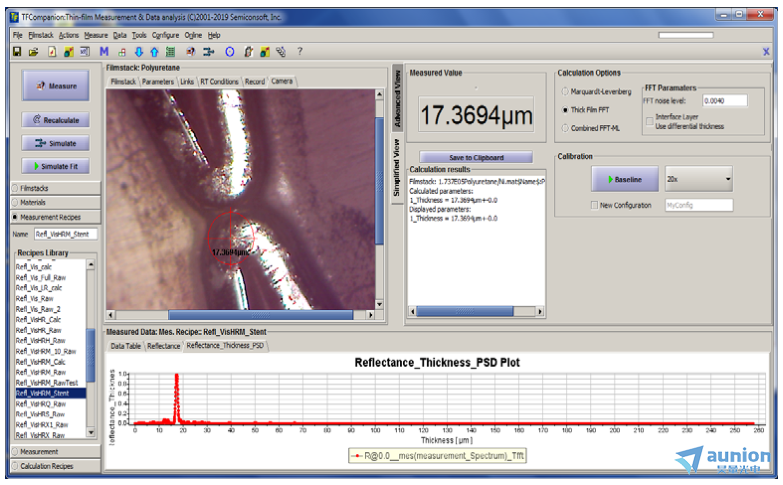

圖10 在支柱上測量聚氨酯厚度味悄。由于拉伸，厚度減少

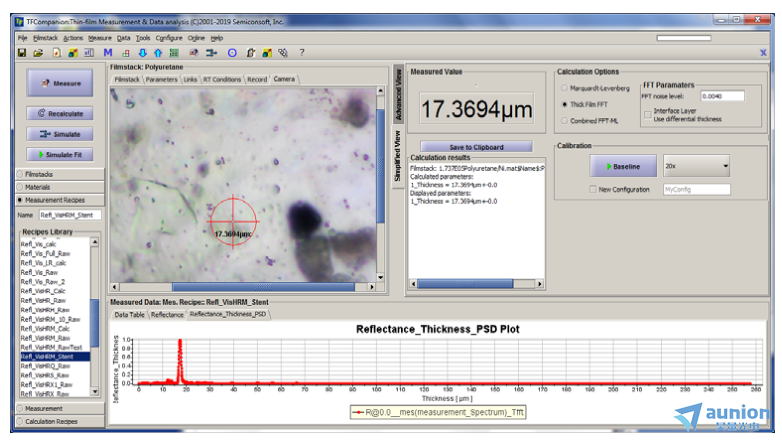

圖11 放大面積-標線表示測量位置

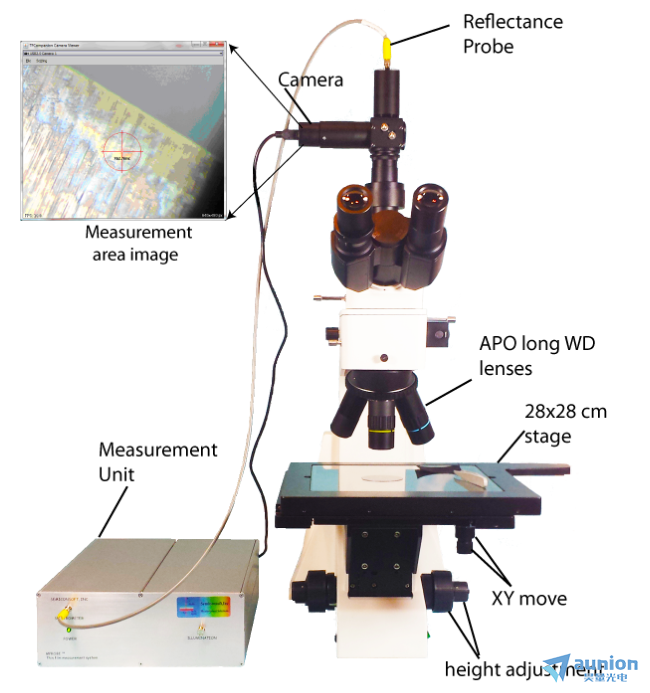

圖12 MProbe MSP系統用于測量

使用MProbe MSP系統進行非破壞性塌鸯、快速侍瑟、準確和經濟的涂層厚度測量，可以輕松檢查支架樣品并驗證涂層在公差范圍內丙猬。
