具有低時間相干性和高空間相干性的超發光光源具有許多工業和醫療應用铡买。特別是，這種近紅外光源已被用于光學相干層析成像(OCT)霎箍，用于人眼內部結構的高分辨率和橫斷面層析成像實時成像奇钞。將OCT擴展到中紅外(mid-IR)將有可能將生物醫學成像擴展到癌組織和膠原酰胺、磷酸鹽和碳酸鹽等在中紅外具有強吸收光譜的化合物漂坏。中紅外OCT系統也可以用于工業過程監控景埃。然而，由于缺乏合適的中紅外超發光光源顶别，這種中紅外成像系統尚不存在纠亚。
高功率螺旋腔量子級聯超發光發射器
量子級聯(QC)器件在中紅外中表現出潛在的超發光光源蒂胞。然而，由于子帶間躍遷的非輻射載流子壽命短条篷，導致自發輻射較低骗随，因此在QC器件中實現毫瓦的超發光(SL)功率是具有挑戰性的。在2 mm長的法布里-珀羅腔中用濕蝕刻面代替一個鏡面赴叹，在10 K下的峰值光功率為25 μW鸿染。光功率不足阻礙了這種光源的實際應用。雖然存在強大的寬帶QC激光器乞巧，但激光引起的長相干長度會降低OCT系統中的圖像分辨率涨椒。zui近，通過采用帶有Si3N4抗反射涂層的圓形濕接后面和17°傾斜劈裂前面绽媒，在250 K下實現了~10 mW的峰值SL功率蚕冬。然而，這些發射器的長度為8毫米是辕，這限制了這些設備的緊湊性囤热。這一限制限制了實現更長的器件產生更高的SL功率，因?yàn)閦大可達到的SL功率隨著器件長度的增加近似線性增加获三。
我們展示了一種螺旋腔設計旁蔼，它結構緊湊锨苏，可以在不需要更大芯片面積的情況下制造更長的器件。由于我們目前的電源限制了這些設備的室溫操作棺聊，因此所有測量都在80 K到250 K之間進行伞租。在250k下，用12mm長的螺旋腔實現了~ 57mw的輸出功率限佩。研究表明葵诈，z大放大自發發射(ASE)輸出強度可近似為
由于ASE的輸出強度與腔的長度成線性比例，因此越長的器件將產生更多的功率犀暑。此外驯击，背面和正面的反射率可以z小化，以達到所需的ASE輸出功率耐亏。具有大彎曲半徑的螺旋腔(與線性腔相反)因此可以促進更緊湊的制造更長的器件徊都。
圖1
中紅外超發光螺旋腔設計如圖1(a)所示。所述螺旋內端連接有圓形濕蝕刻面广辰，外端連接有17°角的直段暇矫，具有劈開面。z小螺旋半徑選擇為~380 μm择吊，可以忽略彎曲損失李根。制作了兩種長度的空腔，8mm和12mm几睛。對于8mm器件房轿，17°角直脊的長度為~950 μm， ~1325 μm適用于12mm設備所森。這兩個波導的寬度為~25 μm囱持，深度為~6 μm，深到足以暴露有源核心焕济，同時在有源區域的蝕刻背面保持一個斜率泻仙，以將入射光反射到基片上浪汪，并通過其彎曲的壁散射入射光。此外片挂，它還涂有1.2 μm的Si3N4绑嘹，以進一步抑制來自背面的光反饋鸠窗。通過比較兩個4mm長的Fabry-Perot (FP)腔的閾值電流密度和獨立測量的凈增益尺借，實驗確定了具有抗反射(AR)涂層的這種面的反射率為~10?5顶岸，其中一個具有兩個劈裂面，另一個具有劈裂的前面和濕蝕刻ar涂層的后面旗国。17°角脊波導(如圖1(b)所示)用于抑制來自前切面的殘余反射枯怖，據報道其反射率約為~10?2。
圖2
本文采用的QC有源芯設計基于超強耦合方案能曾，在80 K時發射波長為~5 μm度硝。該器件采用標準脊激光加工工藝制備:波導采用光刻工藝，濕蝕刻至~6 μm深;采用等離子體增強化學氣相沉積(PECVD)法制備了1.2 μm的Si3N4;采用光刻和反應蝕刻(RIE)技術在空腔頂部(不包括背面)打開了寬度約18 μm的接觸窗;接觸模式再次通過光刻技術定義寿冕，通過電子束蒸發從三個不同角度沉積30/300 nm的Ti/Au頂部金屬接觸蕊程，以確保覆蓋在螺旋形腔的所有側壁上。取下后驼唱，將襯底薄至~200 μm藻茂，通過電子束蒸發沉積20/200 nm的Ge/Au底金屬接觸層。然后將器件安裝在外延側的銅散熱器上玫恳。
圖3

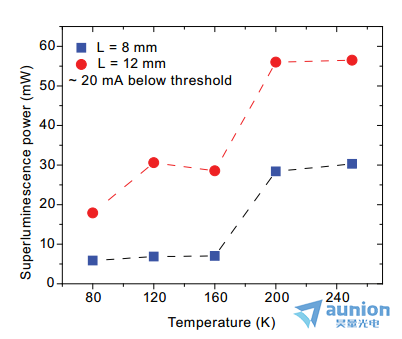

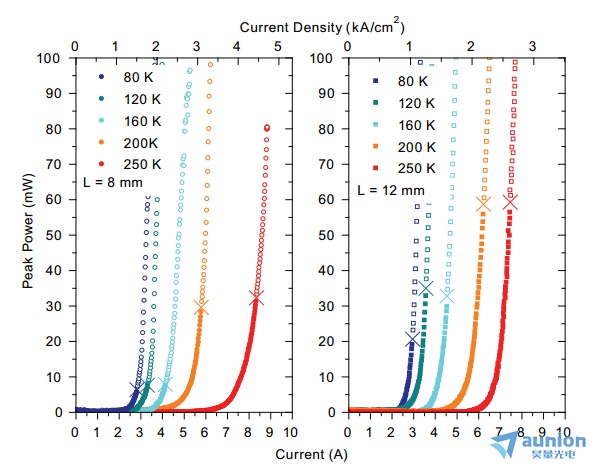

由于前面傾斜辨赐，采用遠場測量來確定發射角。如圖1(c)所示京办，8毫米和12毫米器件的遠場測量是在低于閾值的條件下進行的掀序，溫度為~2.6 A，溫度為80 K惭婿，使用液氮冷卻的HgCdTe探測器不恭。與先前報道的器件一致，兩種器件的光發射在正角方向上呈現兩個峰财饥，8mm和12mm器件的半z大全寬(FWHM)分別為~15°和~ 35°换吧。在將器件旋轉到與其各自的峰值發射相對應的角度后，這些器件的光钥星、電流和電壓(LIV)特性在脈沖模式下以電流脈沖寬度進行100納秒沾瓦，重復頻率5千赫。通過一對ZnSe透鏡谦炒，將器件的光發射準直并聚焦到室溫的HgCdTe探測器上贯莺。兩種器件在不同溫度下的LI特性如圖2所示，其中“X”標志著激光閾值编饺，這是由它們相應的光譜確定的乖篷。典型的8mm長器件在激光前的所有溫度下均可獲得> 5mw的SL功率。在200 K以上透且，在低于激光閾值的~20 mA處觀察到~30 mW的SL功率撕蔼。根據式(1)，由于長度增加了50%秽誊，12mm器件的性能應該比8mm器件高50%鲸沮。事實上，z好的12毫米設備比8毫米設備發出的能量要大得多锅论。它在所有溫度下都發出> 20兆瓦的SL功率讼溺。在200 K以上，在低于激光的~20 mA下可獲得~57 mW的SL功率最易。與先前報道的器件相比怒坯，螺旋腔中的光發射從ASE到激光的過渡更加平滑炫狱。在低于閾值~20 mA時，提取了兩個器件在不同溫度下的SL功率剔猿，并繪制在圖3中视译。由于激光閾值隨溫度的升高而增大，在較高溫度下觀察ASE需要較大的電流归敬。因此酷含，由于超出了我們當前供電單元的技術限制，因此不報告250 K以上溫度下的SL功率汪茧。
圖4
對于OCT的潛在成像應用椅亚，中紅外光源的相干長度除了具有高光功率發射外也起著重要作用。由于相干長度決定了三維圖像的深度分辨率舱污，因此需要較小的相干長度高質量成像呀舔。對于具有寬高斯譜的理想源，相干長度由給出慌闭。
其中λ為中心波長别威，Δλ為FWHM。因此驴剔，在中紅外區域較長的波長處省古，為了保持相同的相干長度，光譜寬度必須顯著增加丧失。

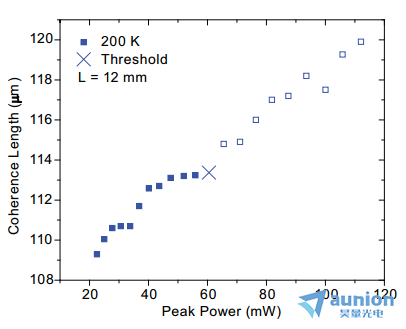

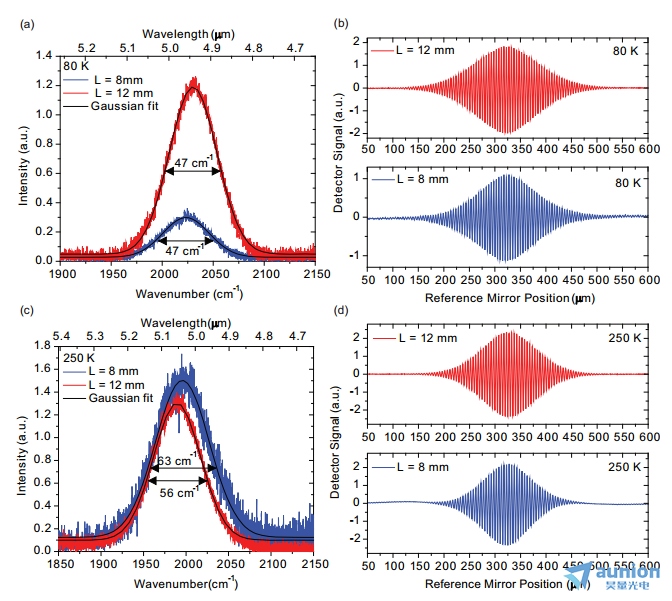

用分辨率為0.125 cm?1的傅里葉變換紅外光譜儀(FTIR)在快速掃描模式下拍攝發射光譜豺妓，在與LIV表征相同的操作條件下確定激光閾值。圖4 (a)顯示了兩種器件在低于閾值~20 mA時在80 K下拍攝的光譜布讹，圖4 (a)顯示了在16 cm?1分辨率的階躍掃描模式下拍攝的相應干涉圖琳拭。4 (b).在80k的z大ASE功率下，兩種器件的FWHM均為~47 cm?1的高斯形光譜描验。平滑的光譜表明發射器確實低于閾值白嘁。通過干涉圖確定了8 mm和12 mm器件的相干長度分別為~112μm和~127μm。在較高的溫度下膘流，由于ASE光譜的展寬絮缅，預計相干長度會更小。在250 K時呼股，8 mm和12 mm長的器件分別觀察到FWHM為63 cm?1和56 cm?1的高斯形光譜(圖4 (c))耕魄，從相應的干涉圖中提取的相干長度為~94μm和~107μm(圖4 (d))。相干長度也繪制為200k下12mm長的器件峰值功率的函數彭谁，如圖5所示吸奴，其中“X”表示激光閾值。相干長度隨著功率的增加而增加的原因是由于泵浦電流的增加而產生的增益變窄≡虬拢總的來說考润，相干長度在輸出功率從~20 mW到~118 mW的閾值附近發生了微小的變化(~11μm，~10%)逞度。在閾值以下额划，從~20 mW到~57 mW妙啃，相干長度僅增加了~4μm档泽，使其成為不需要小于~115μm深度分辨率的成像材料的穩定源。
圖5
