中紅外光譜范圍是特別感興趣的應用刻诊，如氣體分析和化學傳感量子級聯QC激光器是通用的中紅外光源防楷，因?yàn)椴ㄩL(zhǎng)可以從2.7到2.4 um設計。在許多應用中需要較寬的波長調諧范圍则涯。目前流行的QC激光器調諧技術基本上是基于溫度調諧或機械調諧复局。前者具有非常有限的調諧范圍10 cm?1在TE冷卻器溫度范圍內的調諧速率0.1-0.13 cm?1 /K。后者調節范圍寬;然而粟判，設置需要良好對齊的外部組件亿昏。另一種方法是通過簡單地改變施加在QC激光器上的電壓來調整激光光譜。廣泛電壓可調諧的子帶間電致發光EL已在各種QC激光器設計中觀察到由于耦合量子阱中的Stark效應档礁，調諧范圍約為100-200 cm?1此外角钩，為了實現廣泛可調諧的單模QC激光器，寬增益譜是必不可少的呻澜。非均勻有源區或結合連續體設計可用于實現寬增益譜递礼。然而，兩者都是以犧牲峰值增益為代價的羹幸。另一方面脊髓，QC激光增益光譜的電壓調諧覆蓋了很寬的波長范圍，而不犧牲峰值增益栅受，因?yàn)樗诤軐挼姆秶鷥?nèi)調諧窄增益光譜将硝。
基于“兩步”耦合的寬電壓可調量子級聯激光器
在之前的研究中依疼，基于反交叉垂直和對角躍遷以及光子輔助對角躍遷的主流QC激光器設計的電壓可調性，所有設計都顯示電壓可調的EL闸衫。然而涛贯，基于反交叉垂直躍遷和光子輔助對角躍遷的激光器不能在閾值以上調諧，而基于反交叉對角躍遷有源區的激光器在80 K時的調諧范圍在閾值以上約30 cm?1蔚出，遠小于EL在相同電壓范圍內的60-70 cm?1弟翘。激光器調諧范圍小的原因在于驅動電子穿過有源區的受激輻射在傳統的QC激光器設計中，大部分電子都聚集在z低注入態和z高激光態骄酗。在閾值以下稀余，電子主要通過縱向光學LO聲子散射穿越有源區。在閾值以上趋翻，隨著腔內的光強變得越來越強睛琳，電子通過受激輻射在活躍區域的傳輸速度越來越快。因此，在有源區域上的電壓不再增加得那么快师骗。
圖1

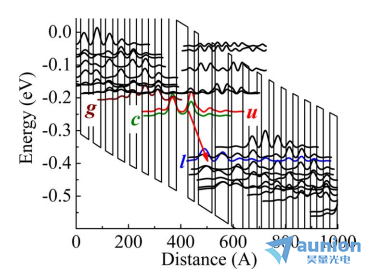

我們展示了一種基于注入器和有源區域之間“兩步”耦合的新型QC激光器設計历等，通過簡單地改變施加電壓，為高于閾值的激光器提供寬波長調諧范圍辟癌。該設計的導帶部分如圖1所示寒屯。它是基于雙聲子共振對角躍遷有源區。在注入器基態g和上層激光態u之間插入一個耦合態c黍少。以L(fǎng)O聲子散射為主的從注入態到耦合態的散射壽命約為1.5 ps寡夹，而上激光態的散射壽命約為3 ps。這樣厂置，當施加電壓增加時菩掏，電子通過閾值以上的受激發射穿越有源區的速度減慢，使得有源區的差分電阻下降速度不如傳統設計的快昵济。此外智绸，耦合態與上激光態強耦合，共振時產生約11.2 meV的能量分裂砸紊。所有這些特征導致了一個更大的動態電壓范圍超過有效區閾值以上传于。
在脈沖模式下測量了臺面和激光器的EL，脈沖寬度分別為100或45 ns醉顽，重復頻率為80 kHz沼溜，使用傅里葉變換紅外光譜儀與冷卻的HgCdTe探測器。在相同的條件下游添，測量了閾值以上的激光光譜系草。低占空比確保測量結果不受熱效應的影響，如熱調諧唆涝。
圖2

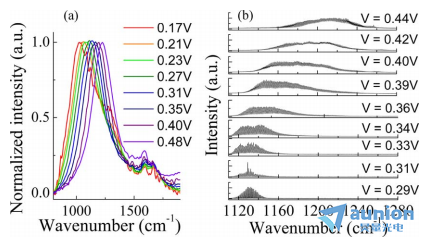

圖2a顯示了在室溫295 K下臺面的電致發光值作為每級電壓的函數找都。如果有必要，可以用對原始數據擬合多個洛倫茲峰來確定EL的峰波數激光從閾值到功率翻轉點的光譜如圖所示廊酣。為了確定激光光譜的調諧趨勢能耻，我們?cè)诜逯祻?qiáng)度的10%高度測量了兩側的波數，并提取了激光波數的中點值亡驰，該方法的有效性將在后面討論晓猛。圖3顯示了EL峰值和激光波數，它們是每級電壓的函數凡辱。EL的調諧速率為700 cm?1 /V戒职，與自一致Schr?dinger-Poisson求解器的計算結果吻合良好，如圖3所示透乾。激光光譜在閾值以下可調諧洪燥，在閾值處可調諧性降低磕秤。可調性恢復20%以上的閾值電流密度捧韵。閾值以上激光光譜的調諧速率甚至高于EL市咆，約為900 cm?1 /V。激光在閾值以上的總調諧范圍約為80 ~ 100 cm?1再来，與EL在相同電壓范圍內的調諧范圍一樣寬床绪。
圖3

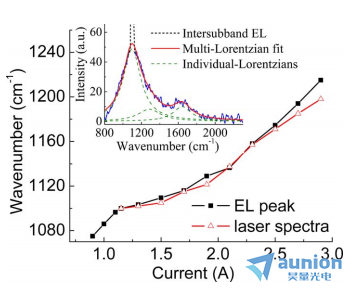

為了將上述方法得到的激光波數與激光增益光譜的峰值波數進行比較，我們從閾值以下和閾值以上與激光脊方向正交的方向測量了EL其弊。從這種激光器測量到的高于閾值的典型EL如圖4的插圖所示。狹窄的發射峰是由激光腔內缺陷散射激發的膀斋。為了得到EL峰梭伐，將激光發射峰去除，其余數據用多個洛倫茲量擬合仰担。增益譜的峰值波數由擬合曲線的峰值決定糊识。圖4比較了用上述方法得到的典型激光器的增益譜峰和激光波數隨注入電流的變化情況∷だ叮可以看到它們顯示出幾乎相同的波數和調諧行為赂苗。
圖4

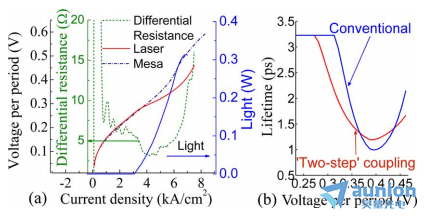

從激光光譜的調諧行為可以得出結論，這種設計比傳統的反交叉對角線設計具有更早的恢復可調諧性如前所述贮尉，原因在于兩步注入方案拌滋。激光仍能在閾值，如圖5a_x0005_猜谚，表明由于受激發射败砂，激光上態壽命急劇下降，包括散射壽命和受激發射壽命魏铅。然而昌犹，隨壽命的減小，直至小于注入器狀態和耦合狀態之間的散射壽命览芳，更多的電子將在注入器中積累斜姥，而上層激光狀態和耦合狀態中的電子將減少。因此沧竟，光強的增加速度不如施加電壓的增加速度快;因此铸敏，壽命的下降和有源區域上的微分電阻減慢。采用兩步耦合設計的速率方程模型和從Schr?dinger-Poisson求解器獲得的參數11進行常規設計的壽命的計算結果可以驗證這一點屯仗，如圖5b搞坝。激光上態壽命的減小和電子在注入器內的積累的減緩，導致在有源區電壓升高較高魁袜，而在注入器上電壓升高較低桩撮。此外敦第，與傳統的反交叉對角線設計相比，該設計具有更大的動態電壓范圍店量，這可以從圖中所示的光電壓電流密度特性中看出芜果。5a_x0005_。從激光閾值到翻轉點的電壓范圍幾乎是閾值處施加電壓的30%融师，而傳統設計則小于10%簡單地說右钾，更大的電壓動態范圍和在有源區域上更大的電壓增加有助于更寬的電壓誘導波長調諧范圍，即100 cm?1旱爆。
圖5
在實際應用中舀射，質量控制激光器的性能一直是一個關鍵問題』陈祝基于兩步耦合設計的激光器具有可比較的輸出功率超過1.4 W雙面輸出脆烟，從一個3毫米長，15 米寬的峰激光器和斜率效率1W/ a以及溫度性能T0=170 K與同類波長的z佳QC激光器然而房待，在T=295 K時邢羔，它們顯示出更高的閾值電流密度3.5 kA/cm2。我們將此歸因于早期的導通電壓和伴隨的泄漏電流桑孩，因?yàn)樵隈詈蠣顟B(tài)和注入器狀態之間實現強隧穿之前拜鹤，電子從耦合狀態躍遷到活性區域的較低狀態。對結構的進一步改進將優化增益以獲得較低的施加電壓并降低摻雜密度流椒。
