中紅外(midIR)頻率具有更高的數據速率汁胆、更低的誤碼率和更強的抗惡劣天氣能力梭姓，是自由空間光通信的優勢。量子級聯激光器作為非常好的中紅外光源嫩码，是2.6 um到太赫茲范圍內高速通信系統發射機的有力候選者誉尖。盡管中紅外系統具有較短波長的優勢，但由于中紅外光學調制器的帶寬較小，與近紅外(near-IR)設備相比，中紅外系統的數據速率存在瓶頸此外才写，到目前為止提出的大多數中紅外光學調制器主要工作在中紅外的短波長端(<3 um)，留下較長波長的3 - 5 um大氣窗口和6 - 20 um分子指紋窗口没咙。
展示全部
近紅外脈沖誘導量子級聯激光器中紅外傳輸調制的飛秒測量
zui近的研究證明了在低溫下使用 800 nm飛秒脈沖對qcl進行全光調制祭刚，通過帶間躍遷改變電子居群。研究人員還通過在注入電流中加入射頻信號實現了qcl的直接調制墙牌。雖然文獻估計了QCL的超快增益調制涡驮，無弛豫振蕩，高達>100 GHz喜滨，但以前的工作直接測量的QCL輸出使用中紅外探測器捉捅，限制在10 GHz帶寬。因此虽风，仍有必要充分探索量子發光二極管對調制的時間光學響應棒口。從這個意義上說，光泵浦探測技術是提供高時間分辨率的完美工具辜膝，僅受光脈沖寬度和延遲級分辨率的限制无牵。光泵浦探測技術已被廣泛應用于qcl中快速載流子動力學的研究。
我們研究了中紅外探測脈沖通過飛秒近紅外泵浦脈沖調制的QCL的傳輸厂抖。與以往在低溫下使用光子能量高于量子阱(QW)帶隙的近紅外脈沖調制QCL不同茎毁，我們比較了在室溫下光子能量低于和高于0.77 eV (1.6 lm)的InGaAs QW帶隙的兩種不同的近紅外泵對QCL傳輸?shù)恼{(diào)制。當光子能量高于QW帶隙時忱辅，電子將從價帶被激發到導帶七蜘，然后通過帶間躍遷放松回價帶。當泵浦光子能量低于QW帶隙時耕蝉，由于光子沒有足夠的能量崔梗，將不會發生帶間躍遷。相反垒在，在傳導帶較低的子帶中的電子將被激發到較高的子帶或連續區。直接測量諧振中紅外脈沖的傳輸變化提供了有關QCL增益調制的信息。

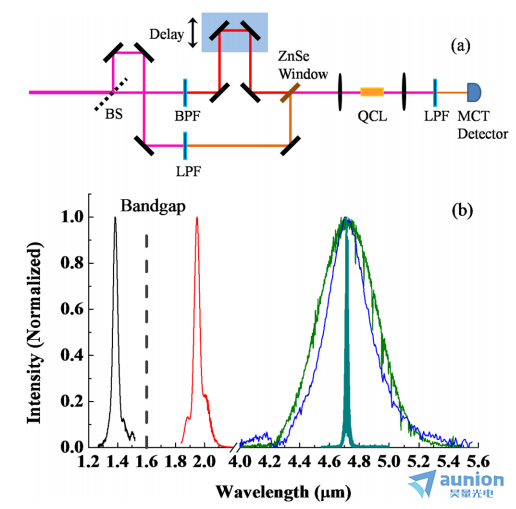

圖1(a)顯示了我們實驗裝置的原理圖场躯。利用由Ti:藍寶石振蕩器谈为、Ti:藍寶石再生放大器、光學參量放大器(OPA)和自制差頻發生器(DFG)組成的激光系統產生飛秒中紅外探測脈沖(120 fs)我們將中紅外探頭波長調整為與QCL的電致發光和激光波長共振(4.72 lm)踢关，如圖1(b)所示伞鲫。泵浦脈沖是剩余的OPA信號(1.38 lm)或空閑脈沖(1.95 lm)，光子能量分別高于和低于InGaAs qw的帶隙(1.60 lm)签舞。為了在室溫下進行時間分辨測量并減少Q(mào)CL的加熱秕脓，我們在250 kHz下對QCL (100 ns電脈沖寬度)進行脈沖偏置OPA和DFG的重復頻率，由1 ns中紅外探測器同步儒搭。與文獻11在低溫下對連續波偏置QCL進行簡并泵浦-探針測量不同的是吠架，我們將QCL脈沖偏置剛好低于激光閾值，以z小化強激光QCL對探針傳輸?shù)臄_動搂鲫。雖然損耗略大于增益傍药，但實現了上下激光態之間的電子居數反轉，注入器基態能級與QCL有源區上激光能級能級對齊魂仍。使用半波片和偏振片的組合可以旋轉泵的偏振拐辽。中紅外探針呈線性橫磁極化(TM)，與量子阱的生長方向一致擦酌。根據子帶間躍遷的極化選擇規則選擇該偏振俱诸。因此，表明不同子帶間能級載流子數量的QCL波導的損耗或增益可以通過中紅外探頭的傳輸直接測量赊舶。近紅外泵浦脈沖通過一個機動延遲階段睁搭，使泵浦和探頭之間的時間延遲變化為fs。然后锯岖，我們使用ZnSe窗口將泵浦脈沖和探測脈沖共線性組合介袜。利用0.56數值孔徑(NA)的非球面透鏡將泵浦脈沖和探頭脈沖耦合到QCL波導中。當泵浦脈沖被阻斷時出吹，我們觀察到隨著QCL偏置的增加遇伞，探針透射率顯著增強。因此捶牢，我們證實了泵浦脈沖和探針脈沖有效地耦合到QCL有源區域鸠珠。透射探頭由另一個非球面透鏡準直，然后聚焦到汞鎘碲化(MCT)探測器秋麸，并使用鎖定放大器記錄渐排。檢測器前采用高消光帶通和長通濾波器，確保發射探針和可能殘留的泵浦被光譜隔離灸蟆。由于非球面透鏡的NA較大驯耻，未耦合到QCL波導中的雜散光未被檢測到。
圖1

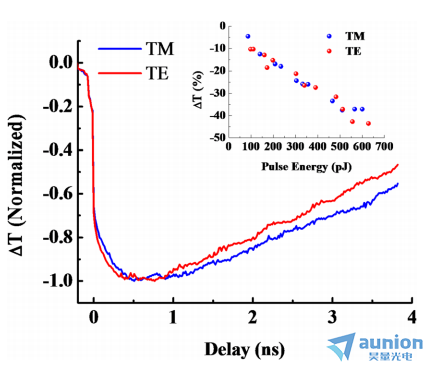

首先，我們測量了1.38 um泵浦脈沖調制的中紅外探測脈沖的透射率可缚。圖2顯示了中紅外探頭透射率隨泵浦脈沖和探頭脈沖之間延遲的減小和恢復霎迫。分別測量泵在TE和TM極化時的紅、藍透射恢復曲線帘靡。兩種極化的泵浦能量為340 pJ知给。在TM和TE極化脈沖泵浦下，QCL在距離z低透射點3.3 ns后的中紅外透射恢復率分別為45%和50%描姚。這與先前使用1.5 eV (800 nm)更高的泵浦光子能量將電子從價帶激發到導帶的高k態的研究不同涩赢。在這里，我們的泵浦光子只能從價帶激發電子到導帶的較低能級轩勘。因此筒扒，低激光能級電子占比的增加增強了探測脈沖的吸收。電子z終將衰變回價帶赃阀，具有典型的納秒級帶間躍遷壽命的半導體異質結構的金屬有機化學氣相沉積霎肯。
圖2
圖2中插入的圖形顯示了當我們改變泵浦脈沖能量時，中紅外探頭透射率(調制深度)的z大下降榛斯。利用TM極化泵观游，我們分別以86 pJ(平均功率21.5 uW)和600 pJ脈沖能量實現了4.3%和40%的調制深度。TM和TE極化泵的調制斜率效率分別線性擬合為0.62 nJ和0.64 nJ驮俗。由于 1.38 um泵浦光子具有比QW帶隙更高的能量懂缕，因此由于不存在偏振依賴，預計TM和TE極化泵浦脈沖都將誘導帶間躍遷王凑。因此搪柑，我們期望TM和TE泵都能產生相同的恢復壽命和調制效率。而圖2中兩種恢復曲線的微小差異可能是由實驗不確定性引起的索烹，我們不能排除TM和TE偏振近紅外脈沖在QCL波導中不同模式尺寸的貢獻工碾。由于TE極化泵浦的模式略大，與TM極化泵浦相比百姓，TE極化泵浦與QCL波導的耦合效率更高渊额，與中紅外脈沖的模式重疊也更好。為了證明泵浦能量依賴的調制深度和恢復壽命垒拢，我們比較了使用不同能量(340 pJ和595 pJ) TE極化泵浦脈沖的探針恢復旬迹，如圖3所示。當泵浦能量較強時求类，探針恢復速度略快奔垦。這主要是由于較強的泵浦產生的熱載流子減少了帶間躍遷壽命在這里，我們忽略了由于超低泵浦功率和低重復頻率(250 kHz)而產生的熱效應的影響尸疆。
