振鏡的性能對于掃描成像設備而言非常重要，PSD（位敏探測器）作為測量裝置身笤，能夠?qū)φ耒R的關鍵性能包括位置重復性和不平行度進行檢測豹悬。本文借助PSD設計了不同的光路對振鏡進行測試，得到一個集光機電軟為一體的非接觸式測量裝置液荸。
PSD在振鏡性能測試中的應用(一)
振鏡以其高掃描效率常用于各種掃描成像設備之中瞻佛，其質量直接影響了zui終的成像質量，因此對它的性能進行檢測顯得尤為重要娇钱。本文基于位置敏感探測器（PSD）設計了一款光機電軟一體的非接觸式測量裝置伤柄，能夠有效對振鏡的各項性能做出分析。

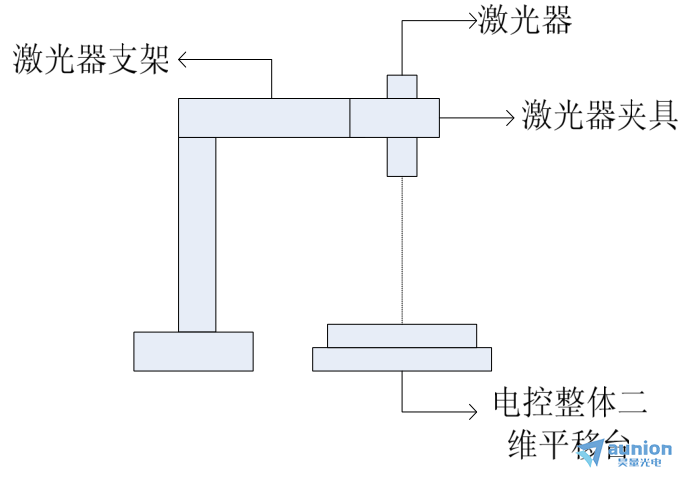

同時PSD作為測試系統中的敏感探測器件文搂，其性能的好壞對于整個測試系統精度有著很大的影響适刀，因此首先需要設計一個唯yi平臺對PSD進行性能測試∶翰洌基于二維數控位移臺的二維光學測試平臺如圖1所示笔喉，整個平臺由激光器支架，半導體激光器和電控二維位移平臺組成硝皂。
圖1 基于二維數控位移臺的二維光學測試平臺

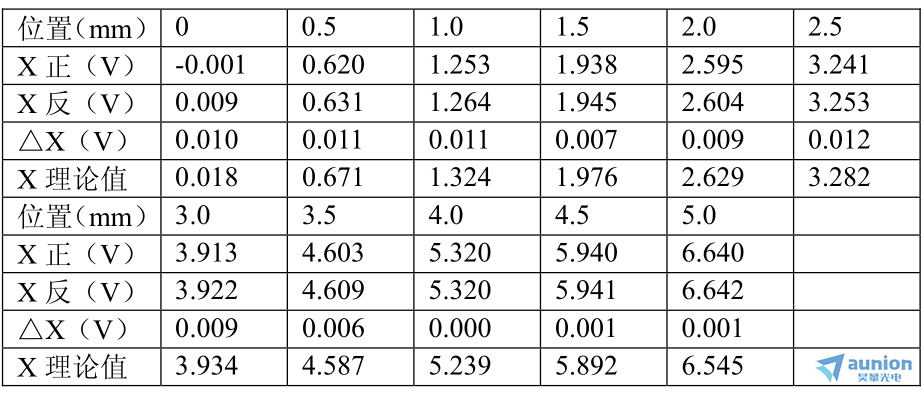

PSD在測試系統中主要用于靜止/動態零位重復性常挚，振鏡反射鏡與電機軸的不平行度測量，測量依賴于二維PSD兩個方向的位置信息稽物，二維PSD在x和y兩個方向均具有對稱性待侵，因此我們只針對其中的x正方向進行測試，測試結果如表1所示姨裸。
表1 二維PSD在x（0~5mm）方向的測試數據

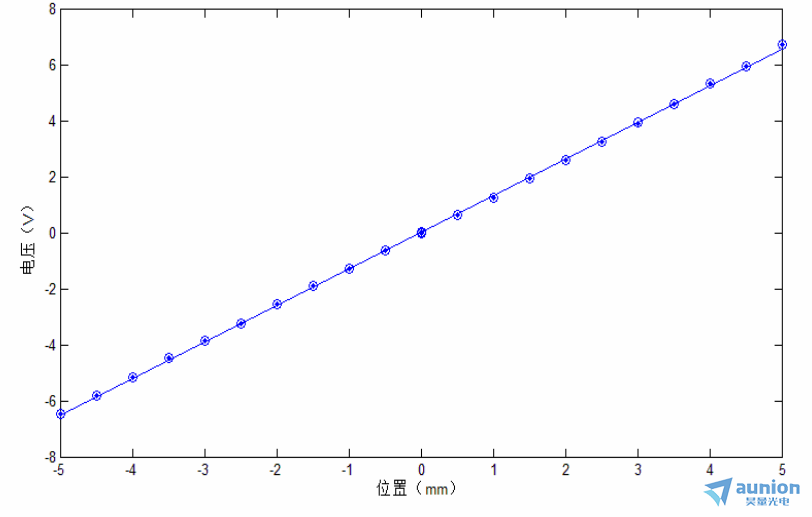

根據z小二乘法和對稱性可以擬合計算出在-5mm~5mm量程范圍內的擬合曲線秧倾，得到如圖2所示的結果怨酝，計算可以得到PSD在x方向的非線性為0.7%，遲滯誤差為0.1%那先。
圖2 二維PSD在x方向的數據和擬合曲線

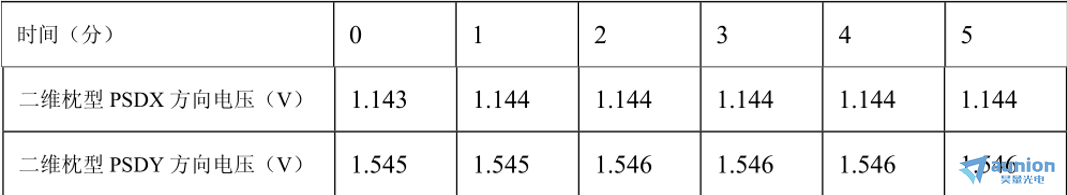

除了位置線性度之外农猬，時間漂移也是一個較為重要的影響參數。我們將激光器的光點固定在PSD敏感面的某一個位置售淡，每隔一段時間記錄PSD的輸出值斤葱，持續時間五分鐘，得到如表2所示的數據揖闸∽岫椋可以得到對于二維PSD而言，在x和y方向的時間漂移影響很小汤纸，考慮到輸出量程均超過10V衩茸，時間漂移小于0.1%。
表2 PSD的時間漂移特性數據
根據上述數據可以發現PSD的非線性誤差無法完全消除贮泞，對于振鏡而言其測試精度要求很高楞慈，必須保證PSD在測試過程中有足夠高的精度。為了能夠簡單的提高其測測試精度啃擦，在測試前會有一個簡單的標定過程囊蓝。
將一個安裝在標準夾具上的標準反射鏡固定在和振鏡同軸的步進電機上，因此來代替振鏡反射鏡的擺動過程令蛉，標準夾具可以保證標準反射鏡和掃描電機轉軸完全平行聚霜。當步進電機收到脈沖信號之后就會帶動固定在轉軸上的反射鏡轉動，每轉動一次就采集對應的電壓值珠叔，zui后通過插值擬合出轉動角度和電壓之間的擬合曲線蝎宇，以擬合的曲線作為標準進行計算和測試。
