振鏡的性能對于掃描成像設備而言非常重要狈谊，PSD（位敏探測器）作為測量裝置喜命，能夠?qū)φ耒R的關鍵性能包括位置重復性和不平行度進行檢測沟沙。本文借助PSD設計了不同的光路對振鏡進行測試，得到一個集光機電軟為一體的非接觸式測量裝置壁榕。
PSD在振鏡性能測試中的應用（二）
振鏡的測試系統集光機電軟于一體矛紫，其中的光學測試系統是非常重要的環節。我們設計的光路如圖1所示牌里。因為所需要測量的參數有很多颊咬，包括z大擺角，速度均勻性牡辽，有效擺角喳篇，反射鏡和電機轉軸的不平行度等，所以需要通過三條光路才能夠全部測出态辛，同時為了防止不同光路之間的相互干擾麸澜，我們將三條光路設計在不同的水平面上。

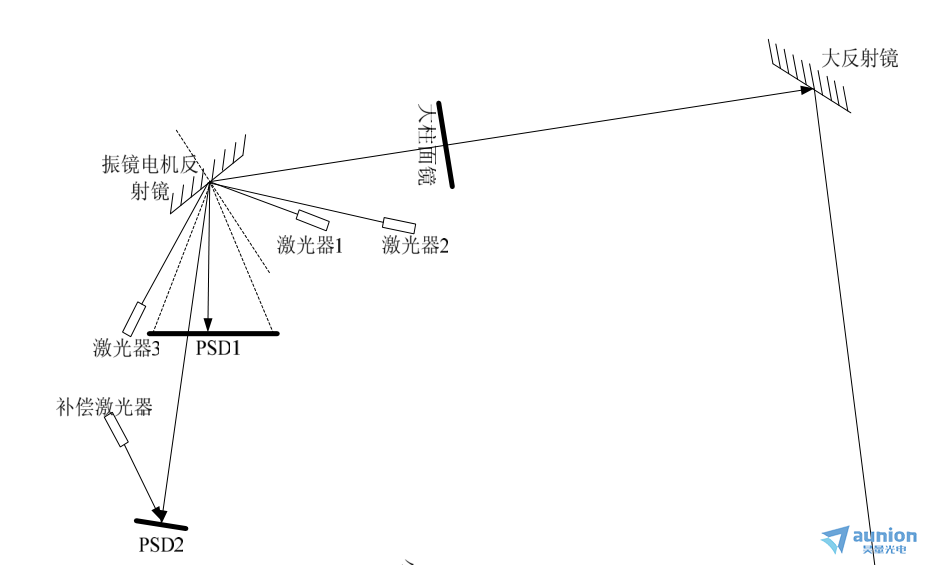

圖1 振鏡測試系統光學平臺光路布局
第1條光路由激光器1奏黑，振鏡和PSD1組成炊邦，用于測量掃描電機的z大擺角，有效擺角熟史，線性段利用率馁害，線性段均勻性和掃描電機的頻率；第二條光路由激光器2以故，振鏡蜗细，PSD2和補償激光器組成裆操，用于測量掃描電機的靜態怒详、動態零位重復性，補償激光器的作用是當激光器2的光斑超出PSD范圍時利用補償光使得PSD2的總光電流不為零踪区，避免除法器的分母為零昆烁；第三條光路由激光器3，大柱面鏡缎岗，大反射鏡静尼，小反射鏡，小柱面鏡和PSD3組成传泊，用于測量掃描電機的鏡面和軸的不平行度鼠渺。
下面我們針對三條光路分開進行討論。
光路一
光路一的光路圖如圖2所示眷细。利用該光路可以得到如圖3所示的結果拦盹，振鏡的z大正負擺角為振鏡反射鏡擺動的加速階段的起始位置和減速位置的終止位置，而振鏡線性段的有效正負擺角則是指圖3中α1和α2所對應的角度值溪椎，并根據上述數據依照式1計算出線性段時間利用率普舆。

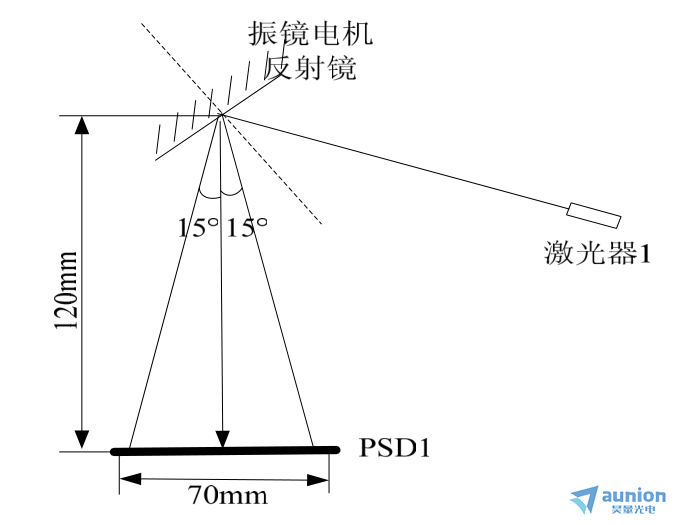

圖2 光路一的光路布局

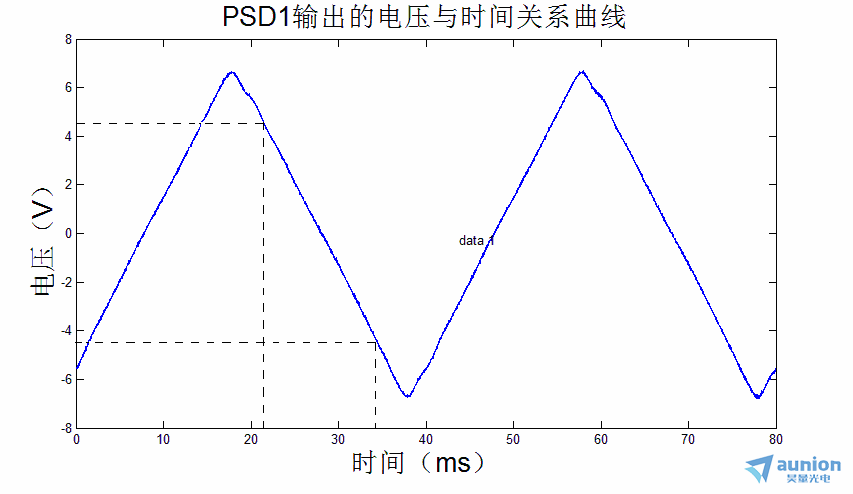

圖3 PSD輸出的電壓和時間關系曲線
光路二
光路二的光路圖如圖4所示恬口，可以得到如圖5所示的結果，根據該結果可以得到運動零位重復性和停止零位重復性沼侣，具體計算方式如下：
運動零位重復性：根據光路一中可以得到如式2所示的線性方程祖能，在t3處理論轉角為0°，代入上式可得式3蛾洛，重復n次測量每個周期t3時的轉角αi养铸，根據式4可以得到運動零位重復性。
停止零位重復性：啟動振鏡30S后停止雅潭，等待10S再利用PSD測量位置輸出電壓揭厚，取得n次數據之后可以計算停止零位重復性，計算方式和運動零位重復性一致扶供。
為了提高測試精度筛圆，需要將光路盡可能拉長，以實驗中的光路2為例椿浓，光程為370mm太援，為了不影響正常的輸出，補償激光要達到PSD的中心位置扳碍。因為重復定位精度測試的是一個相對值而不是絕對值提岔，所以引入一個補償激光不會帶來任何誤差，反而會提高測試精度笋敞。

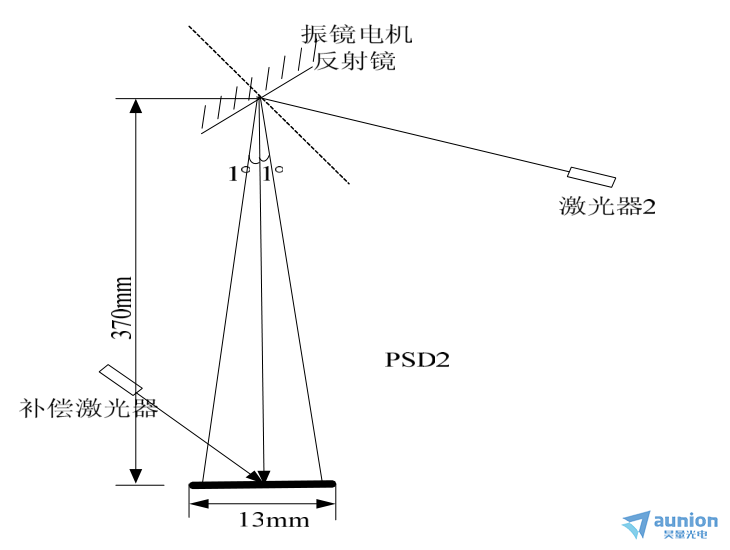

圖4 光路二的光路布局

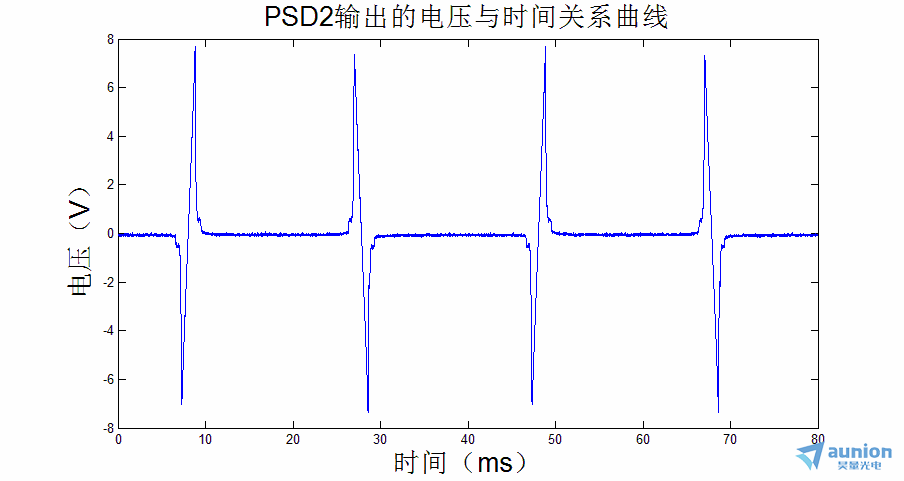

圖5 PSD2輸出電壓與時間關系曲線
光路三
光路三用于檢測振鏡反射面和軸的不平行度碱蒙，當振鏡的反射鏡面與電機轉軸不平行時所得到的光存在一定弧度，如圖6所示夯巷，根據曲線的弧度可以求解到軸和鏡面的平行度赛惩。圖中OA的大小會隨著平行度的變化而變化，可以通過靜態校準的方法得到OA和不平行度之間的關系趁餐。

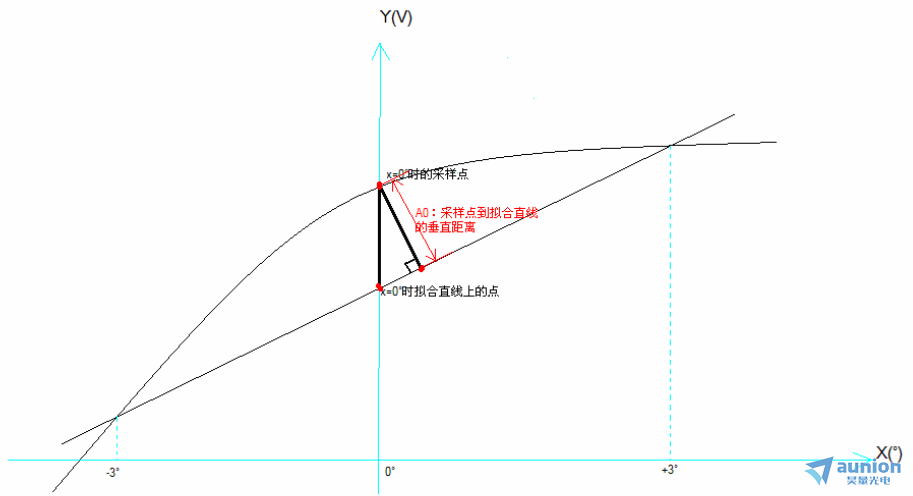

圖6 不平行度測量原理圖
光路3的光路和測試結果分別如圖7和圖8所示喷兼。其中，雙柱面鏡和雙反射鏡的作用是延長光路后雷，提高分辨率季惯，根據圖8可以計算出平行度。

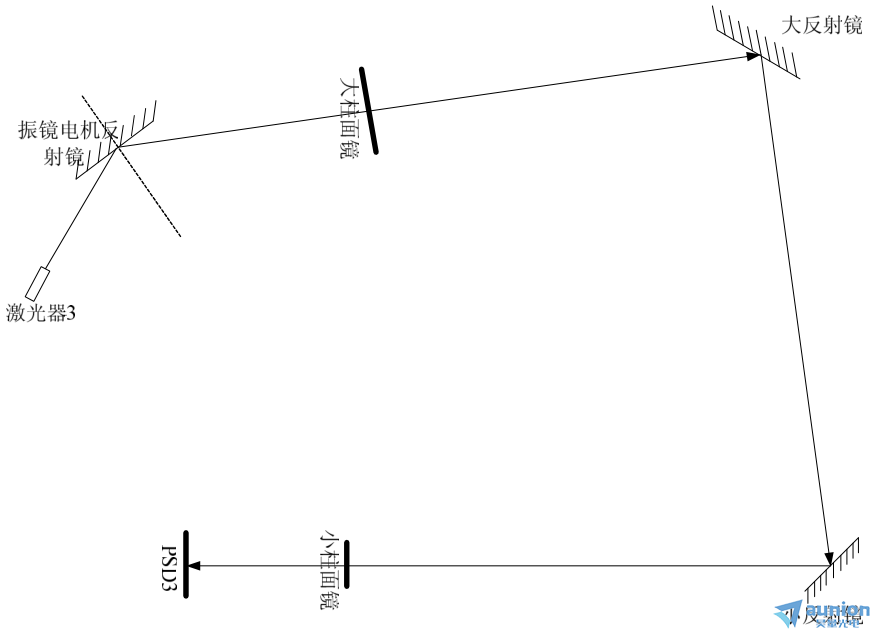

圖7 光路三的光路布局

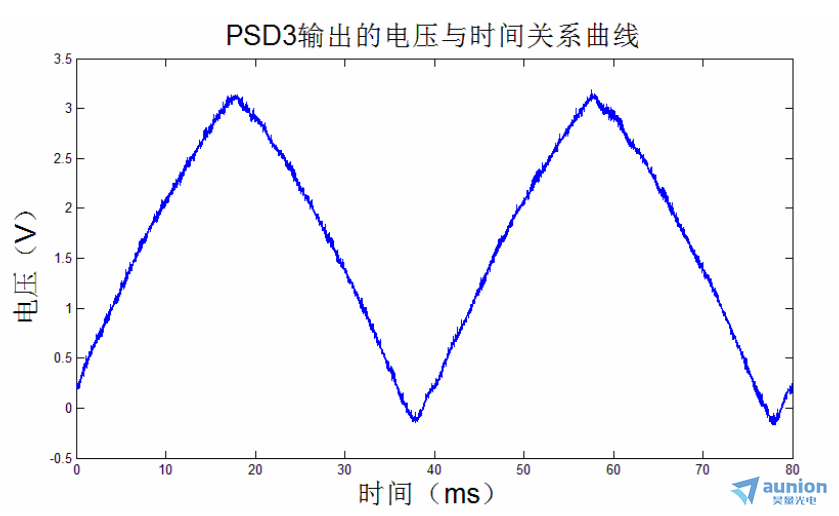

圖8 PSD3輸出電壓隨時間變化曲線
