100GHz等離子體電光調制器在低溫領域的應用

正文

100GHz等離子體電光調制器在低溫領域的應用

（本文譯自Plasmonic 100-GHz Electro-Optic Modulators for Cryogenic Applications（Patrick Habegger, Yannik Horst））

1.介紹

在低溫環境下運行的高速調制器對于運行下一代超導量子電路至關重要。為避免散熱過多腮敌，只能使用符合嚴格的z低功耗要求的設備阱当。低溫電路的復雜性在穩步增加，因此糜工，各自的通信接口的規模相當弊添。此時，相較于電子設備捌木，光學解決方案可以提供更低的熱負荷和更高的帶寬油坝。越來越多的在4 K以下低溫下工作的電光接口被引入到這個領域。通過使用商用5 GHz的鈮酸鋰調制器刨裆，在mK范圍內展示了5 Gbit/s的數據速率免钻。zui近，鈦酸鋇調制器提供了一個在0.85 V_P驅動電壓下崔拥，以20 Gbit/s的速度實現了30 GHz的電光帶寬。其他例子包括硅輻環調制器或石墨烯環調制器凤覆，它們已經被證明具有類似的數據速率和工作電壓链瓦。一般來說，調制器的特性由其VπL來表征盯桦。這意味著較低的電壓可以換取較低的長度慈俯。然而，更長的調制器長度是以更低的帶寬為代價的拥峦。因此贴膘，雖然上述現有技術顯示出非常有希望的結果，但達到更高的速度仍然是一個挑戰略号。

等離子調制器是現有低溫電光界面的一個有前途的替代品刑峡。對于經典應用，該技術已經展示了z高帶寬(>500 GHz)玄柠、性能突梦、能效(驅動電壓<100 mV_P) 和低損耗(芯片上損耗1.0 dB)。

在本次實驗中羽利，我們展示了等離子體調制器是量子系統中低溫電光接口潛力的候選者宫患。我們展示了超過100 GHz的電光帶寬，128 Gbd/s的高速數據傳輸这弧，驅動電壓低于500 mV娃闲。此外虚汛，我們還展示了16Gbd/s的運行，其電學驅動電壓低于100 mV皇帮，避免了在低溫恒溫器中電學放大器的需求卷哩。此外，我們首次展示了在低溫環境中玲献，等離子體調制器中的有機電光材料可靠且高效地運行殉疼。所有測量都是在基礎溫度為3.2 K的封閉式液氦低溫箱中進行的。

2.器件設計&低溫表征

低溫裝置由一個在推拉模式下操作的等離子體馬赫-曾德爾調制器組成捌年。該裝置的示意圖如圖1(a)所示瓢娜。等離子體馬赫-曾德爾調制器的兩個臂上有等離子移相器，每個槽寬為130 nm礼预，長度為15 um眠砾。等離子體馬赫-曾德爾調制器通過光柵耦合器實現與光子集成電路(PIC)芯片的光學耦合。為了方便光學對準托酸，使用與低溫兼容的環氧膠將光纖陣列(FA)粘附到PIC上褒颈。等離子體馬赫-曾德爾調制器具有兩臂之間的不平衡，引入了一個固定的相移励堡。這允許在不需要電學調節的情況下調整調制器的工作點谷丸，例如通過熱光相移器，避免了給低溫恒溫器增加額外的熱負載应结。相位調制是利用有機電光(OEO)材料的線性電光效應實現的刨疼。OEO材料已被證明在4.2 K下表現出高非線性，該裝置的特點是在室溫和4k環境下的頻率響應鹅龄。圖1(a)描述了等離子體馬赫-曾德爾調制器的實驗裝置圖揩慕。圖1(b)顯示了在4 K溫度下從5 GHz到108 GHz的近乎平坦的頻率響應。更準確地說扮休，樣品被放置在一個4 k閉環液氦低溫恒溫器中迎卤。一個安裝在樣品臺頂部的溫度傳感器測量了靠近芯片的溫度。每次實驗前玷坠，PIC芯片被保持在3.2 K超過12小時蜗搔，以確保達到穩態溫度。一個來自可調諧激光源(TLS)的1532.5 nm光載波被連接到了被測試設備(DUT)侨糟。等離子體馬赫-曾德爾調制器的工作點被設置在其正交點（3 dB）碍扔。為了確定電光響應，一個電學正弦信號（5–108 GHz）通過一個67 GHz真空射頻穿透件和射頻探針被送入等離子體馬赫-曾德爾調制器秕重。信號是利用一個合成器產生的不同，頻率高達70 GHz，超過此頻率的部分使用了額外的倍頻器。設置的電學損耗（不包括探針）在室溫下使用電氣頻譜分析儀進行了表征二拐，并考慮了校準服鹅。等離子體馬赫-曾德爾調制器的調制輸出信號使用光譜分析儀(OSA)進行了記錄。需要強調的是百新，使用了67 GHz探針進行測量企软，并且已經校準到67 GHz。對于更高的頻率饭望，校準已經標準化到67 GHz的損耗值仗哨。67 GHz以上更明顯的振蕩很可能是由于未校準的適當針頭造成的。黑色實線所示的測量平均頻率顯示了108 GHz的頻率響應铅辞，2.2 dB 下降厌漂。

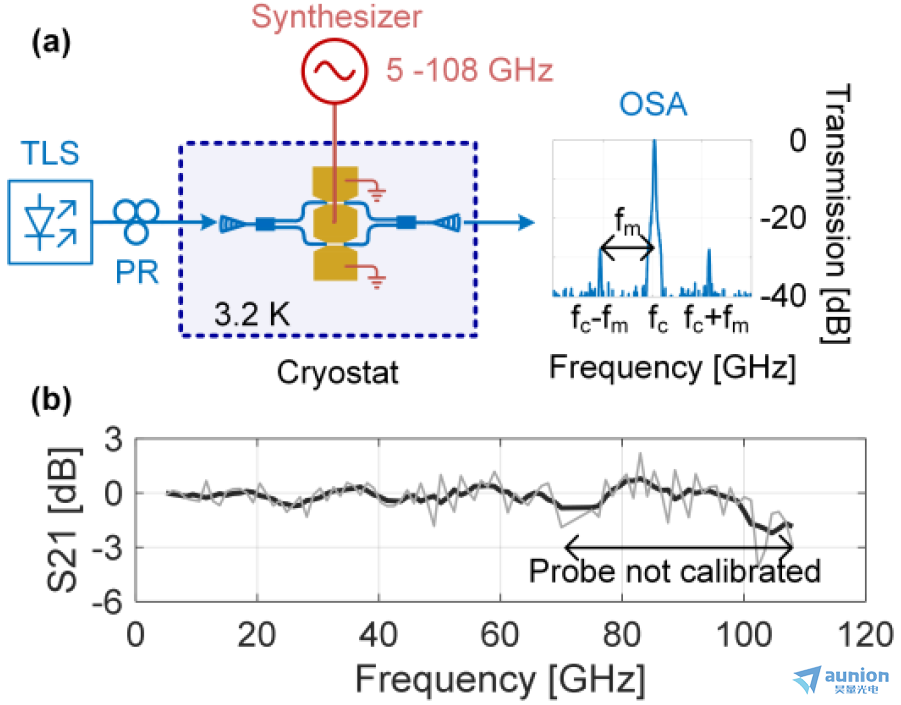

圖1   (a) 等離子體馬赫-曾德爾調制器 (MZM)帶寬測量的實驗裝置示意圖，以及70 GHz小信號射頻調制下的光譜圖斟珊。 (b) 等離子體馬赫-曾德爾調制器 (MZM)的實測和歸一化電光頻率響應苇倡。

開-關電壓Vπ 在室溫和4 K環境下使用100 kHz信號進行了測量。V_π,50Ω 從室溫的3.3 V增加到4 K時的4.2 V囤踩。

3.低溫數據傳輸實驗

我們測試了高速數據調制的電光接口旨椒，并隨后研究了降低電學驅動電壓的影響。為了驗證從低溫恒溫器中高速提取數據堵漱，等離子體調制器以高達128 Gbit/s的數據速率運行综慎。在這些實驗中，數據在低溫恒溫器外生成勤庐，并使用67 GHz射頻穿透件輸入寥粹，這增加了額外的射頻損傷。發送器的運行如前一節所述埃元，見圖2(a)。使用256 GSa/s媚狰、70 GHz任意波形發生器(AWG)生成不同數據格式岛杀，基于電學驅動電壓的選擇，使得V_P,50Ω 低于500 mV崭孤。在接收器處类嗤，見圖2(b)，等離子體調制器調制后的光輸出信號通過摻鉺光纖放大器(EDFA)放大和過濾辨宠，然后90%的信號輸入到連接到數字采樣示波器(DSO)的145 GHz光電二極管(PD)中遗锣，進行離線數字信號處理(DSP)。放大和過濾后的信號的10%使用光譜分析儀(OSA)進行監控嗤形。DSP包括一個匹配濾波器精偿、一個定時恢復和靜態T/2間隔的前饋均衡器，該均衡器已通過數據輔助z小均方誤差法進行了訓練。圖2(c)顯示了記錄的數據傳輸?shù)难蹐D笔咽，使用16 – 128 Gbd 2PAM (128 Gbit/s) 和 64 Gbd 4PAM (128 Gbit/s) 信號搔预。傳輸?shù)?0⁶個符號在64 Gbd 2PAM時仍然無誤。此外叶组，圖3顯示了不同電驅動電壓和數據速率下2PAM信號的數字計算信噪比和誤碼率(BER)拯田，表明低至0.1 _VP,50Ω 的驅動電壓可以支持低于SD-FEC限值的16 Gbd 2PAM信號。對于低至200 mV的V_P,50Ω甩十，5x10^5個符號的傳輸可以在16 Gbd和32 Gbd符號速率下實現無差錯通信船庇，而64 Gbd信號的誤碼率仍然低于HD-FEC限值。

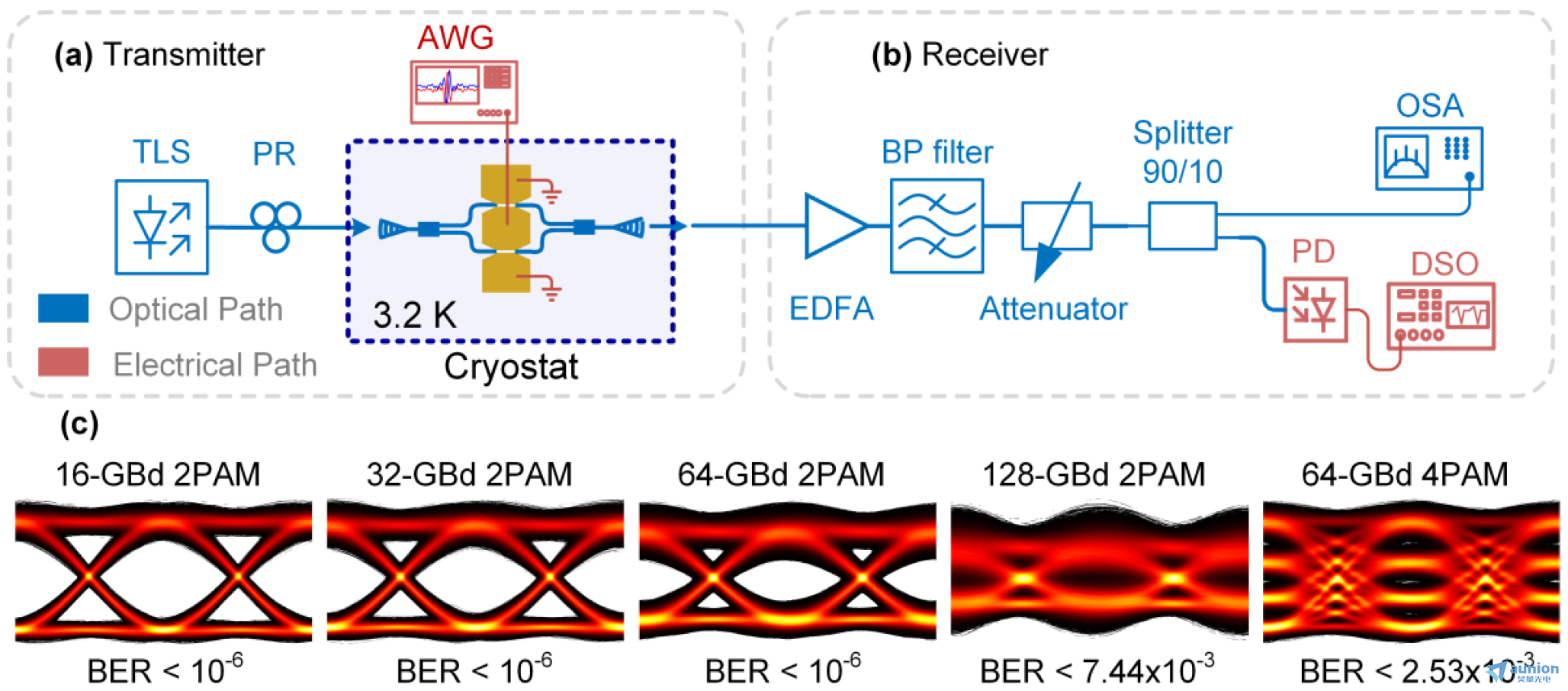

圖2  實驗數據測量的實驗設置示意圖和眼圖侣监。(a) 發送器的簡化圖鸭轮。在低溫室內的調制器未使用電學放大器來驅動。(b) 用于數據傳輸實驗的接收器达吞。(c) 記錄傳輸?shù)腜AM2和PAM4信號的眼圖张弛。

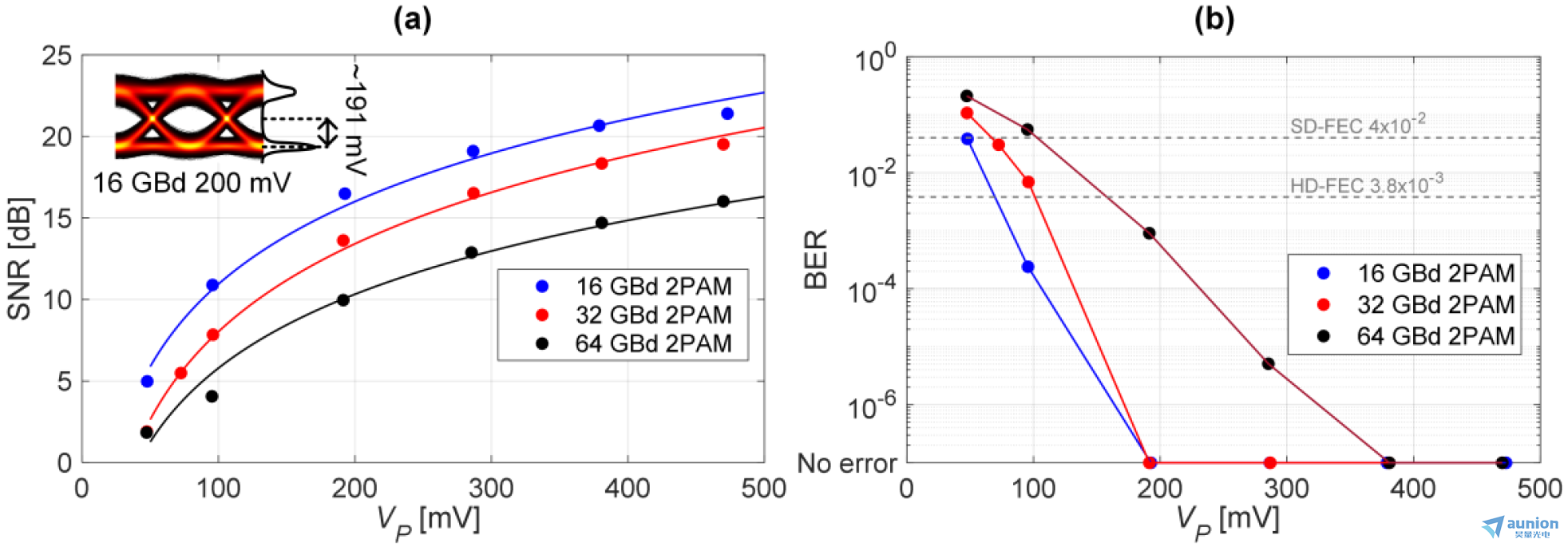

圖3  在4 K環境下測量操作等離子體馬赫-曾德爾調制器(MZM)的電學驅動電壓。(a) 測量到的16 – 64 Gbd 2PAM信號的信噪比(SNR)作為所施加峰值電壓VP的函數酪劫。16 Gbd信號的眼圖吞鸭，其標稱電氣VP驅動電壓為200 mV。(b) 在應用了時間恢復(TR)和z小均方誤差校正(LMS)后的誤碼率(BER)覆糟。HD-FEC和SD-FEC的限制由灰色虛線表示刻剥。

這項工作表明，等離子體調制器非常適合要求苛刻的低溫應用滩字，即使在溫度低于4 K的情況下也能實現高效的電光轉換造虏。等離子體調制器測量設置的改進應該能夠帶來更好的性能÷蠊浚考慮到在這次實驗中漓藕，室溫和4 K環境下性能的微小差異，我們期望室溫實驗可以直接轉化為低溫環境挟裂。這樣享钞，等離子體調制器低溫高速運行在8 PAM中可達432 Gbit/s，并且芯片上的插入損耗(IL)為1.0 dB诀蓉。

4.結論

我們首次展示了一種在低溫下為量子系統應用而設計的集成等離子體調制器栗竖。這些等離子體調制器在低于4 K的低溫環境中具有超過100 GHz的電光帶寬。此外渠啤，我們還驗證了等離子體調制器在沒有電學放大器的4 K環境下狐肢，以高達128 Gbd的2 PAM信號分別在200 mV_P,50Ω、100 mV_P,50Ω的低電驅動下進行高速數據傳輸沥曹，數據速率分別為64 Gbit/s和16 Gbit/s 份名。
