全偏振發生器

摘要：全偏振發生器（Polarization State Generator, PSG）是一種用于產生特定偏振態光的裝置或系統核无。它廣泛應用于光學扣唱、通信、成像、傳感等領域噪沙，尤其是在研究和控制光的偏振特性時具有重要作用炼彪。偏振光是電磁波中電場矢量方向具有一定規律的光。全偏振發生器能夠生成多種偏振態的光正歼，包括線偏振光辐马、圓偏振光、橢圓偏振光等局义，覆蓋所有可能的偏振態喜爷。它通常結合了多個光學元件，如偏振器旭咽、波片、旋光器和相位調制器等赌厅，通過調節這些元件可以靈活地控制和產生各種偏振態穷绵。

全偏振發生器的實現方案有多種，如基于波片特愿、電光調制器仲墨、聲光調制器、旋光材料揍障、矢量光束等的方案目养，本文我們著重介紹幾種基于波片的方案。

1.旋轉起偏器和1/4波片產生全偏振態

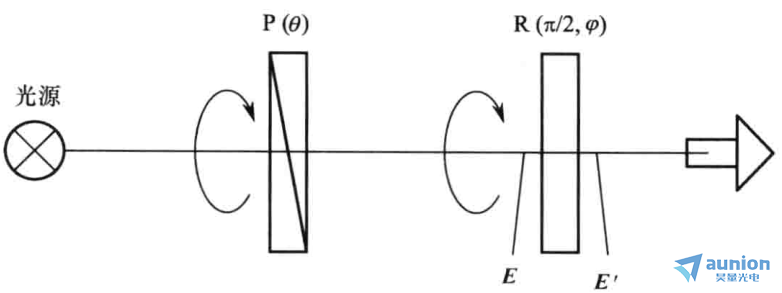

如圖1所示為旋轉起偏器和1/4波片產生全偏振態的示意圖,它包括一個可旋轉的起偏器P,它的透光軸位于角度θ處;一個可旋轉的1/4波片R,其慢軸方向位于角度φ處,這一裝置也稱作塞拿蒙(Sénarmont)補償器毒嫡。1/4波片前后表面的偏振電場矢量分別用E和E'來表示癌蚁。

X'軸平行于1/4 波片的慢軸。輸出偏振橢圓電場矢量E'的參數為:

圖1

由此可以看出:橢圓的主軸方向取決于1/4 波片的慢軸方向,橢圓率角在1/4波片的方位角和起偏器的方位角之間變化兜畸。因此,可以通過旋轉整個裝置得到偏振橢圓長軸的任意方向,通過改變起偏器相對于 1/4 波片的角度獲得任意橢圓率角,例如橢圓率角φ-θ必須為45°,才能得到右旋圓偏振光(ε'=π/4)努释。由于這個發生器可以產生任意偏振態的光束,所以稱為全偏振態發生器。

2.旋轉起偏器和可變波片產生全偏振態

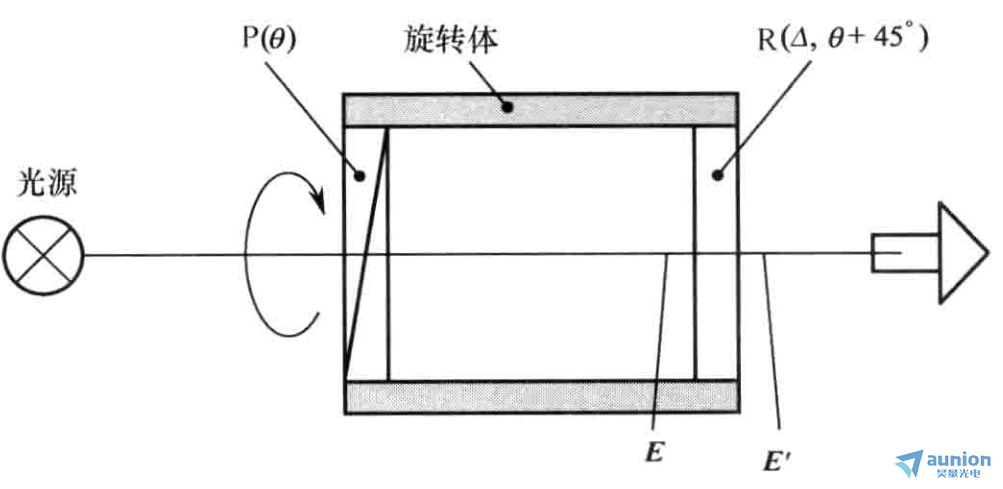

如圖2所示為另一種偏振光發生器的光學裝置咬摇。起偏器P和可變波片R固定在一個旋轉體上,起偏器的透光軸和波片的慢軸之間的夾角為45°伐蒂。例Babinet-Soleil 補償器、Berek補償器肛鹏、液晶電池或電光晶體都可以作為可變波片,它們的相位差可以調節逸邦。可變波片與起偏器一起旋轉,若起偏器的透光軸為θ,則可變波片的慢軸方向角為θ+45在扰÷萍酰可變波片前后表面的偏振電場矢量分別表示為E和E'。

圖2

當φ=45°時,可以定義輸出偏振橢圓電場矢量E'的參數:

由此可見,輸出光束的橢圓率角等于相位差的1/2,橢圓的主軸沿起偏器的透光軸芒珠。例如:如果可變波片為半波片,則輸出光束為右旋圓偏振光烛卧。

3.通過起偏器和兩個可變波片產生全偏振態

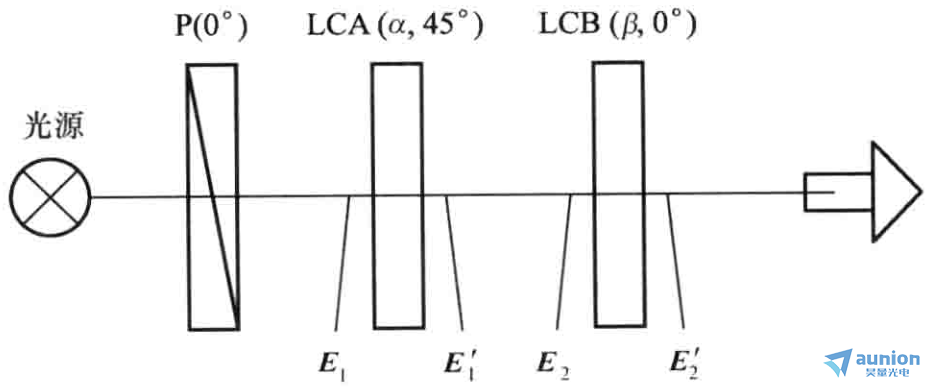

上面提到的偏振光發生器都需要一個或兩個旋轉的光學元件,而Yamaguchi 和 Hasunuma提出了一種全偏振態發生器的裝置,它不需要任何的機械旋轉裝置。圖3為Yamaguchi-Hasunuma 補償器的結構簡圖,包含兩個可變波片。采用兩個液品電池LCA和LCB作為可變波片,它們的相位差α和β可以通過電壓進行控制总放。相對于起偏器透光軸的方向,LCA和LCB的方向分別為45°和0°,液晶電池前后表面的偏振電場矢量分別表示為E1呈宇、E1’、E2和E2’局雄。當然我們也可以采用上面提到的任意可變波片來代替液晶電池甥啄。

圖3

偏振橢圓E2的形狀和方向可以來定義為

相應的偏振參數和也可以計算得到

第二個可變波片引入的相位差為β,因此,出射光E2’的輔助角和相位差分別為

由此可見,出射光X和Y偏振分量的振幅由α控制,而X和Y偏振分量的相位差由β控制。所以通過控制作用于LCA和LCB的電壓,可以得到任意偏振態的輸出光炬搭。

全偏振發生器的全偏振發生器的使用可以精確控制和操縱光的偏振特性蜈漓，有很多典型應用包括：偏振測量、光學實驗宫盔、偏振成像融虽、光通信系統、傳感技術等灼芭，因此在現代光學和相關技術中是一個關鍵工具有额。
