鎖相放大器（Lock-in Amplifier，簡稱 LIA）本身并非免于噪聲影響乱豆，拾取噪聲是一個不可忽視的問題奖恰。特別是在高調制頻率段，信號從環境中得到拾取噪聲會越來越大，同時與調制信號同頻的拾取噪聲瑟啃，會毫無衰減的通過單頻鎖相放大器论泛，其將成為比寬帶噪聲更加嚴重的噪聲來源，zui終導致很低的信噪比蛹屿。對于此屁奏，我們可以通過加強信號屏蔽措施來實現。但對很多屏蔽工作做的不好蜡峰，但拾取噪聲又很大的系統了袁，雙頻鎖相就會變得非常的必要朗恳。
通過兩頻鎖相去除拾取噪聲
摘要：鎖相放大器（Lock-in Amplifier湿颅，簡稱 LIA）是一種用于檢測和測量微弱信號的儀器。其核心功能是通過將輸入信號與參考信號進行相位相關（即乘積）的方式粥诫，將特定頻率的信號從噪聲背景中提取出來油航。然而，鎖相放大器本身并非免于噪聲影響怀浆，拾取噪聲是一個不可忽視的問題谊囚。特別是在高調制頻率段，信號從環境中得到拾取噪聲會越來越大执赡，同時與調制信號同頻的拾取噪聲镰踏，會毫無衰減的通過單頻鎖相放大器，其將成為比寬帶噪聲更加嚴重的噪聲來源沙合，zui終導致很低的信噪比奠伪。對于此，我們可以通過加強信號屏蔽措施來實現首懈。但對很多屏蔽工作做的不好绊率，但拾取噪聲又很大的系統，雙頻鎖相就會變得非常的必要究履。
圖1
雙頻鎖相是在單一頻率的鎖相放大器降低寬帶噪聲的基礎上滤否，使用第二個低頻調制進行鎖相（和主頻率獨立，非同步）最仑，很好地恢復被寬帶噪聲和拾取噪聲所淹沒的弱相干信號藐俺，提高信號測量的信噪比。

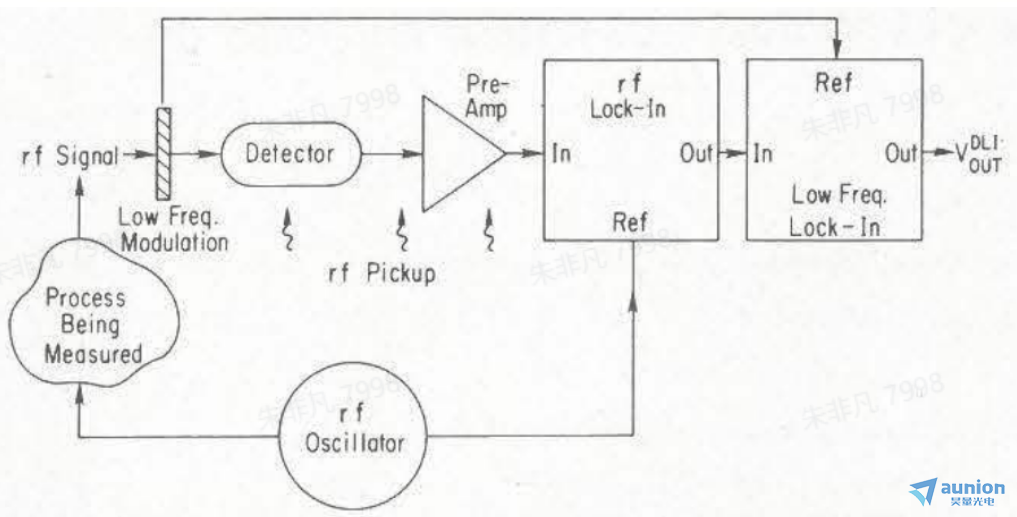

其原理圖如上圖所示泥彤，相較于單一頻率的鎖相欲芹，其關鍵點在于，將低頻調制加載在信號中全景，使其有別于探測器到放大器的導線上加入的拾取噪聲耀石，并通過第二次鎖相將他們分離開來。

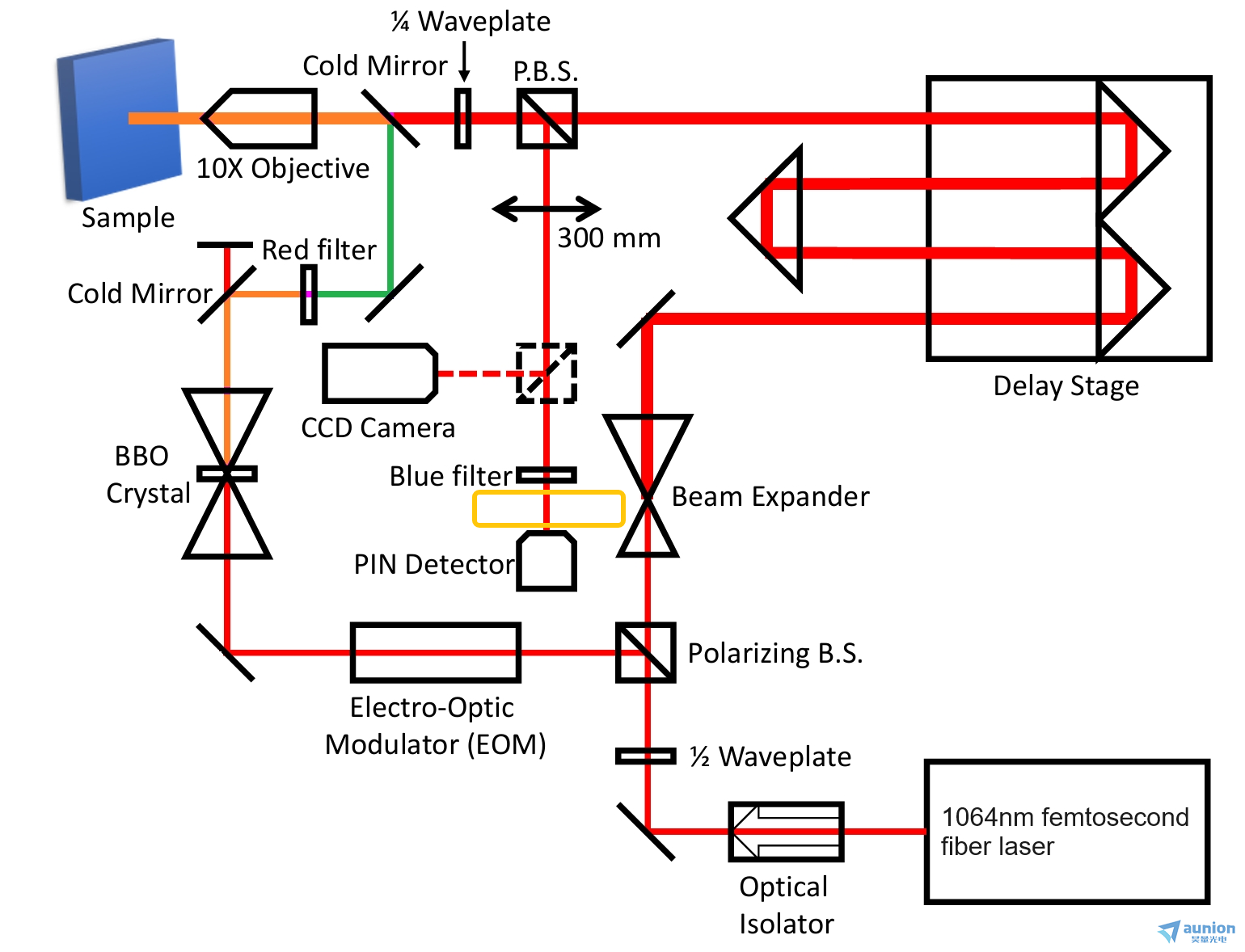

例如，我們在時域熱反射系統關于樣品熱物性的測量中滞伟，通常需要極大范圍調節對于激光的調制頻率揭鳞，在高調制頻率下，樣品熱物性擬合曲線的誤差很大一部分收到拾取噪聲的影響梆奈，要提高其準確度野崇，勢必要盡可能排除拾取噪聲的干擾。此時雙頻鎖相無疑有著巨大的作用亩钟。我們在下圖黃色方框處乓梨，即光電探測器前加入一個機械斬波器，以調制探測器接收信號清酥。在對泵浦光調制頻率進行第1次鎖相后扶镀，將斬波器與第二個鎖相放大器同步，從而把第1個鎖相輸出信號中的探測器到鎖相之間添加進來的拾取噪聲去除掉焰轻。同時因為噪聲和調制是非同步的臭觉，所以，二次鎖相還能進一步降低寬帶噪聲辱志。
圖2
要注意的是在雙頻鎖相中蝠筑，第二重鎖相的調制頻率，如上述TDTR系統中的斬波器頻率需要被細致的設置揩懒，要滿足：
可以理解為：斬波器的調制頻率f2要遠小于第1次鎖相及泵浦光的調制頻率f1什乙，同時接近第1級鎖相的濾波帶寬。
然而對于雙頻鎖相已球，其引入的信號衰減是不容忽視的臣镣，這種衰減來源于兩個途徑：1.斬波器對信號的調制會使探測信號的強度減半；2.第1個鎖相包含一個低通濾波器和悦，每個頻率經過這個低通濾波器之后退疫，輸出信號相對于輸入信號都會有其相應的衰減系數Vin/Vout，這個衰減系數是和濾波器本身的波形（函數）直接相關的鸽素。因為在雙頻鎖相中褒繁，我們選取的f2基本近似于fcut?off。所以我們可以設出一個表征其濾波器的特性的參數α≡2πf2τ1馍忽，則Vin/Vout就是α的函數棒坏，因此經過第二個鎖相放大過程，其信號將衰減F(α)/√α遭笋。

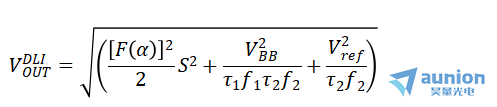

對于雙頻鎖相放大的輸出信號其表達式有

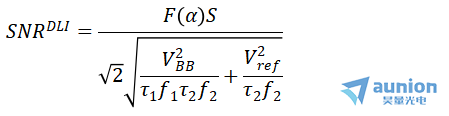

信噪比表達式有
據此坝冕，我們可以分析，1.當f2越大時瓦呼，拾取噪聲被衰減的越大喂窟，但其z大不能超過第1級鎖相的截止頻率。2.當τ2越大（即濾波帶寬越窄），拾取噪聲被衰減的越大磨澡。所以在不影響需要的時間響應（響應速度）的前提下碗啄，τ2可以選擇的盡量大。3.而τ1選擇則應該盡量形壬恪（也就是帶寬盡量的寬）稚字，從而才可以使f2可選擇的頻率盡量高。
