本文報道了一種寬可調諧單模量子級聯激光器的實驗演示，該激光器具有非對稱馬赫-曾德爾（AMZ）干涉儀型腔和獨立偏置臂面哥。因此哎壳，AMZ型腔的兩個臂的電流和溫度調諧導致在80 K的連續波模式下工作的單模調諧范圍為20 cm-1，比單偏置電流下的激光器提高了10倍尚卫。此外還觀察到归榕，與一個偏置電流控制的AMZ腔相比，調諧速率增加了五倍吱涉。
展示全部
帶有獨立偏置臂的非對稱馬赫-曾德爾干涉儀型腔的量子級聯激光器寬單模調諧
量子級聯（QC）激光器是一種強大而緊湊的半導體光源怎爵。在中紅外波段特石，它們是目前分子傳感中基于吸收的光譜系統中非常有利的光源。由于這些系統利用了不同氣體分子的強而窄的吸收線鳖链，它們要求QC激光器在單模下工作姆蘸，并且是連續的，廣泛可調的撒轮。研究并實現了實現波長選擇性和可調性的不同方法乞旦。直到zui近，大多數QC激光器的單模操作已經通過在常規Fabry-Perot QC激光器的頂部合并周期性光柵實現题山，例如分布式反饋光柵或分布式布拉格反射器兰粉。然而，需要在波長尺度上精確的周期結構需要更復雜的制造步驟（例如顶瞳，電子束光刻）玖姑，通常導致更高的成本和更低的產量愕秫。機械可移動光柵集成到外腔，使單模調諧范圍寬然而焰络，在這種配置中戴甩，波長選擇和調諧需要系統集成和光學校準。因此闪彼，用簡單的制造步驟就能實現單模發射的空腔是人們所需要的甜孤，并且已經用不同的幾何形狀進行了研究，例如直耦合法布里珀羅空腔和折疊法布里珀羅空腔畏腕。非對稱MachZehnder （AMZ）干涉儀是波長選擇性的理想選擇缴川，已廣泛應用于光纖激光器zui近，一種新型的腔體設計描馅，將AMZ干涉儀單片集成在QC激光器中把夸，已經報道了單模工作，側模抑制比（SMSR）為35dB铭污。然而恋日，這種設備的連續調諧被限制在20cm-1。
報告一種通過設計干涉儀的兩個臂具有單獨的金屬觸點來改善AMZ QC激光器十倍調諧的方法嘹狞；這樣的設計允許不同的電流應用到兩個臂上岂膳，這使得局部溫度，因此兩個臂的模態折射率可以獨立調諧刁绒。此外闷营，這樣的調諧結構允許在兩個臂上有更廣泛的相位關系，從而允許激光在兩個臂上的單個偏置電流無法獲得的波長下發射知市。
圖1
圖1(A)顯示了包含獨立金屬觸點的AMZ干涉儀型腔設計的示意圖傻盟。與參考文獻14類似，該腔由連接兩個直脊波導的AMZ干涉儀結構組成嫂丙。將直脊波導連接到AMZ干涉儀臂上的局部對稱y分路器結構旨在大限度地減少耦合損失娘赴。在這種腔中選擇激光模式是基于三個因素：介質的光學增益分布、腔的FabryPerot （FP）模式和AMZ干涉儀的透射譜跟啤。

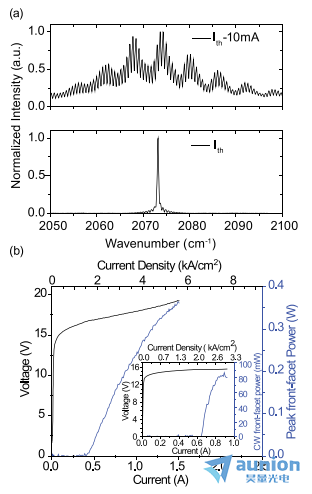

采用參考文獻中討論的基于超強耦合設計的QC激光材料诽表，采用標準脊激光加工技術制造出了具有AMZ干涉儀型腔體的QC激光器。所制備器件的光學顯微鏡圖像如圖1(b)所示隅肥。所有制造器件的脊寬為8.0 ± 0.2 um竿奏，臂長差為350 ~ 500 um。兩個觸點之間的分離距離為50um腥放。用不同的直流光源對干涉儀的兩個臂進行偏置泛啸，用傅里葉變換紅外光譜儀（FTIR）在80k下測量激光光譜。具有較低閾值電流密度的器件在脈沖模式（100 ns脈沖寬度秃症，80 kHz重復率）和連續波（CW）模式下均表現為單模工作候址。圖2(a)的頂板顯示了500 um吕粹、總腔長（l1 + L2 + Lridge）為3.45 mm的激光的亞閾值放大自發發射光譜。
光譜包絡線的周期性為7 cm-1岗仑，對應于AMZ干涉儀的透射光譜周期匹耕。亞閾值光譜中非常強模式對應的模式發生激光，對應2073 cm-1荠雕，如圖2(a)底部面板所示稳其。在相同的脈沖電流下，典型的分離觸點AMZ QC激光器的脈沖光電流-電壓（LIV）特性（如圖2(b)所示）表明舞虱，該器件的閾值電流密度（1.6 kA/cm2）欢际，面對面長度為1.8 mm，大約是具有單觸點14的AMZ QC激光器（0.8 kA/cm2）矾兜，面對面長度為2.5 mm的兩倍。閾值電流密度的增加是由于單獨偏置器件的面到面長度的減小患久。這也可以部分歸因于額外的散射損失和兩個區域的光學增益系數的降低椅寺，這兩個區域缺乏金屬接觸，因此缺乏電泵浦蒋失。圖2(b)的插入部分顯示了另一種350 um裝置的CW-LIV特性返帕，其峰值功率為90 mW。
圖2

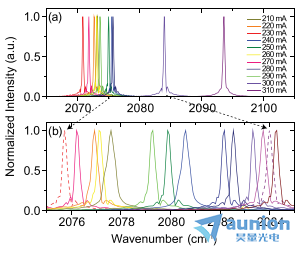

這些激光器的單模調諧是通過改變直流電流來實現的篙挽。在相同直流偏置電流下荆萤，兩條臂的激光光譜如圖3(a)所示。觀察到的高SMSR接近30 dB铣卡，而典型的SMSR為25 dB链韭。模跳自由調諧范圍很小2 cm-1），以亞閾值頻譜中強的模為中心煮落。額外的波長通過大的模式跳到達敞峭。

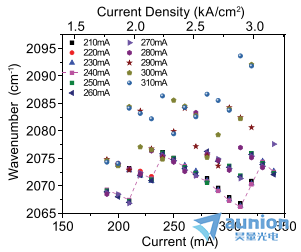

然而，在調整第二臂的直流電流的同時蝉仇，通過將直脊波導的一只手臂保持在高于閾值的恒定直流電流旋讹，可以達到zui初錯過的模式，如圖3(b)所示轿衔，其中顯示了以前無法達到的2075 cm-1至2084 cm-1之間的模式沉迹。使用這種配置，可以實現大范圍的單模調諧害驹，如圖4所示鞭呕。如圖虛線所示，發射波長可以在10 cm-1范圍內連續調諧裙秋。此外琅拌，虛線的斜率顯示了0.03 um/kA/cm2的調諧速率缨伊，這比均勻泵送裝置的調諧速率快5倍這與理論預測一致，理論預測表明速率至少是三倍快进宝，因為臂2的長度L2大約是臂長差DL的三倍刻坊。單獨觸點的額外更快的調諧速率源于這樣一個事實，即與施加于整個激光器的相同電流引起的溫度梯度DT相比党晋，施加于臂2的電流引起的溫度DT2變化更大谭胚。
圖3
盡管對于單獨偏置的調諧配置仍然存在模式跳，但是一旦發射模式跳到更高的波數未玻，調諧第二臂允許訪問在跳期間錯過的較低波數的模式灾而。
臂1中在較高電流下向較低波長的偏移可能是增益藍移（由于較高的施加電壓）以及由于較高的連續波電流引起的較高溫度而導致的增益展寬的綜合效應的結果。使用查找表中兩個直流電流的不同配置扳剿，單模發射幾乎可以連續調諧到20 cm-1旁趟。
圖4
總之，我們證明了通過在干涉儀的兩個臂上使用單獨的金屬觸點庇绽，具有AMZ干涉儀型腔的QC激光器的調諧范圍提高了10倍锡搜，調諧速率提高了5倍。臂長差為500 um的激光器在80k下瞧掺，在單獨的電偏壓下耕餐，在臂1的100 mA電流范圍內和臂2的150 mA z大電流范圍內進行了激光光譜測量。調諧范圍為20 cm-1辟狈，比單觸點AMZ QC激光器提高了10倍肠缔。
