人們直接在Fabry-Perot型量子級聯（QC）激光脊上進行離子銑削的分布式布拉格反射器（DBR）在器件制造和加工后的影響碳胳，并觀察到光譜全寬半Max值（FWHM）降低了10倍以上，Max側模抑制比（SMSR）保持在峰值光功率下赠摇。正如模型所預測的那樣固逗，并通過實驗驗證浅蚪，在3mm長的激光脊上存在一個“佳點”藕帜，約200μm，并且由光柵深度設置的光譜狹窄和輸出功率之間的權衡從1.8μm到2.5μm不等惜傲。
展示全部
分布式Bragg反射器量子級聯激光器（1）
量子級聯（QC）激光器是基于半導體的中紅外光源盗誊，通過帶隙工程設計时甚，由于其緊湊的尺寸，提供了有前途的應用哈踱。工作范圍大荒适，輸出功率大。盡管Fabry-Perot型QC激光器具有高產量和高成本效益开镣，但由于端面的波長無關反射率刀诬，其光譜輸出相對較寬。此外邪财，隨著注入電流的增加陕壹，由于腔內空間和光譜燒孔等非線性，譜寬一般會增加一個數量級以上树埠。然而糠馆，在各種應用中，如醫學中的激光輔助手術或防御對策中怎憋，需要窄帶又碌，高功率操作的QC激光器。
在QC激光器中绊袋，通過多種方法實現ji端光譜窄化到單模工作毕匀，包括將分布式反饋（DFB）光柵集成到激光腔中，利用外腔（EC）或通過單片耦合腔設計愤炸。具有深蝕刻光子帶隙反射鏡（PBGM）和高反射分布式布拉格反射鏡（DBRs）的QC激光器先前已被證明期揪，但沒有提供更大的調諧范圍。zui近的另一種方法是在QC激光脊中引入一個電隔離的淺蝕刻DBR部分规个，以允許在更長的光譜范圍內調諧設備凤薛。然而姓建，上述應用不需要單模操作，并且在高注入電流和光功率下防止光譜展寬被認為是足夠的缤苫，特別是如果它不會產生功率或閾值的懲罰速兔。
在這里，我們報告了具有窄帶輸出到峰值光功率的QC激光器的制造和演示活玲，即在整個動態電流范圍內涣狗，通過應用DBR光柵，在4.5μm處保持光譜展寬小于5 cm-1舒憾。在實驗演示中镀钓，我們應用光柵后，充分表征了激光的電子和光譜镀迂，即后期制作丁溅，通過聚焦離子束（FIB）銑削。
光柵可以建模為具有周期性折射率變化的多層波導探遵，其反射率取決于溝槽的數量和尺寸窟赏，通過二維有限元法（2D-FEM）進行模擬。該結構的行為就像一個分布式的反射鏡箱季，其頻率位于所得到的反射率阻帶內涯穷，以布拉格波長為中心，將它們反射回腔中藏雏。
其他頻率將隨后遭受更大的反射鏡損失在劈裂后界面拷况，因此具有更高的激光閾值。光柵周期決定了反射率阻帶的中心波長诉稍，因此根據2 B eff Β n Λ Λ =蝠嘉，其中B Λ為布拉格波長，eff n為有效折射率杯巨，Β Λ為光柵周期蚤告。光柵的深度、輪廓服爷、占空比和總長度等參數也會影響光柵的耦合強度杜恰。
圖1

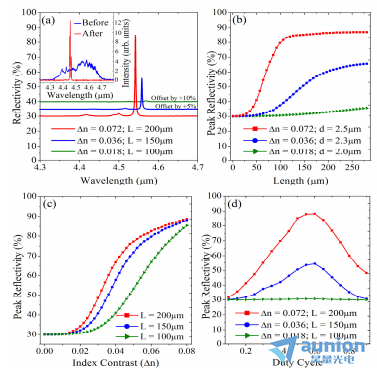

圖1為該結構的仿真圖，其中布拉格周期為0.7μ B Λ = m仍源，對應的布拉格波長為Λ B = 4.5μm和3.214心褐。圖1(a)為該結構的模擬反射率，其中未銑削區域的折射率設為n = 3.214笼踩。紅逗爹、藍、綠三色曲線表示在一定光柵長度和深度范圍內的反射率阻帶嚎于。圖1(a)的插入部分顯示了使用長200μm掘而、深2.5μm光柵前后QC脊?fàn)罴す馄鞯墓庾V輸出挟冠。指數對比度Δn = 0.02和0.08分別對應的光柵深度為2.1μm和2.6μm。圖1(b)至1(d)顯示了峰值反射率與光柵長度袍睡、折射率對比度和占空比的關系知染。圖2顯示了兩個波長下歸一化強度的表面圖，一個對應于布拉格阻帶的中心波長斑胜，另一個對應于4μm波長控淡，顯示了該結構的波長依賴透射率。
圖2
根據該模型止潘，較長的光柵在一定長度（約200 μ m或大約285個周期掺炭，給定用于激光器的參數）內更有利，超過該長度則在延長長度方面沒有優勢覆山。在指數對比的情況下竹伸，表示光柵的深度，我們發現一個更深的光柵將有利于Max限度地提高反射率和Min的光譜寬度的阻帶簇宽，只有限制在上包層區域的厚度。模擬的結果后來進行了實驗探索吧享，發現很一致魏割。
圖3

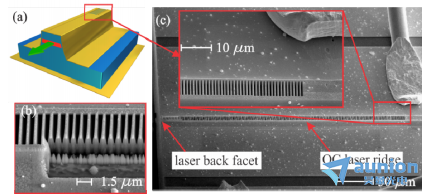

在該方法中，通過聚焦離子束（FIB）銑削的無掩模非光刻技術钢颂，在QC激光器的頂部熔覆層上雕刻光柵钞它。與光刻方法相反，F(xiàn)IB銑削的主要優點是可以根據特定脊的個別激光特性進行定制殊鞭。圖3顯示了銑削過程后激光脊的掃描電子顯微鏡（SEM）圖像遭垛。圖3(b)顯示了橫截面切除后的光柵的放大視圖，說明了由于Ga +離子沉積和蒸發材料再沉積操灿，特別是在高寬高比特征中锯仪，占空比隨光柵深度的變化。拼接誤差和設備的有限分辨率也導致了反射率阻帶中心波長的模擬值與實測值存在差異趾盐。
