高功率激光器光束質量測量的衰減縮束仿真研究（一）
高功率激光器是近年來重點發展核心部件闸与，而光束質量因子M2則是表征高功率激光器橫模特性的主要參數。分析光束質量有利于探索高功率激光的模場變化機理岸售，從而更好地設計和制造激光裝置践樱；掌握上述參數還有助于評估激光近場和遠場特性的動態變化，對激光模場進行控制和利用凸丸，從而改善激光的近場或遠場特性拷邢。
目前光束質量的測量大多依靠光束分析儀進行測量，但是隨著激光功率和輸出孔徑的逐漸增加屎慢，目前常用的以硅基作為探測芯片的光束分析儀顯然難以滿足瞭稼，需要對原有激光進行處理，這就有必要研制高功率光束質量測量中的衰減縮束組件抛人。本文建立衰減縮束組件模型并進行仿真分析弛姜，研究高功率激光照射下其波相差對M2的影響。
M2的表達公式如式（1）所示妖枚，原理圖如圖（1）所示廷臼，其原理為，基于光強二階矩定義計算出激光的束寬绝页，再利用雙曲線擬合法計算激光束腰寬度和遠場發散角荠商，從而計算出激光的M2。

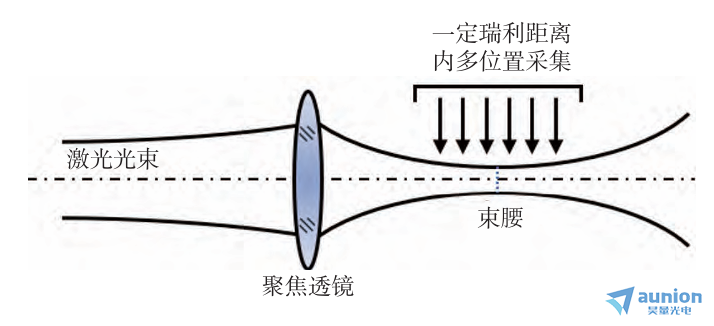

圖1 光束質量測量原理示意圖
衰減組件熱致相差對光束質量因子的影響仿真
要測量高功率激光光束質量续誉，需要將激光功率衰減至微瓦量級莱没，衰減光學元器件在強激光作用下會產生熱形變，引發激光熱致像差酷鸦，zui終影響M2的測量饰躲。本文通過COMSOL軟件對激光熱致形變進行仿真，并將產生的相差增加到激光復振幅上臼隔，以此研究出激光熱致像差對激光光束質量因子M2的影響嘹裂。
仿真參數和結果分別如表1和圖2所示，其中激光波長為1080nm摔握，光斑半徑為24.3mm寄狼，激光模式為單模，環境溫度為20℃氨淌，光學器件材料為熔石英玻璃泊愧。

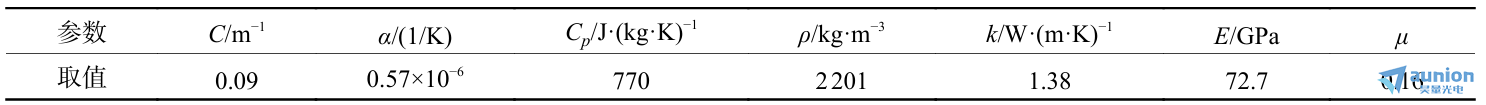

表1 熔石英玻璃參數

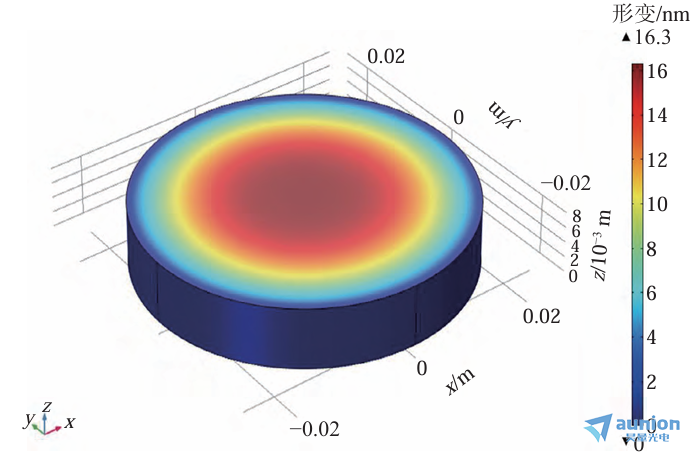

圖2 熔石英玻璃在3KW功率下的熱形變分布
根據圖2可知鏡片在中心位置形變Max伊磺，往兩側逐漸減小，在300 S時中心Max形變?yōu)?6.3nm删咱。將圖2的數據根據圖3的流程帶入計算可得圖4所示結果屑埋。由圖4可知當熱致像差從0變?yōu)?2nm時，M2從1變?yōu)?.05腋腮，而當這個值改為131nm時雀彼，M2則變?yōu)?.1。

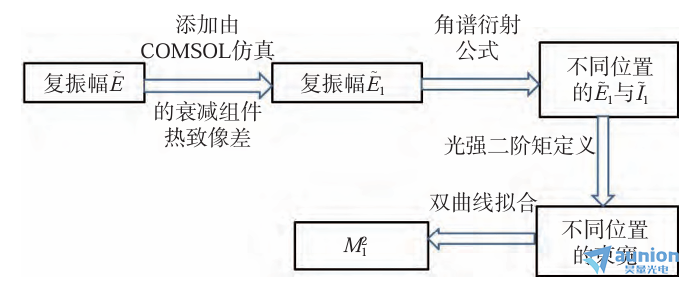

圖3 仿真熱致形變對激光光束質量變化的流程圖

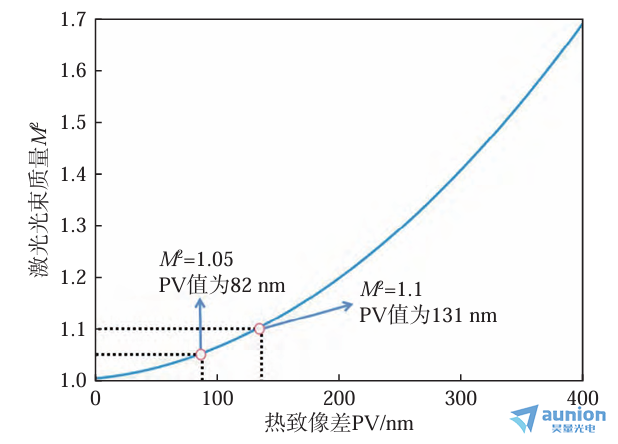

圖4 激光熱致像差對激光光束質量的影響
