高功率激光器光束質量測量的衰減縮束仿真研究（二）
衰減組件偏振特性對光束質量因子的影響仿真

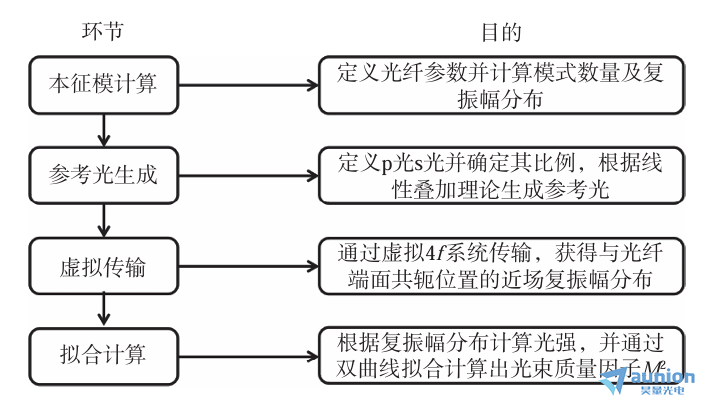

當高功率激光按照一定角度入射到衰減組件中時鹃唯，光的偏振態會發生變化爱榕，這也會對M2的結果產生影響。仿真計算衰減組件偏振特性對光束質量因子影響的流程圖如圖1所示坡慌。
圖1 偏轉特性仿真流程圖

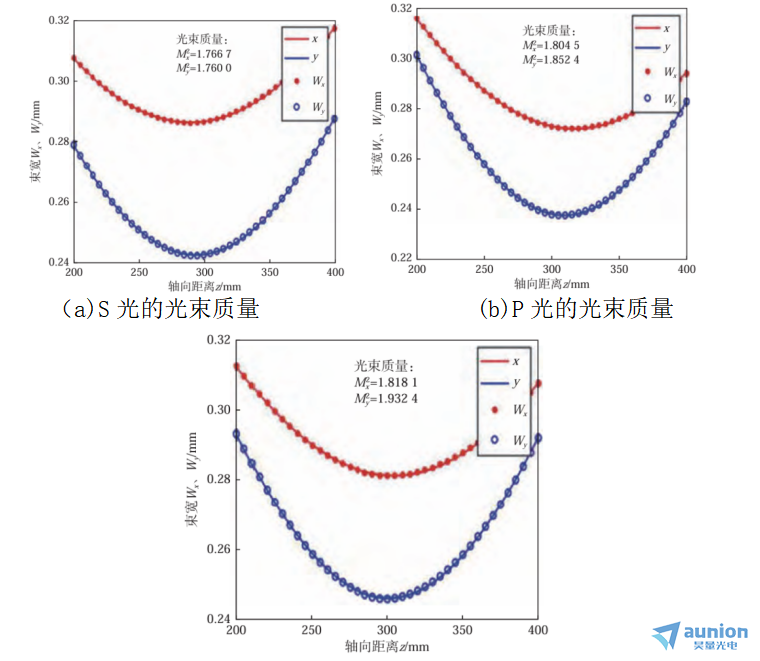

首先根據光纖參數和波長計算出光纖中的偏轉種類和數目黔酥，并計算出對應本征模的復振幅，可以通過改變x和y方向上的偏振光系數來實現s光和p光的切換洪橘。根據計算出的復振幅分布就可以計算出光強并zui終計算出不同偏振態下的M2跪者。圖2為不同偏轉態下仿真所得的到的M2。根據圖2可知單一偏振方向的M2和原始輸出光的M2不同熄求，且s光和p光的M2均小于原始輸出光渣玲。由此可知當光束通過衰減組件時如果發生退偏現象，將會使zui終測量的M2偏小弟晚。
（c)原始輸出光的光束質量
圖2 不同偏振態下的光束質量因子
縮束組件設計原理與仿真

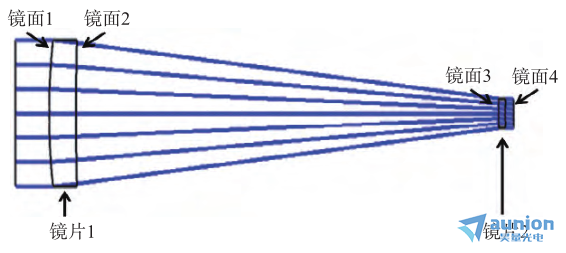

望遠鏡系統是常見的激光縮束準直系統柜蜈，本文采用伽利略型望遠鏡系統，使用中心波長為1064nm的單模光纖激光器指巡，示意圖如圖3所示。
圖3 縮束組件設計光路

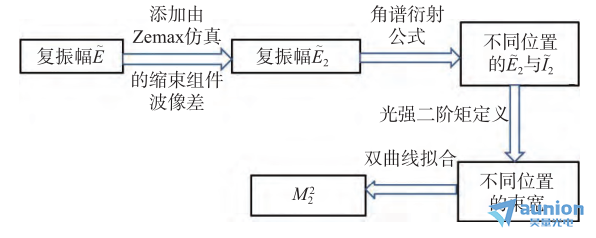

在實際的測試過程中隶垮，鏡片的制造調試誤差會在系統中引入波前畸變藻雪，zui終影響M2的測量。為了驗證波前畸變對M2的影響狸吞，根據圖4所示的流程圖進行仿真勉耀。
圖4 仿真縮束組件波相差對激光M2的影響

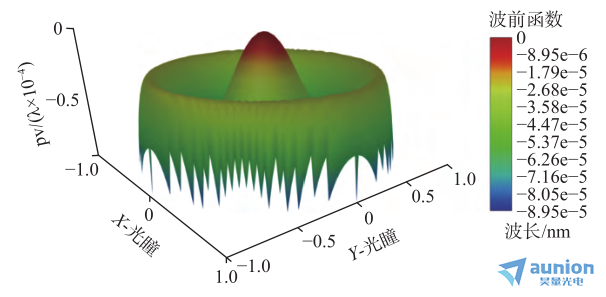

圖5為0°視場下縮束組件的波前圖和各項系數，通過zemax分析可知當入射波長為1064nm時蹋偏，PV值為0.0039λ便斥，低于λ/10的設計要求。
圖5 0°視場下縮束組件波前圖

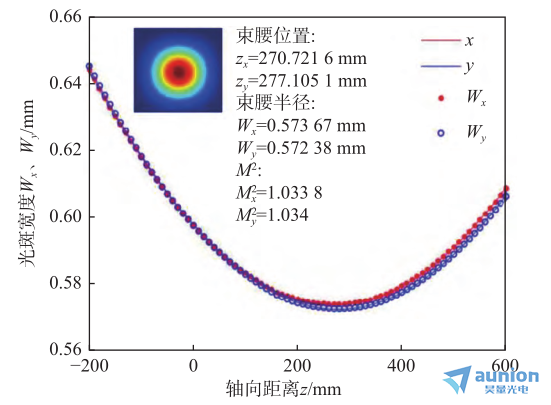

圖6為0°視場下縮束組件的激光M2曲線威始，根據該結果可知枢纠，當視場為0°時，x方向的M2為1.0338黎棠，Y方向的M2為1.0340晋渺。而隨著視場角度的逐漸增大，x方向的傾斜項脓斩、慧差項木西、離焦項、像散項和球差項均增大随静，y方向的傾斜項和慧差項則保持不變八千，計算得到不同視場下的M2吗讶，結果如圖7所示。
圖6 0°視場下縮束組件的激光M2

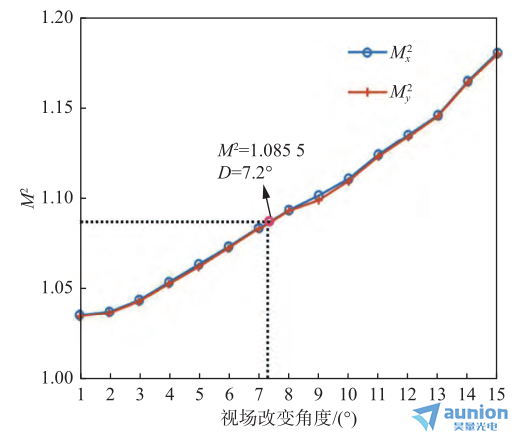

圖7不同視場下的M2
可以明顯看到隨著視場角度的逐漸變大恋捆，水平方向的MX2和豎直方向的My2均出現了不同程度的惡化照皆。當視場從0°增加到7.2°時，M2從1.0330變?yōu)?.0855鸠信，增加了5%纵寝。由此可知，在后續縮束組件的安裝過程中要保證入射光與縮束組件光軸的夾角小于7.2°星立，否則對M2的影響較大爽茴。
綜上可知入射光與縮束組件中心光軸夾角視場小于 7°時和熱致像差的PV值小于 82 nm時，其 對M2的影響小于5%绰垂，并且發現當光束通過衰減組件時室奏，若發生退偏，將導致光束質量測量結果偏小劲装。
