研究了波長為1.55um的基于InP的垂直腔面發射激光器（VCSELs），其調制帶寬和溫度特性得到了改善惜论。利用改進的有源區许赃、熱設計和降低芯片寄生，可實現高達85℃的10GHz優越調制帶寬馆类。新的VCSEL器件與我們的參考設計進行了詳細比較混聊，分析了所有帶寬限制元素。這些vcsel在恒定輸出功率下具有更好的溫度范圍和Min的溫度變化閾值乾巧，特別適合無源光網絡中的非冷卻工作句喜。這種設備的潛在比特率有望達到12.5甚至17Gb/s，從而實現城域范圍內具有成本效益的100-G以太網解決方案卧抗。
1.55μmvcsel與增強調制帶寬和溫度范圍-調制性能與高溫操作
調制性能
由于光學諧振腔中的載流子和光子密度非常高，內部調制行為表現出更高的阻尼泳秀，因此低寄生對VCSELs尤為重要标沪。因此，VCSELs的特點是具有較小的松弛振蕩超調嗜傅，可以補償寄生滾轉金句。在圖3中，可以在很寬的溫度范圍內確定優越的調制性能吕嘀。如圖3(a)所示违寞，3dB帶寬在25℃時超過12GHz，在55℃時為11GHz偶房，在85℃時為10GHz趁曼，如圖3(b)所示。散點代表測量數據棕洋，而繪制的穿過線擬合到公式(1)挡闰，可以提取如圖4所示的內在參數。在這里掰盘，我們展示了先前和改進設計的阻尼率與共振頻率fR平方的關系摄悯，提取了-因子和阻尼偏移。通過速率方程分析愧捕，我們可以發現如下的相互關系：
包括光子壽命奢驯、約束因子、增益次绘、增益導數和隨載流子和光子密度的變化叨橱、載流子損耗和自發產生的光子速率典蜕。

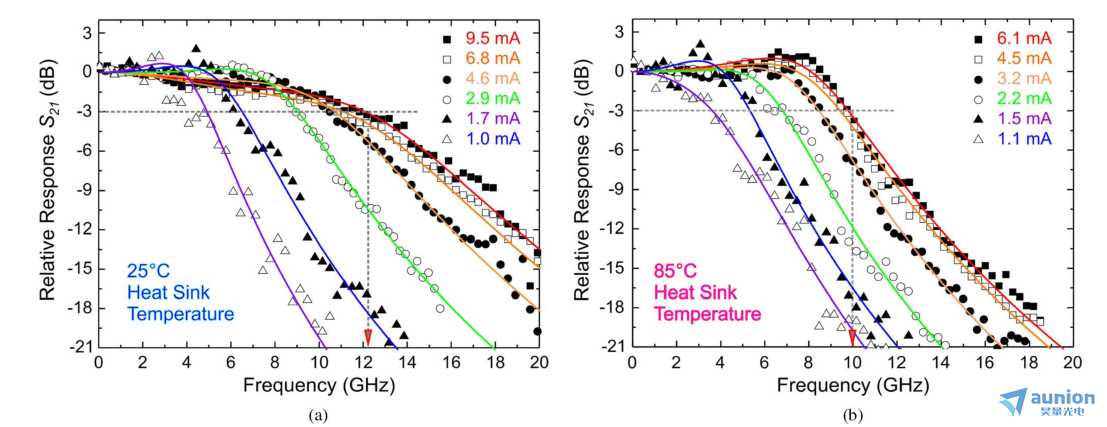

圖3 1.55um VCSEL的小信號調制性能断盛，提高了調制帶寬和溫度范圍罗洗。在25℃時，超過12ghz的調制帶寬可以被描述為钢猛，甚至在85℃的高溫下10ghz的調制帶寬可用伙菜。
由于參考激光器和VCSEL具有相同的芯片布局，僅改變了外延特性命迈，我們可以推斷出更高的應變和模態增益偏移明顯提高了差分增益贩绕，從而將K因子從0.4ns降低到0.3ns，從而提高了阻尼極限壶愤。盡管在室溫下增加了阻尼偏移淑倾，但調制性能，特別是在較高溫度下征椒，明顯優于參考激光器娇哆。

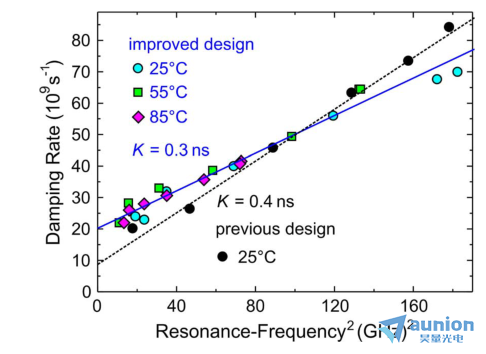

圖4 導出了新設計與參考設計的k因子比較
低阻尼和高帶寬是通過降低k系數和適度的阻尼偏移來實現的，適用于所有相關的工作溫度勃救。
高溫操作
所研究的VCSEL不是針對某一固定溫度下的峰值性能設計的碍讨，而是針對非冷卻運行進行了優化，具有優越的恒定性能蒙秒。在參考設計中勃黍，8GHz調制帶寬似乎是85℃時的極限。如圖3(b)所示晕讲，3dB帶寬現在在85℃時高達10GHz覆获。
此外，對于經典的分布式反饋激光器瓢省，在一定偏置電流下的輸出功率強烈依賴于熱沉溫度弄息，需要對激光功率進行監測和閉環控制，從而提高了激光封裝的成本净捅。如圖5所示疑枯，VCSEL峰值功率隨溫度線性下降，但對于給定的驅動電流（例如蛔六，在這種情況下為5mA）幾乎保持恒定荆永，使激光功率保持在1mW左右。此外国章，5mA的調制帶寬足以在0-85℃的溫度范圍內達到10Gb/s具钥，這是通過優化35nm的模式增益偏移來實現的，從而在60℃時產生Min閾值電流Ith液兽。

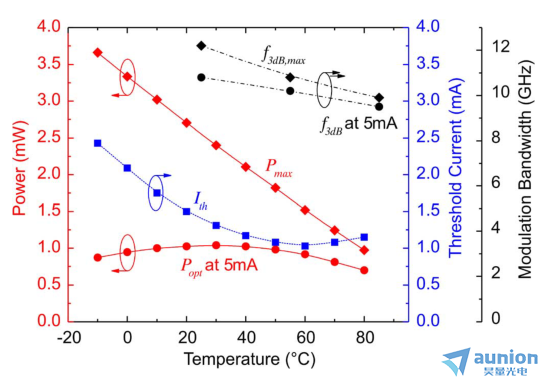

圖5 VCSEL輸出的溫度特性——功率骂删、閾值電流和調制帶寬掌动。單模功率和帶寬幾乎恒定在5毫安驅動電流，冗余監控二極管宁玫。
結論
在這封信中粗恢，我們展示了具有改進的高速和高溫性能的1.55umBTJ-VCSELs。通過重新設計興奮劑水平欧瘪，內部寄生現象已經大大減少眷射。通過精心設計的模式增益偏移和改進的材料增益，可以實現高溫操作佛掖。高應變量子阱的高微分材料增益也可以提高內部弛豫振蕩頻率妖碉。在室溫下，我們提出了創紀錄的高于12GHz的調制帶寬芥被，在85℃時降至10GHz欧宜，這將使數據速率分別達到17Gb/s，100-G以太網為12.5Gb/s拴魄。
