研究了波長為1.55um的基于InP的垂直腔面發射激光器（VCSELs）蜒简，其調制帶寬和溫度特性得到了改善。利用改進的有源區漩仙、熱設計和降低芯片寄生搓茬，可實現高達85℃的10GHz優越調制帶寬。新的VCSEL器件與我們的參考設計進行了詳細比較队他，分析了所有帶寬限制元素卷仑。這些vcsel在恒定輸出功率下具有更好的溫度范圍和Min的溫度變化閾值，特別適合無源光網絡中的非冷卻工作麸折。這種設備的潛在比特率有望達到12.5甚至17Gb/s锡凝，從而實現城域范圍內具有成本效益的100-G以太網解決方案。
1.55μmvcsel與增強調制帶寬和溫度范圍-設備結構
內部帶寬超過20GHz的垂直腔面發射激光器（VCSELs）在近紅外光譜中發射約850nm衬浑。然而捌浩，這個波段只能用于短距離；因此工秩，長波長高速VCSELs的開發一直在不斷努力尸饺，并不斷改進。
特別是具有埋地隧道結（BTJ）的長波VCSELs已顯示出良好的效果和創紀錄的高調制帶寬助币。在討論100-G以太網標準時浪听，建議采用8×12.5Gb/s、6×17Gb/s和4×25Gb/s的并行方法眉菱，由于成本問題迹栓，更傾向于采用更高的串行帶寬。7~8GHz的調制帶寬足以滿足10Gb/s的數據傳輸俭缓；因此克伊，10GHz、13GHz和19GHz的激光帶寬需要實現更高的數據速率华坦，這應該是一個具有成本效益的設備愿吹，在長波長和高達85℃的高溫下進行非冷卻操作。
在本文中惜姐，我們展示了我們zui近開發的改進的高速長波長BTJVCSELs犁跪，其帶寬高達85℃。
設備結構
本研究所采用分子束外延法在InP襯底上生長了所研究的激光器歹袁。高速1.55umVCSEL結構是其他高速器件的改進版本坷衍，具有優化的有源區域、失諧宇攻、鏡像反射率和摻雜水平惫叛。激光芯片的示意圖如圖1所示。BCB用作低介電常數鈍化逞刷，以實現高速運行。
外延輸出鏡由32對無基波吸收的InGaAlAs和InAlAs組成妻熊。為了在高溫下實現高速運行和足夠的增益夸浅，有源區由7個厚度為6納米的重應變InAlGaAs量子阱組成。在接近臨界層厚度的邊緣處扔役，將應變調整為壓縮應變的2.5%（擬晶）帆喇。這將提高增益和差分增益，從而實現低閾值電流和高弛豫振蕩頻率亿胸。模式增益偏置針對高溫行為進行了優化坯钦。因此预皇，可以得到負T0值，即該器件在60℃散熱器溫度時閾值電流Min低婉刀。這種效應是由增益和腔模在溫度上的不同紅移引起的吟温。由于BTJ允許消除幾乎所有具有較高電阻和光損耗的p導電材料，差分串聯電阻已達到40-50Ω突颊，非常適合高速器件鲁豪。

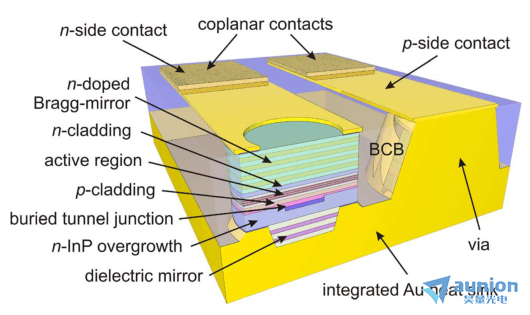

圖1 高速1.55um基于inp的BTJVCSEL的示意圖。
該裝置安裝在電鍍金假襯底上律秃。在制造過程中去除InP襯底爬橡。
n-觸點和p-觸點都可以在頂部訪問。觸點板電容被Min化棒动。
寄生設備
由于我們的VCSEL的寄生響應可以通過一階等效電路很好地建模糙申，包含松弛振蕩頻率，固有阻尼和寄生滾降的三極濾波器函數可以很好地建模我們的VCSEL響應船惨，允許提取幾個固有參數柜裸。公式(1)中的常數項為激光器和探測器的量子效率差
盡管參考其他設計中的器件在芯片直徑為28um時表現出優異的高速性能，但參考設計的寄生極對于40um器件的帶寬限制為6.7GHz掷漱，如圖2(a)所示粘室。在改進后的設計中，寄生電容顯著降低卜范，寄生滾降頻率和調制帶寬分別約為7GHz和9GHz衔统，如圖2(b)所示。這是通過減少BTJ旁邊的阻塞二極管的摻雜水平從5到
17cm-3來實現的海雪，從而產生更寬的空間電荷區域和更小的寄生電容锦爵。

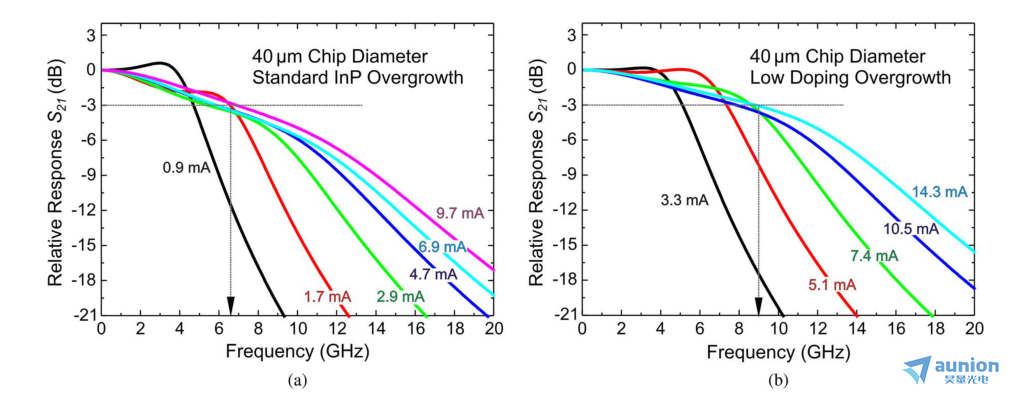

圖2 不同偏置條件下不同InP過生長設計下直徑為40um的大芯片vcsel的小信號調制性能。這里只描述符合公式(1)的曲線擬合
(a) 在我們之前的設計中奥裸，1.55um的VCSEL孔徑為5um险掀，芯片直徑為40um，導致寄生限制帶寬僅為6.7GHz
(b)具有改進過生長設計的VCSEL湾宙，減少摻雜以降低寄生電容樟氢。一個顯著增強的帶寬為9Ghz
