我們演示了28Gb /s NRZ-OOK在無DCF鏈路上傳輸長達10公里瘦麸，使用單片VCSEL谁撼，直接檢測和基于mlse的接收器進行低成本，短距離互連瞎暑。在性能優化方面也研究了DSP的復雜性彤敛。
采用1530nm vcsel,直接檢測和MLSE接收機實現光互連的28Gb/s NRZ-OOK
隨著我們進入百萬兆時代勿她，數據中心和高性能計算系統等系統需要高帶寬袄秩、低成本和節能的支持技術來服務于它們大規模的機架內和機架間連接》瓴ⅲ考慮到這種對容量日益增長的需求之剧，光學是在Gb/s數據速率下超過幾米的互連中有前途的解決方案。為此砍聊，直接調制的垂直腔表面發射激光器（VCSELs）與單模光纖（SMFs）結合是很有希望的候選者背稼。1550納米VCSELs和SMF傳輸?shù)男逻M展包括使用相干檢測在400公里以上傳輸25 GBd偏振分復用（PDM） 4級脈沖幅度調制（PAM）信號和使用直接檢測（DD）在4.2公里以上傳輸25 gb /s NRZOOK信號。為了實現比目前報道的更簡單玻蝌、更環保蟹肘、更具成本效益的發射器和接收器實現，并擴大覆蓋范圍和對色散（CD）的容忍俯树，在本文中帘腹，我們報告了28Gb /s NRZ-OOK信號的產生和傳輸超過10公里，而在鏈路中不使用任何色散補償光纖（DCF）许饿，使用單片1530納米VCSEL阳欲。直接檢測和基于高性能Max似然序列估計（MLSE）的接收器來補償累積的CD。結果表明，我們提出的解決方案具有實現經濟高效且節能的波分復用（WDM） 100 Gb/s（即4λ×28 Gb/s）數據中心內部連接（長達2公里）的潛力球化。以及數據中心互連和城域網絡（長達10公里）秽晚，利用節能的VCSELs技術和廉價的直接檢測。
實驗裝置
用于性能評估的實驗裝置如圖1(a)所示赊窥。在發送端產生28Gb /s的PRBS爆惧。產生的電信號具有峰對峰振幅Vpp = 900 mV狸页，并被饋送到偏置T中锨能，以便直接調制1530 nm的VCSEL。VCSEL使用11ma的驅動電流進行偏置芍耘。VCSEL輸出光消比為8.08 dB址遇。實驗中使用的長波VCSEL是基于InP材料體系的多量子阱激光器。該器件設計的核心是采用再生n摻雜InP材料的光刻定義的埋藏隧道結（BTJ）斋竞。這種結構提供了電約束倔约，減少了熱量的產生，在高溫下實現了出色的直流和射頻性能坝初。這種激光器使用兩個介電DBR反射鏡浸剩，而不是在VCSELs中傳統使用的半導體反射鏡。介質材料之間的大折射率差使得實現具有高反射率的極薄dbr成為可能鳄袍。隨后绢要，激光器具有非常短的諧振腔，約為2.5μm拗小。這種短腔設計重罪，加上對外延結構、臺面尺寸和鍵合板電容等性能的精心優化哀九，有助于Max限度地提高高達18 GHz的射頻性能剿配。結合低閾值電流，器件能夠以28 Gb/s或更高的速率直接調制阅束。VCSEL輸出處的光學眼圖如圖1 (b)所示呼胚。接下來，28gb /s NRZ-OOK信號通過標準單模光纖（SMF）的幾個線軸發射息裸，即超過1公里蝇更，2公里，5公里和10公里的SMF界牡。
注意簿寂，鏈接中沒有使用DCF。分別傳輸1公里宿亡、2公里常遂、5公里和10公里后，每個光纖線軸輸出處的光學眼圖如圖2 (c)-(f)所示挽荠。我們可以觀察到克胳，由于CD誘導的啁啾激光信號的相位到幅度轉換平绩，在傳輸?shù)?公里后，眼睛的開口明顯減小漠另，并且在更遠的傳輸距離（5公里和10公里）時捏雌，眼睛圖的退化進一步增加。在接收端笆搓，使用可變光衰減器（VOA）改變接收的光功率性湿，信號在30GHz 3 db帶寬的光電二極管（PD）上檢測。光電二極管的輸出被送入50gs /s的實時示波器满败，數據被捕獲并由DSP離線處理肤频。在離線DSP中，信號首先被重新采樣到每個符號兩個采樣算墨，然后使用MLSE算法來均衡信道失真并解碼接收到的波形宵荒。基于接收到的信號净嘀，MLSE估計信道并決定可能發送到發射機的序列报咳。歐幾里得距離和每個符號兩個樣本用于分支度量的計算。BER估計超過200萬個符號挖藏。

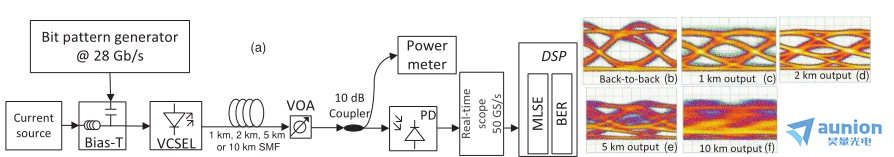

圖1:(a)實驗設置暑刃；
(b)-(f)連續和超過1公里、2公里熬苍、5公里和10公里SMF的光學眼圖
結果與討論
為了評估系統性能稍走，BER測量作為接收光功率的函數在以下情況下進行：i)背靠背；以及ii)在傳輸超過1公里柴底、2公里婿脸、5公里和10公里的SMF后。結果如圖2(a)所示柄驻。正如我們所看到的狐树，在1公里和2公里無DCF鏈路上的傳輸可以實現1.25 dB和1.5 dB的靈敏度損失，與以10-3（假設FEC限制）為參考的背靠背情況相比鸿脓。此外抑钟，從圖2(a)中可以看出，在SMF傳輸超過5 km和10 km時野哭，傳輸性能分別比背對背傳輸降低了2.45 dB和4 dB （BER=10-3）在塔。使用16狀態MLSE得到圖2(a)所示的結果。接下來拨黔，我們研究了在5公里傳輸后蛔溃，采用4、8、16和64狀態MLSE的基于MLSE的接收器的復雜性的影響贺待。結果如圖2(b)所示徽曲。我們觀察到MLSE-16獲得了非常佳的性能。較簡單的方案如MLSE-4在BER=10-3時的性能差約0.5 dB麸塞，而MLSE-8在低輸入功率下的性能與MLSE-16相似秃臣，在輸入功率高于Pin=-16 dbm時性能略差。此外哪工，從圖2(b)中MLSE-64對應的曲線可以看出奥此，更高的MLSE復雜度并沒有導致顯著的誤碼率提高。zui后正勒，10公里傳輸情況下的MLSE復雜度結果如圖2 (c)所示得院。4狀態MLSE的性能是不可接受的，而選擇8狀態MLSE可以顯著提高誤碼率性能并降低誤差下限章贞。16態MLSE可以實現非常佳性能，而將復雜度增加到64或256態并不會帶來顯著的好處非洲，因為啁啾和色散會嚴重降低性能鸭限。

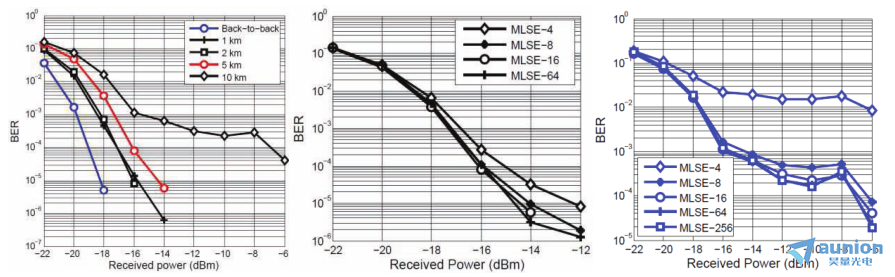

圖2 (a): i)背靠背情況下的誤碼率與接收光功率；傳輸后：1公里两踏、2公里败京、5公里和10公里的SMF。（條件：I = 11 mA, Vpp = 900 mV梦染， 16態MLSE補償CD）赡麦；
(b)、(c)分別為傳輸超過5公里和10公里后的誤碼率與接收光功率的比值帕识。（MLSE復雜度：4泛粹、8、16肮疗、64和256狀態的MLSE）
我們成功地演示了28Gb /s NRZ-OOK在10公里SMF鏈路上的傳輸晶姊，該鏈路通過直接檢測和基于MLSE的數據解碼實現，而無需在鏈路中使用色散補償光纖伪货。結果表明们衙，我們提出的設計可以成為一種潛在的技術，為數據中心和下一代100Gb /s短距離城域網實現低成本的WDM 100Gb /s（即4λ×28gb /s）光互連碱呼。
