垂直腔面發射激光器（VCSELs）在1.55um具有高調制帶寬和低衰減的低成本哑姚。與其他直接調制激光器一樣，激光啁啾在高數據速率下限制了標準單模光纖中的鏈路長度芜茵，并且光纖色散會導致誤碼率（BER）損失叙量。這可以通過色散補償光纖（DCFs）來克服。本文研究了單片生長的1.55umVCSELs利用DCF來增加可能的鏈路長度的調制性能九串。在10Gb/s的傳輸速率下進行了數據傳輸實驗宛乃，首次展示了該類型激光器色散相關的誤碼率性能。
色散補償光纖的1.55μmvcsel調制性能-高速特性與數據傳輸實驗
高速特性
在芯片級驗證了小信號調制性能谆奥，如圖3所示。對不同偏置電流下VCSEL芯片的小信號頻率響應進行了測量拂玻。測量使用HP8510C矢量網絡分析儀與匹配校準的光電二極管酸些。采用級聯微探針對芯片進行探測，并利用標定基板對芯片平面進行標定檐蚜。實線適用于三極濾波函數魄懂，包括弛豫振蕩頻率、本征阻尼和寄生闯第。曲線擬合允許提取調制電流效率因子和熱限制Max松弛振蕩頻率等幾個固有參數市栗。室溫時帶寬超過11GHz，85℃時帶寬降至8GHz咳短，足以滿足10Gb/s的數據傳輸填帽。

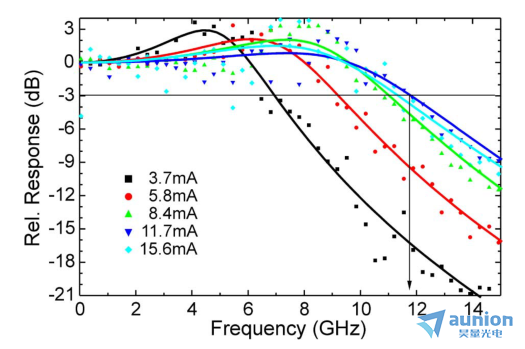

室溫下1.55um VCSEL的小信號頻率響應
實線適合于三極濾波器函數
數據傳輸實驗
在直接調制速率為10.3Gb/s、不歸零數據（偽隨機比特序列（PRBS）模式長度）的情況下咙好，通過可變長度的標準SMF的未放大傳輸鏈路篡腌，對VCSEL-TOSA的傳輸性能進行了評估。圖4為室溫下背靠背記錄的眼圖（BTB）勾效。睜著眼睛可以無差錯地傳輸高達10公里的SMF和85攝氏度的數據嘹悼。對于更長的距離叛甫，則需要色散補償。因此杨伙，我們評估了總色散為706ps/nm合溺、Max插入損耗為2.8dB的DCF的影響。對總色散進行了調整缀台，使其能夠補償高達40公里的SMF棠赛。為了獲得非常佳的高速性能，這些VCSELs在其熱滾轉附近被驅動膛腐。因此睛约，內部溫度在整個操作范圍內是相同的。

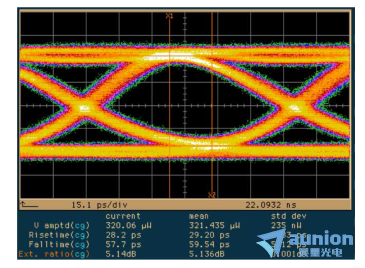

圖4 VCSEL模塊BTB在10.3Gb/s哲身，9mA偏置電流辩涝，25℃，231-1 PBRS勘天，16mA峰對峰調制電流下的眼圖
因此怔揩，盡管由于設置限制，實驗是在室溫下進行的脯丝，但對色散相關的誤碼性能的研究也有望適用于高達85℃的擴展散熱片溫度商膊。使用實驗室環境的低噪聲接收器，評估了低至23dbm的無誤差接收功率宠进。由于基于VCSEL的通信解決方案應該是廉價的系統晕拆，因此我們有意使用來自商業低成本通信模塊的誤碼率（BER）檢測器，該檢測器具有較高的本實驗噪聲材蹬，限制了傳輸長度实幕。注意，實驗中沒有實現EDC和摻鉺光纖放大器堤器。圖5顯示了幾種光纖組合的誤碼率測量結果昆庇。日志含義所有配置實現無錯誤操作，未檢測到錯誤層闸溃。對偏置和調制條件進行了微調整吆，以獲得非常佳的誤碼率性能，實現了約6dB的消光比圈暗。

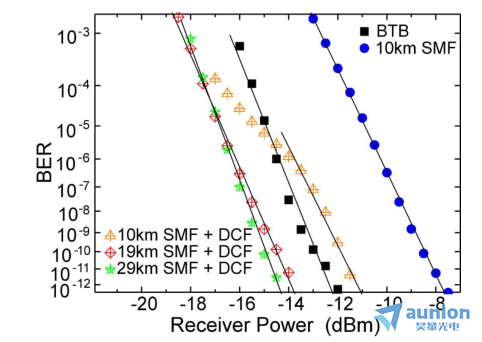

在室溫下掂为，BERs直接調制1.55-um VCSEL的速率為10Gb/s和各種光纖鏈路
對于超過20km的鏈路，光纖在1.55um處的低衰減為0.19dB/km员串，而不是在1.3um處的0.33dB/km，補償了DCF的插入損耗昼扛。圖6顯示了10gb/s時城域光纖鏈路的總色散對1.55um直接調制VCSEL的誤碼率的影響寸齐。

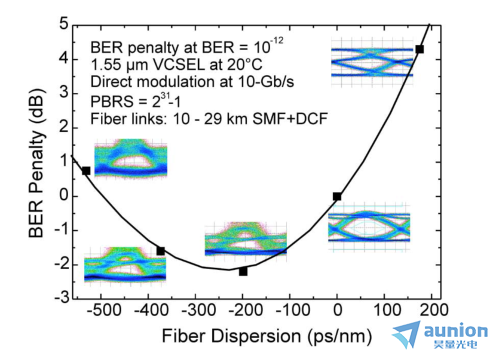

圖6 城域范圍和10Gb /s光纖鏈路的BER懲罰與總光纖色散
無DCF傳輸時的正色散值
相應的眼圖如插圖所示
對于某些光纖色散欲诺，BER懲罰可以保持較低，甚至達到負值渺鹦。相應的眼圖在記錄的數據點旁邊作為插頁顯示扰法。當色散在200ps/nm左右時，觀察到2.2dB的負色散懲罰毅厚。這種誤碼率懲罰功率的增益幾乎可以補償DCF的插入損耗塞颁。此外，通過這種分散管理吸耿，可以在更遠的距離上實現更高的比特率祠锣，如12.5Gb/s。
結論
在本文中咽安，我們展示了我們新的1.55um VCSELs在帶有DCF模塊的TOSA封裝中的傳輸性能伴网。如果選擇好的負鏈路色散，負BER懲罰甚至可以補償DCF的插入損失妆棒。我們研究了一種經濟有效的解決方案澡腾，特別是如果一個DCF光纖由許多CWDM VCSELs共享，以增加鏈路長度和/或Max啁啾限制鏈路帶寬糕珊。因此动分，直接調制vcsel的無源光網絡在10-40公里城域范圍內的現有SMF鏈路上以10Gb/s（或可能12.5Gb/s）的速度運行是可行的。
