目前的非接觸測量方式對測量裝置自身受環境沖擊振動產生的影響考慮較少纠吴，這會對測量效果產生影響硬鞍。文中提出了一種振動自補償?shù)牡统杀镜臏y振方法,采用位置探測器測量振動信號,并利用 MEMS 加速度計測量測振系統自身振動用于補償。經補償后,環境振動沖擊對使用位置探測器方法得到的振動測量結果的影響顯著減弱戴已。
基于位置探測器和加速度計的補償測振法
基于位置探測器（PSD）的測振法目前廣泛應用于工業和實驗之中固该，具有成本較低和結構簡單等優點。該方法在測量中的主要設備為PSD和激光器糖儡，測量的是測振系統和待測物體之間的相對位移伐坏，該位移是由待測物體的表面振動和測試系統本身振動兩方面所引起的，當環境影響較大時測振系統自身的振動會對測試產生較大影響握联，因此這部分影響必須考慮桦沉。
本文提出了一種低成本的對系統自身振動補償?shù)臏y試方法。利用PSD獲取測振系統和被測物體的相對位移金闽，并利用與測振系統固連MEMS加速度計測量系統自身振動纯露，以實現測振系統所受環境振動的補償。
基本原理如圖1所示代芜，實際試驗系統如圖2所示埠褪。激光準直后經反射鏡反射到被測面，反射光入射到PSD挤庇，被測物體的振動將會引起光斑的位置移動钞速。在實際實驗中，將被測物體放置在納米位移臺上罚随，以此模擬物體的振動玉工。

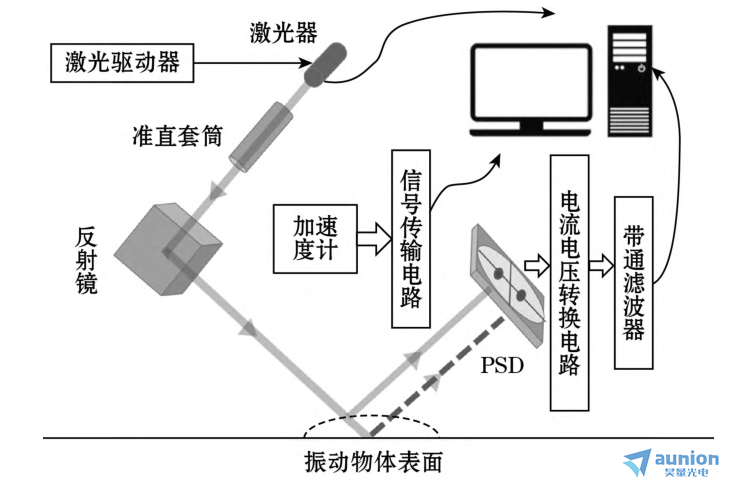

圖1 PSD振動測量原理示意圖

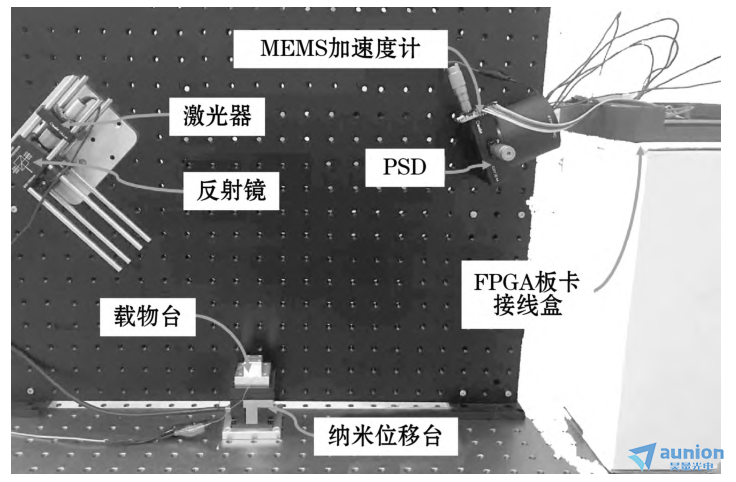

圖2 基于PSD振動測量實驗系統
MEMS加速度計和測振系統固連羽资，通過感知測振系統相對于慣性坐標系的加速度計算得到位移量淘菩，計算的方法如下所示：
假設測到的加速度信號為：
，其中
是測量誤差，f(t)是加速度和時間相關的函數潮改。
經過二次積分可得：
狭郑，s(t)為MEMS加速度計位移，
和
為測量誤差汇在。
由上述結果可知經過多次積分后翰萨，原本的測量誤差會被放大并zui終造成結果與實際嚴重不符，所以需要對信號做正確的處理糕殉，本文采取Min二乘法亩鬼。
整套系統的連接方式和數據同步處理流程分別如圖3和圖4所示。

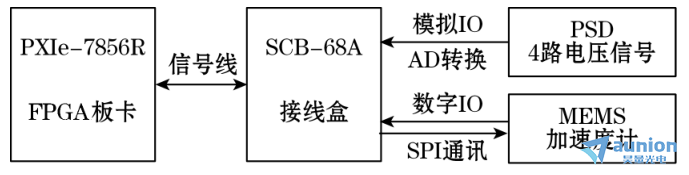

圖3 FPGA板卡阿蝶、PSD及加速度計的連接方式

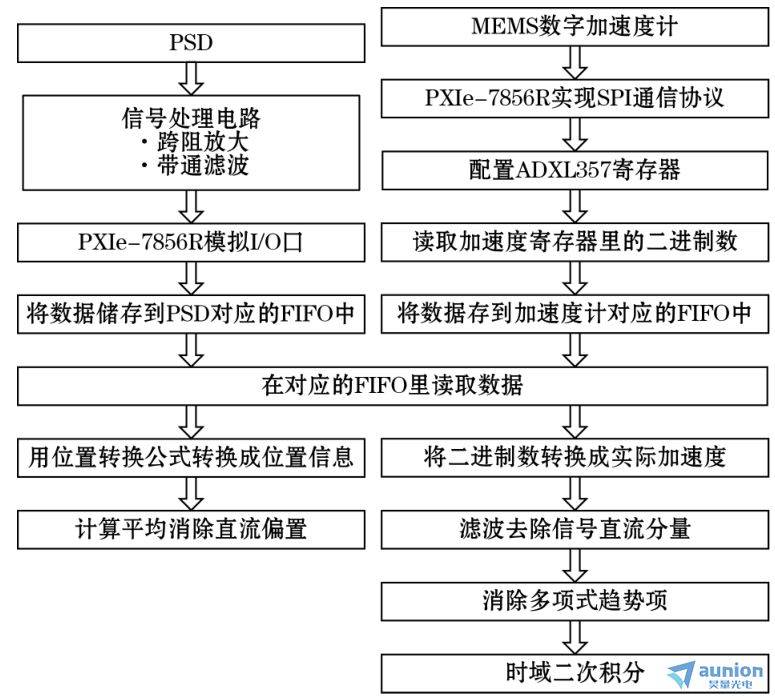

圖4 數據同步與處理
為了驗證本文方法對測量結果的補償效果雳锋，通過控制高精度納米位移臺產生200HZ的5um振幅，并且采集信號羡洁，測試時間為十秒玷过。圖5(a)和分別是PSD和加速度計測量得到的結果，圖6則是截取圖5其中一段之后所得到的分析結果筑煮。圖6(e)和圖6(f)是 PSD 測量結果經過 MEMS 加速度計補償后的效果,可以看出系統自身振動得到補償,待測物體的等幅正弦振動得以呈現辛蚊。

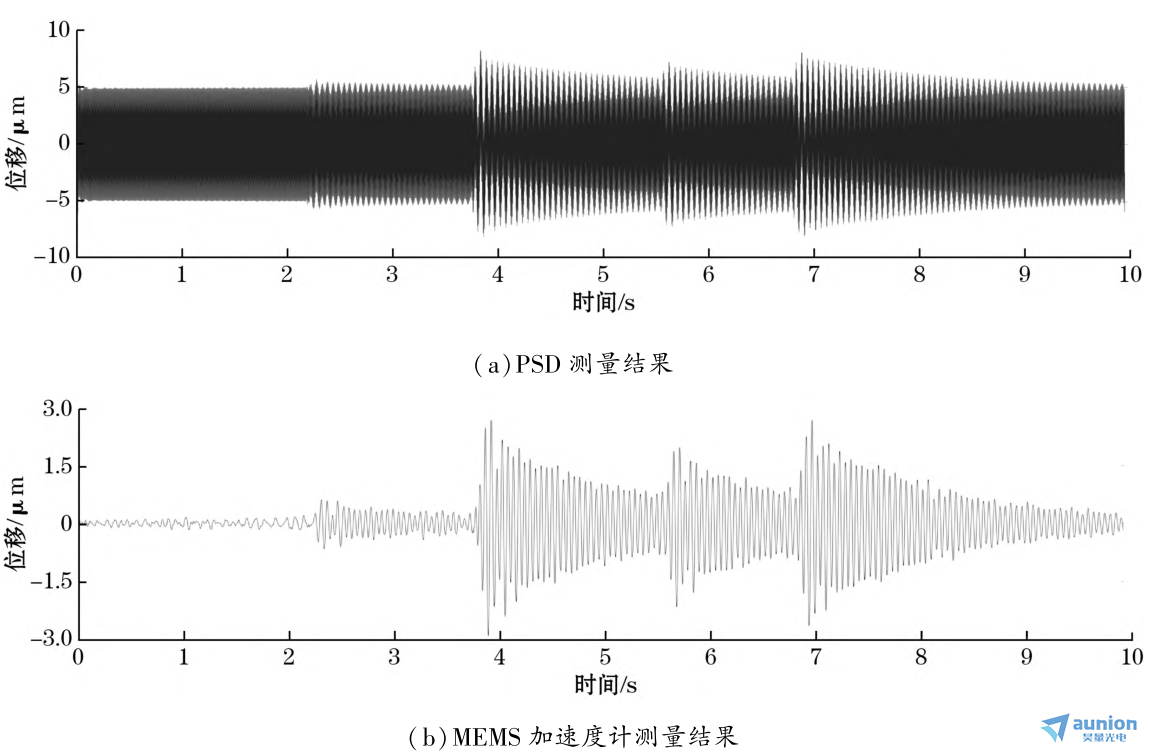

圖5 環境引入振動情況下的 PSD 與 MEMS 加速度計對待測物體振動的測量結果

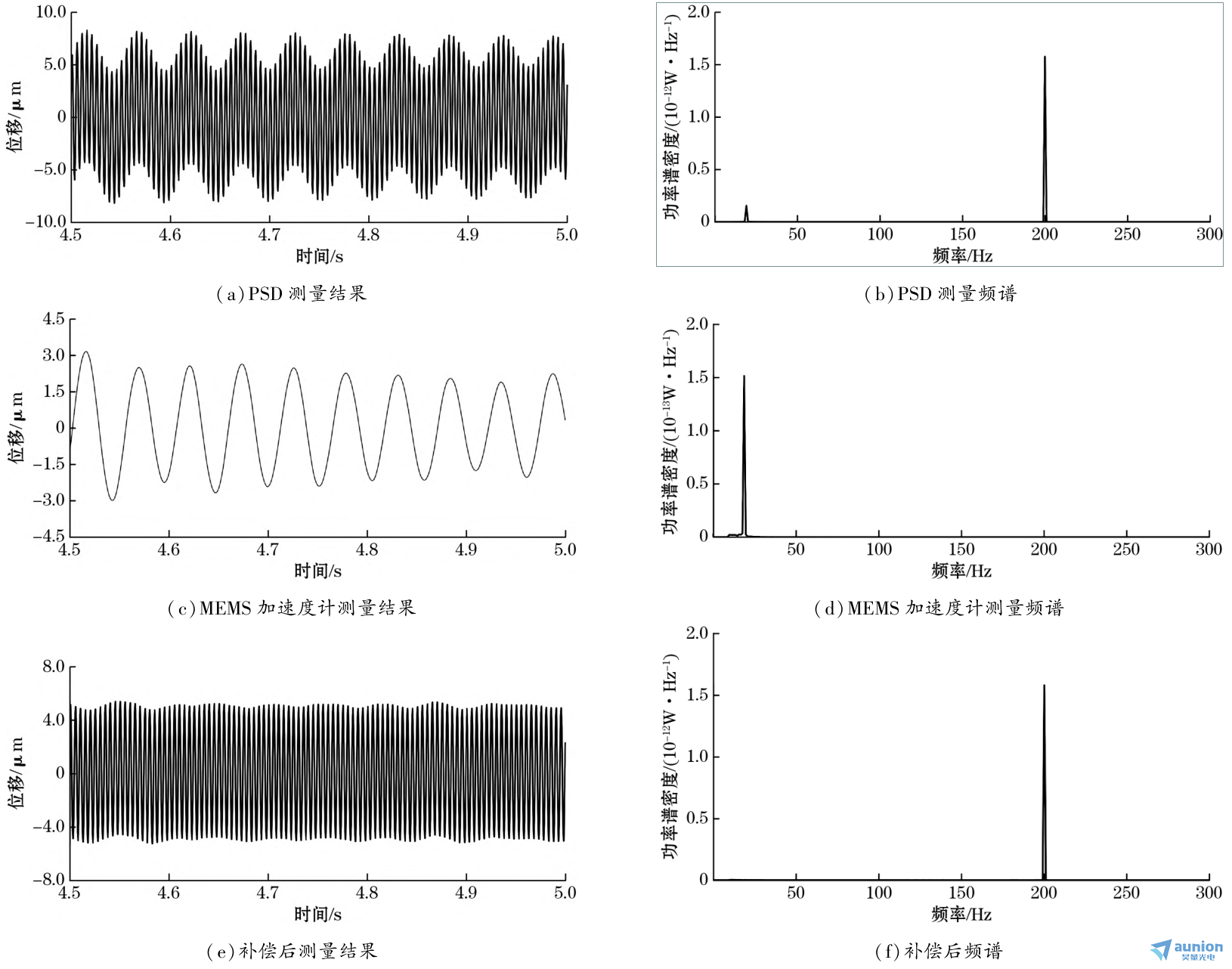

圖6 環境引入振動情況下對 200 Hz 物體振動信號測量及補償結果
