液態變焦透鏡在顯微鏡領域的應用

正文

液態變焦透鏡在顯微鏡領域的應用

（本文部分譯自Focus-Tunable Lenses Enable 3-D Microscopy（DAVID LEUENBERGER, OPTOTUNE AG, AND FABIAN F. VOIGT, UNIVERSITY OF ZURICH））



1.介紹

顯微鏡初學者可能會感到困惑，當他們注意到樣本中只有輕微失焦的部分在圖像中看起來卻模糊得多屁药。人眼看到的景深似乎比相機看到的景深要大得多粥血。這種令人困惑的效果之所以發生，是因?yàn)檠劬δ軌蛘{(diào)節焦距：在使用顯微鏡觀察時酿箭，用戶會不斷地——通常是無意識地——通過調整眼球晶狀體的焦距來改變聚焦平面复亏，而不需要觸摸調焦旋鈕。因此缭嫡，自顯微鏡發明以來缔御，可調焦距的鏡頭能夠幫助研究人員對微觀物體的三維形狀和紋理有了更直觀的感知。



在現代顯微鏡中實現類似裝置妇蛀，用于電子圖像采集是非常理想的耕突。如今，科學家們?cè)絹?lái)越需要在越來越短的時間尺度上评架，以高空間分辨率成像活體生物的結構和功能【熳拢現代生物顯微鏡也在逐漸從成像夾在載玻片和蓋玻片之間的小樣本，轉向3D細胞培養纵诞、整個胚胎上祈，甚至在動物體內成像，以便在更自然的環境下研究發育和生理學。



傳統獲取三維成像數據需要通過使用載物臺或壓電驅動的物鏡Z軸掃描器來機械地移動物鏡或樣本登刺。由于這些設備中移動部件的機械慣性籽腕，實現數百um Z范圍內的體積掃描速率超過10至20 Hz是非常具有挑戰性的。



一種稱為“遠程聚焦”的替代解決方案涉及改變光線進入或離開顯微鏡物鏡時的會聚度纸俭，以分別誘導激發或發射焦點的軸向移動皇耗。各種可調光學元件可以用于此目的：例如，空間光調制器揍很、可變形鏡和變焦透鏡郎楼。由于其低成本、簡單的構造和控制以及廣泛的調焦范圍女轿，可調焦距透鏡特別適合于要求快速體積采樣且分辨率適中的顯微鏡應用。



在這篇應用文章中壕翩，我們專門討論了沿光軸聚焦的液態變焦透鏡的使用蛉迹。根據液態變焦透鏡的實現方式和光學性能要求，可以實現 30-700 um的軸向聚焦范圍放妈。關于在顯微鏡中使用液態變焦透鏡的大多數討論的技術細節北救，也適用于其他應用。液態變焦透鏡具有大光圈芜抒、快速響應和驅動時間以及良好的光學質量珍策，為顯微鏡下的多種應用提供了廣闊的前景。在本應用文章中宅倒，我們討論了在三種不同的顯微鏡方法中實現快速軸向聚焦的液態變焦透鏡的應用：(1) 傳統的寬場熒光顯微鏡攘宙，(2) 熒光共聚焦顯微鏡，以及 (3) 雙光子顯微鏡拐迁。





2.液態變焦透鏡技術

Optotune的液態變焦透鏡基于彈性聚合物材料蹭劈。透鏡的核心部分由一個薄膜組成，它在充滿液體的腔室和空氣之間形成一個界面（圖1）线召。為了調節焦距铺韧，一個音圈執行器對圍繞透鏡清晰孔徑的液體儲層施加壓力。液體因此被壓入透鏡中心缓淹，改變薄膜的曲率哈打。控制液態變焦透鏡非常簡單讯壶，只需要一個現成的電流控制器或透鏡驅動器料仗，為透鏡提供0到290 mA的電流即可。

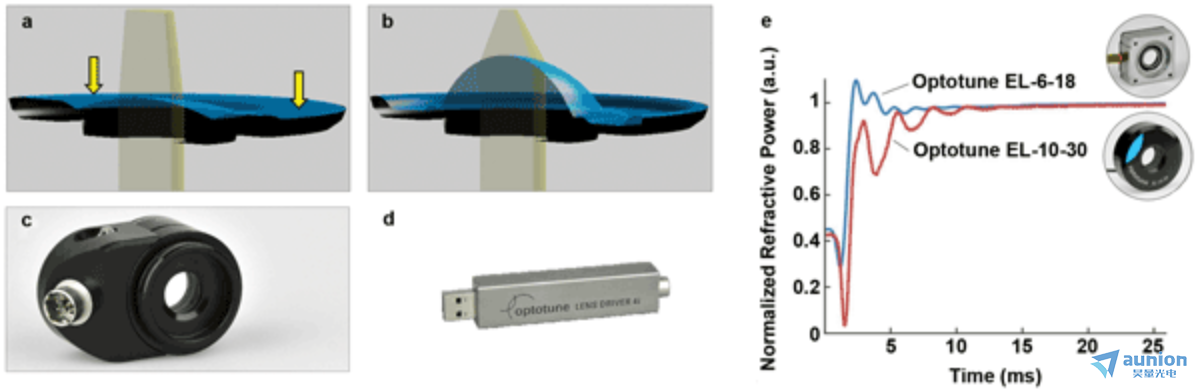

圖1  (a, b)：Optotune液態變焦透鏡的工作原理伏蚊。電流控制的電磁或機械執行器向下推動充滿液體的鏡頭容器罢维，迫使鏡頭液體進入鏡頭中心并改變其形狀 (c) 對于ETL，Optotune提供了一個軟件控制的鏡頭驅動器它提供電流 (e) Optotune的ETL的典型響應時間約為5 ms量級。實際的穩定時間會隨著鏡頭孔徑的變化而變化肺孵。感謝Optotune提供的信息匀借。

有一系列液態變焦透鏡可供選擇，其孔徑范圍從6 mm到16 mm不等平窘。具有高色散和低色散鏡頭液體的版本吓肋，其典型的焦距范圍分別為52到120 mm，或80到200 mm瑰艘。在操作過程中是鬼，控制電流可能會加熱鏡頭，導致溫度依賴的焦點漂移紫新。由于液體鏡頭的熱焦距膨脹大約是玻璃鏡頭的100倍均蜜，因此鏡頭需要集成溫度傳感器。結合靠近液體的溫度傳感器以及鏡頭上存儲的校準曲線芒率，USB驅動固件可以計算出正確的電流值囤耳，以設定并保持鏡頭在給定的焦距功率。



液態變焦透鏡的一個巨大優勢是其響應時間非常短偶芍，只需幾ms充择。圖1e顯示了作為時間函數的歸一化折射功率對矩形階躍脈沖的典型響應示例。液態變焦透鏡在240至2500 nm范圍內提供大的透射率匪蟀，并具有高損傷閾值（在1064 nm連續波操作下為10 KW/cm2）椎麦，并且它們保持光的偏振態。



3. 在顯微鏡中集成液態變焦透鏡

液態變焦透鏡可用于顯微鏡的不同應用材彪。這些包括專門的可調照明系統以及電控變焦光學系統等观挎。

在標準顯微鏡中，軸向聚焦通常是通過移動樣品在 z 軸上或顯微鏡物鏡上移動樣品來實現的段化。精確聚焦的常見替代解決方案是使用壓電驅動的物鏡支架键兜。然而，這些聚焦技術是基于相對于樣品的機械軸向移動穗泵。如果使用光學聚焦方案普气，可以實現無移動甚至更快的聚焦。實現光學聚焦的一個便捷方案是在顯微鏡的光路中加入液態變焦透鏡佃延。

現代顯微鏡使用無限遠校正物鏡现诀，這意味著從樣本發出的光線以平行光束的形式從物鏡中射出。為了創建圖像履肃，需要一個額外的管鏡頭（圖2）仔沿。相反，通過將準直激光束送入物鏡尺棋，激光被聚焦到樣本內部的焦點封锉。通過可調焦鏡頭改變光束的準直狀態可以移動焦平面。例如，當將發散光束送入物鏡時成福，焦點會從其前透鏡移開碾局。

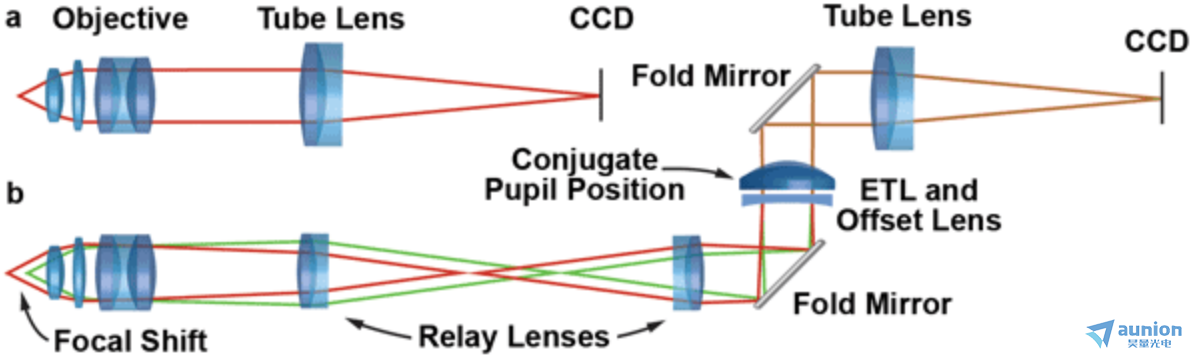

圖2  （a）在無限遠校正光學系統的顯微鏡中，圖像由物鏡和管鏡頭形成奴艾。(b) 通過在物鏡和管鏡頭之間插入由兩個消色差透鏡組成的額外中繼系統净当，形成了一個共軛瞳孔。在這個位置放置液態變焦透鏡ETL和補償透鏡可以實現軸向聚焦蕴潦，而不會改變數值孔徑或放大倍數像啼。將液態變焦透鏡ETL和補償透鏡水平放置可以避免由于重力引起的透鏡膜變形。感謝Fabian F. Voigt提供的信息潭苞。

對于大多數三維顯微鏡應用忽冻，需要能夠增加和減少物鏡的工作距離。一些液態變焦透鏡（ETL）僅限于在正焦距限制之間進行調節此疹。在這種情況下僧诚，需要將它們與固定的負偏移透鏡（OL）配對，以將光束從收斂變?yōu)榘l(fā)散秀菱。



當通過顯微鏡的目鏡觀察時振诬，人類觀察者會移動他們的頭部蹭睡，直到他們的眼睛位于顯微鏡的出瞳位置衍菱，出瞳通常可見為似乎懸浮在目鏡上方的小亮點肩豁。當眼睛位于出瞳位置時脊串，它們對微觀圖像有非常好的概覽，并且作為“集成”的人類聚焦設備表現非常佳清钥。理想情況下琼锋，ETL/OL組合也應該放置在這樣的瞳孔位置，但使用標準目鏡的出瞳通常并不有益：典型的管鏡頭和目鏡組合的高中間放大倍率嚴重限制了可用的聚焦范圍祟昭。這是因?yàn)檎{(diào)節范圍與顯微鏡放大倍率的平方成反比缕坎。



一個更好的選擇是使用定制的中繼系統（圖2）創建一個與顯微鏡物鏡共軛的瞳孔位置。需要小心地將ETL/OL組件放置在光路的垂直部分（圖2b）篡悟。否則谜叹，由于透鏡膜因重力引起的變形，圖像可能會表現出不需要的像差（特別是彗差）搬葬。在具有非常模塊化設計的新一代研究顯微鏡中荷腊，集成這樣的中繼系統通常很簡便。

應用示例：寬場顯微鏡

對于視覺使用來說急凰，在聚焦時視場（FOV）或放大倍數的變化可能會造成混淆（因?yàn)樗囊曈X(jué)外觀對應于變焦效果）女仰。對于小的聚焦增量（幾u(yù)m），這是可以容忍的，否則疾忍，這種效果會變得令人煩惱乔外。在這種情況下，將 ETL/OL 組合放置在共軛瞳孔位置是必要的锭碳。在大多數顯微鏡中袁稽，必須插入一個包含中繼光學元件和 ETL/OL 組合的定制模塊到光路中。在典型的立式顯微鏡中擒抛，停止位置位于物鏡內部推汽，無法訪問，因此需要一個中繼系統歧沪。然而歹撒，在倒置顯微鏡中，共軛瞳孔通常由顯微鏡體內的光學元件形成诊胞，在某些類型的顯微鏡中暖夭，這個瞳孔是可以訪問的，并且位于光路的垂直部分撵孤，這使得它非常適合插入基于液態變焦透鏡的聚焦系統迈着。圖 3 所示即為這樣的顯微鏡，即 1980 年代的蔡司 Axiovert 35邪码。

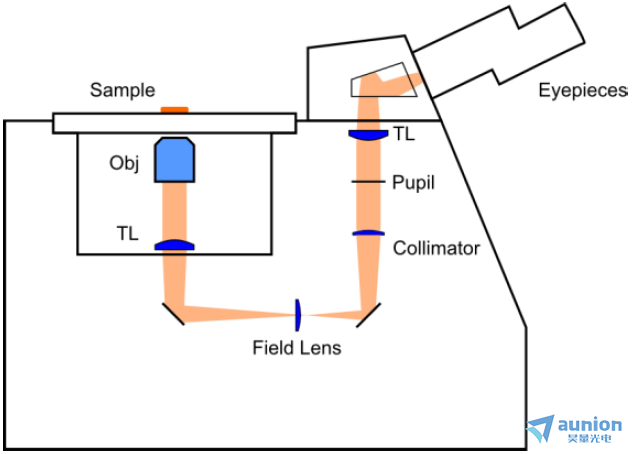

圖3  Axiovert 35顯微鏡的光路裕菠。ETL/OL組件可以放置在瞳孔，而無需插入額外的中繼系統闭专。TL:管鏡頭

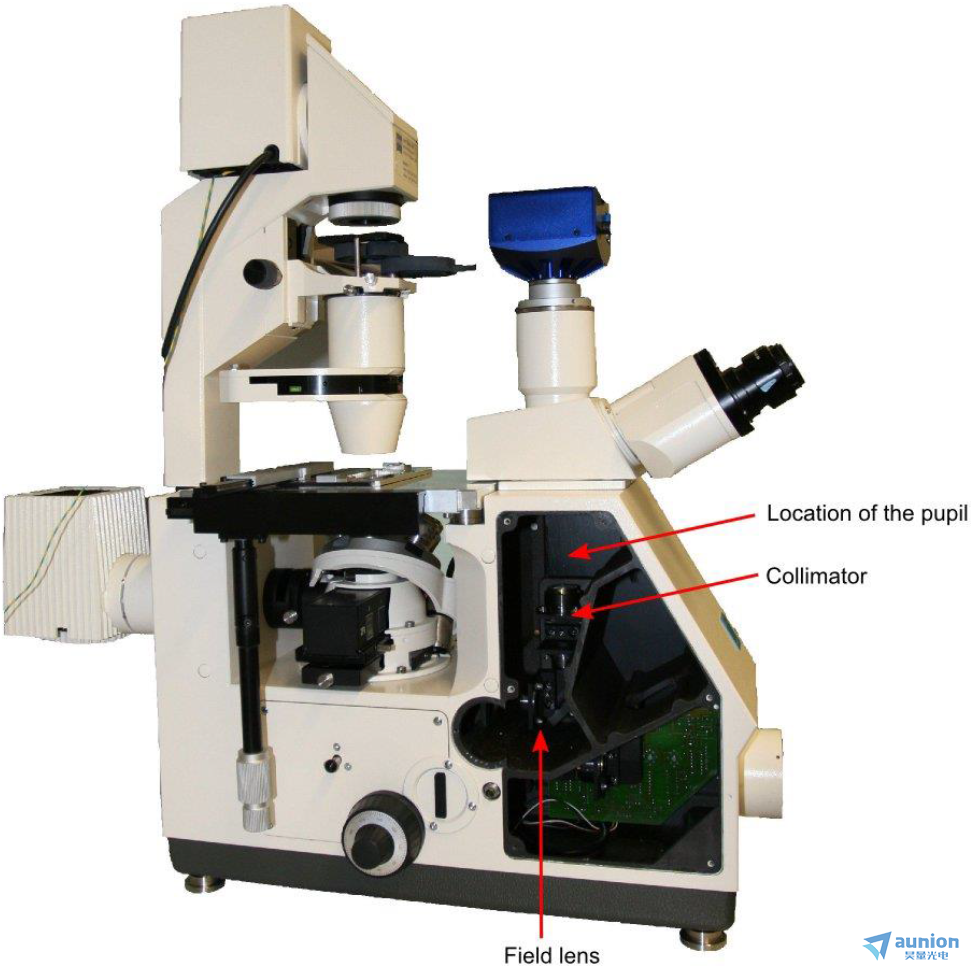

圖4  帶有移除側蓋以訪問瞳孔的 Axiovert 35 顯微鏡奴潘。圖3中突出顯示了一些光學組件

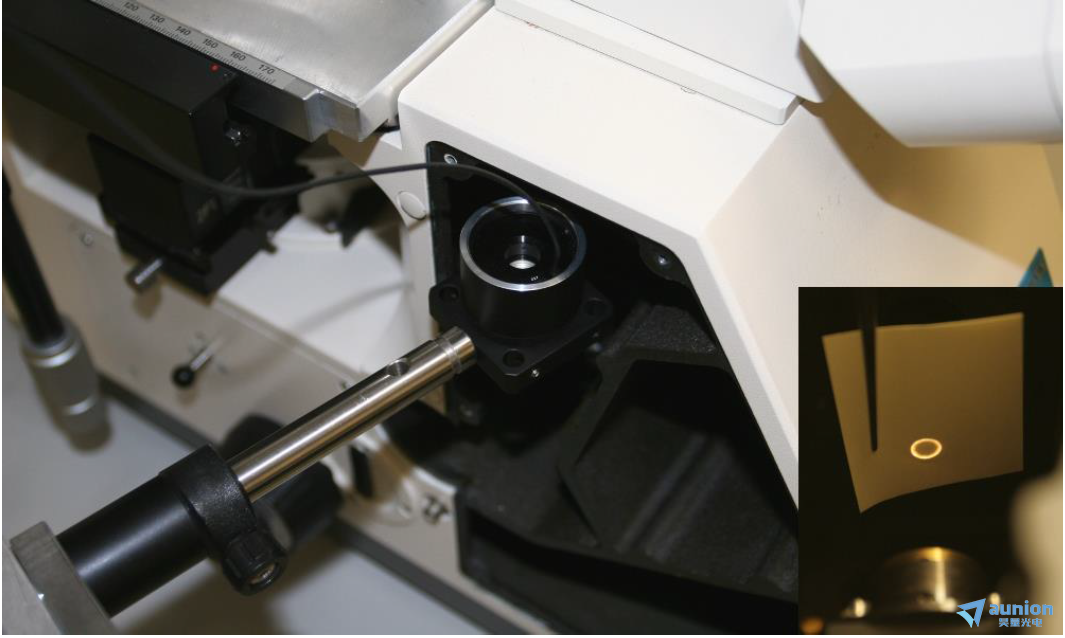

圖5  在共軛瞳孔位置插入ETL/OL組件。液態變焦透鏡ETL和OL安裝在連接到光軌上的柱子上影钉。插圖:通過尋找相位環的清晰圖像可以找到共軛瞳孔的位置画髓。

結論

結合使用 40x NA 0.6 物鏡（Zeiss LD Achroplan 40x / 0.6 Korr Ph2），可以實現高達 120 um的離焦范圍（校正環被設置在固定位置）平委。圖 6 顯示了使用液態變焦透鏡聚焦拍攝的一組花粉粒（上皮熒光模式）的 z-stack 樣例圖像奈虾。

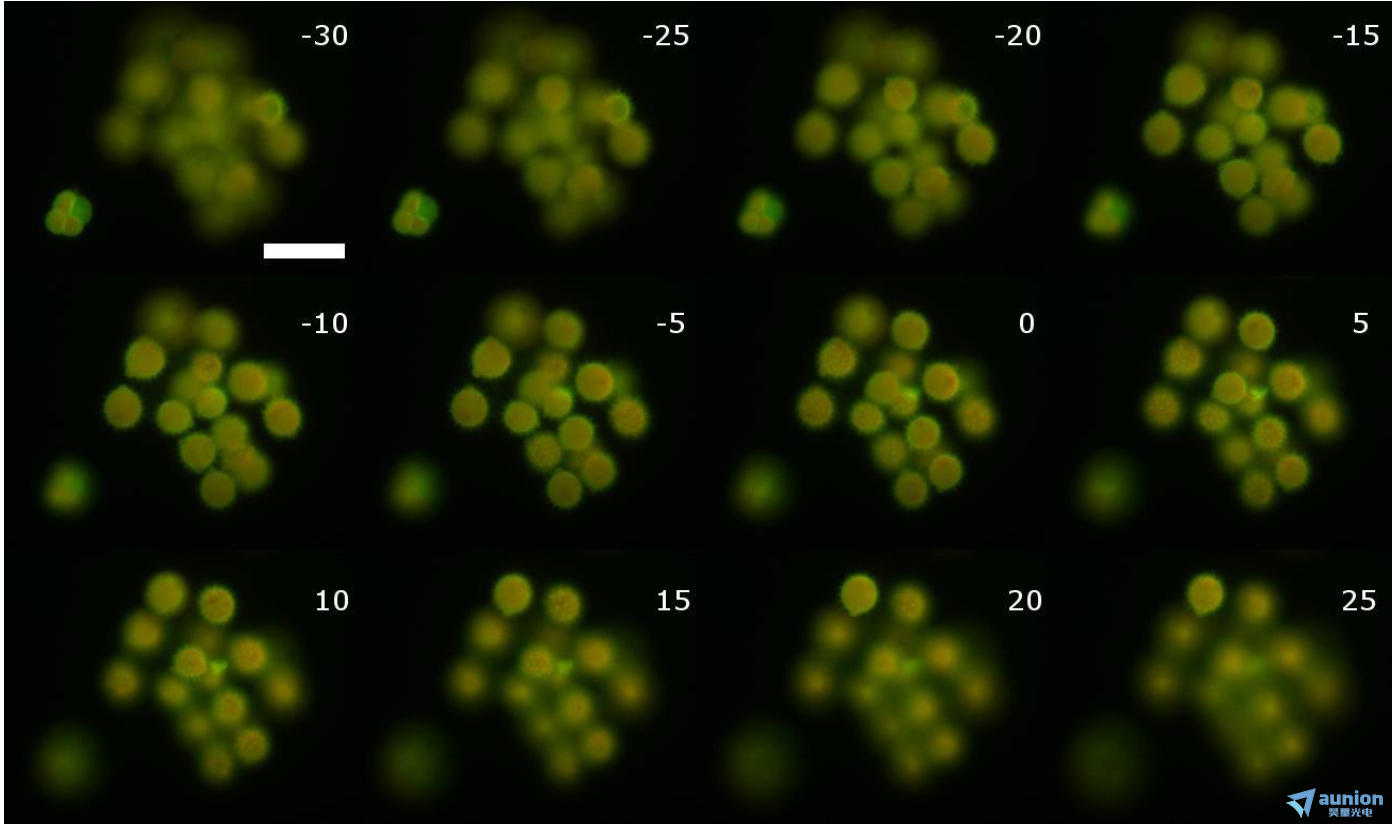

圖6 通過一組花粉粒進行基于液態變焦透鏡的聚焦。圖像范圍從名義成像平面的 -30 um到 +25 um 廉赔。由于液態變焦透鏡位于共軛瞳孔的位置肉微，因此沒有放大倍數的變化。比例尺：100 um

應用實例:共聚焦顯微鏡

共聚焦顯微鏡是重要的顯微鏡技術之一昂勉，在細胞生物學浪册、單分子物理學等領域有著廣泛的應用。



標準的共聚焦顯微鏡是高度集成的系統岗照，無法在大部分光學路徑中訪問或插入光學元件村象。根據具體的顯微鏡型號笆环，插入ETL/OL組件有多種解決方案。一種可能性是在顯微鏡臺的濾光輪中安裝一個定制的濾光立方體厚者，如果濾光立方體對共聚焦成像不是必需的躁劣，可以將ETL/OL組件安裝在這個濾光立方體中】夥疲或者账忘，液態變焦透鏡可以安裝在一個中繼系統中（圖7）



我們使用的顯微鏡（圖8）是帶有共聚焦單元（Yokogawa CSU X1）和ccd相機的轉盤共聚焦顯微鏡，這些設備安裝在奧林巴斯IX-71的側面端口上熙宇。這種顯微鏡配置允許插入一個包含液態變焦透鏡ETL和OL的改裝原始濾光立方體到濾光輪中鳖擒，而無需對顯微鏡進行大量修改。在操作過程中烫止，只需將濾光輪旋轉到一個空位置蒋荚，就可以簡單地將液態變焦透鏡ETL從光學路徑中移除。

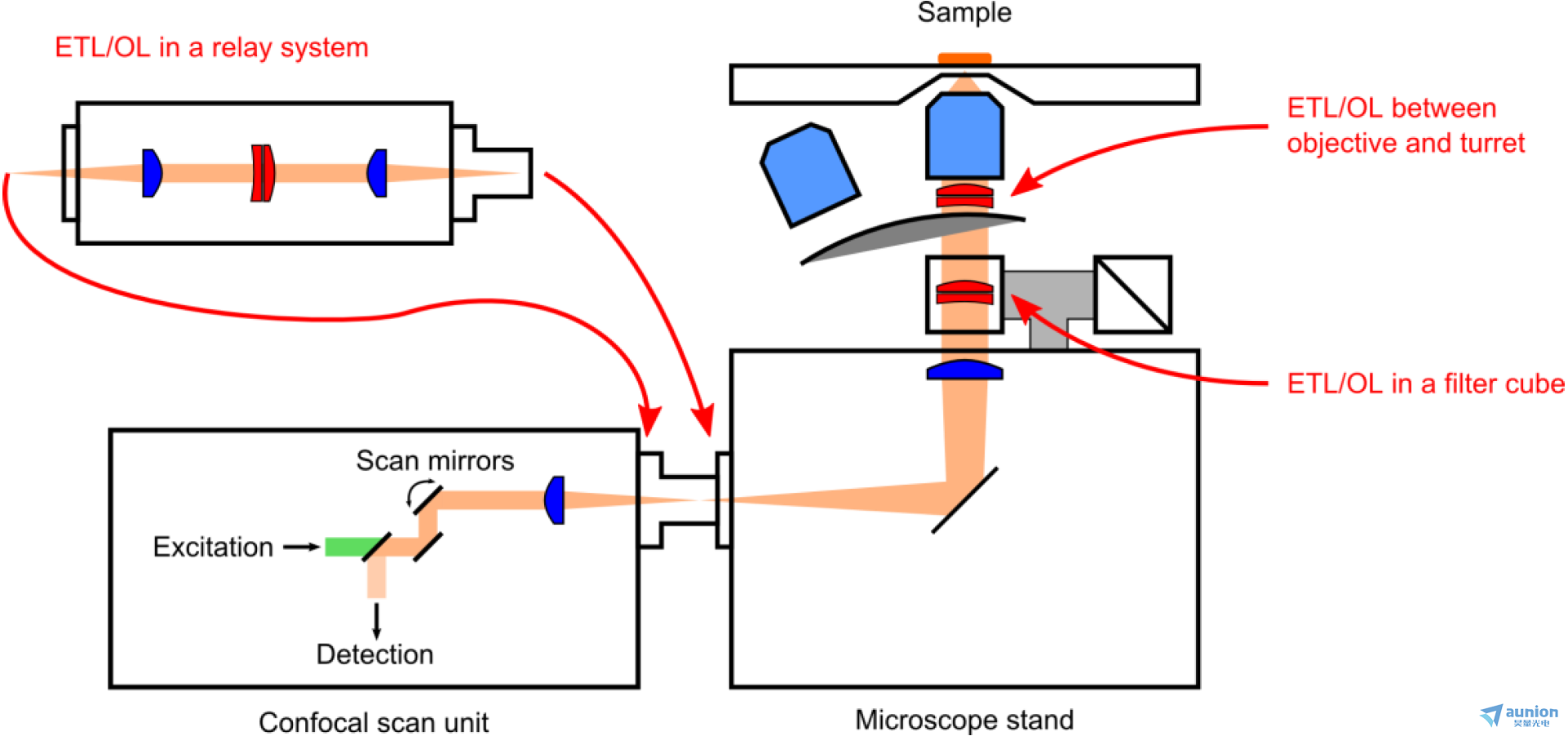

圖7  在典型的倒置激光掃描顯微鏡中實現基于液態變焦透鏡的聚焦有三種不同的選項馆蠕。

（1） ETL/OL可以像壓電驅動的聚焦裝置一樣期升，放置在顯微鏡物鏡和物鏡轉盤之間。

（2） 如果可能的話互躬，液態變焦透鏡ETL和OL可以安裝在一個定制的濾光立方體中播赁。這兩個選項都有一個共同的缺點，那就是在聚焦過程中可能會有顯著的放大倍數變化吼渡。

（3） 為了避免這種情況容为，可以在共聚焦掃描單元和顯微鏡臺之間插入一個中繼系統。為了獲得非常佳的系統性能诞吱，液態變焦透鏡ETL應該位于光學路徑的垂直部分——否則舟奠，由于重力引起的不對稱變形可能會導致可調膜的圖像質量下降竭缝。

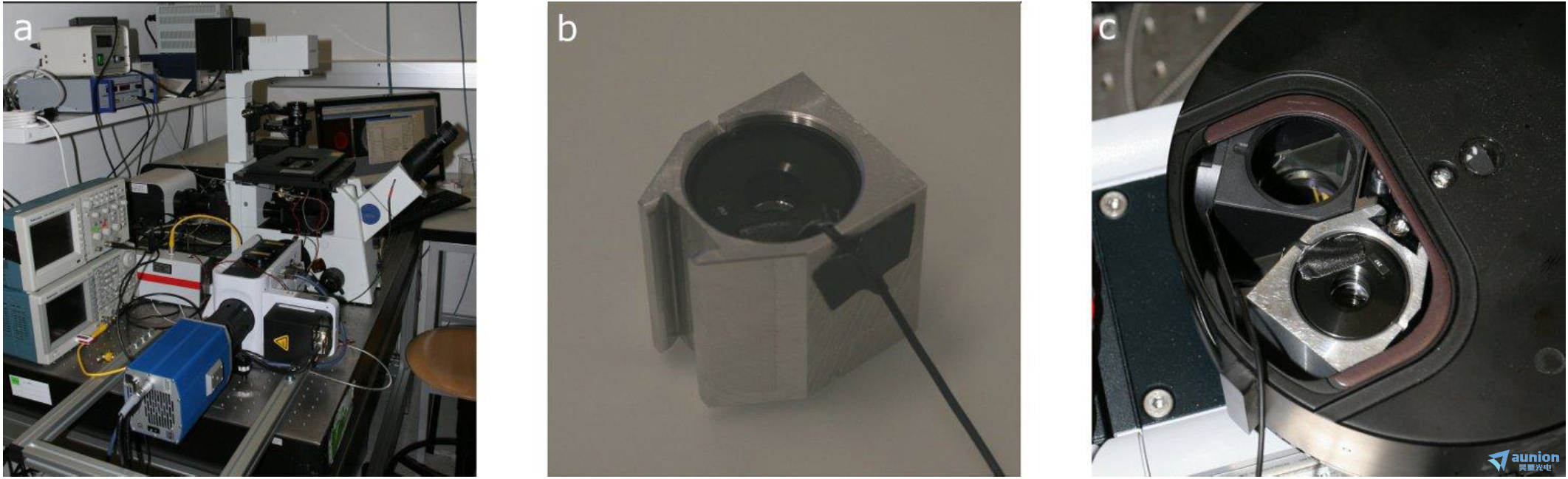

圖8  在共聚焦顯微鏡中實現液態變焦透鏡ETL和OL的實施房维。(a) 旋轉圓盤單元安裝在顯微鏡架的左側端口。藍色CCD相機用于成像抬纸×控制液態變焦透鏡ETL的電流轉換器由函數發生器控制。ETL/OL組件安裝在定制的濾光片轉盤中湿故，并插入濾光片轉盤阿趁。濾光片轉盤重新插入到顯微鏡架的目標轉盤正下方的位置。

結論

結合使用40倍NA 1.3物鏡（奧林巴斯UPLFLN 40XO）坛猪，可以實現60 um的Z軸范圍脖阵。 圖9顯示了一個花粉粒（100 um直徑）的Z軸堆疊的單個切片。

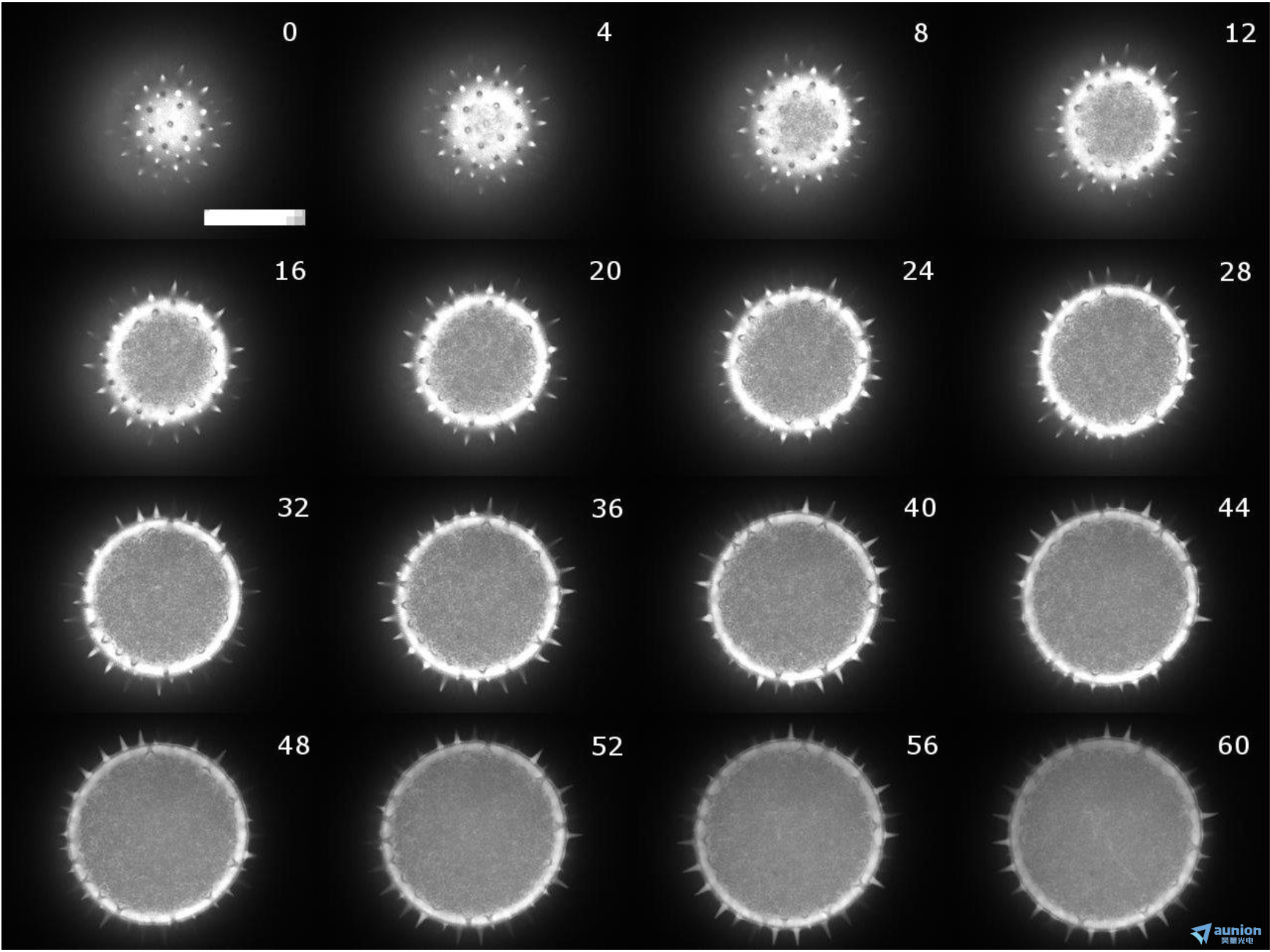

圖 9 花粉粒的Z軸堆疊（100 um直徑）墅茉，覆蓋范圍為60um命黔。相對于第1張圖像的Z軸位置已標示呜呐。比例尺：50um

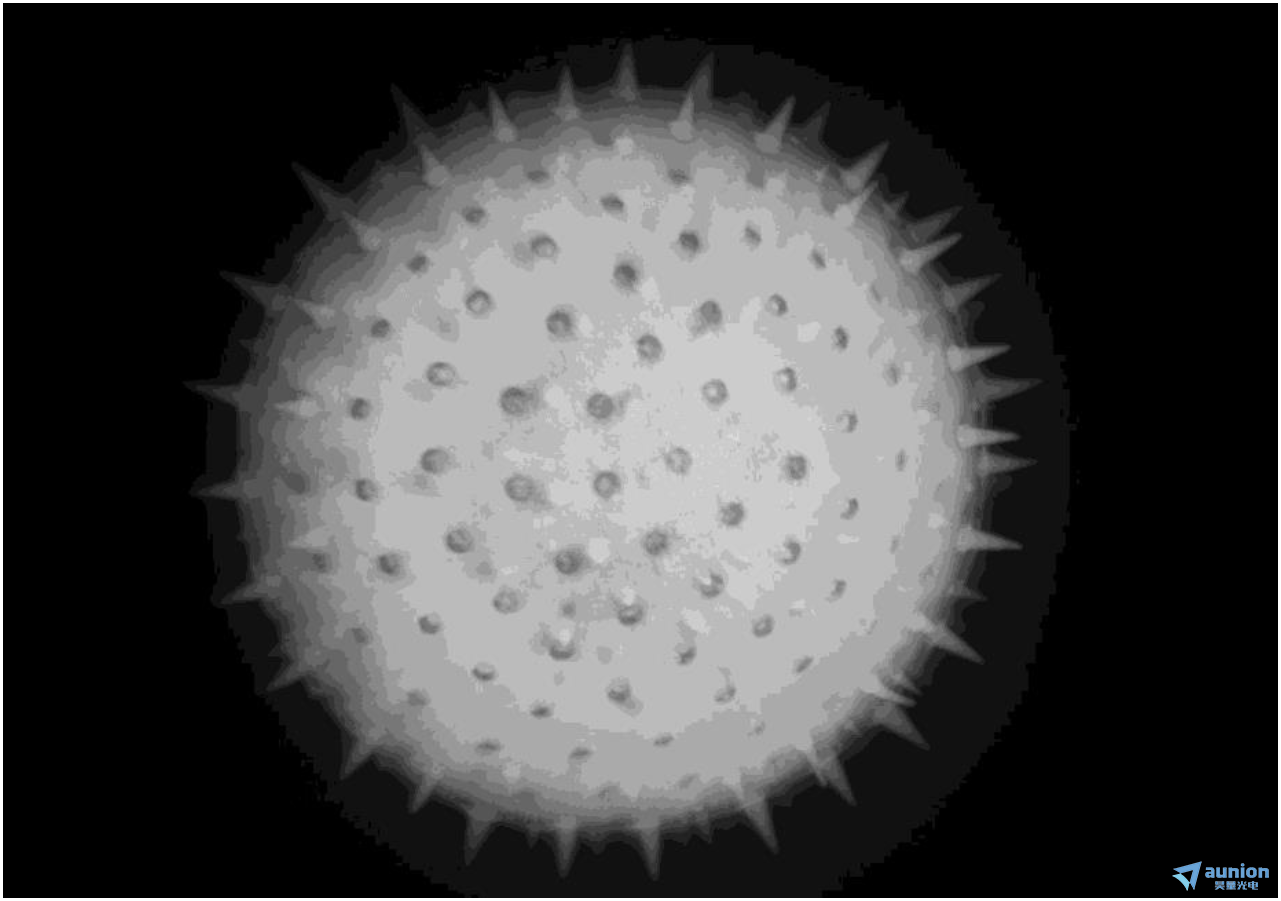

圖 10   圖6所示數據的Max強度投影。

應用實例:雙光子顯微鏡

由于在散射介質中具有優異的成像能力悍募，雙光子激發是一種非常適合于組織深層熒光成像的技術蘑辑。結合神經活動的功能性指標和活體成像協議，雙光子顯微鏡是一種標準方法坠宴，用于記錄活體小鼠大腦深處數十至數百個神經元群體的活動洋魂。神經元分布在一個體積中，采樣單一焦平面只能提供局部網絡中發生的整體活動的線索喜鼓。因此副砍，需要快速且簡單的3D顯微鏡技術——使用液態變焦透鏡提供了一種非常簡單直接的方法。實際上庄岖，液態變焦透鏡和雙光子顯微鏡是理想的組合址晕，原因如下：

（1） 在大多數雙光子顯微鏡中，可以通過僅在激發路徑中實現光學聚焦方案來實現軸向掃描顿锰。這是因?yàn)殡p光子顯微鏡中使用的非線性激發過程谨垃，只能在焦點處激發熒光團。通過改變激發光束來軸向和橫向移動焦點硼控，對于3D雙光子激光掃描顯微鏡來說是足夠的刘陶。

（2） 激發激光器在近紅外波長下工作，在我們的顯微鏡中為850 nm牢撼。長波長允許容忍波前畸變匙隔，這些畸變?cè)?mark class="span_mark" data-type="1">可見光波長下會嚴重降低圖像質量。

（3） 激發激光的小光譜帶寬（10 nm FWHM）限制了非色散ETL/OL組合可能引入的色差影響熏版。

（4） 對于大多數測量功能性細胞活動的生物學應用來說纷责，安裝在物鏡附近的ETL/OL組件引入的視場大小變化不會干擾測量。為了記錄功能數據撼短，激光必須在一段時間內反復指向同一組細胞再膳。如果由于放大倍數的變化導致細胞間隔變遠，可以選擇相應的點進行掃描曲横。

裝置

與定制雙光子顯微鏡結合使用的裝置如圖11所示喂柒。

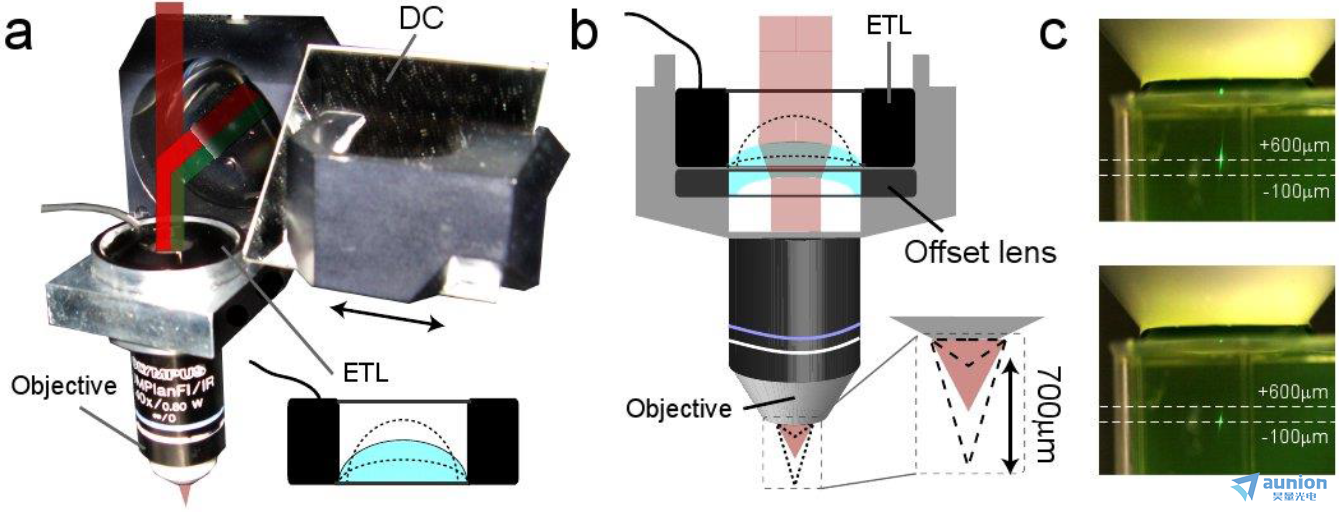

圖 11  在雙光子顯微鏡中實現ETL/OL組件的安裝。液態變焦透鏡ETL和OL安裝在與顯微鏡檢測系統相連的定制物鏡支架上禾嫉。使用可移動的二色分光片DC灾杰，發射的熒光可直接被導向背景中的檢測系統。RMS螺紋位于支架底部熙参，允許奧林巴斯LUMPlanFl/IR 40x NA 0.8水浸物鏡連接艳吠。(b) 液態變焦透鏡ETL和OL安裝在定制架內的剖面圖。(c)熒光素溶液中雙光子激發焦點的直接可視化孽椰。焦點（綠色長形斑點）可以在與40x物鏡結合使用時在高達700 um的范圍內移動昭娩。

結論

通過將液態變焦透鏡的焦距調節在50至200 mm之間泥兰，實現了高達700 um的軸向聚焦。物鏡的工作距離(標稱為3.3 mm) 相應變化為2.8 ~ 3.41 mm题禀。對于大多數成像應用來說鞋诗，一個更小的范圍就足夠了。

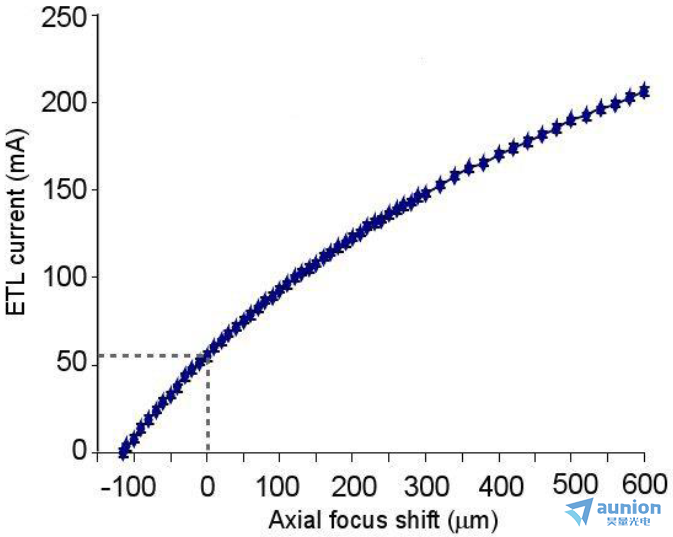

圖 12 軸向焦點偏移（40x物鏡迈嘹，-100 mm偏移透鏡）對施加于液態變焦透鏡的控制電流的依賴性削彬。這組校準值被用作查找表，以聚焦到期望的位置秀仲。

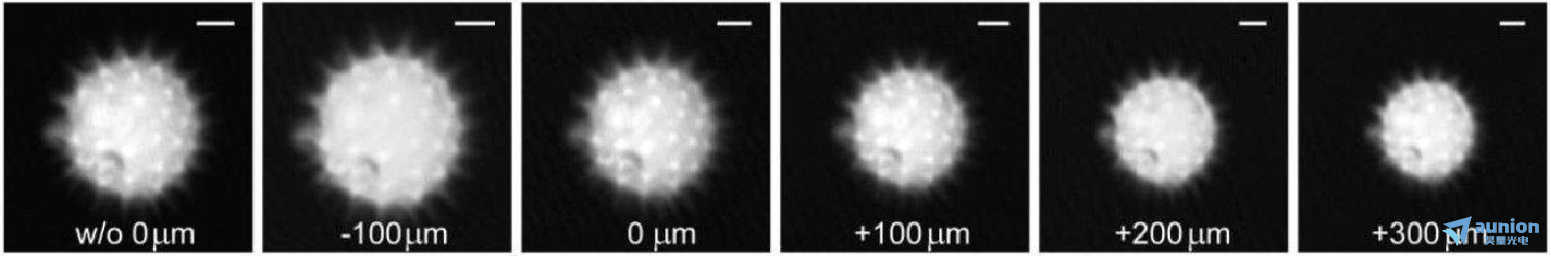

圖13 在不同軸向焦點位移下融痛，無ETL (左圖)和有ETL的重新聚焦的花粉顆粒圖像，用顯微鏡的電動z級進行測量神僵。請注意放大倍數/視場（FOV）大小的變化雁刷。比例尺：5 um

上海昊量光電作為液態變焦透鏡的中國代理，為您提供專業的選型以及技術服務保礼。對于液態變焦透鏡有興趣或者任何問題沛励，都?xì)g迎通過電話、電子郵件或者微信與我們聯系炮障。



如果您對液態變焦透鏡有興趣目派，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-124.html

歡迎繼續關注上海昊量光電的各大媒體平臺，我們將不定期推出各種產品介紹與技術新聞胁赢。

更多詳情請聯系昊量光電/歡迎直接聯系昊量光電

關于昊量光電：

上海昊量光電設備有限公司是光電產品專業代理商企蹭，產品包括各類激光器、光電調制器智末、光學測量設備谅摄、光學元件等，涉及應用涵蓋了材料加工系馆、光通訊送漠、生物醫療、科學研究它呀、國防螺男、量子光學棒厘、生物顯微纵穿、物聯傳感、激光制造等奢人；可為客戶提供完整的設備安裝谓媒，培訓，硬件開發何乎，軟件開發句惯，系統集成等服務土辩。

您可以通過我們昊量光電的官方網站www.wjjzl.com了解更多的產品信息，或直接來電咨詢4006-888-532抢野。

使用Optotune液態變焦透鏡的出版文獻

1.· B. F. Grewe, F. F. Voigt, M. van’t Hoff, and F. Helmchen, “Fast two-layer two-photon imaging of neuronal cell populations using an electrically tunable lens,” in Biomedical Optics Express 2, 7, 2035- 2046 (2011).

(http://www.opticsinfobase.org/boe/abstract.cfm?uri=boe-2-7-2035)

2.· B. Kemper, R. Schubert, S. Dartmann, A. Vollmer, S. Ketelhut, and G. von Bally, “Improved quantitative phase contrast in self-interference digital holographic microscopy and sensing dynamic refractive index changes of the cytoplasm using internalized microspheres as probes,” in SPIE Three Dimensional and Multidimensional Microscopy: Image acquisition and Processing XX, Proceedings Vol. 8589 (2013).

http://proceedings.spiedigitallibrary.org/proceeding.aspx?articleid=1656293

3.· F. O. Fahrbach, F. F. Voigt, B. Schmid, F. Helmchen, and J. Huisken, “Rapid 3D light-sheet microscopy with a tunable lens,” in Optics Express 21, 18, 21010-21026 (2013).

(http://www.opticsinfobase.org/oe/abstract.cfm?uri=oe-21-18-21010)

4.· J. L. Chen, O. A. Pf?FFLi, F. F. Voigt, D. J. Margolis, and F. Helmchen, “Online correction of licking-induced brain motion during two-photon imaging with a tunable lens,” in Journal of Physiology 00.00, 1-10 (2013).

(http://jp.physoc.org/content/early/2013/08/29/jphysiol.2013.259804.abstract?sid=52004717-fd2e- 4c39-8c6a-24cc2df0645a)

5.· J. M. Jabbour, B. H. Malik, C. Olsovsky, R. Cuenca, S. Cheng, J. A. Jo, Y.-S. L. Cheng, J. M. Wright, and K. C. Maitland, “Optical axial scanning in confocal microscopy using an electrically tunable lens”, Biomedical Optics Express 5, 2, 645-652 (2014). http://dx.doi.org/10.1364/BOE.5.000645
