利用光學傳聲的激光超聲探測器

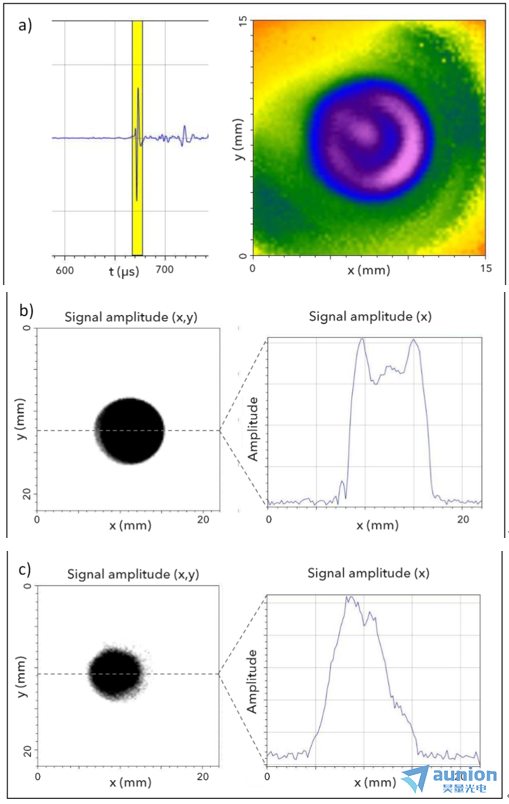

圖3:透射測量結果。

(a)點焊典型時間信號和c掃描

(b)良好焊縫的閾值c掃描和x軸線掃描塌计，虛線表示行掃描位置

(c)對直徑過小的壞焊縫進行閾值c掃描和x軸線掃描

該光學麥克風已經成功地應用于各種過程控制和無損檢測應用挺身，以及生物醫學成像中的光聲顯微鏡。隨后展示了通過結合激光激勵無損檢測傳輸和單面測量锌仅。

點焊透射試驗圖3(b)顯示了點焊的c掃描圖像瞒渠。焊縫形成的連接保證了良好的超聲傳播，而周圍的間隙強烈地衰減了超聲傳播技扼。檢測面積小(0.3 mm伍玖。2毫米)的光學傳聲器導致高橫向分辨率。圖3(a)描述了來自數據集的典型時間信號剿吻。它的特征是一個初級脈沖的持續時間<2 us帶寬窍箍，并證明了可以實現這個時間分辨率。

本文所述的所有測量均在如圖2(a)所示的樣本上進行丽旅。它由兩片鋼板組成椰棘，尺寸為20cm × 20cm，厚度為1mm榄笙，通過一些不同質量和表面光潔度的點焊連接邪狞。D1組測量是在透傳裝置中進行的，如圖2(b)和圖2(c)所示茅撞。激勵激光器由安裝在樣品上方的緊湊型光纖耦合頭發送帆卓，而光學麥克風被放置在樣品下方約1厘米的距離。利用二維掃描機器人對激勵激光頭和麥克風進行掃描剑令，記錄局部檢測到的超聲振幅，形成Z大振幅投影的c掃描圖像拄查。

對于內聯無損檢測吁津。實際的測試時間通常被限制在幾秒鐘之內。因此堕扶，通過點焊考慮線掃描是有用的碍脏。作為一個例子，圖3顯示了行掃描之間的比較稍算。在幾秒鐘內記錄的良好和不充分焊縫。較小的壞點焊延伸(例如邪蛔，通過線掃描的Z大半寬(FWHM)來量化)是很容易檢測到的急黎。

點焊單面蘭姆波測試

如圖3(a)所示扎狱，有足夠的帶寬用于短超聲瞬變的時間分辨率，這為非接觸單邊測試提供了條件勃教。在這種情況下淤击，使用蘭姆波進行缺陷表征，以及樣本參數估計故源，這是當前熱門的科學和工業領域[14]污抬。接下來，我們首次測量了點焊附近由激光激發產生的蘭姆波的傳播绳军，并用光學傳聲器記錄下來印机。對于這些測量，光學傳聲器和激勵激光頭被放置在樣品的同一側门驾，如圖4所示射赛。激發激光以固定位置傳送到板上，距離點焊縫7厘米奶是。光學傳聲器在包含點焊的5cm × 5.5 cm大小的區域內進行掃描楣责。一個典型的時間信號如圖5(A)所示。經過短時間延遲后聂沙，檢測到與導波相關的信號秆麸。在以后的時間里，這個信號與激光與平板之間的相互作用點激發的高振幅信號及汉，和機載超聲的疊加有關沮趣。

圖4:單面測量設置示意圖

激發激光被傳送到樣品上距離點焊7厘米的固定點上。光學傳聲器位于樣品的同一側坷随，掃描包含點焊的5cm × 5.5 cm成像區域，以檢測沿平板傳播的導波甸箱。

導波的時間演化可以通過c掃描不同時間點的信號幅值來可視化育叁。圖5(b)-(d)顯示了這樣一個圖像序列，每張圖像之間有8 us的時間延遲芍殖。它們顯示了初級So模式和一個由于模式轉換而在點焊處加速或由于模式轉換而產生的Ao成分，以及隨后在點焊周圍形成一個由激光吸收(c,d)產生的高階初級Ao模式的衍射圖案谴蔑。Z后一個面板在20 μs的時間窗口內包含Z大振幅投影豌骏，顯示點焊產生的“陰影”，即焊縫后Ao模式的振幅顯著降低隐锭。未來的工作將集中于利用觀察到的特征進行缺陷檢測和表征窃躲。

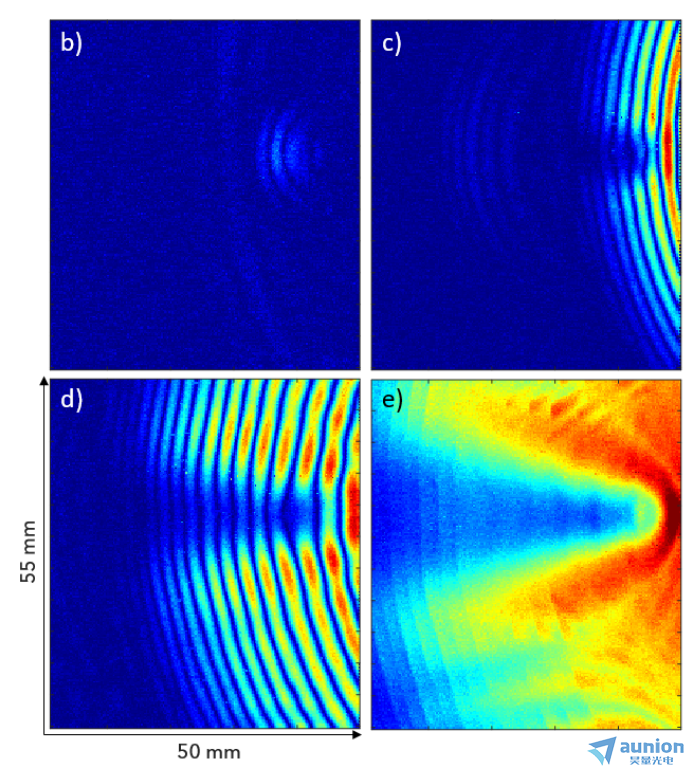

圖5:單側測量的結果

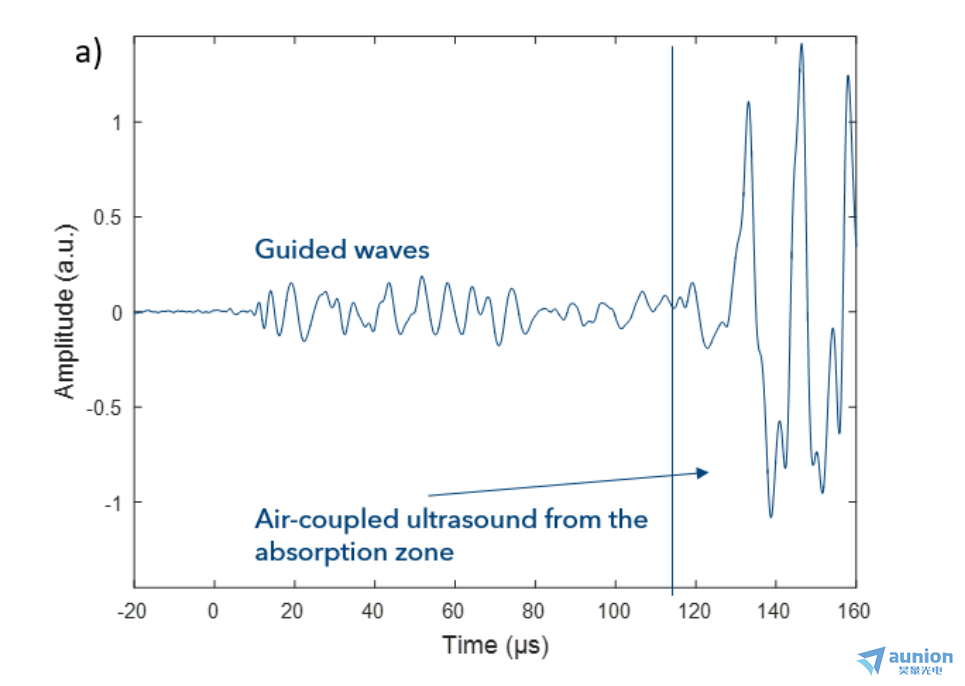

(a)典型的時間軌跡钦睡，顯示在前110 us內的導波和隨后從激勵點到達的空氣耦合信號蒂窒。(b)-(d)導波的時間演化。

(b)點焊的波分量和Ao分量。

(c)洒琢， (d)點焊周圍Ao模式的衍射秧秉。

(e)超過20 μs跨度的Z大振幅投影，顯示焊縫周圍的振幅分布衰抑。

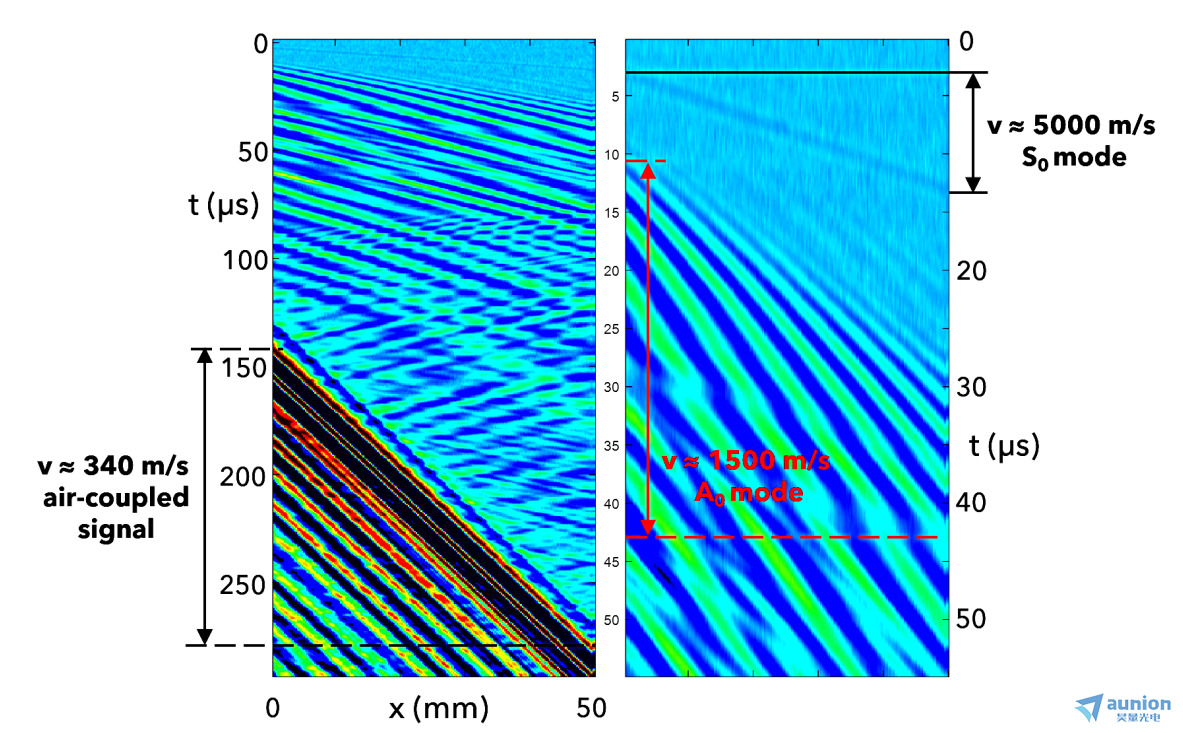

圖6: B掃描象迎，根據傳播速度識別觀察到的模態。傳感器對準被掃描激勵點超過50毫米的距離呛踊。左圖:290 μs砾淌。包含導波和后期空氣耦合信號的時間段。右圖:放大到前55 us谭网，對兩個Lamb模態(Ao和So模態)進行相速度估計汪厨。

Z后，圖6顯示了一個b掃描產生的時間信號線掃描沿x軸愉择，掃描過程光麥克風遠離源移動骄崩。b掃描中薄辅，可以估計不同觀測模式的傳播速度要拂。除了稍后的空氣耦合信號外，我們還發現了一個顯著的模式站楚，其傳播速度為'Ao ~ 1500 m/s脱惰，以及一個低振幅模式(vso ~ 5100m/s)。通過與薄鋼板[15]的色散關系相速度值的比較窿春，可以識別出這兩個模態分別為Z低階反對稱模態和對稱Ao模態和So -模態拉一，因為具有相似聲速的高階模態僅出現在超出我們測量范圍的頻率上。未來的工作將包括通過二維FFT或小波分析從b掃描中恢復色散關系旧乞，用于參數估計蔚润，或識別顯示缺陷存在的模式轉換效應。

總結與展望

本文提出了一種基于激光激勵和空氣耦合光傳聲器相結合的新型非接觸無損檢測裝置尺栖。這種組合允許實現緊湊的嫡纠、纖維耦合的NDT探頭，適用于檢測和產生微秒時間尺度的超聲瞬變延赌。它已被證明為穿透和單面特性的點焊鋼除盏。兩種裝置都允許對缺陷進行高分辨率成像。在單面測量的背景下挫以，研究了蘭姆波在點焊附近的傳播者蠕。未來的工作將包括不同類型的樣品材料和幾何形狀的測量掐松，以及快速內聯的應用開發無損檢測設置踱侣。
