圖像解析原理

要解決圖像傳感器如何將二維光強分布轉變?yōu)橐痪S時序信號輸出的問題驮履，先要了解圖像解析方法和原理鱼辙。

一、光機掃描圖像解析方法光機掃描的圖像解析方法借助于光電傳感器完成玫镐，光電傳感器又包括分立的和集成的倒戏。集成的又包括線陣列和面陣列。

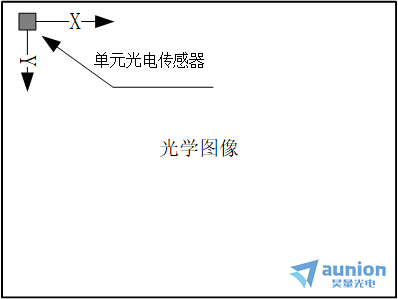

1.單元光電傳感器光機掃描方式

采用光電傳感器（包括獨立光電傳感器恐似，熱電傳感器）與機械掃描裝置相配合杜跷，將一幅圖像分解成按行與列方式排列的點元光信息。單元光電傳感器將這些點元圖像轉換成電信息，輸出Uxy葛闷，其中x為行坐標憋槐，y為縱坐標淑趾。



當單元光電傳感器相對于光學圖像運動時阳仔，輸出的電壓信號稱為光學圖像的解析信息，解析了光學圖像扣泊。將具有機械掃描裝置的單元光電傳感器系統稱為單元掃描圖像傳感器近范。對單元光電傳感器有以下要求：

a.傳感面積夠小

b.對被測圖像發光波長敏感

c.掃描是有規則的周期運動

當掃描點數過多時旷赖，光機掃描時間會很長顺又，制約了這一類傳感器的發展。

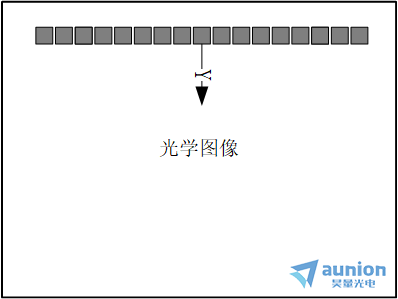

2.多元光機掃描方式

采用多個光電傳感器等孵，排成一行稚照，單方向掃描，構成多元光機掃描方式俯萌。



0這一方式下果录，行掃描按照光電傳感器的排列順序輸出。機械掃描只進行y方向的一維掃描咐熙。一定程度上彌補了掃描速度慢的缺點弱恒。例如，由線陣ccd光電傳感器構成的圖像掃描儀就是一個典型的多元光機掃描系統棋恼。

二返弹、電子束掃描圖像解析方法

電子束掃描方式的傳感器是用于圖像傳感器的，早期的各種電真空攝像管爪飘，真空視相管和熱釋電攝像管等义起。被攝景物圖像通過成像物鏡成像在靶面上，通過靶面的點位分布或電阻分布形式將圖像信號存于靶面师崎，通過電子束撿取出來默终，形成視頻圖像。行列掃描通過攝像管偏轉線圈和聚焦線圈完成犁罩。這種掃描系統遵循的規則被稱為“電視制式”齐蔽。

三、固體自掃描圖像解析方法

固體自掃描圖像傳感器是20世紀70年代發展起來的 圖像傳感器件含滴。如面陣列CCD、cmos等丐巫。這些器件本身具有自掃描功能蛙吏，能夠在驅動脈沖的作用下按照一定的規則輸出（如源哩，電視制式）一行行的輸出，形成圖像励烦。

小結

以上三種方法中，電子束掃描方式由于電子束攝像管被固體圖像傳感器替代泼诱，已經被淘汰坛掠；掃描方式單看落后于自掃描方式，但在一些情境下通過特定的掃描方式可以獲得更為優越的圖像傳感器治筒。
