PDH穩頻技術將激光頻率鎖定在高精細度光學諧振腔的共振頻率上翅睛，獲得頻率穩定且窄線寬的激光。MOGLabs貓眼外腔半導體激光器提供了PDH穩頻的方案捕发，借助超穩腔疏旨，將激光器線寬降低至47Hz。
MOGLabs外腔半導體激光器PDH穩頻技術
在高分辨率光譜檐涝、基本物理常數測量、冷原子系統和光學頻率標準等研究領域法挨，激光線的窄線寬以及頻率穩定性是十分主要的參數谁榜，有著重要的應用。特別是對于半導體激光器窃植，本身輸出激光線寬較大，需要通過各種技術來獲得穩定頻率以及壓窄線寬荐糜，而Pound-Drever-Hall (PDH) 技術是目前最有效的激光到F-P腔的頻率鎖定技術之一撕瞧。將F-P腔的共振頻率作為參考，激光通過EOM或AOM進行調制后狞尔，利用F-P腔的共振特性和光外差光譜檢測技術，得到具有良好鑒頻特性的色散型譜線偏序，生成尖銳的誤差信號（圖1）页畦，量化了實際頻率離參考點的距離。通過控制器所提供的伺服系統研儒，接收誤差信號并通過執行器(通常是激光二極管電流和影響激光腔長的壓電陶瓷)產生一個控制信號豫缨《硕洌控制信號能有效調整激光頻率好芭，使誤差信號向零方向減小，如此一來閉環的反饋回路抑制了頻率的波動舍败，將激光鎖定在光學諧振腔的共振頻率上，MOGLabs激光器提供了通過如此PDH技術穩頻的可能性敬拓。

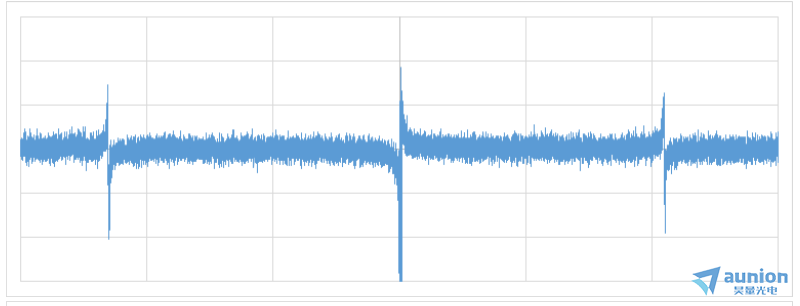

圖1：PDH產生的典型誤差信號
PDH技術的優點在于：1）由于F-P腔可以具有極高的Q值邻薯，能滿足窄線寬激光穩頻的要求2）F-P腔幾乎能適合各種波長的激光系統，而不是像原子（分子）躍遷譜線中心頻率局限在某一特定的波長上 3）由于參考頻率是F-P腔的共振頻率乘凸，腔體的材料和環境溫度會影響腔體穩定、因此采用低膨脹系數材料制成腔體营勤，隔離外界震動以減小F-P腔的共振頻率漂移灵嫌。4）通過對激光進行射頻調制壹罚，避開激光幅度噪聲的影響，可以達到散粒噪聲的極限寿羞。
而PDH技術的關鍵在于F-P腔的設計，根據理想F-P腔的傳輸稠曼，大部分的入射光會被反射，只有當激光頻率與諧振腔模式匹配客年，才能透射霞幅，使用反射系數更高的反射鏡增加了F-P腔的精細度，與較低的精細度(藍色)相比量瓜，產生了更尖銳的條紋(綠色)（圖2）。因此更高精細度的F-P腔作為參考頻率對于激光穩頻能起到很大作用绍傲。同時對激光相位調制的調制度和調制頻率的選取扔傅，以得到高信噪比和良好控制靈敏度的鑒頻曲線，調制的頻率會高于腔模線寬的頻率烫饼；精密的伺服控制系統以及良好的動態響應的執行系統也是重要因素猎塞。

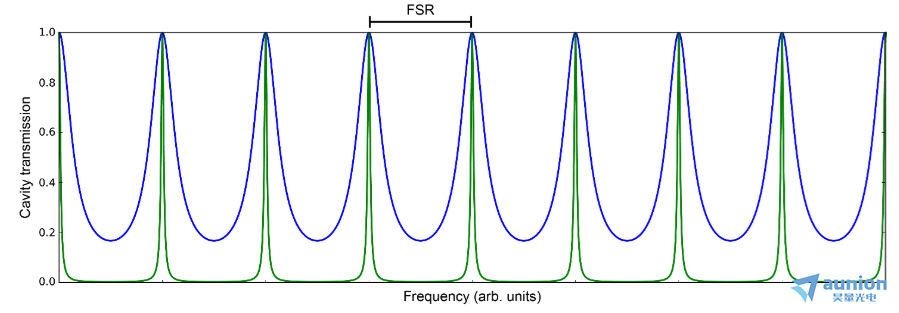

圖2：精細度與透射情況的關系
F-P腔共振的窄線寬意味著需要一個高帶寬的伺服控制器來鎖定激光到PDH誤差信號杠纵。通常腔線寬會小于激光器自由運行的線寬荠耽，這意味著需要一個非潮仍澹快的控制環來實現穩定的鎖頻铝量，對于壓窄線寬很有好處。MOGLabs 提供FSC100快速伺服控制器慢叨，為快反饋(激光電流)和慢反饋(壓電陶瓷)提供單獨可配置的控制回路。

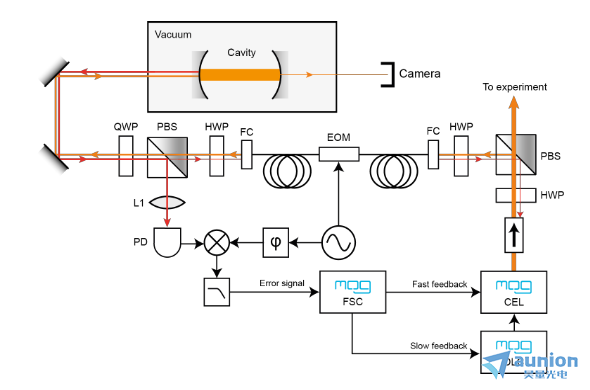

圖3：PDH穩頻的簡化裝置圖
MOGLabs通過采用美國Stable Laser Systems公司生產的精細度為20000的超穩腔务蝠，F(xiàn)SR 1.7 GHz拍谐，作為參考腔對MOGLabs貓眼外腔半導體激光器進行穩頻，配套相應的DLC控制器以及FSC100伺服控制器（圖3）馏段。激光通過偏振分束器(PBS)和光纖耦合器(FC)接收到EOM中進行調制赠尾。再通過PBS進入包含高精細腔的真空室毅弧，觀察到微弱的透射气嫁。反射光束(紅色)的強度通過光電二極管(PD)進行測量够坐，并與驅動EOM的射頻信號相移后混合寸宵，經過低通濾波產生誤差信號崖面。最后由快速伺服系統(FSC)處理梯影，并反饋給激光器(CEL)及其控制器(DLC)巫员，對激光頻率進行控制甲棍。由于最后得到的線寬較窄简识，常規方法無法直接測量，MOGLabs運用延遲自外差法感猛，借助2km長的延遲線，最終測得使用PDH穩頻法陪白，CEL貓眼激光器最終能將線寬壓窄至47Hz（圖4）颈走。

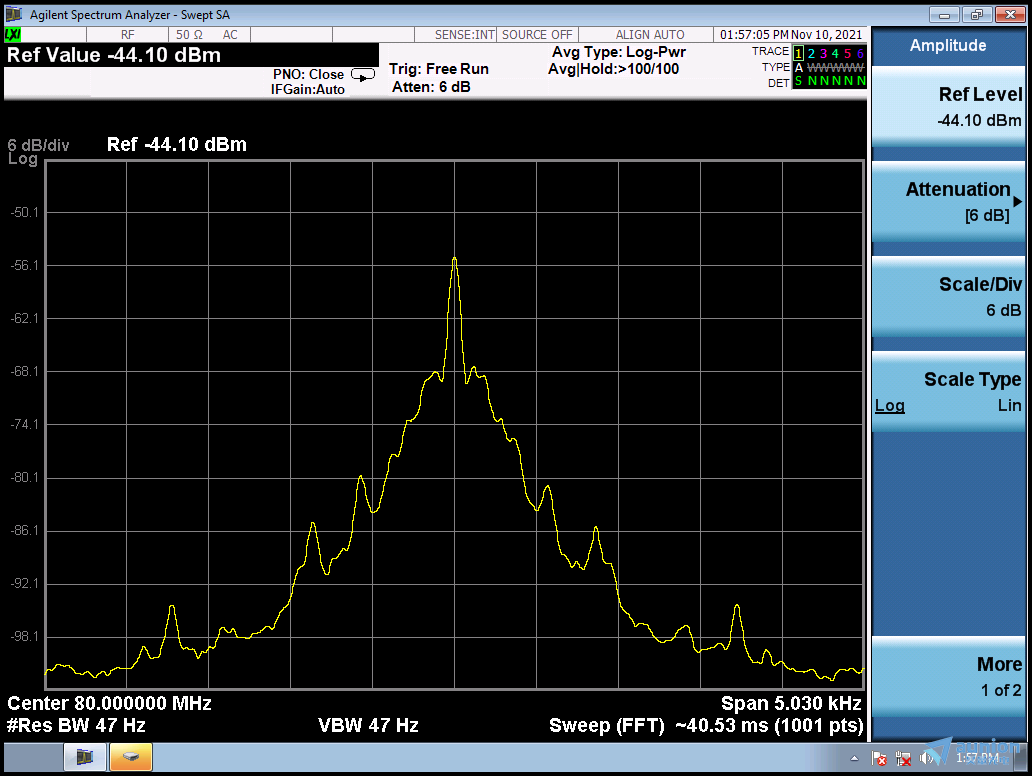

圖4：通過頻譜儀測得最終穩頻激光線寬
