SurfaceConcepttdc操作說明

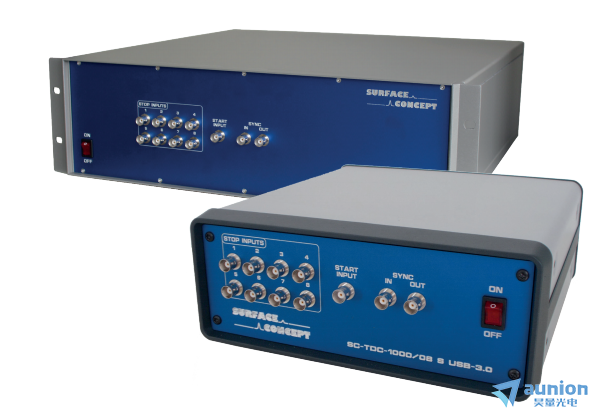

由于QuTAG精度較高判帮、價格因此偏貴，且相應的低精度溉箕、更實惠的版本QuTAU已經停產晦墙。本公司代理了另一種計數器。其精度略次于QuTAG肴茄，但仍可滿足大部分不需要高精度時間標記的應用需求晌畅，且價格優惠。本文將全面介紹該產品的使用操作：
Time-to-Digital Converter SC-TDC-1000 S Series(Release 012, 013, 022 & 042)
安裝驅動

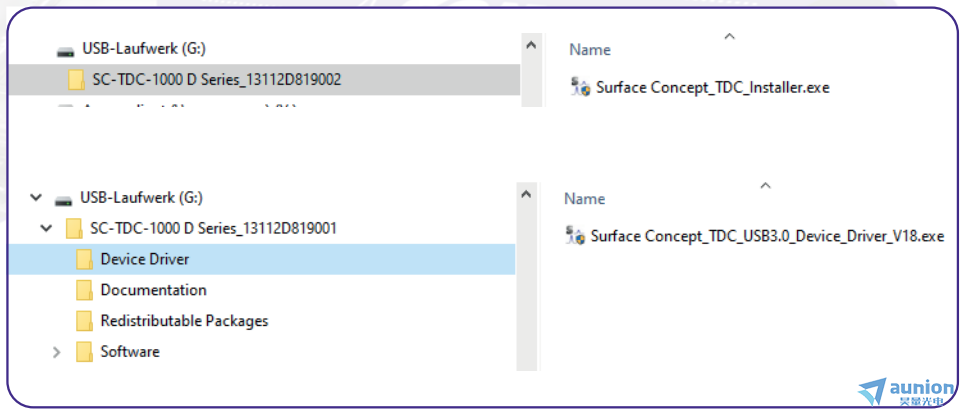

在安裝目錄下寡痰，找到驅動.exe文件抗楔，如上。雙擊安裝即可拦坠。

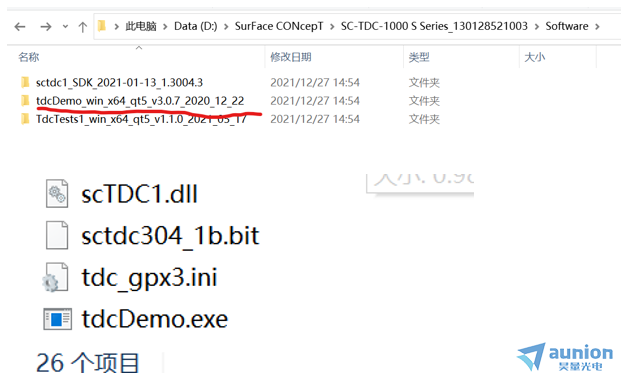

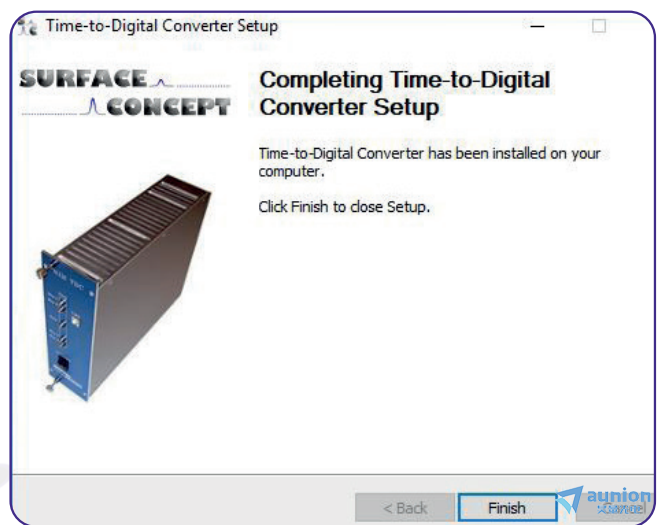

一路確定连躏，直至Finish。驅動安裝完畢贞滨，軟件無需安裝入热、只需在解壓后文件夾下，按下圖找到晓铆。
雙擊tdcDemo.exe即可運行勺良。

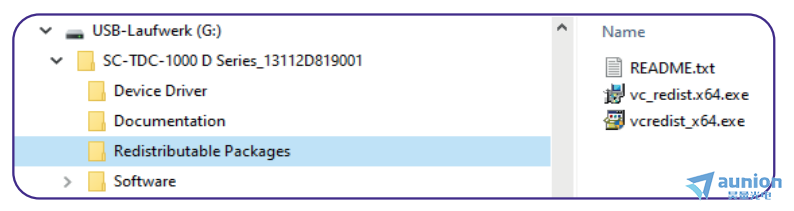

如果軟件無法正常運行，請考慮安裝如下VC運行庫尤蒿。由于該庫非常常見郑气、故原安裝程序并沒有安裝。在絕大多數情況下也能正常運行腰池。vc庫安裝路徑如下尾组。

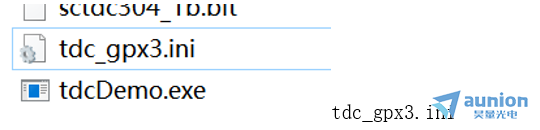

首先，連接電源線示弓、USB等線纜讳侨。在沒有外部時鐘Start輸入的情況下，一般第一次運行都需要修改以下配置文件：（否則沒有數據）

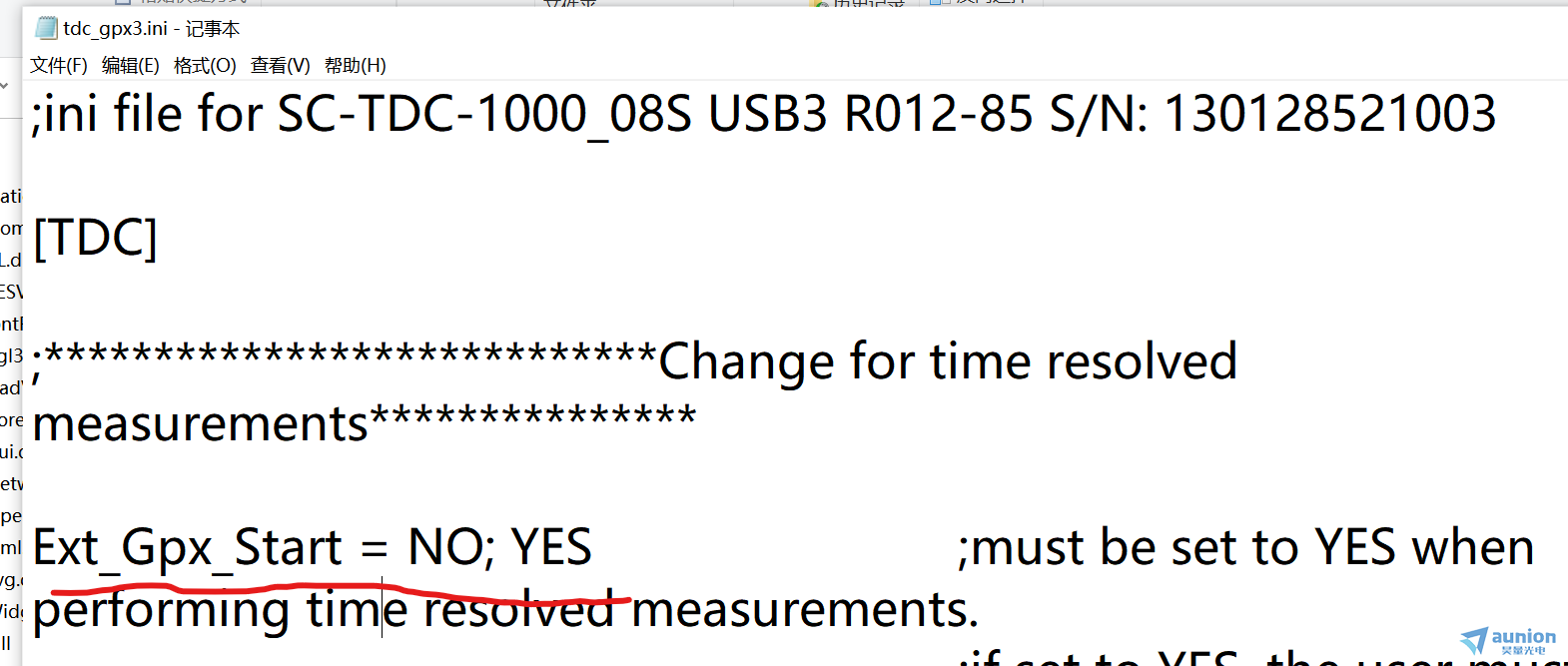

將外部時鐘配置Ext_Gpx_Start = YES;NO修改為 NO;YES
保存文件奏属，然后重新運行跨跨。（如果需要接入外部Start，改回來重啟軟件即可）

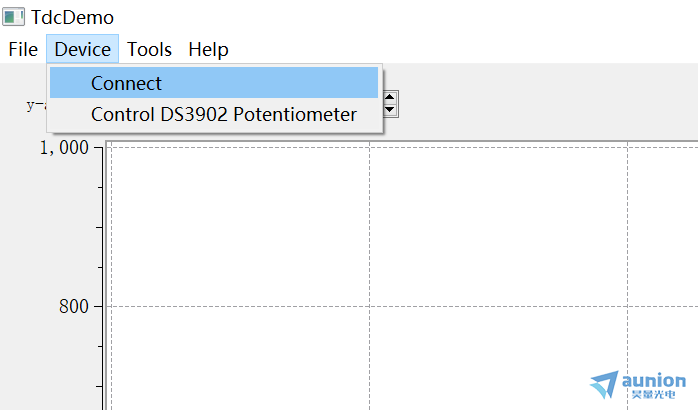

首先：我們連接儀器。選項卡->Device->Connect

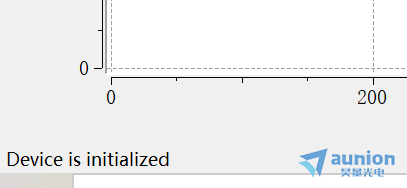

連接成功勇婴，左下角會反饋儀器初始化成功信息忱嘹。
點擊Start開始測量。

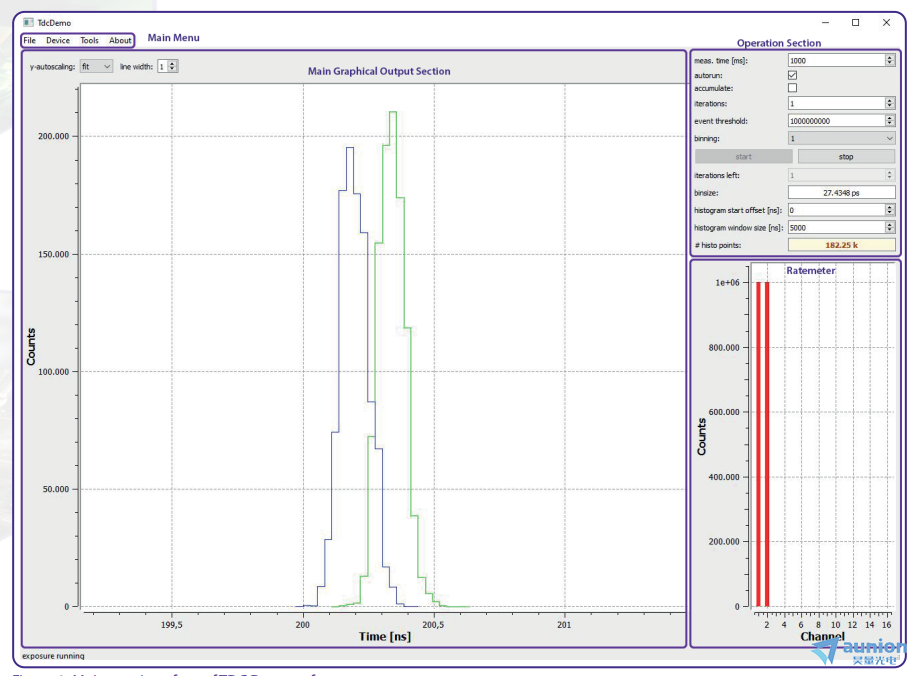

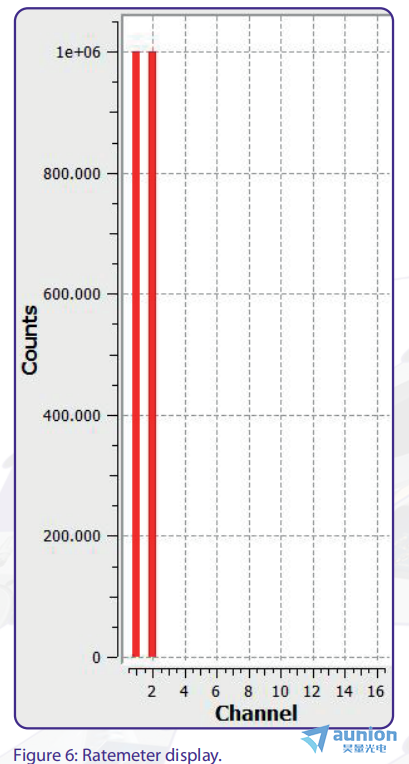

在右下角中可以看見十六個通道各自的計數耕渴。

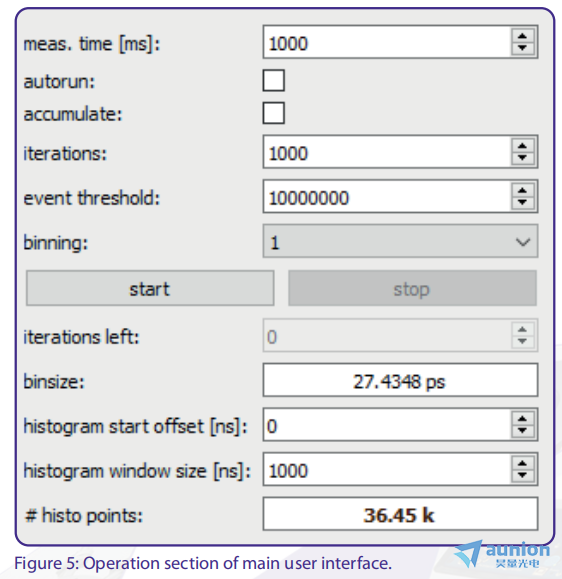

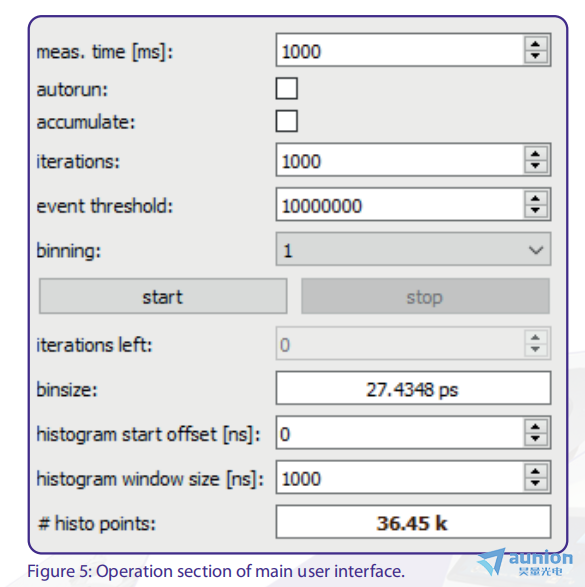

下面簡單介紹下拘悦，各調節參數的作用：
1.Meas time[ms]。測量時間橱脸。測量結果的計數與測量時間成正比础米。
2.autorun:自動運行，在一次測量結束后添诉，會根據當前測試參數重新進行一次測量屁桑，并覆蓋上一次的測量結果。
3.Accumulate:積累栏赴。對應在多次測量時的效果蘑斧，如autorun模式下，每次的測量結果不會被清除艾帐，會累積顯示在直方圖中乌叶。
4.Iterations:迭代次數。即自動運行autorun多少次柒爸。
5.event threshold:事件閾值准浴。與迭代次數并行控制測量的限制條件。當達到測量迭代次數捎稚，或者閾值時乐横，停止測量。兩個條件為’或’的關系今野。頻率越高葡公，則會越快達到事件閾值，相當于一個內存上限控制的概念条霜。
6.iterations left:剩余測量次數
7.binsize:bin寬催什。直方圖單元格長度。無法調節宰睡，自動計算蒲凶。簡單比喻：分?jǐn)?shù)直方圖70~75分區間的bin寬就是5。
8.histogram start offset[ns]:X軸截點拆内。原點處的X值旋圆。起到將圖像整體左移的作用。
9.histogram window size:整個直方圖窗口的X軸時間跨度麸恍。
10.histo points:不可調節灵巧。表征總數據點數量和占用內存等概念。取決于bin寬和直方圖整體跨度，不重要刻肄。

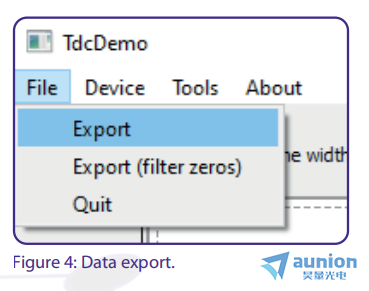

保存數據瓤球，選擇File->Export。
Export(filter zeros)表示濾去數值為0的數據肄方，節約長時間測量結果的存儲空間冰垄。

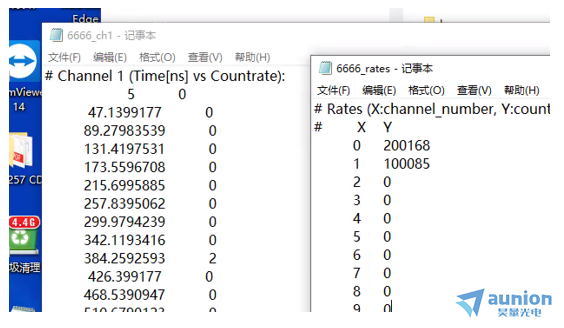

會在設定路徑下生成兩個文件蹬癌。一個包含總計數权她，另一個包含時間戳信息。
