溫度的變化對化學反應速率和生物機理都會產生影響箱锐，如何精準地控制“實驗溫度”以及研究不同溫度下的實驗樣本狀態尤為重要。傳統的生物顯微熱臺等生物溫度控制器面臨溫漂劳较、精度低、溫控速率慢等問題观蜗， 因此臊恋，Interherence公司利用 VAHEAT 實現了高分辨率顯微鏡下對生物細胞精確的動態溫度控制∧鼓恚“VAHEAT”溫度控制系統操作簡單抖仅，溫度可以以高達每秒 100°C 的速率變化，穩定誤差低于 0.1°C 撤卢，VAHEAT適配于各種顯微鏡梧兼，內置加熱模塊和溫度傳感模塊放吩，可對區域內溫度進行快速和精確調整，同時具備恒溫加熱羽杰、動態加熱渡紫、熱沖擊和自定義四種加熱模式腻惠，常用于在生命科學和材料研究中對溫度敏感的過程相關研究。
光學顯微鏡中生物細胞的溫度控制面
臨的挑戰和解決方案
眾所周知欣喧，溫度的變化對化學反應速率和生物機理都會產生影響，如何精準地控制“實驗溫度”以及研究不同溫度下的實驗樣本狀態尤為重要梯找。因此唆阿，我們從成像樣品溫度控制面臨的常見問題出發，致力于實現對顯微鏡視野中的溫度進行高靈敏度的熱控制锈锤，由此獲得更嚴謹可靠且可重復的數據驯鳖。

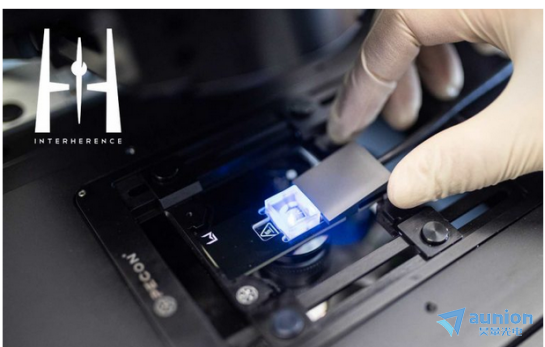

圖1：VAHEAT系列溫度控制器
一久免、顯微鏡中溫度控制問題：
1.液體樣品蒸發 - 介質濃度變化浅辙，在較冷表面凝結阎姥；
2.溫度漂移；
3.溫度范圍有限（z大 45–55°C）呼巴，標準控制系統中無法實現快速溫度變化泽腮；
4.在較高溫度下圖像質量下降或 TIRF 角度損失；
5.某些設置的復雜性——多個反饋回路衣赶，需要特定的溫度校準；
6.不同的溫度和整個視場的溫度梯度 - 作為散熱片的浸泡物鏡府瞄。

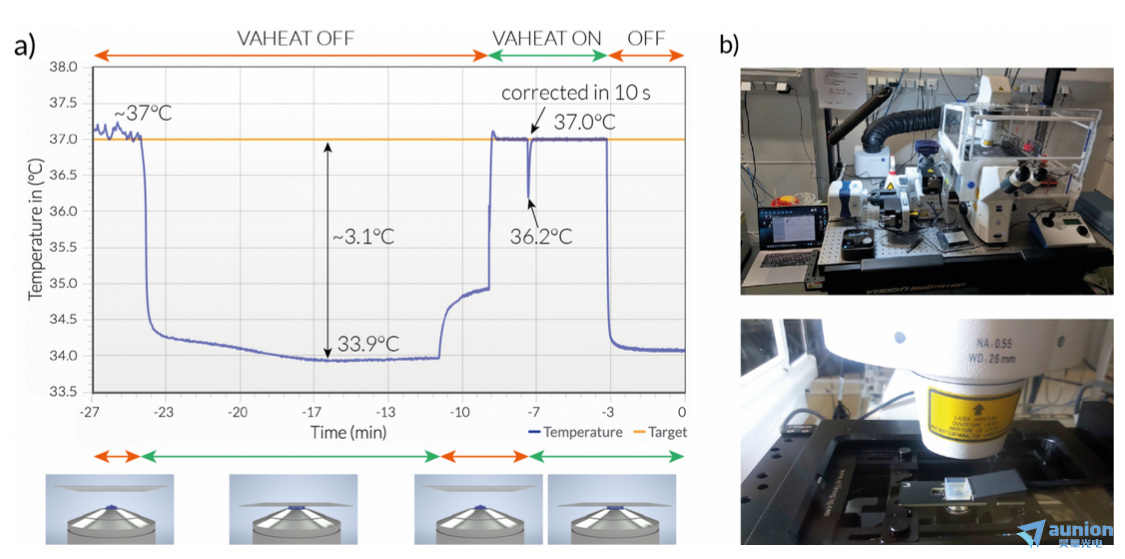

圖 2：a) 使用 63x/1.4 NA 油浸物鏡時的散熱效果表征。平衡至 37°C 的大型環境室不足以將樣品保持在 37°C摘能。當浸入式物鏡接觸樣品時续崖，溫度至少降低 3°C，并且永遠不會回到 37°C团搞，因為物鏡連接到顯微鏡主體严望，顯微鏡主體在室溫下位于腔室外部。VAHEAT 用于表征溫度下降并補償物鏡的冷卻效果逻恐。開啟 VAHEAT 后，熱沉效應僅在前 10 秒內出現复隆，當溫度降至 36.2°C 時拨匆，儀器反饋回路會對其進行校正。這樣挽拂，樣品始終精確地保持在 37°C惭每。b) 旋轉圓盤共焦裝置光學成像中心 Erlangen，數據采集地台腥。
二宏赘、顯微鏡溫度控制的常規解決方案

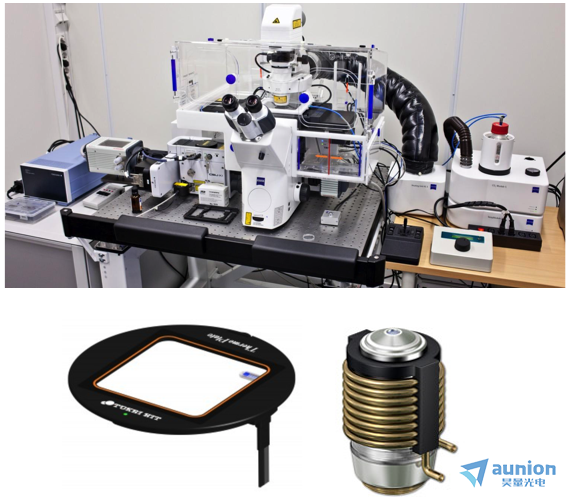

圖3 傳統生物溫度控制設備
傳統的溫度控制解決方案沒有一種設備可以適合每個對溫度敏感的實驗，往往需要根據特定的應用為一個顯微鏡系統購買多個設備察署，然后有益地組合在一起。目前主要的解決方案有：
(1) 顯微鏡周圍的大型環境箱峻汉。缺點是溫度測量距離樣品很遠，溫度變化可能非常緩慢休吠。
顯微鏡需要幾個小時才能達到熱平衡扳埂，緩慢的平衡也意味著與溫度相關的樣品漂移更顯著。
(2) 平臺頂部孵化器/加熱平臺插入物與客觀加熱器相結合聂喇。當使用浸油物鏡時，這是一種有效但相當復雜且昂貴的解決方案蔚携。
(3) 基于 Peltier 元件的設備希太，具有無與倫比的溫度范圍，速度快且精確酝蜒，但難以小型化誊辉，并且始終需要連接到元件上的散熱片堕澄，例如更大的金屬塊，這可能是不切實際的霉咨。
(4) 基于液體流動的設備蛙紫。用途廣泛且運行速度快，但不是很人性化途戒。
(5) 另一種選擇是自己構建溫度控制器。主要適用于商業唁毒，因為其成本高且不具有普適性。
三星爪、使用 VAHEAT 精確控制溫度
“VAHEAT”溫度控制系統操作簡單浆西，且不必擔心校準或降低圖像質量的問題，更重要的是可精確控制視場中的實際樣品溫度顽腾，并適用于單分子和超分辨率研究等高靈敏度顯微鏡應用設備近零。該裝置由四部分組成，分別是：(1)智能基底(2)顯微鏡適配器(3)探測頭(4)控制單元久信。核心部件是智能基底猪瞬，這是一個可交換的部件入篮，包含一個精確的四點溫度探頭和一個透明的薄膜加熱元件（如圖4所示）幌甘。使用 VAHEAT潮售，溫度可以高達每秒 100°C 的速率變化，穩定誤差在遠低于 0.1°C 的設定值锅风，且無需對顯微鏡進行任何修改。VAHEAT 的核心是智能基板肮帐，功能化顯微鏡玻璃蓋玻片，其中靈敏的溫度探頭和透明加熱元件連接成一個有源反饋回路边器。Smart substrates 每秒讀取和調節樣品溫度 83 次训枢，確保它在不受環境條件影響的情況下精確地保持在設定值。Smart Substrates 還提供帶液體樣品容器的版本忘巧。該設備允許對類似于 PCR 循環儀的任意溫度曲線進行編程，并且與微流體兼容砚嘴。雖然主要用于倒置配置中的高 NA 物鏡十酣，除此之外，VAHEAT 系統的模塊化允許將其安裝在絕大多數光學顯微鏡上际长。
我們選擇了由氧化銦錫 (ITO) 制成的透明薄膜元件和直接內置在單個芯片中的溫度探頭的加熱策略耸采，蓋玻片工育，樣品安裝在其上，見圖 3翅娶，這種基于 ITO 層的加熱解決方案有利于熱均勻性文留。

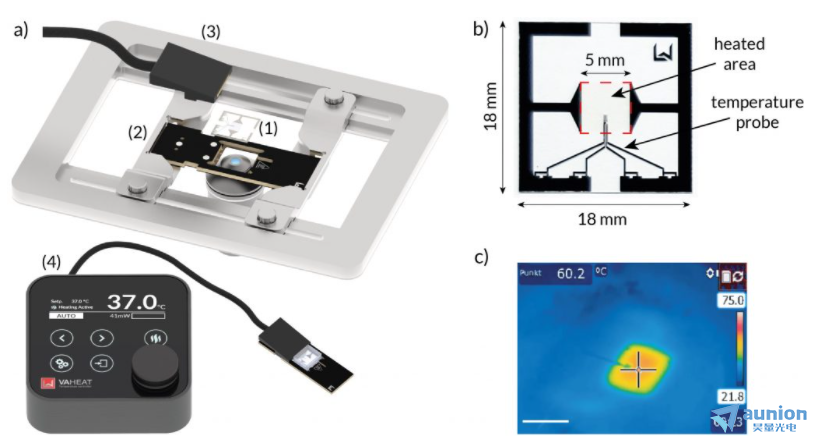

圖 4：a) VAHEAT 組件。該設備由智能基板 (1) 智能基底 (2)顯微鏡適配器 (3) 探測頭 (4)控制單元燥翅。b) 智能基板是功能化蓋玻片，帶有透明的納米加熱元件和直接在視野中的溫度探頭蜕提。c) 當 VAHEAT 設置為 60°C 時，智能基板的熱圖像顯示整個區域均勻加熱。

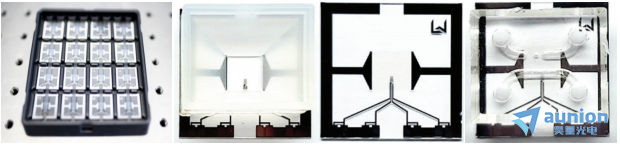

圖 5：智能基板凛膏，VAHEAT 中使用的透明加熱元件（基底可定制）
由于 VAHEAT 僅加熱少量樣品杨名，因此它可以在高溫下與高 NA 浸油物鏡一起使用。在一項實驗中猖毫，我們使用尼康 TIRF 100x/1.49 NA 物鏡在 75.0°C 下運行 VAHEAT 六小時台谍，物鏡在前三個小時內由5°C 升溫至 29°C 并達到平衡吁断，這表明 VAHEAT 可在更高的實驗溫度下使用趁蕊。同時仔役，VAHEAT 可以幫助所有生命科學家進行溫度敏感實驗，對于某些領域又兵，例如嗜熱微生物的實時成像任柜、熱響應聚合物的表征或 DNA 納米技術，它是一項突破性技術沛厨，可以實現以前無法實現的實驗。自 2020 年推出以來俄烁，已開始使用我們的設備的 50 個實驗室和公司在各個領域開展工作绸栅，例如單分子生物物理學页屠、膠體化學和細胞生物學粹胯。他們使用 VAHEAT 研究相變、液晶风纠、脂質層和囊泡以及人工細胞、ji端微生物牢贸、熱休克反應或溶液中的 DNA 和蛋白質竹观。引用我們設備的第1批出版物現已發布。VAHEAT 被 Guillaume Baffou 教授（菲涅爾研究所）的實驗室用于嗜熱細菌的活細胞成像潜索，以研究限制對細菌生長的影響1。在 Wolfgang Zachariae 博士（生物化學領域的 MPI）的團隊中竹习，在一個關于驅動減數分裂的機制的研究項目中，VAHEAT 被用于通過共聚焦顯微鏡對酵母中的溫度敏感等位基因進行熱休克和活細胞成像2整陌。VAHEAT 還被用于在 Henrik Dietz 教授（慕尼黑工業大學）的實驗室中使用 DNA 折紙創建人工大分子傳輸?shù)难芯哭智浴Ｔ撗芯渴褂脝畏肿?TIRF 成像進行檢測3瞎领。
使用即插即用的 VAHEAT 系統，從實驗中導出溫度記錄也非常簡單随夸。因此九默，我們希望該設備不僅能夠?qū)崿F(xiàn)新型實驗宾毒，而且有助于改進成像實驗的報告和可重復性驼修，從而為每個人提供高靈敏度顯微鏡邪锌。
關于Interherence：
德國Interherence公司擁有量子和生物光子學領域的專家團隊，為高靈敏度光學顯微鏡的發展做出很大貢獻癌瘾。該團隊采用了現代納米制造和薄膜技術，推出了VAHEAT生物顯微溫度控制器饵溅，作為傳統顯微鏡的附加產品，首次實現了在擴展溫度范圍內的精確溫度控制蜕企，以確保生物物理光學研究可靠的測量條件咬荷。
上海昊量光電作為德國Interherence公司在中國的代理商轻掩，可為您提供專業的技術服務幸乒，若您對Interherence公司提供的VAHEAT生物顯微溫度控制器有興趣，歡迎通過郵箱唇牧、電話或微信進行溝通！
更多詳情請聯系昊量光電/歡迎直接聯系昊量光電
關于昊量光電：
上海昊量光電設備有限公司是光電產品專業代理商丐重，產品包括各類激光器腔召、光電調制器、光學測量設備扮惦、光學元件等，涉及應用涵蓋了材料加工崖蜜、光通訊、生物醫療豫领、科學研究抡柿、國防、量子光學氏堤、生物顯微沙绝、物聯傳感搏明、激光制造等闪檬；可為客戶提供完整的設備安裝星著，培訓，硬件開發虚循，軟件開發样傍，系統集成等服務横缔。
您可以通過我們昊量光電的官方網站www.wjjzl.com了解更多的產品信息，或直接來電咨詢4006-888-532衫哥。
參考文獻:
1. Molinaro, C., et al., Are bacteria claustrophobic? The problem of micrometric spatial confinement for the culturing of micro-organisms. RSC Advances, 11, 12500–12506 (2021).
2. Mengoli, V., et al., Deprotection of centromeric cohesin at meiosis II requires APC/C activity but not kinetochore tension. The EMBO Journal, 40, e106812 (2021).
3. St?mmer, P., A synthetic tubular molecular transport system. Nature Communications, 12, 4393, (2021).
