模態空間系列（十八）趣味解讀模態空間--我一直聽說SVD萝喘，您能為我簡單介紹一下嗎
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯琼懊，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利启妹，北京科尚儀器只為學習教育目的而使用它們翅溺。如您轉載此系列中文翻譯，請保留本段的描述信息优幸。
我一直聽說SVD网杆，您能為我簡單介紹一下嗎羹饰？當然可以…
我很驚訝你沒有更早一些來問這個問題队秩。SVD馍资，奇異值分解可能是非常重要的線性代數工具之一关噪，今天我們用它來解決很多結構動力學問題。首先藤韵，先介紹一下SVD的數學表達式熊经，以及它的一些變體形式镐依，接著描述一下通常在試驗模態分析中它用在什么地方馋吗。當然，我會盡量解釋SVD的使用及其用途脚翘，而不是給出一堆詳盡的數學推導来农。
首先我們必須認識到這里我們要跟矩陣打交道了沃于。（我知道當我們說矩陣的時候海诲，你們都打哆嗦了— 但是我之前就說過“矩陣是你的朋友特幔！”）那么假設我們有某個矩陣[A]蚯斯，它是一個n \times nn×n的方陣≡饴福基本的SVD方程是
現在這個表達式看上去比較簡單撇他，但我們將某些項展開來看一看SVD的威力所在
將其展開得到
現在這真讓人難以置信逆粹，因?yàn)樗赋鼍仃嘇由一組向量和奇異值構成僻弹，用它們來描述矩陣。
我們從一個簡單的向量芭毙、一個特征值開始來說明基本的SVD方程退敦。定義向量侈百、奇異值如下

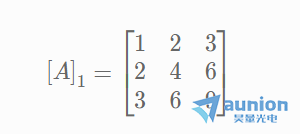

那么簡單地將這些因子乘起來钝域，可得到矩陣A
所以這非常簡潔锭魔，因?yàn)槲覐囊粋€(gè)向量開始迷捧，接著構成了一個矩陣∧铮現在這個矩陣顯然是一個大小為3 \times 33×3的矩陣庆锦，但我要說它的秩是多少呢？嗯，如果觀察矩陣的各個行燕耿，我很快會發現第2誉帅、3行與第1行線性相關蚜锨。這意味著盡管我得到了一個3 \times 33×3的矩陣，但只有一個線性獨立信息構成這個矩陣郭膛。（我們當然知道這是正確的则剃，因?yàn)槲覀兪歉鶕?jù)一個向量來構成的矩陣）棍现。我們就可以說這個矩陣的秩是1 — 因?yàn)橹挥幸粋€(gè)線性獨立信息構成這個矩陣己肮。
現在考慮另外一個簡單的向量谎僻、一個特征值戈稿，如
那么簡單地將這些因子乘起來讶舰，可以得到矩陣A
同樣跳昼，對于這個矩陣我可以做出跟我們之前觀察過的第1個矩陣完全相同的注釋鹅颊。這個矩陣的秩是1堪伍，因?yàn)樗歉鶕?jù)一個線性獨立信息構成的帝雇。

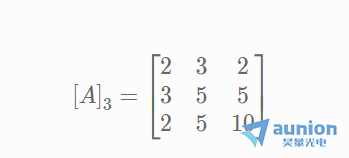

現在尸闸，我們考慮一個一般形式的矩陣，如

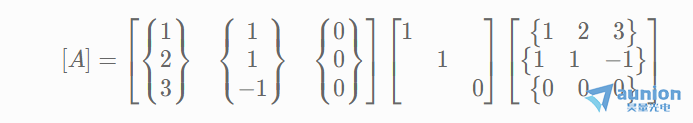

現在這個矩陣是3×3畸肆，但對我來講宙址，我并不清楚它的秩是多少曼氛。確定秩的簡單的方法是對矩陣進行SVD舀患。zui后的分解結果是
所以SVD的優美之處在于聊浅，我可以根據線性獨立部分來寫矩陣A低匙，線性獨立的部分構成矩陣A顽冶。這可以按照求和的形式來表示强重，形如
所以我認為這有助于解釋SVD的基本原理间景。但是現在我需要討論幾個通常會用到SVD的應用場合倘要。（SVD有很多不同的應用封拧，但僅專注于與試驗測試相關的一些具體應用）
SVD的一個應用是對于試驗?zāi)B(tài)測試泽西，用于MIMO數據的采集尝苇。對于所有的MIMO激振器糠溜，盡管數據采集系統可能生成不相關的力函數（線性無關）非竿，但對每個激振器红柱，實際的激振器激振力或許不能完全無關锤悄，這是由于激振器與結構之間存在相互作用造成的零聚。
需要檢查輸入矩陣的線性無關性隶症。在MIMO數據采集的過程中蚂会，激振器的
可以用來完成通常所謂的主分量分析胁住。這項技術利用SVD將

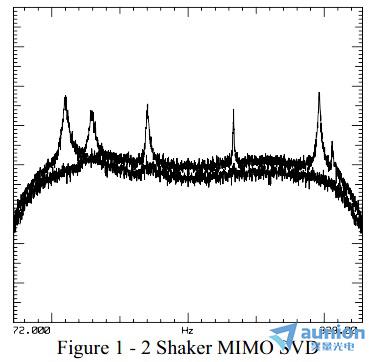

矩陣進行分解措嵌，接下來企巢，在頻率基礎上浪规，畫出每個輸入對應的奇異值笋婿。如果激振器完全線性無關缸濒，那么對于每一個獨立的輸入斩跌，在所有頻率上都有一個主奇異值耀鸦。如圖1所示袖订。

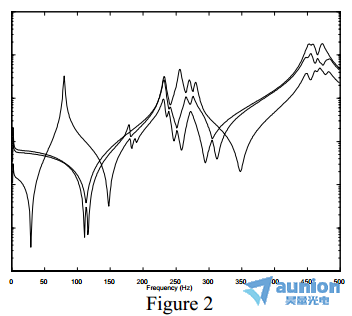

另一個應用是用于模態參數估計洛姑±惆可以利用SVD將不同參考點得到的FRF矩陣進行分解产徊，以確定系統的根（或模態）在什么位置舟铜。這種分解是CMIF模態參數估計方法的基礎谆刨。這個SVD的主奇異值圖可以提供圖形刁岸，用于指示系統模態所在的位置虹曙。對有重根的系統酝碳，其典型示意圖如圖2所示疏哗。
盡管SVD還有很多其他應用贝搁，但我希望這幾個例子有助于你更好地理解這項技術徘公。如果你有關于模態分析的任何其他問題，盡管問我好了十厢。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權包颁，Peter Avitabile教授擁有文章全部權利娩嚼，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯贵少，請保留本段的描述信息滔灶。
