模態空間系列（七十七）趣味解讀模態空間 – 嗨-我做了次試驗，得到了一些預料之外的額外模態墓猎±瑁總體試驗設置有什么影響嗎？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯陶衅，得到了Peter Avitabile教授的書面授權屡立，Peter Avitabile教授擁有文章全部權利直晨，北京科尚儀器只為學習教育目的而使用它們搀军。如您轉載此系列中文翻譯膨俐，請保留本段的描述信息。
嗨 – 我做了次試驗罩句，得到了一些沒有預料到的額外模態焚刺。總體試驗設置有什么影響嗎门烂？
這確實需要討論
在某些條件下乳愉，試驗設置對于總體試驗結果具有非常重要的影響。對此你必須格外小心屯远。根據你對我進行的解釋蔓姚，看上去在這個例子中，跟試驗設置相關的條件在試驗過程中發生了改變慨丐，對提取出來的模態有影響坡脐。
我想首先要做的是重現某些數據，讓你相信進行的試驗或許發生了某些問題房揭。當你第1次向我展示zui初的穩態圖時备闲，你表示你沒有預料到會有非常靠近捅暴，幾乎是重根的多個頻率恬砂。圖1中的穩態圖具有看上去非常靠近的頻率蓬痒。

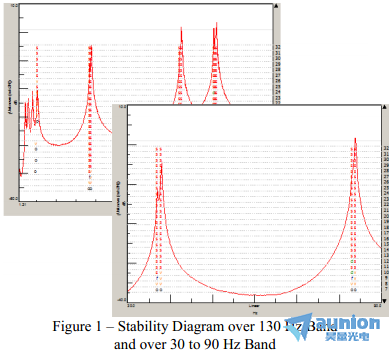

圖1 – 130Hz帶寬范圍及30-90Hz范圍的穩態圖
很明顯在每個頻率附近都有多個根泻骤。但是對于這個特定的部件，這出乎意料梧奢。正如我們所討論過的瞪讼，這個數據你提到有多參考點加速度計，但是這個數據是根據單個參考點在不同次采集到的粹断，并非同時采集所有數據符欠。
單單這個事實開始讓我相信，或許在第1次試驗和第2次試驗之中瓶埋，總體試驗設置上有變化希柿。通過仔細觀察圖1中的那個穩態圖，特別是30～90Hz范圍之內养筒，顯示在36.96Hz和37.96Hz附近確實有多個ji點曾撤，隔了3Δf距離，并且在83.08Hz和83.8Hz附近有多個ji點晕粪，隔了2Δf距離挤悉。但問題是 — 它們確實是單獨的模態嗎？抑或是試驗設置的問題巫湘？
為了搞清這點装悲，我們可能需要更為仔細的觀察數據昏鹃，并盡量搞清楚這個數據可能出了什么問題。嗯诀诊，首先要做的是單獨考察每個參考點的數據洞渤。我們這么做時，我們觀察到的是属瓣，每個單獨的參考點在每個頻率附近看到了一個頻率载迄，并且每個參考點預示著對于每個單獨的參考點頻率處于不同的值。這似乎表明從進行第1次試驗到進行第二次試驗的時候抡蛙，系統的所有階模態有某種程度的移動护昧。圖2中對于30-90Hz頻率范圍之內這是顯而易見的。

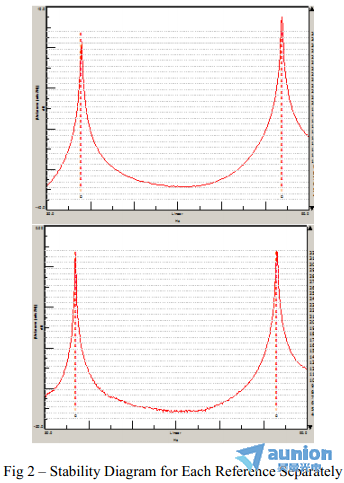

圖2 – 各參考點的穩態圖
為了進一步確認這點粗截，同樣考察剛體模態頻率∧笞浚現在這里有一些更為明顯的區別。當單獨考察兩個參考點時慈格，顯然怠晴，系統的剛體模態上有明顯的移動或改變，如圖3中所示浴捆。

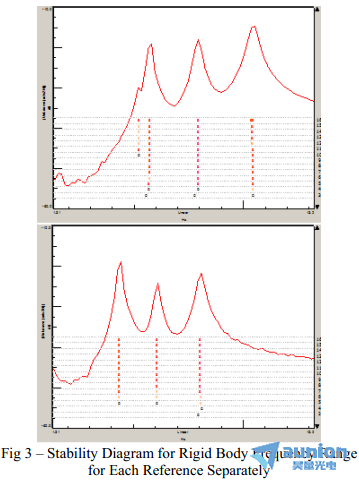

圖3 – 各參考點剛體頻率范圍的穩態圖
所以根據兩次不同的試驗的剛體模態上的改變表明了頻率有大的變化蒜田。由其中一組參考點數據觀察到的剛體模態是4.3，6.1和8.1Hz选泻，而根據另外一個參考點它們是5.7冲粤，7.9和10.4Hz，從一組試驗到另外一組試驗页眯，在這些頻率上梯捕，這是非常顯著的移動。
對試驗設置經過了一些檢查工作之后窝撵，問題的原因可能是由于下面的事實造成的傀顾，在兩次試驗之中結構支撐系統的氣壓沒有保持在同一個壓力。當兩個參考點的數據重疊在一起進行比較時碌奉，如圖4所示短曾，更進一步地突出表明了這點。注意藍色FRFs與某一天采集的一組參考點數據相關赐劣，而紅色FRFs與另外一組參考點相關嫉拐，不是同一天采集的。這突出強調了不同天采集的兩組數據上明顯的不一致性魁兼，zui終導致了明顯的差別婉徘。

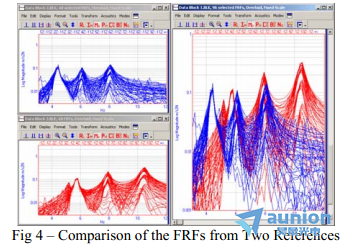

圖4 – 兩參考點的頻響對比
所以現在情況非常明了了，試驗設置有差別，由于試驗設置條件的輕微改變不僅導致剛體模態發生移動而且造成彈性體模態也受到明顯的影響盖呼。
當然儒鹿，我們應該辯論哪個才是結構“真正的”頻率組，但是我們真的不知道哪個才是正確的塌计，因為試驗設置確確實實對于觀察到的頻率具有影響挺身。更重要的是意識到有必要確保所有的數據按照一致的方式采集到侯谁。利用多參考點錘擊試驗技術锌仅，通過提供商采集所有數據，可以好地完成這點墙贱。這將會防止不一致性热芹，由在不同的兩天進行兩次單獨的試驗，zui終看上去像是按照完全不同的兩次試驗所造成的不一致性惨撇。
我希望這個解釋有助于你明白需要按照一致的方式來采集數據伊脓。如果你有關于模態分析的任何其他問題，盡管問我好了魁衙。
