模態空間系列（七十一）趣味解讀模態空間-當傳遞函數沿著頻率軸求值時唧龄，阻尼是零兼砖。這意味著系統中沒有阻尼嗎？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯选侨，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利援制，北京科尚儀器只為學習教育目的而使用它們戏挡。如您轉載此系列中文翻譯，請保留本段的描述信息晨仑。
當傳遞函數沿著頻率軸求值時褐墅，阻尼是零拆檬。
這意味著系統中沒有阻尼嗎？讓我們來澄清這個令人迷惑的問題妥凳。
嗯竟贯，我發現對很多人來講這成了一個讓人困惑的問題。所以我們來討論一下這個問題屑那，并解釋在這件事上實際發生了什么。因此在這個過程中艘款，作為討論的一部分持际，這里我要討論幾個內容。

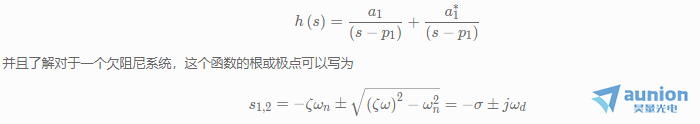

首先哗咆，我們按部分分式形式寫出系統傳遞函數
因?yàn)檫@個函數是復數的蜘欲，根將是兩個變量和的函數，它們是根的實部和虛部晌柬。分子稱為系統傳遞函數的留數（這么命名是因?yàn)樗鼇?lái)自于用于對這個函數求值的留數理論）姥份。
現在，當我們畫這個函數時年碘，圖形將呈現為一個面，因?yàn)楹瘮?shù)由兩個獨立的變量屿衅，稱\sigmaσ和ω闷祥，來定義的。所以如果我們保持\sigmaσ不變傲诵，而改變\omegaω，將會生成一個復數值的矩陣箱硕。因?yàn)閿?shù)值是復數的拴竹，我們可以分別畫出實部和虛部的圖，但是我們也能夠畫出函數的幅值和相位剧罩。無論如何栓拜，可以按照這些形式中的任何一種畫出這個面來描述系統傳遞函數惠昔。
這點如圖1所示（來自于Vibrant Technology公司網頁）幕与。我們可以討論系統傳遞函數的每一個細節，但是為了此處的討論镇防，我確實想把精力集中于這個函數的幅值啦鸣。（但我們總要記住這是個復值的函數，有實部和虛部来氧，或者說幅值和相位來描述這個整體函數诫给。）
所以當我們說香拉，我在\sigma =0σ=0求這個函數的值時，我們并不是真的說阻尼是零中狂，而是說這個函數沿著j \omegajω軸求值凫碌。

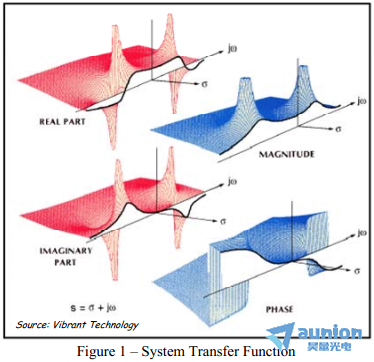

圖 1 – 系統傳遞函數
現在如果我們寫這個方程胃榕，按照這種方法來求值盛险，那么我們可以將頻響函數寫為
但是如果我們要觀察沿著j \omegajω軸求值的系統傳遞函數的幅值，投影沿著那個軸切開的面勋又，我們能夠看到如圖2所示的圖形苦掘，它是投射自那個切片。這是我們?cè)贔FT分析儀中測量到的 – 頻響函數赐写。并且我們可以看到只有一個獨立的變量\omegaω鸟蜡，用來描述那個函數。我們也可以注意到我們現在只有一條曲線挺邀，而不是一個描述系統傳遞函數的面揉忘。

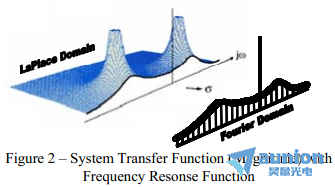

圖 2 – 系統傳遞函數（幅頻）及頻響函數
所以現在我們有了一種手段，掌握這個頻響函數從何而來∑現在我想要描述曲面和系統傳遞函數面。嗯禾蚕，這個面看上去像個有兩個柱子的帳篷您朽，所以我想用這個跟一個婚禮做個類比，關于帳篷下的座椅安排换淆。我們知道座椅安排有兩方 – 新娘和新郎（ji點和共軛ji點）』┳埽現在你可以坐在任何一方，取決于你屬于婚禮聚會的哪一方倍试。
假設你屬于婚宴的新郎方讯屈，你坐在頭排2座。現在你坐下县习，向上看涮母，你會觀察到帳篷在你頭部上方一定高度（在那個特定的\sigmaσ和\omegaω值位置的幅值）躁愿。你也會注意到新娘一方（共軛）在頭排2座的位置有一個鏡像座位叛本；座位上方的高度在幅值上是一樣的。
但是假設其他有人坐在新郎一方的2排3座⊥樱現在在這個點上来候，帳篷的高度比第1種情況還高。另外當然样勃，在新娘一方也有一個鏡像座位有相同的高度吠勘。
所以這些座位的每一個在座位上方都有特定的帳篷高度性芬。那個高度構成到帳篷的面。但是你注意到在兩側都有一個座位與柱子所在的位置相對應剧防；這與方程的根類似，根是復數共軛對峭拘。注意沒人可以坐在那兒俊庇，沒人能真的告訴那個位置的帳篷高度，因?yàn)樗鼪](méi)有定義鸡挠；在ji點（根）位置不能確定系統傳遞函數的幅值辉饱，因?yàn)樵谀莻€(gè)位置它沒有定義。
所以這個帳篷類比是系統傳遞函數的良好描述拣展。函數的值由座位面上的位置所決定彭沼。幅值跟隨位置而變。在系統ji點或系統根的位置上备埃，系統傳遞函數沒有定義姓惑；這是帳篷柱子所在的位置按脚，沒人可以坐在那個位置來確定帳篷的幅值或高度于毙。（我們用留數理論對此進行求值。）
另外當然我們都知道第1排是非常重要的排辅搬。事實上唯沮，這就是傅立葉先生落座的地方 – 就是沿著j \omegajω軸 – 這是我們從系統傳遞函數取出來的切面。

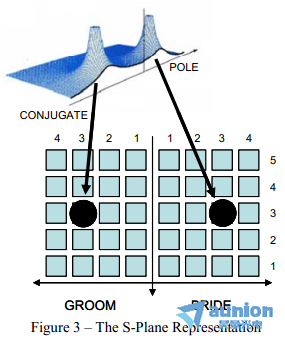

圖 3 – S-平面的表示形式
所以我希望這些簡單的例子更好地闡明了系統傳遞函數堪遂、頻響函數和他們相互之間的是如何聯系的介蛉。關于zui近的一次婚禮的zui后一點話題是邀請伴郎介紹新人親友團。他做得一直都很好溶褪，直到他介紹（第1次）新郎和新娘為約翰和安吉拉 – 這也是zui后一次甘耿，因?yàn)樾履锏拿植皇前布『昧烁捅酰哆h(yuǎn)了捏境。
如果你有關于模態分析的任何其他問題于游，盡管問我好了。
