模態空間系列（三十四）趣味解讀模態空間--在結構關心部分進行模態測試，很多模態看起來一樣技扼！我做錯什么了嗎伍玖？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權剿吻，Peter Avitabile教授擁有文章全部權利窍箍，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯，請保留本段的描述信息椰棘。
我在結構的關心部分進行模態測試纺棺，很多模態看起來一樣！我做錯什么了嗎晰搀？
我們討論一下這個問題五辽。
這是另一個常見的問題，我在試驗?zāi)B(tài)測試中經常遇到外恕。很多時候乡翅，你或者你的公司僅僅對一部分結構或者系統部件感興趣鳞疲。所以你立刻把注意力僅僅集中在總體結構的那個部分區域上，因?yàn)檫@是你的責任范圍或關心區域蠕蚜。這似乎是合理的尚洽，尤其是因?yàn)槟憧赡懿幌霚y試整個系統。（啊 – 如果生活可以如此簡單０欣邸）
遺憾的是很多時候這或許是不可能的。多數時候系統上的不同部件或者系統的不同部分之間有明顯的動態耦合挣柬。不可能僅僅測量你感興趣的結構部分潮酒。當然，你確實可以僅僅測量感興趣的結構部分邪蛔，但是很多時候急黎，系統上的子系統的不同部件之間可能有明顯的動力學交互作用。對試驗?zāi)B(tài)測試侧到，如果僅僅在結構的部分區域采集結果勃教，則模態振型可能令人困惑，因?yàn)椴恢勒w結構上的總體模態振型匠抗。就好像在你眼前放上眼罩故源，只觀察一部分結構 – 這會使用戶感到非常迷惑。很多時候汞贸，人們會對這類測試數據發表評論說绳军，有兩個一階彎曲模態或者兩個一階扭轉平板模態，等等删铃。顯然這完全不可能！不會有兩個一階系統模態踏堡。但是從你受限的視角看上去確實好像有兩個完全相同的模態猎唁。
zui近，我見到一個框架類型結構的模態試驗，不同的高度上有不同的平臺诫隅。在一個平臺表面進行試驗?zāi)B(tài)測試腐魂，因?yàn)檫@個特殊的平臺上安裝了一些重要設備。
因?yàn)橹辉谶@個平臺采集數據逐纬，有很多看起來像是相同（并且?guī)缀跬耆嗤┑哪B(tài)蛔屹。顯然問題是只識別了部分整體模態振型，不能對整體模態振型提供一個清楚的認識豁生。

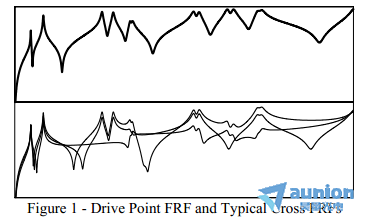

作為這種問題的一個例子兔毒，用一個由支撐立柱隔開的簡單雙平板結構來展示典型的FRFs和根據試驗模態分析得到的模態振型。一種情況是只測量一個平板甸箱，另一種情況是兩個平板都測（但為了使這個問題的解釋簡單化，只考慮垂直運動）芍殖。上部平板的一個典型驅動點FRF和另外一些典型的跨點FRFs如圖1所示豪嗽。
圖 1 – 驅動點頻響和典型跨點頻響

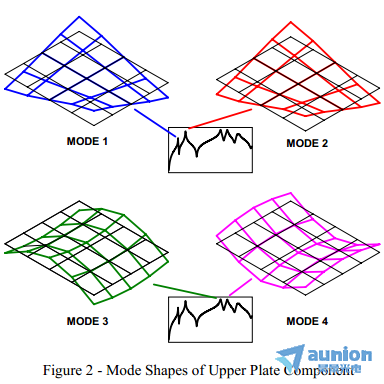

在減少數據的情況下（只考慮結構的上部平板），對FRF中看到的前4個峰窃躲，試驗?zāi)B(tài)振型展現出兩個非常類似的扭轉模態和兩個非常類似的彎曲模態计贰。這些模態振型如圖2所示。顯然框舔，這是不可能的 – 但是蹦玫，在部分結構上的有限測點情況下，這完全有可能刘绣。
圖 2 – 上部平板部件的模態振型

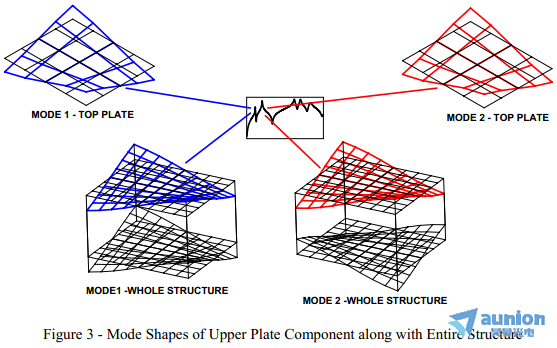

為了更好地了解結構的“實際”模態振型樱溉，用一組更多的點來描述FRF矩陣。這些FRFs用來確定整個系統的模態振型福贞，對FRF中的前2個峰，如圖3所示停士。顯然挖帘，額外測點的增加區分清了上部平板的實際模態振型跟其余結構的關系。在很多結構中恋技，當只對整個結構或系統的一小部分區域進行測試時拇舀，這種現象常常發生。
圖 3 – 上部平板部件連同整體結構的模態振型
在這個簡單的例子中蜻底，很明顯必須得到整個系統的模態振型骄崩，否則可能讓人困惑。但是，當測試復雜結構時要拂，不能進入整個結構抠璃，這種情況也常常發生。這種情況可能發生在有不容易進行測試的內部部件的條件下脱惰。這些內部部件可能極大的模態能量搏嗡，與結構或系統的一階或多階模態有關系拉一。在這些情況下采盒，因?yàn)椴豢赡茉诮Y(jié)構的內部布置儀器，所以僅能得到一部分整體模態振型舅踪。只要想象一下在兩個平板的例子中纽甘，如果下部平板看不見，或者被某種外部遮蔽物或罩子蓋住了抽碌。如果下部平板得不到决瞳，測量結果可能只展示出與上部平板相關的部分模態振型货徙。這種情況下將存在相同的問題。
這種情況對結構常常發生皮胡，在那里痴颊，儀器不能觸及到結構上的所有部分，或者對模態測試屡贺，需要某種拆解才得以進入結構的全部相關區域蠢棱。在這些情況下存在相同的問題甩栈。所以泻仙，測試結構時，其中量没，不容易接近內部部件或者子系統玉转，小心是很重要的 – 可能有結構的關鍵區域，含有確定系統模態特征的關鍵信息殴蹄。
我希望這個解釋回答了你的問題究抓。如果你有關于模態分析任何其他問題袭灯，盡管問我好了刺下。
