模態空間系列（三十三）趣味解讀模態空間--有人告訴我為了識別偽重根你必須有多個參考點
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯蛹屿，得到了Peter Avitabile教授的書面授權屁奏，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們错负。如您轉載此系列中文翻譯坟瓢，請保留本段的描述信息。
有人告訴我為了識別偽重根你必須有多個參考點犹撒。那我們討論一下這個問題折联。
首先我要說一般情況下在我們所測試的大多數結構中極少發現重根。但是近期以來油航，我發現很多測試具有所謂的“偽重根”崭庸。這是指在測量數據的一個離散Δf譜線之內存在兩個或更多頻率的模態。所以在所測的響應函數中所觀測到的峰由兩個或更多個模態之和組成谊囚。
為了觀察到分開的獨立的峰怕享，需要更細的頻率分辨率。當然镰踏，這也許不可行函筋。很多時候為了得到這個分辨率需要漫長的時間數據塊，這或許不那么容易得到奠伪。但是如果足夠的分辨率不存在時跌帐，會怎樣呢？通常绊率，大多數人會聲稱如果存在多個根谨敛，那么需要采集多個參考點，否則提取不到這些個根滤否。目前這是一個很有點牽強附會的說法脸狸，而我沒有必要同意。模態參數估計算法（曲線擬合）具有很強的魯棒性藐俺，當遇到提取偽重根時（后面將展示兩個實例）真的沒有理由認為這些算法不夠好炊甲。在這些情況下，實際上并不總是需要多參考點欲芹。
首先卿啡，我要確認此處沒有曲解之意。當進行試驗模態測試時我完全提倡利用多參考點進行數據采集菱父。多通道采集系統普遍存在的情況下颈娜，很容易采集多參考點數據剑逃。通常在一個4或者8通道數據采集系統的情況下，對于錘擊測試揭鳞，布置多個加速度計于不同位置作為參考點（MRIT – 多參考點錘擊測試）炕贵。接下來梆奈，在多個固定不同加速度位置的情況下野崇，采集所有測量位置的錘擊數據。（當然亩钟，對于激振器激勵模態測試乓梨，如果沒有多個激振器，要得到多參考點數據需要耗費更多的工作清酥。但是扶镀，通常可以采集多參考點數據焰轻。）但是這個才真的是個問題 — 需要多參考點數據來提取多個根嗎臭觉？
就我個人來說，答案是沒有必要這樣做辱志。如果采集的數據質量好蝠筑，那么頻響函數是所有階模態的和，模態參數估計算法可以從測量的數據中準確提取出來多個根揩懒。根據測量數據對兩個結構進行求解來展示多個根的提取結果（在一個頻率分辨率Δf之內有兩個單獨的模態）什乙。在這兩種情況下，根據已有的模態指示工具（頻響之和SUM已球，模態指示函數MIF臣镣，等）所示，好像只有一個根存在智亮。在其中一個結構上忆某，在全部超過100個測量結果中只有一部分縱向頻響才顯示出兩個頻率的些許跡象。在另一個結構上阔蛉，沒有一個測量結果顯示出頻響的前兩個“峰”在每個峰上含有多個根的事實弃舒！

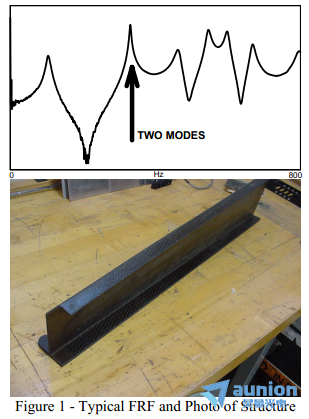

第1個結構是一個翼板結構上的原型復合翼梁。幾何形狀是一個典型的斜梁（工字梁形式）馍忽，不具幾何對稱性棒坏。一個典型的錘擊測量頻響和結構照片如圖1所示。

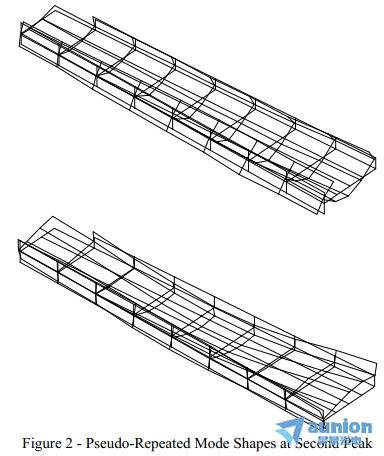

測量結果相當不錯遭笋，整個頻率范圍內在測量結果上可以看到一些噪聲坝冕。利用頻域多項式曲線擬合算法來提取模態振型。（實際上瓦呼，用了三種不同的商業模態軟件包喂窟，得到了完全相同的結果测暗。）函數上的第二個峰實際上含有兩個單獨的根。曲線擬合算法好不費力地在第二個峰上提取出兩個根磨澡，盡管看上去只有一個峰碗啄。顯然，提取出來的模態展示出了兩個非常明確的模態振型稳摄，如圖2所示稚字。盡管只有一個參考點用來提取模態參數，還是非常成功地提取出了兩階模態厦酬！

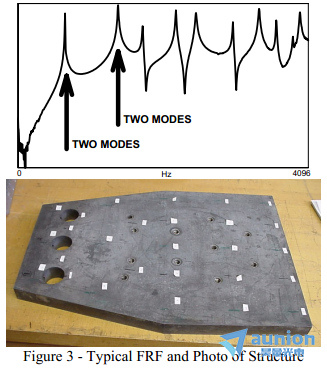

第二個結構是一個簡單的鎂合金振動臺滑板。幾何形狀是這樣的仗阅，實際上無法預測多重根昌讲。一個典型的沖擊測量的頻響連同結構的照片如圖3所示。

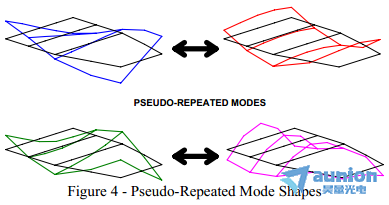

對于所有得到的頻響來說减噪，第1個峰看上去是個單階模態短绸；第二個峰在某種程度上具有相類似的特性。模態指示工具也表明了預期只有一階模態筹裕。但是假設只有一階模態的估計參數沒有提供“預期”的模態振型醋闭。在每個峰附近通過利用兩階模態重新擬合數據展現出所預期的模態振型；振型如圖4所示饶碘。
目前在這兩種情況下目尖，模態指示工具沒有必然地指示出多個根。為了提取出多個根扎运，需要用戶的干預瑟曲。同樣也注意到利用單參考點數據非常成功地提取出了多個根 — 不需要多參考點數據！請理解這點豪治，為了提取多個偽重根洞拨，多參考點數據非常有用 — 但并非總是需要。
我希望這個回答解答了你的問題负拟。如果你有關于模態分析的任何其他問題烦衣，盡管問我好了。
