模態空間系列（三十六）趣味解讀模態空間--局部擬合和全局擬合之間有什么區別？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯赶袄，得到了Peter Avitabile教授的書面授權揽涮，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們饿肺。如您轉載此系列中文翻譯蒋困，請保留本段的描述信息。
局部擬合和全局擬合之間有什么區別敬辣？我們討論一下這個問題
這個問題問得好雪标。為了說明這個問題零院，需要幾個簡單方程，后面舉一個簡單的例子來說明區別村刨。我們回憶一下頻響函數告抄，它是
有很多“ij”（輸出-輸入）組合；可能的頻響矩陣如圖1所示烹困。

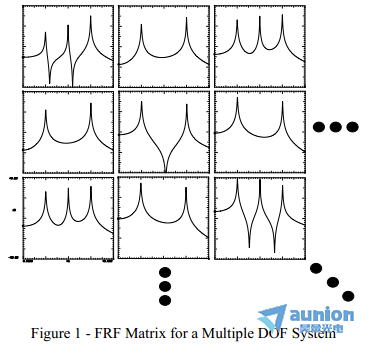

圖1 – 多自由度系統的頻響矩陣
現在每個頻響由ji點和留數確定。各個頻響都不同髓梅，因為留數不同拟蜻。這個說法是成立的，因為模態振型和留數之間有如下的關系
但是值得注意的是枯饿，從一個測量結果到下一個測量結果酝锅，頻響的分母是相同的，沒有發生改變奢方。由于各個測量結果的ji點不發生改變搔扁，因此可以講ji點是系統的“全局”屬性。這表示盡管從一個測量結果到下一個測量結果蟋字，留數改變了稿蹲，但如所期望，ji點不變 – 至少在理論上鹊奖！但是在實際的測量中苛聘，情況可能并非如此。實際上忠聚，從一個測量結果到下一個设哗，ji點可以改變。這會導致問題两蟀。

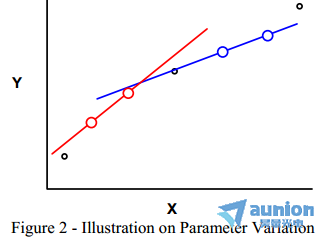

為了理解這點网梢，考慮將要用一條直線擬合的數據，如圖2所示÷柑海現在战虏，如果只是選擇了跟另外一組點（紅色）不一樣的2個點（藍色），那么從這兩個點計算得到的斜率和y-截距會大為不同欢瞪。換句話講活烙，在斜率和y-截距上，存在區別和不一致遣鼓，取決于用哪些數據來提取參數啸盏。當所有的數據按照zui小二乘方式一并使用時，得到斜率和y-截距的“zui優的”總體估計骑祟。
如果不管其他頻響而對每個頻響進行單獨評估回懦，那么從測得的頻響進行模態參數的提取中可以看到相同的影響气笙。在估計出的ji點中可能有所區別，取決于用哪個頻響 – 但是理論指出應該不會產生這種區別怯晕。但是當利用實際測試結果提取模態參數潜圃，彼此獨立地考慮每個測量結果時，這正是實際所發生的舟茶。這被稱為“局部擬合”谭期。為了避免這個問題，所有的測量結果一并使用吧凉，作為一組隧出，以zui小二乘方式尋找zui優ji點，來描述ji點的zui優“全局”表達阀捅。一旦ji點估計出來之后胀瞪，接下來使用模態參數估計方程中的“全局”估計的ji點來估計留數。這是一種兩步法饲鄙，在這里首先估計系統的zui優“全局”ji點凄诞，接下來利用估計出來的系統“全局”ji點來估計留數，ji點沒鎖定為固定值忍级，而不管每個測量結果可能會標出什么帆谍。這即全局擬合。
用一個簡單平面框架上的頻響測量結果來說明局部擬合和全局擬合之間的區別轴咱。幾個頻響如圖3所示既忆。在所示的帶寬內有5階不同的模態。注意上面的2個頻響顯示出了結構的各階模態的全部峰嗦玖，但是下面的2個頻響沒有含有上面2幅圖中每個頻率上的所有峰。（這是由于某些測量結果位于某些模態的ji點上跃脊。）

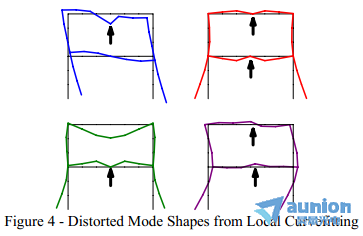

現在如果在某個特定的測量結果中沒有峰宇挫，那么怎么能估計出ji點值呢？這提出了一個嚴重的問題酪术，并且正是這些情況器瘪，局部擬合失靈了。如果在這種類型的數據上進行局部擬合绘雁，那么根據單個頻響局部擬合方法估計出來的模態參數可能含有糟糕的提取值橡疼，因為ji點估計得很糟糕。利用一種局部擬合技術來估計平面框架結構的模態參數庐舟。模態振型如圖4所示欣除。
注意，注意在模態振型上有幾個位置挪略，數據看上去跟預期的模態振型不一致历帚。模態振型失真了滔岳。已經搞清楚，這些點與結構的模態節點相對應挽牢。（對局部擬合谱煤，這是一個人所周知的問題。）

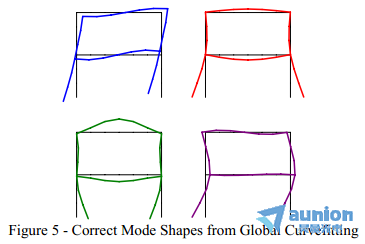

相同組的頻響用于全局擬合禽拔。首先刘离，估計系統的zui優全局ji點，接著在第二步中利用全部頻響測量結果的全局ji點來估計留數睹栖。模態振型如圖5所示硫惕。注意，這些模態振型是平面框架結構的預期振型磨淌。
現在根據這個例子疲憋，顯然，全局擬合得出更好的結果梁只。但是缚柳，當采集數據時，必須小心以保證數據滿足全局擬合的要求 – 在所有采集的測量結果中搪锣，模態必須是全局的秋忙！如果數據不一致，則估計過程中可能會產生誤差构舟。必須小心地采集頻響數據灰追，滿足全局數據縮減過程所需的全局特性。
我希望這個解釋澄清了你的問題狗超。如果你有關于模態分析的任何其他問題弹澎，盡管問我好了。
