模態空間系列（四十）趣味解讀模態空間--我發現數字化儀的過載勘天、欠載和量程設置難于理解
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯怔揩，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利误辑，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯歌逢，請保留本段的描述信息巾钉。
我發現數字化儀的過載、欠載和量程設置難以理解秘案。
我們討論一下這個問題
這是個很好的討論話題砰苍。之前我們曾經討論過錘擊試驗中關于錘頭、觸發延遲和雙擊等問題阱高。還有其他關于模數轉換器的過載/欠載赚导，數字化儀不理想的量化，測試非線性結構的難題等其他隱憂赤惊。為了節省量程設置的問題以及它們對數模轉換器ADC設置的影響（無他意）吼旧，將使用之前討論過的幾個典型測量結果。
錘擊測量結果如圖1所示未舟，其中輸入激振力沒有充分激起感興趣的全部頻率范圍圈暗。大約一半的頻率范圍沒有經受足夠的力輸入以激起結構，因此在這個頻率范圍內輸入信號和輸出信號二者都非常低裕膀。但是在低頻员串，輸入力信號跟響應信號一樣強。

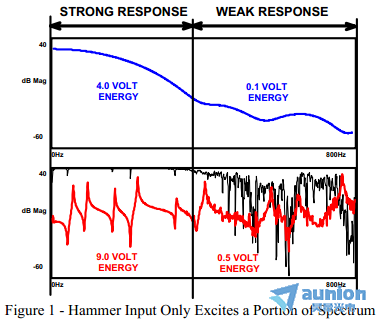

圖 1 – 力錘輸入寸齐，僅激起部分頻譜
信號能量中低頻分量占有優勢。現在真正的問題是在頻率范圍內能量如何分布（為了討論的目的抄谐，它實際上是曲線面積的評估）渺鹦。為了便于討論，我們假設在低頻范圍內輸入力譜（藍色）大約有4V蛹含，高頻范圍0.1V海铆，共有4.1V。我們也可以假設響應（紅色）在低頻和高頻范圍內分別分布為9V和0.5V挣惰。顯然卧斟，總電壓以低頻范圍為主殴边。在本例中，在每個通道上珍语，輸入通道和輸出通道可以設置為5V和10V的可能量程锤岸。
那么這是什么意思。我們用一個簡單的正弦波來解釋分辨率板乙。舉個例子是偷，設置一個簡單的6位ADC到滿量程，接著再設置為一個更低的量程募逞，來清楚地說明數字化儀如何影響測量的幅度蛋铆。（請注意，作為參考放接，所有的值都是近似的刺啦，做了舍入。）一個1.5V峰值的正弦波如圖1所示纠脾，ADC設置為大約10V玛瘸。圖2僅顯示出含有這個信號的ADC部分。注意分辨率不理想苟蹈，因?yàn)榱炕`差的原因糊渊，沒有正確地識別出正弦波的實際幅值。如果ADC量程設置的比實際待測的信號大很多慧脱，會發生這種情況（本例中渺绒，ADC的滿量程是10V）。
現在ADC的量程如果設置為2.0V菱鸥，如圖3所示芒篷，信號的分辨率好多了。這是因?yàn)锳DC的全部動態范圍為感興趣的信號而設（ADC設置為2.0V來測量1.5V的信號）采缚。

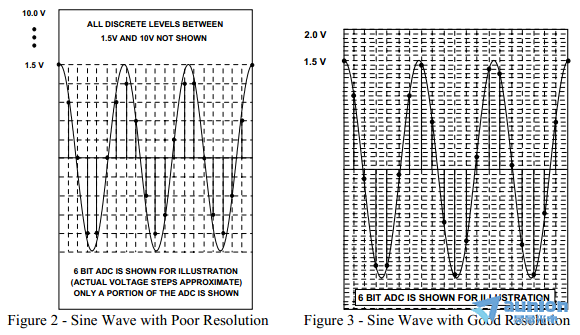

圖 2 – 正弦波针炉，分辨率不理想圖 3 – 正弦波，分辨率好
現在我們再考慮一個例子扳抽，其中有不同頻率篡帕、不同幅值的兩個正弦波要同時測量。同樣使用2.0V量程贸呢。圖4中镰烧，很顯然，ADC設置以兩正弦波中較大的那個為主楞陷。但是怔鳖，值得注意的是，兩信號中較小的信號受量化誤差之害甚于較大的信號固蛾。在結構系統上所作的頻率測量中结执，這種情況很普遍度陆。無法避免。但是献幔，如果ADC設置為10V zui大量程懂傀，想想看量化誤差將會多么糟糕。
既然我們對于一個簡單的正弦波的量程設置有所了解了蜡感，我們可以更好地理解圖1中的測量結果的問題蹬蚁。沒有很好地激起高頻，高頻模態響應少郑兴。高頻測量結果有量化誤差犀斋。圖1中高頻部分的這個問題類似于圖4中舉例的問題。

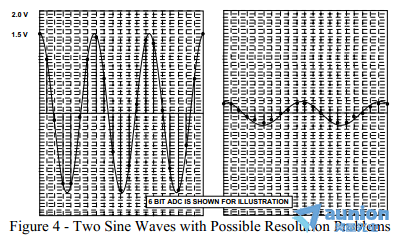

圖 4 – 兩正弦波情连，可能有分辨率問題
現在我們考慮另一個例子叽粹，其中加于結構的錘擊很好地激起了感興趣頻率范圍（128Hz）之外的模態，如圖5所示蒙具。為了便于討論球榆，假設能量分布在希望的（低的）頻率和高頻（激起了朽肥，但超出了感興趣的范圍）之間禁筏。注意傳感器將測量系統的全部響應（能量），即使在頻率信息的量程中實際上只使用這個能量的一部分衡招。因?yàn)閭鞲衅鞯目傠妷簩?shí)際上受高頻嚴重影響篱昔，ADC必須設置的比實際需要的更高，那么情況會怎樣始腾。這意味著ADC將設置的比實際需要的更高州刽，以容納這些高頻 – 結果是低頻會有量化誤差。

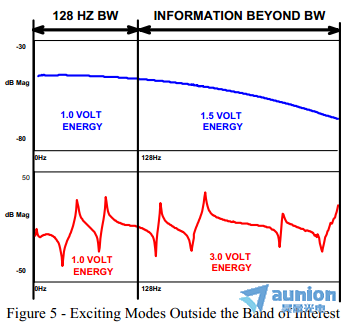

圖 5 – 激起了感興趣頻帶之外的模態
我利用結構系統中可能采集的典型測量結果浪箭，采用間接的方式回答了你關于數字化儀的設置問題穗椅。我希望這有助于解釋進行測量的這個非常重要的部分。如果你有關于模態分析的任何其他問題奶栖，盡管問我好了匹表。
