絕熱去磁制冷機技術介紹

正文

隨著科學技術的不斷發展，低溫物理宏邮，地面探測等領域?qū)O低溫度（<1K）的需求日益增加泽示。目前極低溫制冷技術主要包括稀釋致冷

（Dilution refrigerator），吸附制冷（Sorption cooler）蜜氨，絕熱去磁制冷（Adiabatic demagnetization refrigerator械筛，ADR）。

稀釋制冷機（DR）是利用3He-4He溶液的特性進行制冷飒炎，3He-4He混合液在極低溫下有相分離的現象埋哟，當3He原子從濃相進入稀相中

時，吸收熱量從而產生制冷效應郎汪。

吸附制冷機原理是蒸發制冷赤赊，利用工質4He或3He的飽和溫度與飽和蒸氣壓的對應關系，不同溫度下吸附劑對吸附工質的吸附率不同煞赢，

通過周期性的加熱冷卻吸附劑來實現制冷抛计。

以上兩種制冷方式都需要制冷工質氦，而氦作為一種稀缺資源照筑，價格越來越高吹截，成為極低溫技術規模應用制約因素。而絕熱去磁作為一

種固態制冷方式凝危，具有不依賴重力波俄、不依賴稀缺工質氦3、緊湊高效的突出優點蛾默，已成為空間應用的主流極低溫制冷技術懦铺，同時在地面

應用中也漸受青睞。絕熱去磁制冷機（ADR）是利用順磁鹽的磁熱效應實現制冷趴生，可獲得20-100mK的溫度阀趴。磁熱效應昏翰，是指磁性材

料在磁場增強或減弱時苍匆，由于磁矩的熵發生變化刘急，從而表現出的一種放熱或吸熱現象。

我們以德國kiutra的“MR” 系列無液氦絕熱去磁制冷機為例浸踩。它結合GM/PT閉環預冷和絕熱去磁制冷叔汁，可以擴展多個ADR單元。它

可以執行兩種工作模式：

Single-Shot絕熱磁場制冷（ADR）：

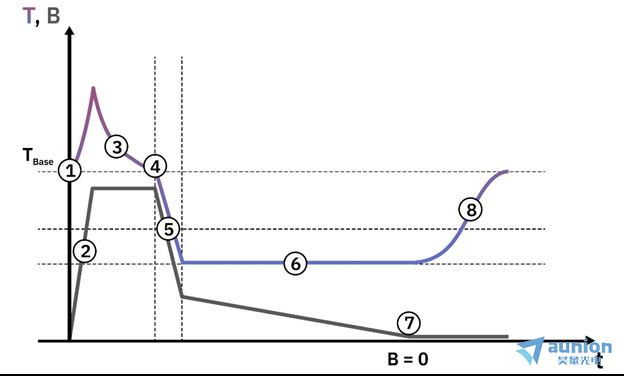

如下圖所示检碗，Single-Shot磁制冷可以用來產生短期冷卻据块。在保持時間(流程6)內磁控溫度提供了良好的精度和穩定性。

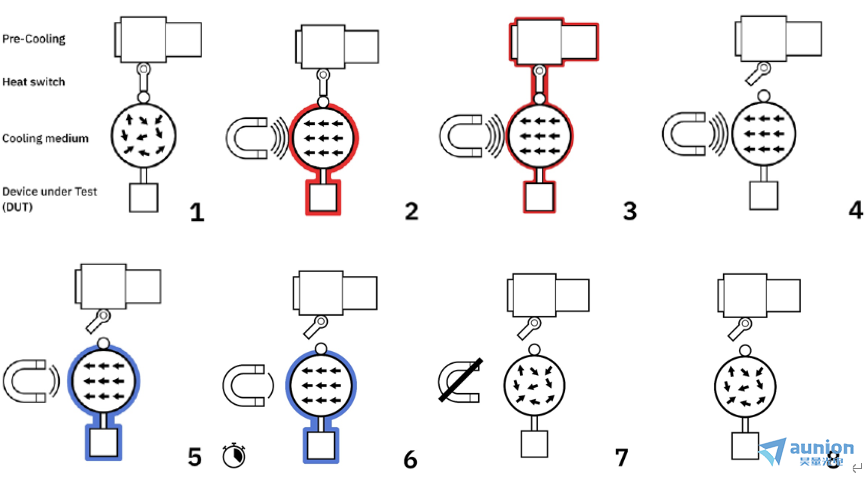

1.絕熱去磁制冷機由Pre-Cooling（GM/PT制冷端）折剃，Heat Switch（熱開關）另假，Cooling Medium（順磁鹽），Magnet（磁體）怕犁，Device under Test（冷臺）边篮。

2.熱開關導通，磁熱工質與預制冷端耦合奏甫，勵磁磁場增加到最強戈轿，磁化熱釋放，冷臺被加熱至高于Tbase

3.磁化熱被GM/PT制冷端不斷轉移出去阵子，冷臺溫度低至Tbase

4.熱開關斷開思杯，阻止熱量從預制冷端向磁熱工質傳導，勵磁磁場繼續工作

5.勵磁磁場強度減弱挠进，冷端溫度繼續下降

6.冷端溫度不再下降色乾，勵磁磁場強度持續減弱

7.勵磁磁場強度歸零，制冷流程結束

8.冷端溫度上升领突，磁熱工質返回初始狀態

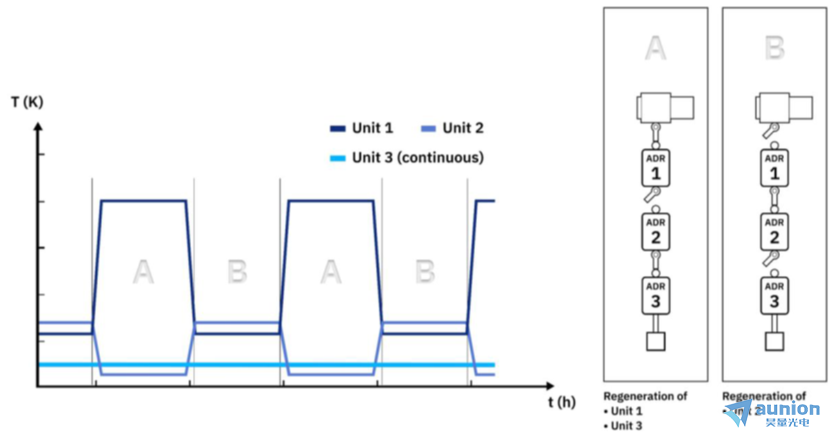

連續絕熱去磁制冷（CADR）：

對于某些應用暖璧，短期冷卻是不夠用的，kiutra提供了基于多級磁制冷的連續絕熱去磁制冷機攘须，幾個磁制冷單元相互連接并保持平衡漆撞，第

N個冷卻單元釋放的磁化熱被第(N-1)個單元耗散，依此類推于宙。這就保證了連接到冷端上的最后一級磁制冷單元不會耗盡磁場浮驳，因此可

以持續提供開爾文甚至亞開爾文的溫度。

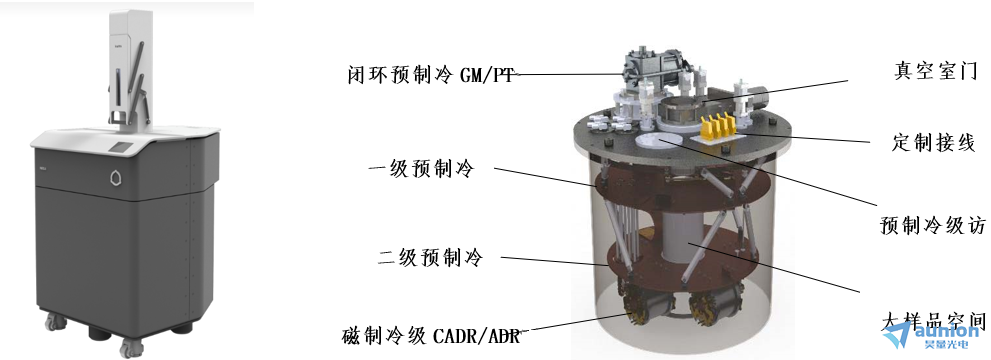

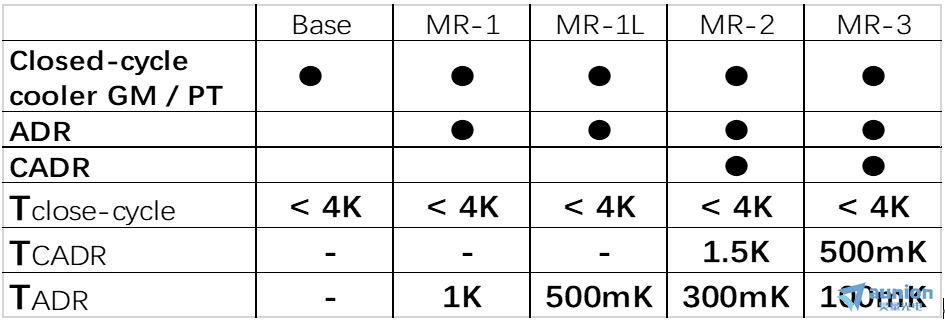

德國kiutra絕熱去磁制冷機：
