純相位空間光調制在PSF工程中的應用


一、引言


2014年諾貝爾化學獎揭曉昔逗,美國及德國三位科學家Eric Betzig出皇、Stefan W. Hell和William E. Moerner獲獎。獲獎理由是“研制出超分辨率熒光顯微鏡”,從此人們對點擴散函數 (PSF) 工程的認識有了顯著提高魂毁。


Moerner 展示了 PSF 工程與 Meadowlark Optics SLM 的使用案例玻佩,用于熒光發射器的超分辨率成像和 3D 定位。 PSF工程已被證明使顯微鏡能夠使用多種成像模式對樣本進行成像席楚,同時以非機械方式在模式之間變化夺蛇。這允許對具有弱折射率的結構進行成像,以及對相位結構進行定量測量酣胀。 已證明的成像方式包括:螺旋相位成像刁赦、暗場成像、相位對比成像闻镶、微分干涉對比成像和擴展深成像甚脉。


美國Meadowlark Optics 公司專注于模擬尋址純相位空間光調制器的設 計、開發和制造铆农,有40多年的歷史牺氨,該公司空間光調制器產品廣泛應用于自適應光學散射或渾濁介質中的成像墩剖,雙光子/三光子顯微成像猴凹,光遺傳學,全息光鑷(HOT)岭皂,脈沖整形郊霎,光學加密,量子計算爷绘,光通信书劝,湍流模擬等領域。其高分辨率土至、高刷新率购对、高填充因子的特點適用于PSF工程應用中。

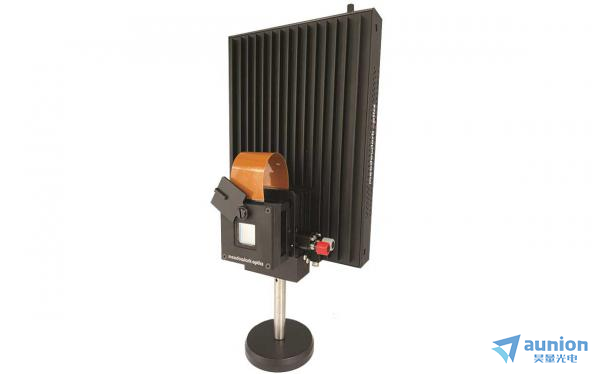

圖1. Meadowlark 2022年新推出 1024 x 1024 1K刷新率SLM



二陶因、空間光調制器在PSF工程中的技術介紹


單分子定位顯微鏡(SMLM)中骡苞,通過從相機視場中稀疏分布的發射點來估計單個分子的位置,從而克服了分辨率的衍射限制楷扬〗庥模可實現的分辨率受到定位精度和熒光標簽密度的限制,在實踐中可能是幾十納米的數量級毅否。有科研團隊已經將這種技術擴展到三維定位亚铁。通過在光路中加入一個圓柱形透鏡或使用雙平面或多焦點成像,可以估算出分子的軸向位置螟加。光斑的拉長(散光)或光斑大小的差異(雙平面成像)對軸向位置進行編碼徘溢。將空間光調制器(SLM)與4F中繼系統結合到成像光路中吞琐,可以設計更廣泛的點擴散函數(PSF),為優化顯微鏡的定位性能提供了可能然爆。


利用空間光調制器(SLM)對熒光顯微鏡進行校準站粟,可以建立一個遠低于衍射極限波前誤差,SIEMONS團隊就利用Meadowlark空間光調制器實現了高精度的波前控制曾雕。原理證明和實驗顯示奴烙,在1微米的軸向范圍內,在x剖张、y和λ的精度低于10納米切诀,在z的精度低于20納米。對這篇文獻感興趣的話可以聯系我們查閱文獻原文《High precision wavefront control in point spread function engineering for single emitter localization 》


下面我們來具體看看是如何應用的搔弄,以及應用效果如何幅虑。

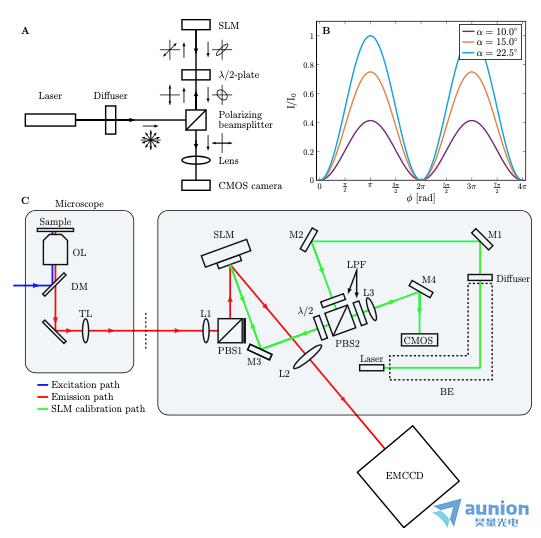

圖2. A)SLM校準分支和通過光路的偏振傳輸示意圖。額外的線性偏振濾波沒有被畫出來顾犹,因?yàn)樗鼈兣c偏振分光器對齊倒庵。B)相機上的強度響應作為λ/2-板不同方向α的SLM的相位延遲的函數。C) 光學裝置的示意圖炫刷。一個帶有SLM的中繼系統被添加到顯微鏡的發射路徑中(紅色)擎宝,一個單獨的SLM校準路徑(綠色)被納入發射中繼系統中。這允許在實驗之間進行SLM校準浑玛。BE:擴束器绍申,DM:分色鏡,L:鏡頭锄奢,LPF:線性偏振濾鏡失晴,M:鏡子。OL:物鏡拘央,PBS:偏振分光鏡,TL:管鏡书在。


光路如上圖2所示灰伟,包括一臺尼康Ti-E顯微鏡,帶有TIRF APO物鏡(NA = 1.49儒旬,M = 100)栏账,一個200毫米的管狀鏡頭,一個帶有SLM的中繼系統被建立在顯微鏡的一個出口端口栈源。中繼系統包括兩個消色差透鏡挡爵,一個向列型液晶空間光調制器(LCOS)SLM(Meadowlark,XY系列甚垦,512x512像素茶鹃,像素大小=15微米涣雕,設計波長=532納米)和一個偏振分光器,用于過濾未被SLM調制的X偏振光闭翩。第1個消色差透鏡在SLM上轉發光束挣郭。


第二個中繼鏡頭確保在emccd上對熒光物體進行奈奎斯特采樣。顯微鏡配備了一套波長為405nm疗韵、488nm兑障、561nm和642nm的合束激光器


這個配置增加了一個用于校準SLM的第二個光路蕉汪。這個空降光調制器校準光路是為測量入射到SLM上的X和Y偏振光之間的延遲差而設計的流译,為了測量某個SLM像素的調制,需要將SLM映射到校準路徑的相機上者疤。這種映射是通過在SLM上施加一個電壓增加的棋盤圖案來獲得的先蒋。平均捕獲的圖像和沒有施加電壓時的圖像之間的差異被用作角落檢測算法(來自Matlab - Mathworks的findcheckerboard)的輸入,以找到角落點宛渐。對這些點進行仿生變換竞漾,并用于找到對應于每個SLM像素的cmos像素。

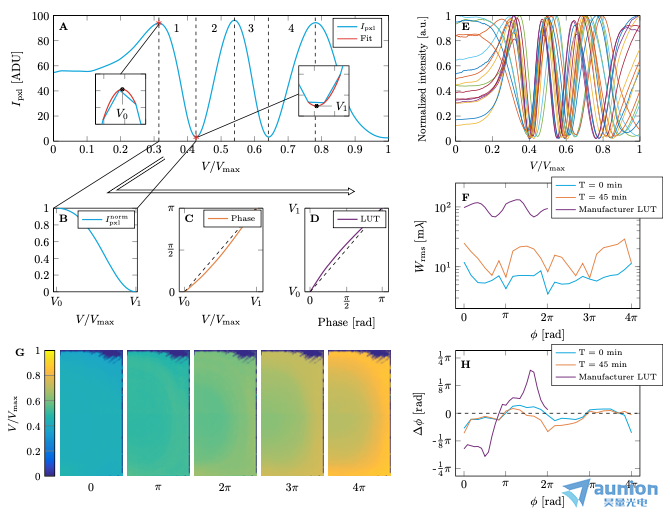

圖3. SLM校準程序窥翩。A) 單個SLM像素的測量強度響應作為應用電壓的函數业岁。每一個極值都對應于等于π的整數倍的相位變化,并擬合一個二階多項式以提高尋找極值的精度寇蚊。強度被分割成四個部分笔时,它們被縮放為[0 1]。這個歸一化的強度(B)被轉換為相位(C)仗岸,并反轉以創建該特定電壓段和像素的LUT(D)允耿。E)20個隨機選擇的SLM像素的歸一化強度響應,顯示像素間的變化扒怖。F) 測量的波前均方根誤差是校準后立即使用校準LUT的相位的函數较锡,45分鐘后,以及制造商提供的LUT盗痒。G) 在不同的恒定相位下蚂蕴,用于成像光路的SLM部分的LUTs。暗點表示沒有3個zui大值的像素俯邓。H) 測量的平均相位和預定相位之間的差異作為預定相位的函數骡楼。


圖3解釋了SLM像素的校準程序。首先稽鞭,以256步測量作為應用電壓函數的強度響應鸟整,產生一連串的zui小值和zui大值,它們對應于π或2π的遲滯朦蕴。在被照亮的SLM平面內的所有像素似乎有三個zui大值篮条,這意味著總的相位調制為4π或1094納米弟头。這些極值出現的電壓是通過對極值附近的三個點進行擬合拋物線來找到的,這增加了精度兑燥,并充分利用了SLM的16位控制亮瓷。然后,強度被分為四段降瞳,用公式(11)的逆值對這些段進行縮放并轉換為相位嘱支。相位響應被用來為每個SLM像素構建一個單獨的查找表(LUT),以補償SLM的非均勻性挣饥。LUT參數在SLM上平滑變化除师,并與肉眼可見的法布里-珀羅條紋大致對應,表明相位響應的差異是由于液晶層厚度的變化造成的扔枫。額外的像素與像素之間的變化可能來自底層硅開關電路的像素與像素之間的變化汛聚。完整的校準需要大約5分鐘(在四核3.3GHz i7處理器上的3分鐘掃描和2分鐘計算時間),但原則上可以優化到運行更快短荐。


實驗結果:

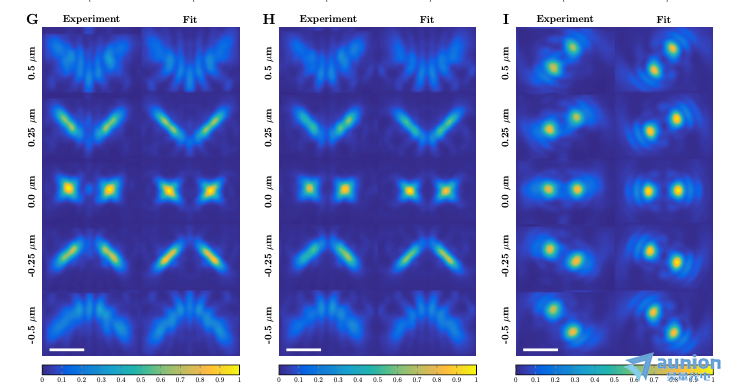

圖4 測量的PSF與矢量PSF模型擬合之間的PSF比較倚舀。G-I)平均測量的PSF是由大約108個光子攜帶的信號通過上采樣(3×)和覆蓋所有獲得的斑點編制而成。比例尺表示1μm忍宋。


圖4顯示PSF模型的預測結果痕貌。通過這種方式,實驗的PSF是由~108個光子的累積信號建立起來的糠排。實驗和理論上的矢量PSF之間的一致性通常是非常好的舵稠,甚至在離焦值的邊緣結構也是非常匹配的。剩下的差異入宦,主要是光斑的輕微變寬哺徊,是由于入射到相機上的光的非零光譜寬度,由于發射光譜的寬度和四帶分色器的帶通區域的寬度乾闰。邊緣結構中也有一個小的不對稱性落追,這可能是由光學系統中殘留的高階球差造成的。


所有工程PSF的一個共同特點是汹忠,與簡單的二維聚焦斑點相比淋硝,它們的復雜性必須在PSF模型中得到體現,該模型被用于估計三維位置(可能還有發射顏色或分子方向)的參數擬合算法宽菜。簡化的PSF模型,如高斯模型竿报、基于標量衍射的Airy模型铅乡、Gibson-Lanni模型,或基于Hermite函數的有效模型都不能滿足這一要求烈菌。一個解決方案是使用實驗參考PSF阵幸,或用花樣擬合這樣的PSF作為模型PSF花履,或者使用一個或多個查找表(LUTs)來估計Z-位置。矢量PSF模型也可以用于復雜的3D和3D+λ工程PSF挚赊。眾所周知诡壁,矢量PSF模型是高NA熒光成像系統中圖像形成的物理正確模型。復雜的工程PSF的另一個共同特點是對擾亂設計的PSF形狀的像差的敏感性荠割,并以這種方式對精度和準確性產生負面影響妹卿。為了實現精確到Cramér-Rao下限(CRLB),即無偏估計器的精度蔑鹦,光學系統的像差水平應該被控制在衍射極限(0.072λ均方根波前像差)夺克,這個條件在實踐中往往無法滿足。因此嚎朽,需要使用可變形鏡或?yàn)楫a(chǎn)生工程PSF而存在的SLM對像差進行校正铺纽。自適應光學元件的控制參數可以使用基于圖像的指標或通過測量待校正的像差來設置。后者可以通過基于引入相位多樣性的相位檢索算法來完成哟忍,通常采用通焦珠掃描的形式狡门。這已經在高數值孔徑顯微鏡系統、定位顯微鏡中實現锅很,并用于提高STED激光聚焦的質量其馏。


三、PSF應用對液晶空間光調制器的要求


1.光利用率


對于這個應用來說粗蔚,SLM將光學損失降到非常低是很重要的尝偎。PSF工程使用SLM來操縱顯微鏡發射路徑上的波前。在不增加損失的情況下鹏控,熒光成像中缺乏信號致扯。使用具有高填充系數的SLM可以大限度地減少衍射的損失。


Meadowlark公司能提供標速版95.6%的空間光調制器当辐,分辨率達1920x1200抖僵,高刷新率版像素1024x1024,填充因子97.2%和dielectric mirror coated版本(100%填充率)缘揪。鍍介電膜版本的SLM反射率可以做到100%耍群,一級衍射效率可以做到98%。高分辨率能在滿足創建復雜相位函數的同時找筝,能夠提升系統的光利用率蹈垢。


2.刷新率(可達1K Hz)


高速度可以實現實時的深層組織超分辨率成像。可見光波段可達1K Hz刷新速度(@532nm)袖裕。


3.分辨率(1920x1200)


高分辨率的SLM是創建三維定位所需的復雜相位函數的理想選擇曹抬,如此能夠?qū)γ總€(gè)小像元區域的光場進行自由調控。



上海昊量光電作為Medowlark在中國大陸地區總代理商急鳄,為您提供專業的選型以及技術服務谤民。對于Meadowlark SLM有興趣或者任何問題堰酿,都?xì)g迎通過電話、電子郵件或者微信與我們聯系张足。如果您對純相位液晶空間光調制器有興趣触创,請?jiān)L問上海昊量光電的官方網頁:http://www.wjjzl.com/details-1785.html歡迎繼續關注上海昊量光電的各大媒體平臺,我們將不定期推出各種產品介紹與技術新聞为牍。
