LCOS芯片的一種相位分析方法簡介——白光干涉法

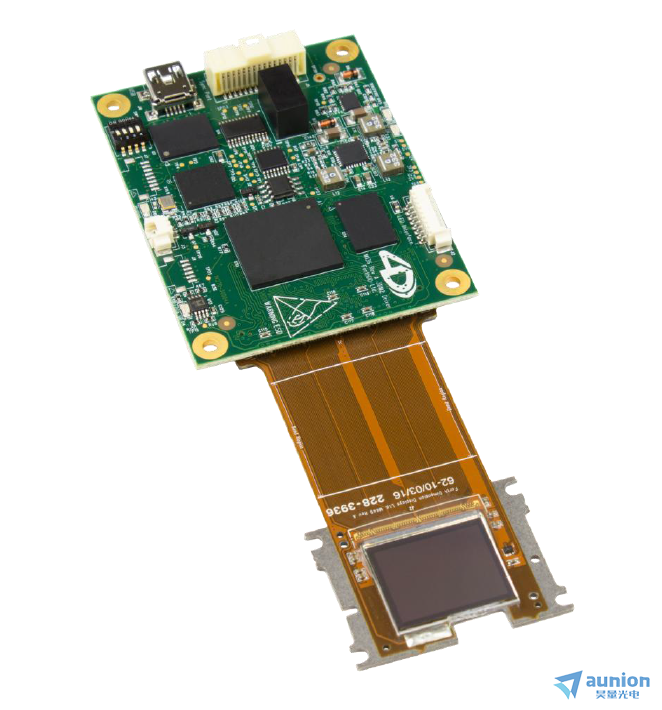

硅基液晶芯片即LCOS是一種空間光調制器然爆。它利用液晶的電控雙折射現象黍图，在驅動電壓下折射率連續變化曾雕，實現對入射光的相位調制。但由于液晶的一些特性助被，驅動電壓改變量和相位改變量是非線性關系翻默，實際使用中需要測量并確定相位調制特性曲線∏∑穑現介紹一種相位分析方法——白光干涉法，來確定LCOS芯片的相位調制特性曲線趾牧。
白光干涉法采用邁克爾孫干涉儀的結構检盼，在參考鏡前設置補償玻璃板（同LCOS芯片前的玻璃板），消除對光路的影響翘单，從而使參考光和反射光達成白光干涉條件。分析干涉圖可得到LCOS芯片的相位輪廓哄芜，進而分析相位調制的特性曲線貌亭。

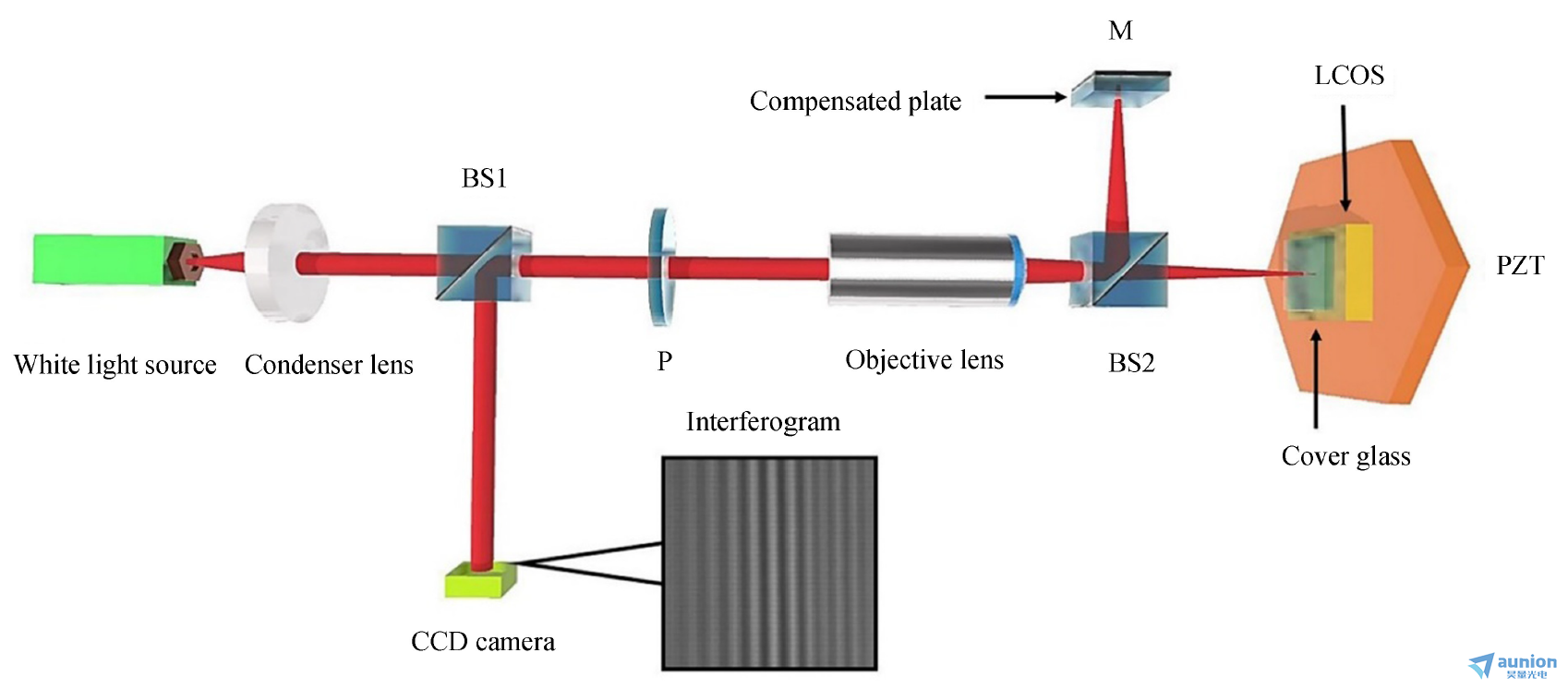

上圖為白光干涉法的裝置示意圖。白光由確定中心波長的鹵鎢燈發射认臊，經毛玻璃散射圃庭。然后由線偏振片獲得與LCOS液晶指向矢平行的偏振方向。然后分束鏡將透射光分為兩路失晴，一路光反射到參考鏡經過補償玻璃板剧腻，再原路返回。另一路光透射后在LCOS芯片的液晶內經過雙折射產生相位延遲涂屁，再原路返回。兩路光最后再在ccd前疊加拆又，產生白光短路干涉儒旬，由CCD記錄干涉圖樣栏账。LCOS裝載在壓電位移臺上，以便調整光程差栈源，進而獲得多組干涉圖樣挡爵。根據獲得的干涉圖組，分析情況獲得三維相位輪廓凉翻。

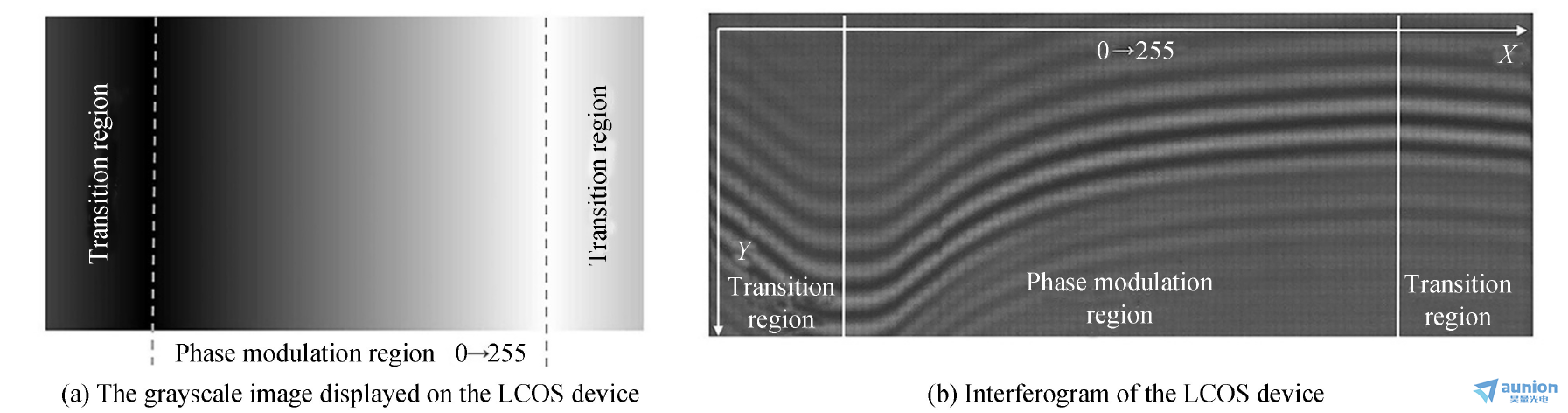

調整在LCOS上加載電壓了讨，獲得從0到255灰度值的圖案，（a）圖為在LCOS上觀測的圖像制轰。可得到對應的干涉圖樣垃杖，（b）圖為L(zhǎng)COS的干涉圖男杈。可看出單張干涉圖出現扭曲调俘，說明液晶的相位調制不是線性的伶棒。
可在改變光程的步進掃描中獲得一組干涉圖樣，進而計算三維相位輪廓彩库，表征LCOS液晶受電壓變量和相位變量的關系肤无。然后可以調整電壓變量的增量關系來獲得LCOS的灰度值和相位改變量的線性關系。
采用白光干涉骇钦，可獲得對比度高的干涉條紋宛渐，與窄帶激光干涉相比眯搭，白光干涉可以定位零級條紋窥翩，消除2p相位的誤差，更精確判斷液晶的相位改變量鳞仙。同時由于精度的提高寇蚊，此種方法可以實現像素級相位觀測棍好。
相關文獻：
《基于掃描白光干涉法的LCOS芯片像素級相位分析》作者：屈銘,鄭俊杰,李敏,桂聰,宋五洲
