DMD作為空間光調制器的一種链嘀，有廣闊的應用場景。貼近人們?nèi)粘Ｉ畹膽?yīng)用是投影儀的顯示部件绎谦；科研中粥脚，全息成像窃肠、波長選擇或光譜學中都有應用。本文簡介DMD對光線的調制方法和光路示意圖刷允。
展示全部
DMD光學簡介
DMD應用
物平面——將DMD表面的圖像投影到另一個表面(或虛擬圖像，例如HUD)
放置在系統終止端或傅里葉平面的空間濾波或光調制(包括DMD全息數據存儲的使用方法)
在衍射光束中放置——波長選擇/光譜學
如何操控?zé)艄?/strong>

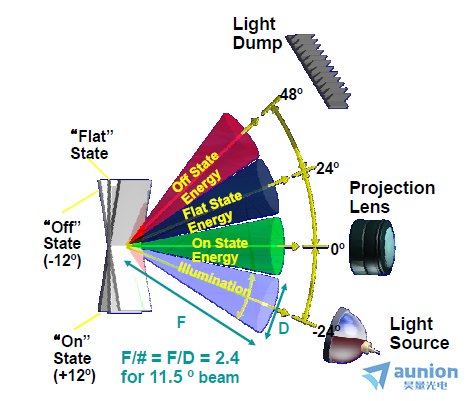

DMD微鏡允許+/- 12o傾斜角度树灶，在f/2.4產生4個不重疊的光錐
遠心是什么意思?

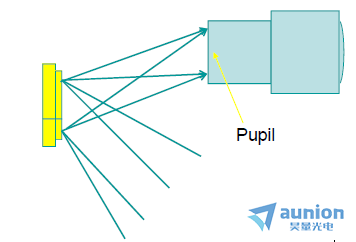

非遠心:投影透鏡入口附近的投影瞳孔
一般需要偏移照明

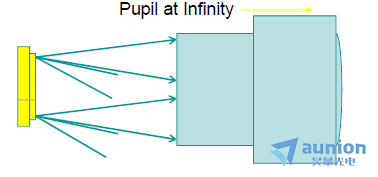

遠心:投影和無限照明的瞳孔
每個像素“看到”光線從相同的方向來
開關狀態更均勻
可以更緊湊
更大投影鏡頭
需要TIR棱鏡

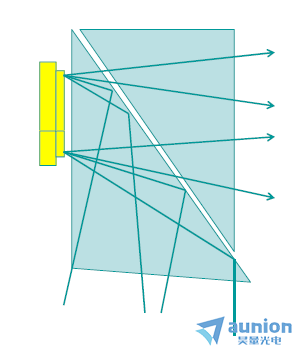

TIR棱鏡
TIR棱鏡根據角度區分入射和出射光線
所有光線小于臨界角將通過;其他角度反射
氣隙小纤怒，以減少投影圖像的散光

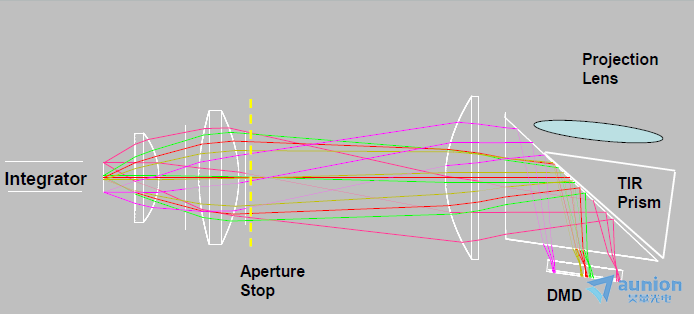

光學轉換系統
為了在DMD處獲得最大的照度均勻性，光學元件在物體和圖像空間中都應該是遠心的天通，沒有 暈影泊窘。
