任意波形發生器
任意波形發生器用于為被測設備（例如檢測器和通信設備）輸出特定的激勵信號剪撬。 在本應用筆記中摄乒，我們提供了有關使用 Moku:Go 的任意波形發生器和 MATLAB 生成兩個帶有脈沖和突發調制的任意波形的教程残黑。

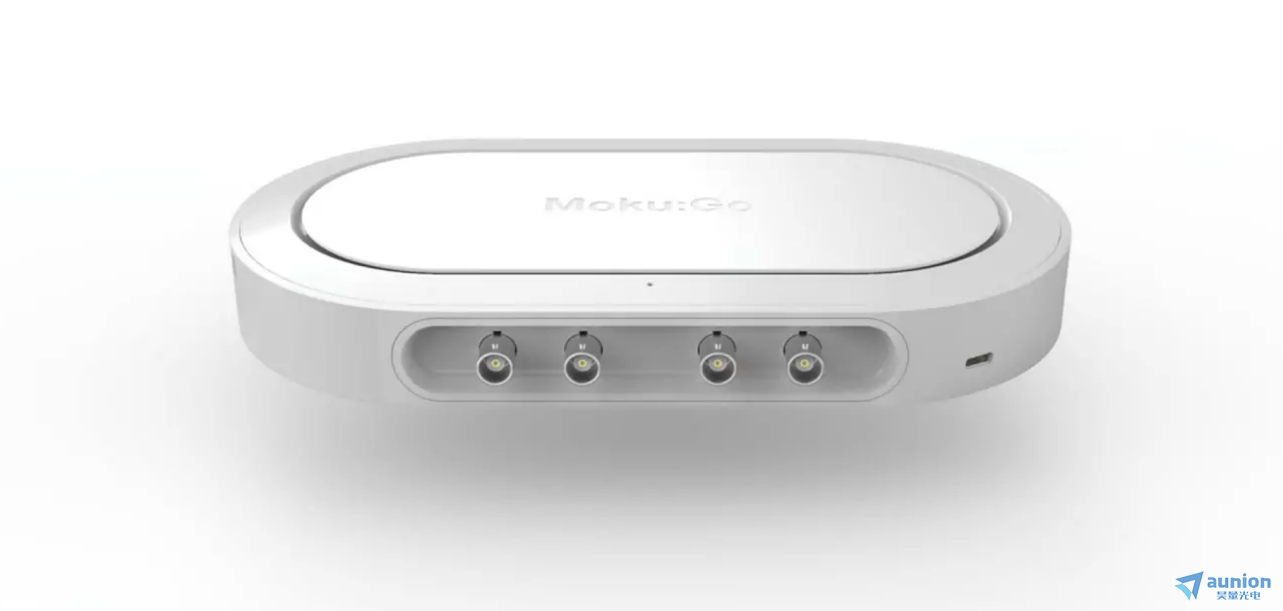

Moku:Go 在一個高性能設備中結合了 10 多種實驗室儀器馍佑，具有 2 個模擬輸入、2 個模擬輸出梨水、16 個數字 I/O 引腳和可選的集成電源拭荤。
探測器和通信設備通常使用高度任意的信號疫诽，而不是標準的正弦波和方波舅世。因此，對此類設備進行表征需要一個任意波形發生器 (AWG)奇徒，它可以輸出用戶定義的波形來模擬被測設備的特定信號雏亚。波形可以基于數學公式或來自預先記錄的數據摩钙。例如罢低，為了測試地震探測器，工程師可以生成預先記錄的地震信號并分析探測器的響應并相應地改進探測器設計胖笛。
Moku:Go 的任意波形發生器可以以高達 125 MSa/s 的采樣率生成多達 65,536 個點的自定義波形网持。波形可以從文件中加載，或作為具有多達 32 段的分段數學函數輸入功舀，以生成真正的任意波形萍倡。
除了生成用戶定義波形的能力外，Moku:Go 的 AWG 還具有兩種調制模式：脈沖和脈沖串日杈。脈沖調制以慢得多的速率重復信號挽封，并允許信號在周期之間保持設定電壓。脈沖模式用于模擬低占空比重復事件，例如發射信號并測量返回信號的雷達探測器蝉稳。一旦滿足觸發條件，突發模式就會生成輸出船惨。這可以是粒子計數器的脈沖響應或數字通信設備的響應债沮。因此鹿鳖，信號調制使 AWG 能夠用于更廣泛的應用扁眯。
在本說明中，我們將利用 MATLAB 的 Moku 應用程序編程接口 (API) 從 Moku:Go 生成兩個不同的波形翅帜，并使用 Windows Moku:Go 應用程序測量另一個 Moku:Go 的輸出信號姻檀。我們將演示如何從文本文件加載信號以及如何根據數學公式生成信號涝滴。然后绣版，我們將對每個信號應用脈沖調制和突發調制。
本說明附有示例腳本 AWGappnote.m 和包含自定義的文本文件
波形 sqwave.txt 可在 https://download.liquidinstruments.com/documentation/app-note/referencefiles/UsingAWGwithMokuGoSupportingFiles.zip 獲得
還請確保在運行示例腳本之前安裝了 Moku-MATLAB 工具箱歼疮，該工具箱可以從以下位置下載：
https://www.liquidinstruments.com/resources/software-utilities/matlab-api/。

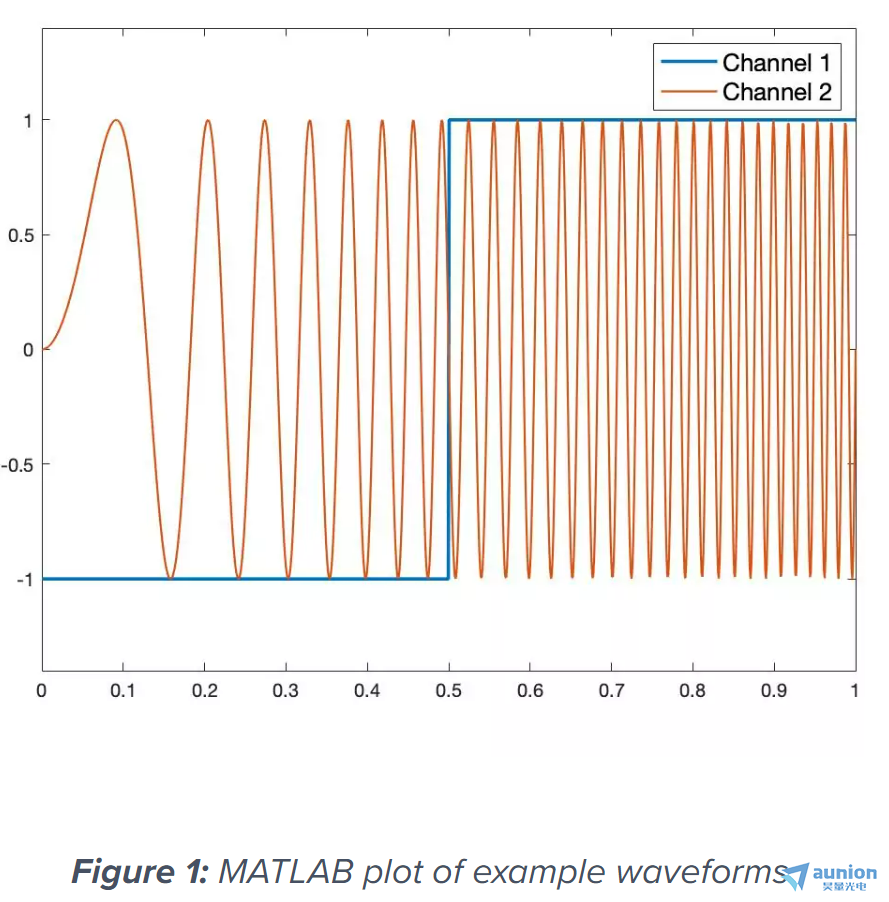

在本節中韩脏，我們將使用 Moku:Go 的 AWG 生成兩個波形缩麸。 兩種波形如圖 1 所示：方波和線性調頻信號。
方波是一個包含 1000 個元素的數組赡矢，從隨附的文本文件 sq_wave.txt 加載杭朱。 這不僅用于演示如何從文件加載自定義波形吹散，還展示了可用于 Moku:Go AWG 的示例波形定義文件弧械，因?yàn)橥晃募部捎糜?Windows 和 Mac 應用程序。
第二個波形也是一個包含 1000 個元素的數組送浊，使用以下等式生成：
其中 t 是由 0 到 1 均勻分布的 1000 個元素組成的數組。Moku:Go AWG 僅需要電壓值來形成其查找表，t 僅用于計算 y 值并生成圖 1 中的圖唁桩。
一旦將任意波形加載到查找表中闭树，我們就可以將它們部署到 Moku:Go 并開始生成信號。
與 Moku:Go 的連接是通過其 IP 地址在 AWG_appnote.m 的第 30 行使用以下 MATLAB 命令建立的报辱。
m = MokuArbitraryWaveformGenerator(ip, true);
將 ip 替換為您的 Moku:Go 的 IP 地址以連接到設備。
然后使用 generate_waveform 命令設置輸出波形单山，該命令按此順序接收五個必需參數：通道碍现、采樣率、查找表數據米奸、頻率和幅度。 例如悴晰，輸出通道 1 在第 39 行設置如下：
m.generate_waveform(1, "Auto", square_wave, le3, 1);
這意味著通道 1 將使用 square_wave 查找表以自動分配的采樣率生成信號慢睡。 信號的頻率為 1kHz，幅度為 1Vpp铡溪。

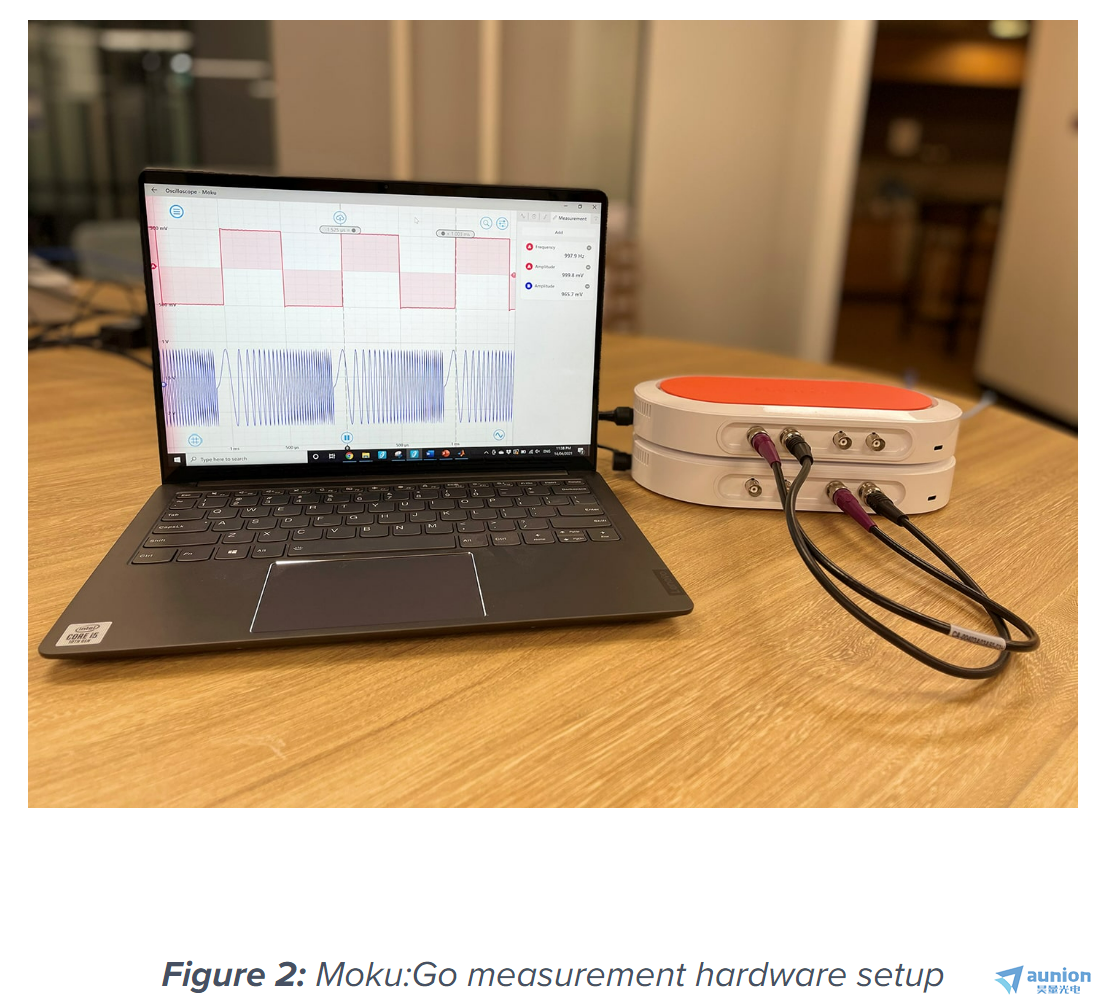

為了確認 AWG 的輸出信號與圖 1 中的波形匹配，我們設置了另一個 Moku:Go棕硫，使用 Windows 應用程序界面運行示波器儀器髓涯。 在圖 2 中，頂部的 Moku:Go 正在運行示波器儀器哈扮，而底部的 Moku:Go 正在運行 AWG 儀器。 運行 AWG 的 Moku:Go 的輸出連接到運行示波器的 Moku:Go 的輸入灶泵。

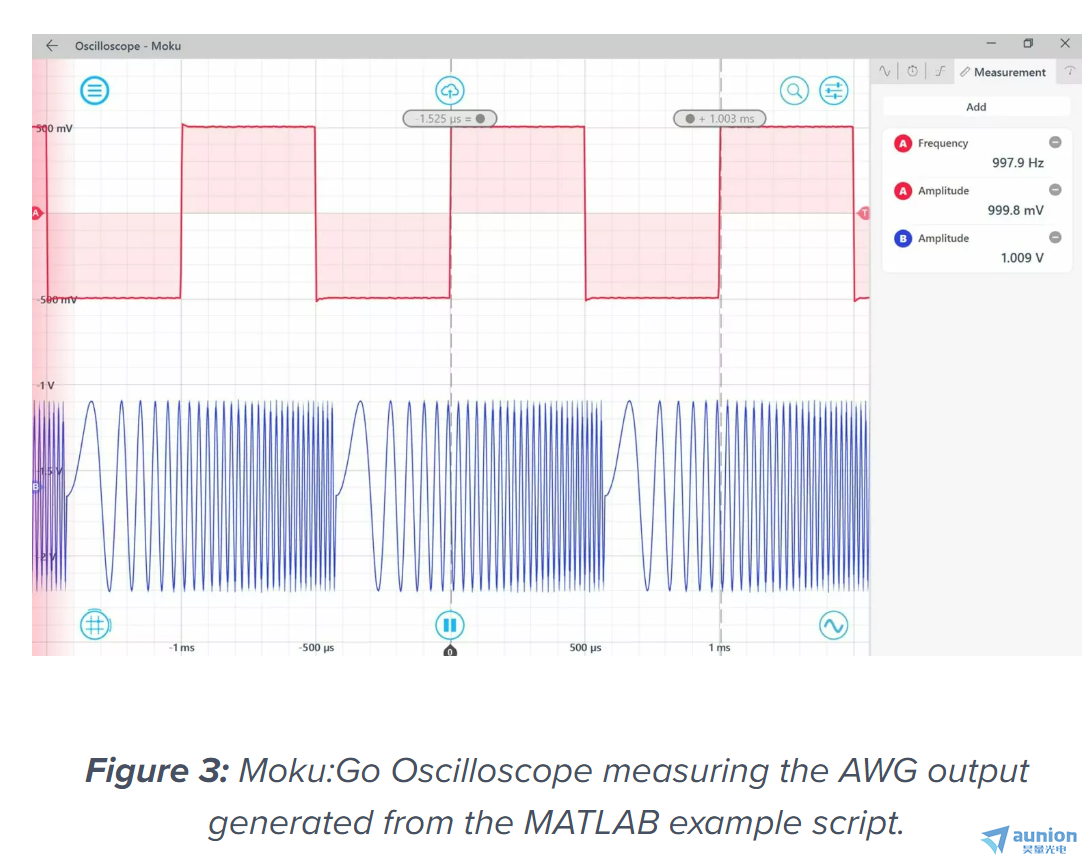

捕獲的信號如圖 3 所示育八，與圖 1 中的波形相匹配对途。示波器的通道 1 測量的頻率預期為 1kHz（實際測量為 998.4 Hz）。 這也是用光標確認的实檀，這里方波的1個周期的周期是1ms惶洲。 兩個通道的幅度都按預期測量為 1Vpp（通道 1 的實際測量值為 0.9998V，通道 2 的實際測量值為 1.009V）膳犹。
在脈沖調制模式下，輸出波形可以配置為在任意波形的每次重復之間最多有 218 = 262144 個死區時間周期须床。
在本例中铐料，我們將使用脈沖調制在方波信號中引入 2 個死循環。
通過在脈沖調制部分取消注釋第 51 行，可以在示例腳本中打開脈沖調制钠惩。 調制屬性配置為：
m.pulse_modulate(1,'dead_cycles',2,'dead_voltage',0);
其中第一個參數是應用脈沖調制的通道； 信號的每個周期之間有2個周期的死區時間篓跛； 死區期間的電壓為 0V膝捞。

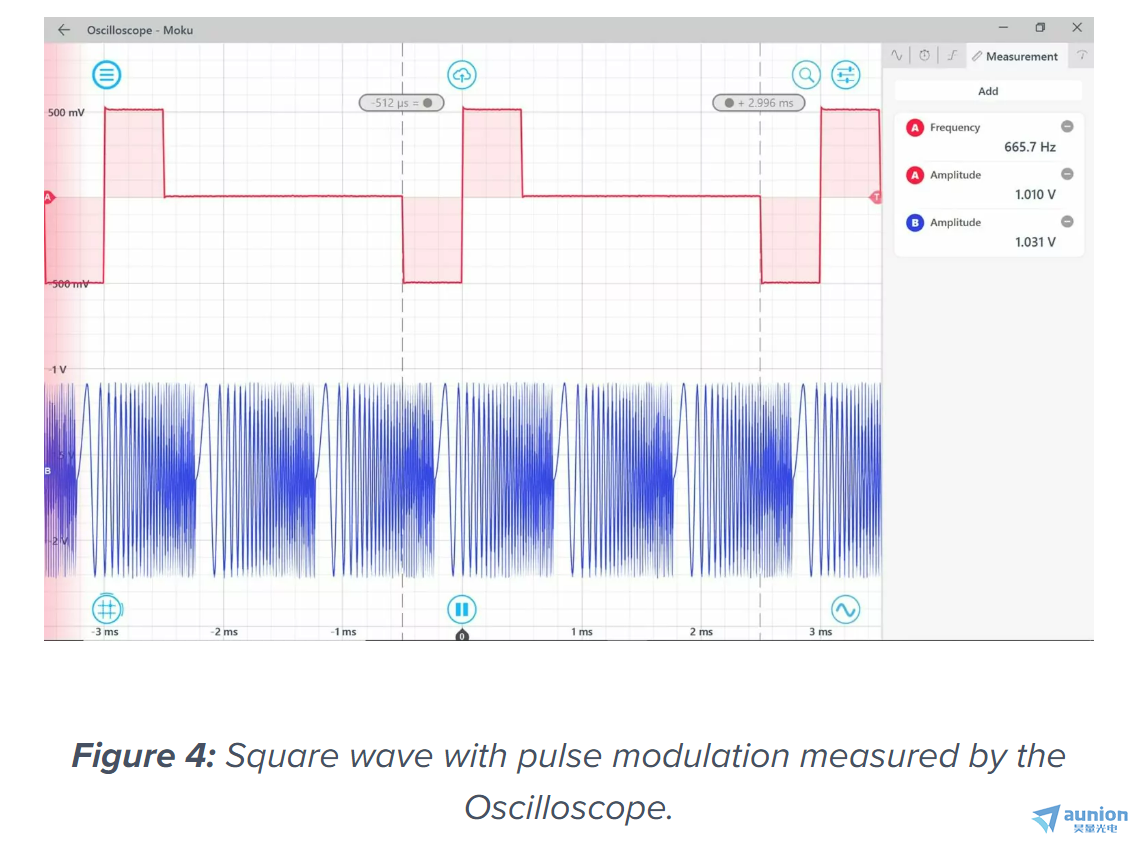

波形也使用圖 4 中的示波器確認。
在脈沖串模式下愧沟，可以從另一個信號源觸發輸出波形。 一旦滿足觸發條件沐寺，將生成設置突發條件的信號林艘。 Moku:Go 提供兩種突發模式： NCycle 可在觸發時生成一定數量的波形周期； Start 觸發時將啟動波形輸出混坞。

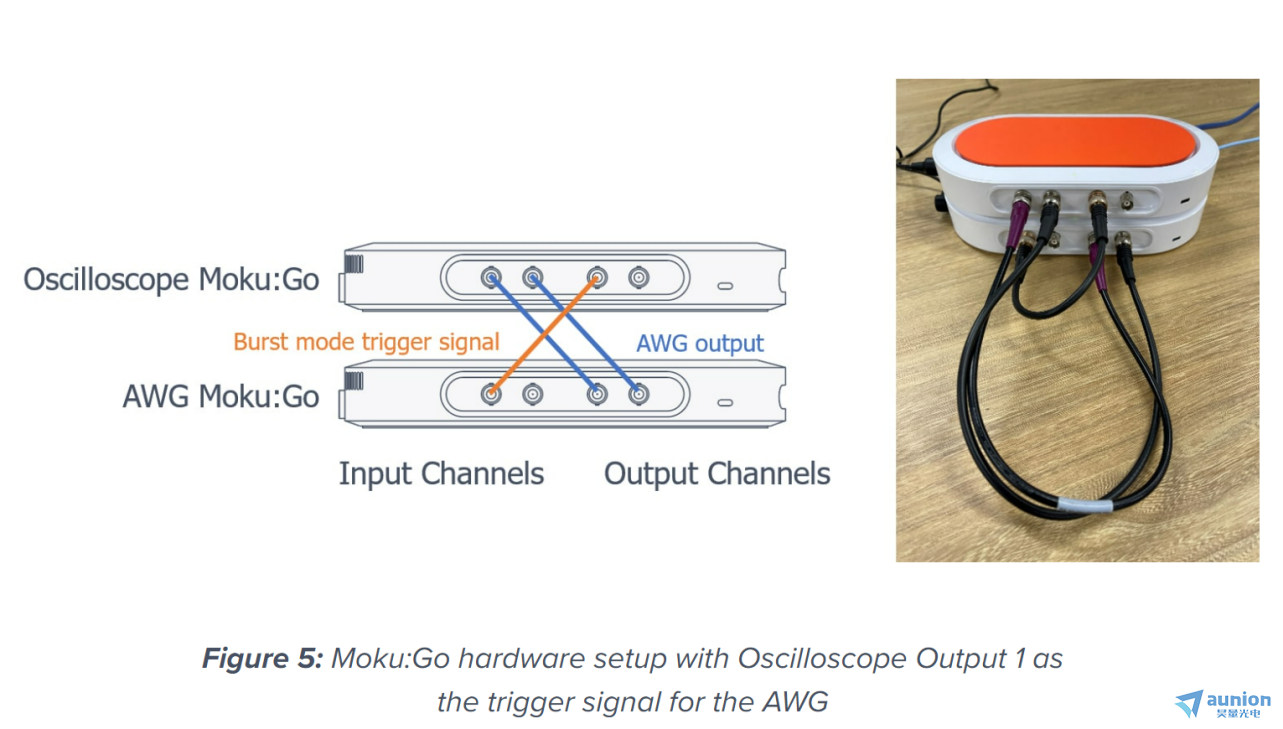

在此示例中北启，我們將使用帶有內置波形發生器的示波器 Moku:Go（頂部單元）生成方波（1 Vpp 200 Hz）拔第。 該方波將作為突發調制的觸發信號輸入 AWG Moku:Go（底部單元）的輸入 1咕村。
通過取消注釋示例腳本的第 58 行，可以在示例腳本中啟用突發調制蚊俺。 調制配置為：
m.burst_modulate(2,'Input1','NCycle','burst_cycles',2,'trigger_level',0.1);
其中輸出通道 2 由輸入 1 觸發，一旦觸發將產生 2 個周期的啁啾信號泳猬。 觸發條件是輸出 1 信號在上升沿越過 0.1 V批钠。 選擇 0.1 V 的觸發電平是因?yàn)樗欠讲ㄖ械囊粋€急劇上升沿，以創建一個清晰的觸發得封。

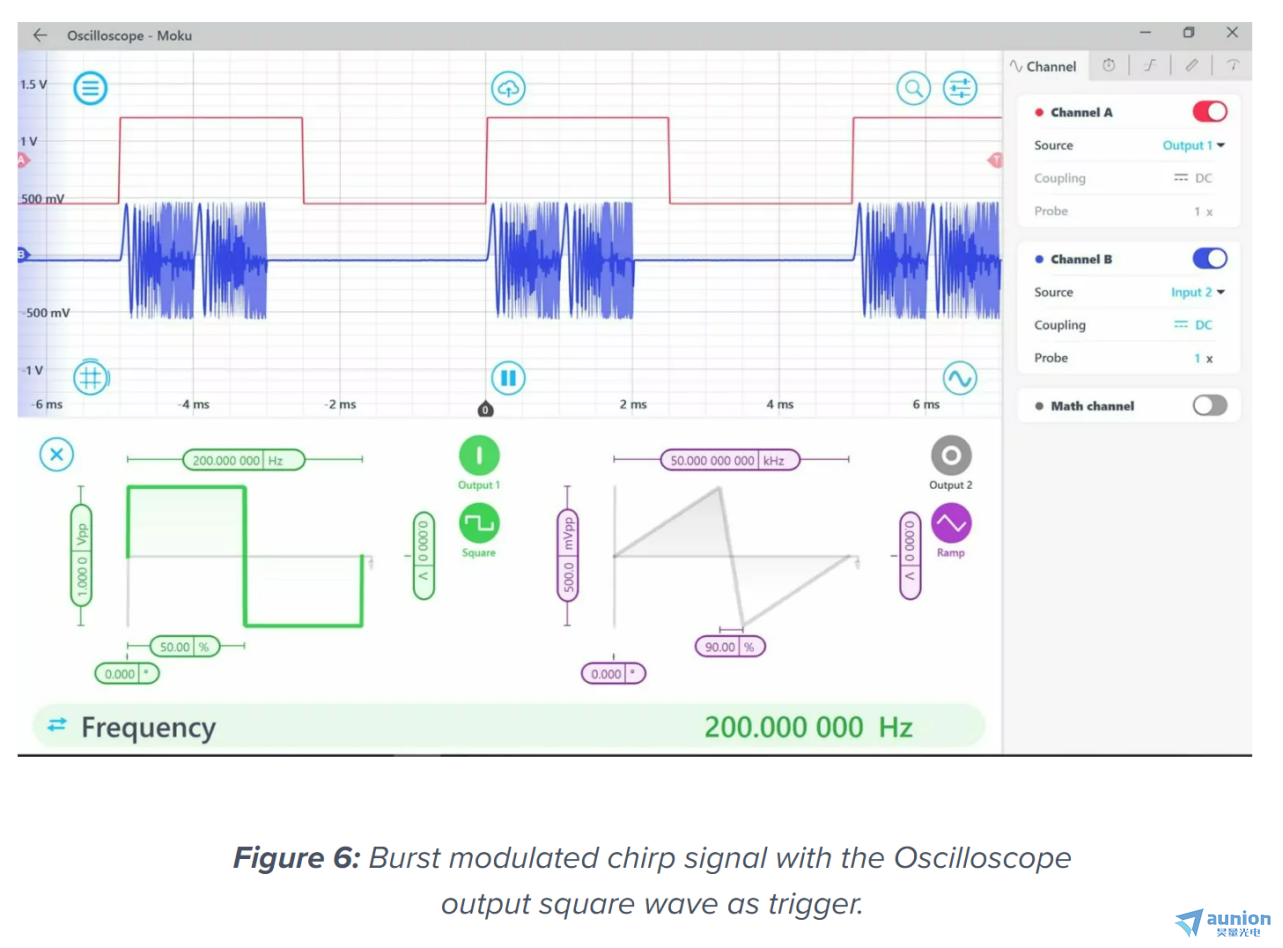

圖 6 顯示了示波器捕獲的信號埋心，其中通道 1 已設置為顯示觸發信號忙上。 我們可以看到拷呆，對于方波的每個周期，AWG 都會產生 2 個周期的啁啾波形疫粥。
本應用筆記展示了使用 MATLAB 在 Moku:Go 的任意波形發生器中定義波形的靈活性。 無論波形是由數學公式定義還是從文件加載梗逮，同一個 MATLAB 腳本都可以將波形無縫下載到 Moku:Go 并配置儀器项秉。
