對于一臺新的液晶空間光調制器，供應商出廠報告通常只提供基本的理論參數添祸，如波長范圍滚粟，尺寸大小，像素?cái)?shù)凡壤，工作頻率署尤，填充因子等，而并沒有給出某個特定波長下的相位調制特性亚侠。因此對于不同的激光波長需要對其相位調制性能進行測試和校準曹体。
液晶空間光調制器常用的校準測量方式
不同的LCOS所能調制的范圍不同滞谢，因此在使用之前串稀，需要對每個LCOS都進行調制性能的標定。主要測量方法有功率計探測法狮杨、馬赫—曾德干涉方法母截、徑向剪切干涉方法橄教、泰曼格林干涉方法清寇、雙孔干涉方法等护蝶。下面簡單介紹幾種华烟。
功率計直接探測法
圖1

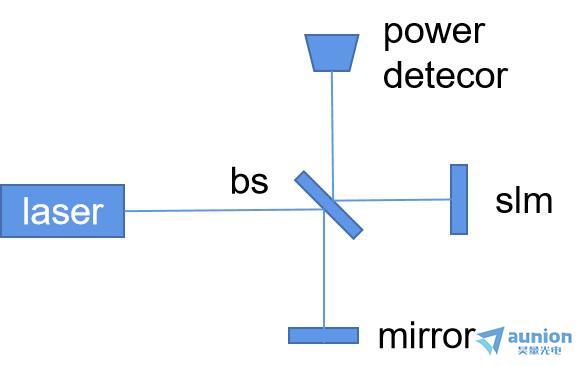

功率計直接探測法的原理圖如圖1所示，激光經準直擴束后照射在非偏振分束片上，其中透射光經LCOS調制后反射帽馋，反射光經反射鏡反射后作為參考光搅方，與待測的 LCOS調制后的光發生干涉后被功率計接收，記錄光強的變化绽族。測試方法非常簡單姨涡，但是由于照射光不是嚴格的平行光吧慢，干涉后的光強較難保證完全均勻涛漂，導致測量結果精度不高，而且得到的相位調制特性結果為整個LCOS液晶層表面的平均結果匈仗，無法通過該方法得到液晶層特定表面的調制結果。
馬赫-曾德干涉方法
圖2

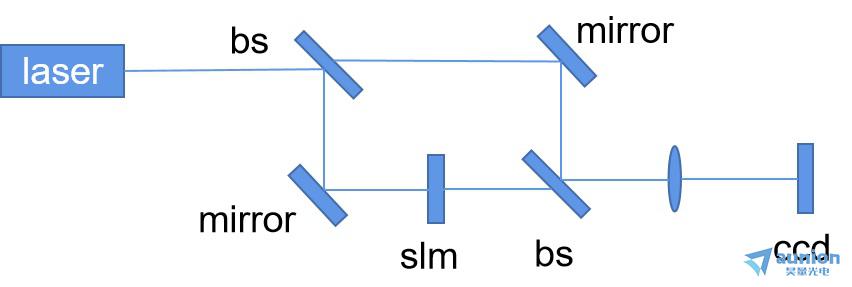

馬赫-曾德干涉方法原理圖如圖2所示逢慌。激光經過第一個BS后將光分成兩路悠轩，一路光由反射鏡反射到第二個BS，另一路光透過液晶空間光調制器發生調制后攻泼，與參考光干涉鉴象。得到的干涉條紋的相對移動量即為液晶空間光調制器的相位調制量。馬赫-曾德干涉儀通過計算干涉圖的相對移動來得到液晶空間光調制器的相位調制情況何鸡。馬赫-曾德干涉基于干涉原理進行測量纺弊，但是由于裝置需要的參考光為嚴格的平面波，對實驗裝置的穩定性要求較高骡男，此外該方法適用于測量透射式液晶空間光調制器。
徑向剪切干涉方法

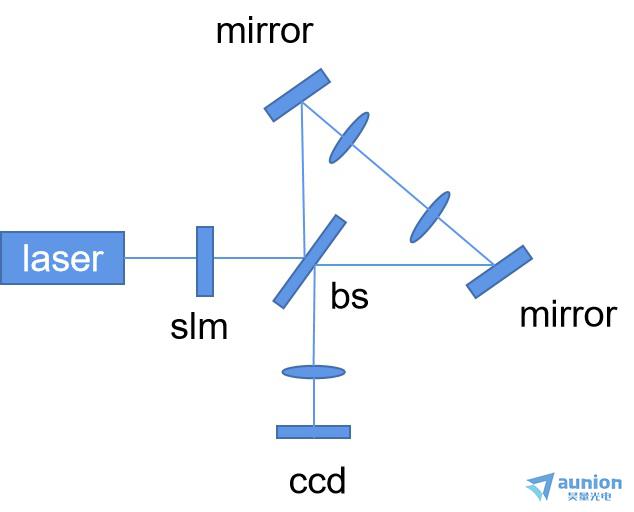

徑向剪切干涉方法工作原理圖如圖3所示洞翩，該方法通過對液晶空間光調制器調制后的波面與本身錯位后放大和縮小的波面產生干涉條紋稽犁，通過迭代算法分析得到干涉條紋，以得到液晶空間光調制器的相位調制特性骚亿。
圖3
在剪切干涉光路中，將放大的波面作為參考光来屠，避免了引入額外參考光所帶來的誤差虑椎，保持了系統的穩定性，具有較高的精度俱笛。在記錄干涉條紋的過程中捆姜， 針對整個波面進行記錄迎膜，只需要一幅干涉圖即可泥技。但缺點是若放大的波面畸變比較大時磕仅，將無法被視為平面波珊豹，干涉條紋將較為復雜，不利于后續的實驗結果處理店茶。

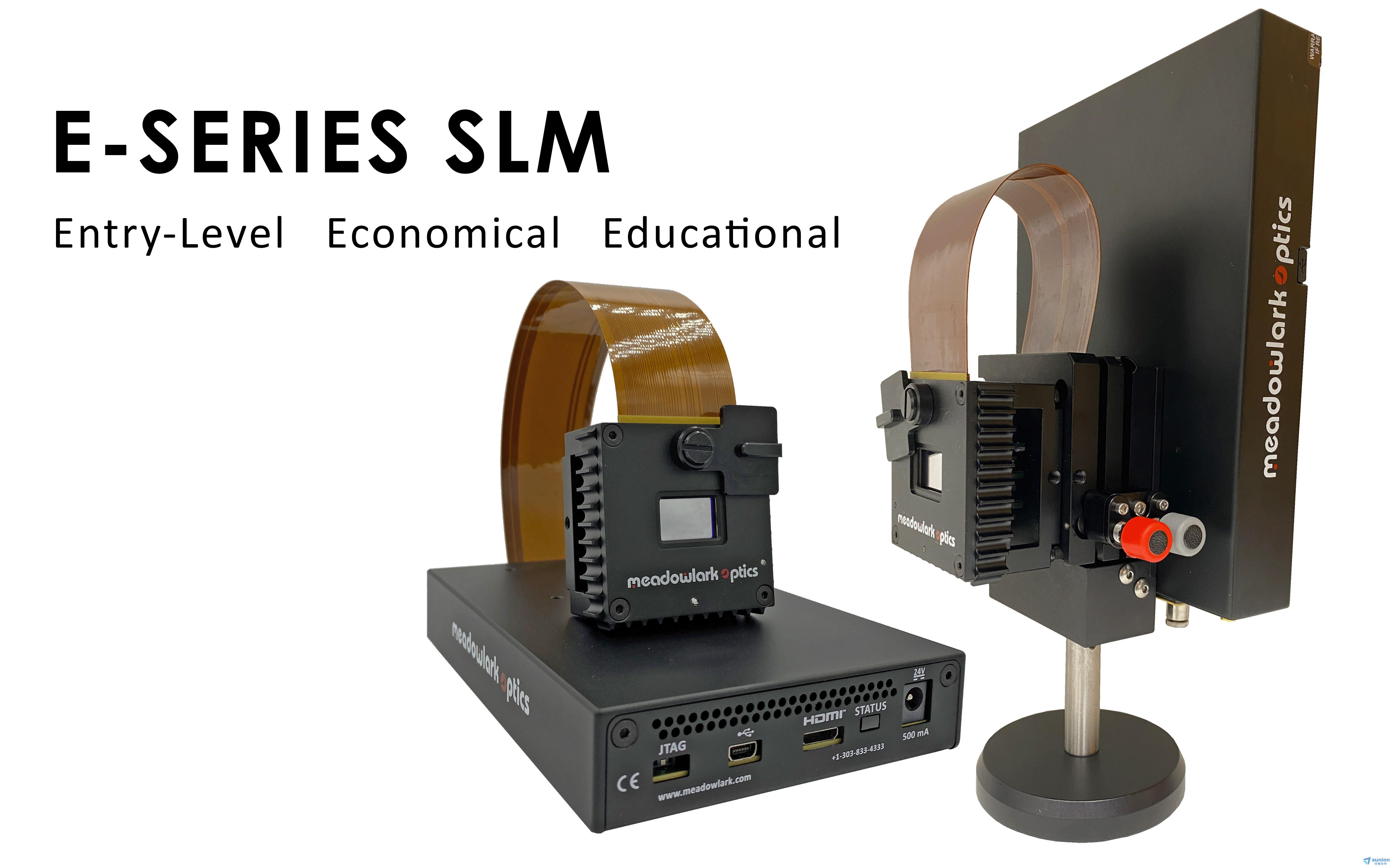

上海昊量光電設備有限公司代理的Meadowlark Optics的硅基液晶 (LCoS) 空間光調制器 (SLM) 采用模擬尋找，專為純相位應用而設計劫恒》坊茫可以提供高速的響應時間和高相位穩定性。
許多用于表征和校正像差的算法都基于Zernike多項式两嘴。然而，對圓形孔徑的依賴不適用于描述正方形或矩形陣列的像差憔辫。美國Meadowlark Optics公司已經開發了基于SLM的干涉子孔徑的替代方案鸯檬，以確保SLM的有效通關區域上的像差可以被校正到λ/ 40或更好。如下圖所示螺垢， 矯正后的MLO空間光調制器波前像差（波前畸變）變得很低喧务。

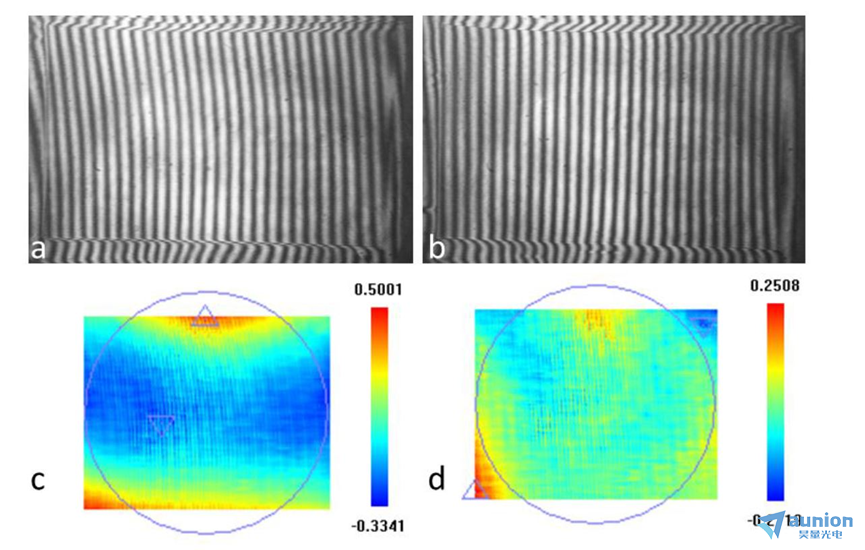

a）原始的1920 x 1200像素SLM波前（λ/ 7 RMS）（b）應用了像差校正的波前（λ/ 20 RMS）（c）未應用校正的像差曲面圖。 （d）應用校正后的像差曲面圖功茴。

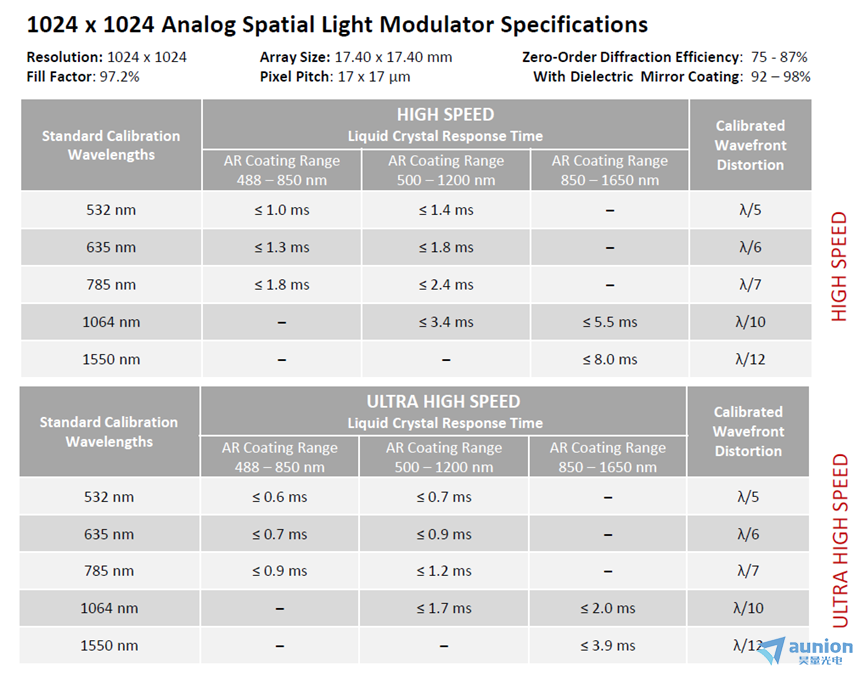

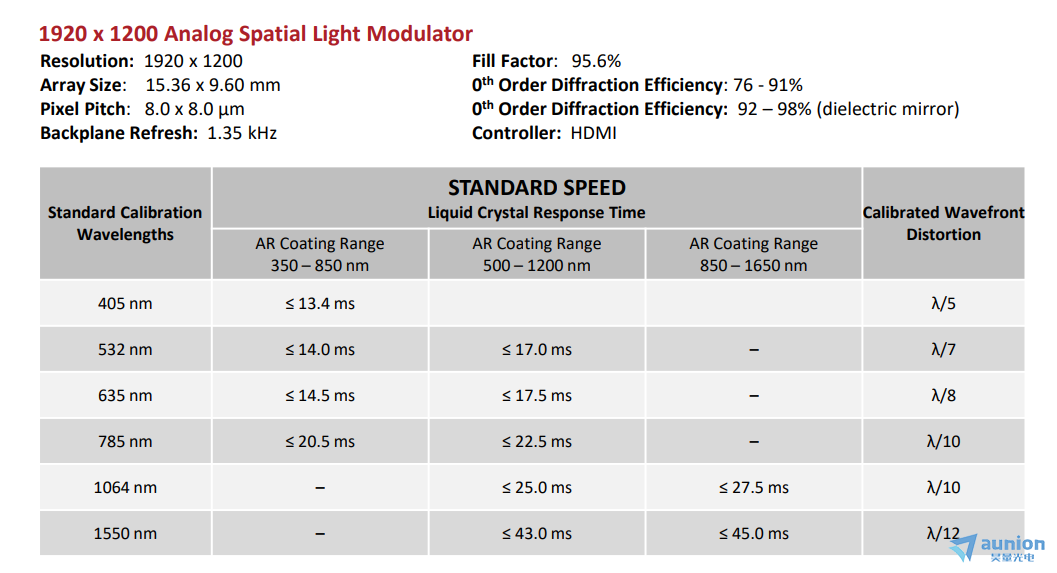

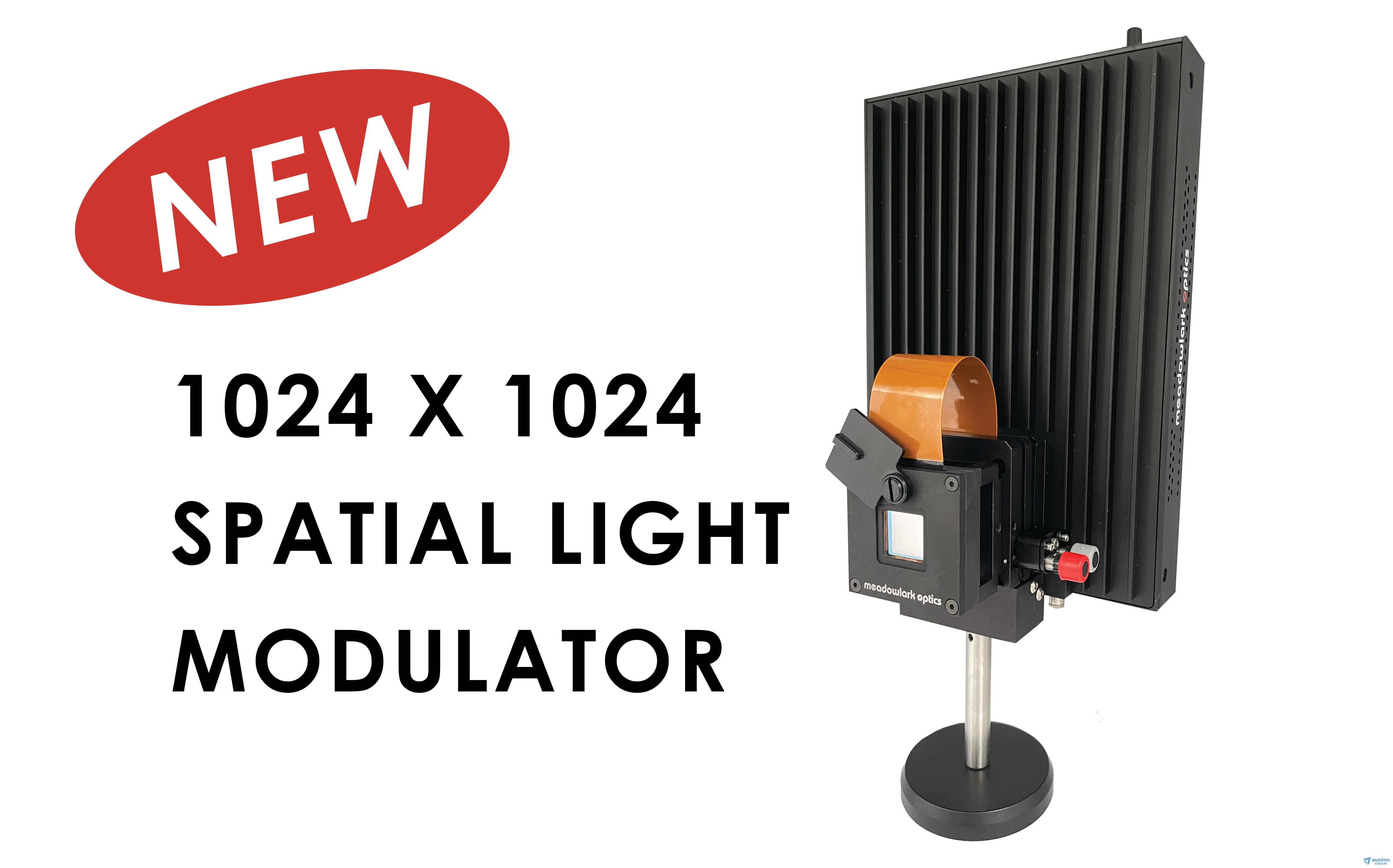

上海昊量光電設備有限公司可以提供1920x1200分辨率的標準款純相位液晶空間光調制器和1024x1024分辨率超高速的純相位SLM庐冯。
更多產品詳情，請?jiān)L問上海昊量光電的官方網頁：
http://www.wjjzl.com/details-1785.html
http://www.wjjzl.com/details-1454.html
更多詳情請聯系昊量光電/歡迎直接聯系昊量光電
