為了深入了解磁性材料和器件的性質阀圾，能夠研究被研究材料或器件的磁疇結構是很重要的狗唉。其中zui普遍使用的工具便是磁光克爾效應顯微鏡初烘。
展示全部
磁光克爾效應顯微鏡
磁域
磁疇是單向磁化的區域肾筐，受自然基本定律之一的支配-系統中的能量能較小化。這些是肉眼看不見的缸剪，它們是非結構化磁性材料中的微觀結構(如圖1所示)吗铐。對磁疇結構和動力學的理解在磁性材料的各種應用中也變得越來越重要，例如磁記錄工業中的薄膜記錄磁頭和信息技術中的自旋電子設備杏节。
圖1
域觀測技術
目前存在許多不同的技術來研究磁性材料的疇結構唬渗。其中一種技術是磁光成像技術奋渔，它具有相對便宜镊逝、非侵入性、無污染和能夠處理大范圍磁性樣品的顯著優點嫉鲸。反射模式下的磁光成像利用了磁光克爾效應撑蒜，而透射模式下的成像利用了法拉第效應。這兩種效應的基本原理是相似的玄渗。從磁性樣品表面反射或通過磁性樣品透射的光將與樣品內部的磁化相互作用座菠。通過這種相互作用藤树，光的偏振態會發生變化，入射和反射(透射)光束之間的差異可以用來研究樣品不同區域內的磁化強度也榄。
磁光克爾效應顯微鏡

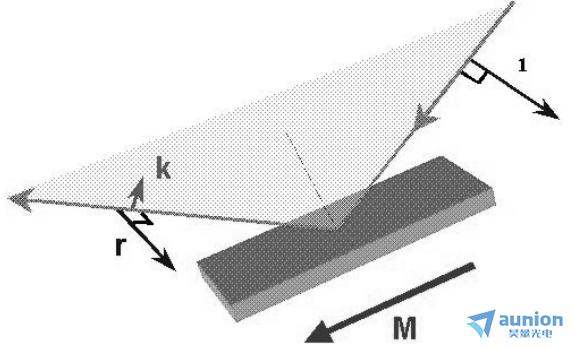

通過三種主要類型的磁光克爾效應巡莹，獲得了不同材料的較佳光學對比條件。根據入射光偏振甜紫、入射平面和樣品磁化之間的矢量關系降宅，這些類型可分為極性囚霸、縱向和橫向克爾效應腰根。圖2顯示了縱向情況下這些物理量之間的方向關系。
圖2
為了檢測從磁化表面反射引入光偏振態的變化拓型，在光程中放置了一對近交叉的偏振器额嘿。入射光束上的線性偏振器將偏振限制在一個方向上瘸恼。通過光與磁化表面的相互作用，產生與入射光束垂直的偏振分量东帅。反射光束通過與入射光偏振器近交叉的分析器。這樣球拦，光與磁化表面相互作用后保持其原始偏振態的分量被衰減，而通過磁光(Kerr)相互作用產生的分量則被允許通過檢測器坎炼。
其zui大衰減的入射光是實現當偏振光完全交叉愧膀，但克爾分量的光是非常弱的，將需要一個非常敏感的探測器谣光。通過允許一些入射光到達探測器檩淋，克爾信號和背景(入射)信號被允許相干地增加，從而形成一個更高的信號萄金，這很容易被傳統探測器記錄蟀悦。
應用
磁疇研究在許多電氣應用中都是有用的，包括磁存儲設備捡絮、變壓器和電機熬芜。理解磁疇意味著在這類設備中具有更高的性能和效率。為了更好地理解這些磁疇涎拉，克爾效應可以用來研究它們的結構。隨著制造依賴磁疇的器件技術的進步的圆，觀察其結構的難度也在增加。
磁性記錄介質就是這樣一種應用≡铰瑁現在季俩，制造技術已經發展到可以制造更薄的存儲介質的地步，我們能夠提高使用這種技術的設備的存儲密度梅掠。此外酌住，通過減少這種介質的厚度，我們現在能夠降低協同性阎抒，從而可以在較弱的磁場下存儲相同數量的數據酪我。克爾效應顯微鏡可以觀察疇壁且叁，找到合適的介質厚度和協同作用組合都哭，以獲得穩定的信息元。
其他方法
除了克爾效應顯微鏡外欺矫，考慮其他觀察磁疇的方法是很重要的纱新。其中一種方法是Bitter技術，它利用膠體磁鐵礦顆粒來繪制區域圖案的雜散場穆趴。這種方法的一個主要缺點是脸爱，將膠體應用于磁性樣品實際上可能會影響疇并給出其結構的錯誤圖像。同樣值得注意的是毡代，苦效應測量的是磁域的雜散場阅羹。因此教寂，當需要觀察高導率材料的疇結構時，或者觀察雜散場較弱的材料時执庐，Bitter方法就不太理想了酪耕。
通過磁光克爾效應觀察域的主要優點之一是它可以觀察各種樣品的形狀、大小和成分轨淌，同時在觀察過程中不受影響迂烁。另一種區域觀察方法，透射電子顯微鏡(TEM)盟步，在觀察不同形狀和大小的樣品的能力方面受到限制。在觀察樣品時躏结，也很難對其施加外界影響却盘，如磁場和物理應力。TEM的視野也比克爾顯微鏡小黄橘，比克爾顯微鏡便宜，并且使用的材料和物品可以用于其他目的屈溉。
克爾顯微鏡是考慮到成本的通用的領域觀察技術之一塞关。它可以觀察廣泛的磁性樣品，可用于各種磁性器件子巾。雖然還有其他可用的觀察技術帆赢，但在今天的現代磁性材料實驗室中，采用克爾效應的觀察技術是一種有效的解決方案线梗。
