磁光學顯微鏡是基于物理效應浦马，導致物質的自發磁化對光的發射和傳播的影響。這種效應發生在可見光頻率和x射線波長张漂。前者可能被稱為“傳統”效應晶默，包括磁光法拉第、克爾航攒、Voigt和梯度效應磺陡，這些效應應用于光學偏振顯微鏡中用于成像，而對于x射線顯微鏡漠畜，需要可調諧的x射線币他，因?yàn)樗鼈兛梢栽谕郊铀倨鬏椛湓瓷汐@得。
磁疇成像的四種傳統磁光效應
從圖1的右列可以明顯看出傳統磁光效應之間的現象學差異憔狞。對于Kerr, Voigt和梯度效應蝴悉，在光學偏光顯微鏡下，對FeSi晶體的四相疇圖進行了成像瘾敢，其中表面疇沿兩個正交易軸磁化拍冠。對于每種效果尿这，通過適當設置顯微鏡的光學元件并根據指示選擇適當?shù)墓馊肷鋪碚{(diào)整典型的域?qū)Ρ榷取Ｔ诳藸栃?yīng)中庆杜，四個疇相出現在多達四個不同的灰度級射众，因?yàn)檫@種效應線性地依賴于磁化矢量。由于Voigt效應具有二次依賴于磁化欣福，相同的區域模式在Voigt顯微鏡中只顯示兩個灰度級责球，每個磁化軸一個，與磁化方向無關拓劝。在對磁化變化敏感的梯度效應中成像雏逾，區域邊界顯示出依賴于鄰近區域相對磁化方向的對比度。梯度和Voigt效應都需要一個補償器(即一個可旋轉的緩速板)郑临，它將橢圓偏振光轉換為平面偏振光栖博，以實現zui佳對比度調整。它們?cè)诖怪比肷涮幨莦ui強的厢洞，在垂直入射處仇让，面內域的克爾對比是不可能的。如果將具有相似疇相的透明材料在透射中成像躺翻，將觀察到相同的對比度特征丧叽，但現在在法拉第，透射Voigt和透射梯度效應中公你。在圖1中踊淳，選擇垂直入射的垂直磁化石榴石膜來表示法拉第效應，因?yàn)檫@種極性幾何結構在法拉第顯微鏡中zui常用陕靠。
圖1

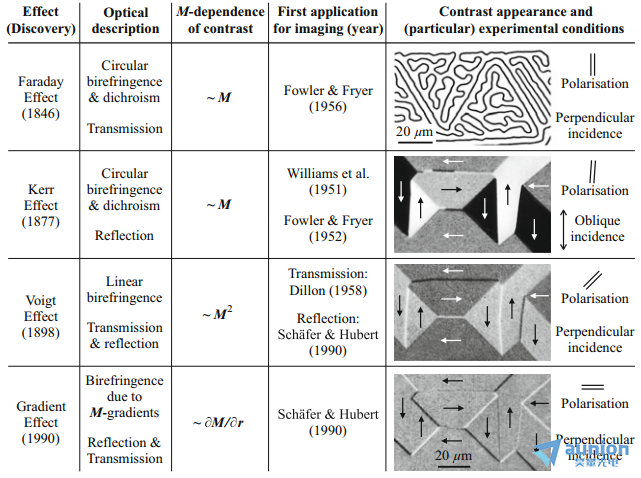

圖1綜述了可用于磁疇成像的四種傳統磁光效應迂尝。從左到右依次為:效應名稱及其發現年份、光學描述剪芥、對磁化矢量M的靈敏度垄开、作者和首次應用于成像的年份，以及光學偏光顯微鏡的典型對比外觀税肪。疇圖像取自具有垂直各向異性的單晶石榴石薄膜(上排)和厚度為0.5 mm的Fe3 wt % Si薄片(其他排)的(100)表面溉躲。表示的是照明光的偏振方向及其入射面。圖像中的箭頭表示疇的局部磁化方向益兄。Kerr和Voigt效應顯示了相同的域模式锻梳，而梯度效應顯示了非常相似的域狀態。
為了應用顯微鏡的傳統效果偏塞，樣品被平面偏振光照射唱蒸，即通過橫向電磁波，該電磁波沿著傳播矢量k移動灸叼，電場和磁場分量振蕩在平面內神汹，兩者相互垂直庆捺，波的電場可以用函數來描述
圖2

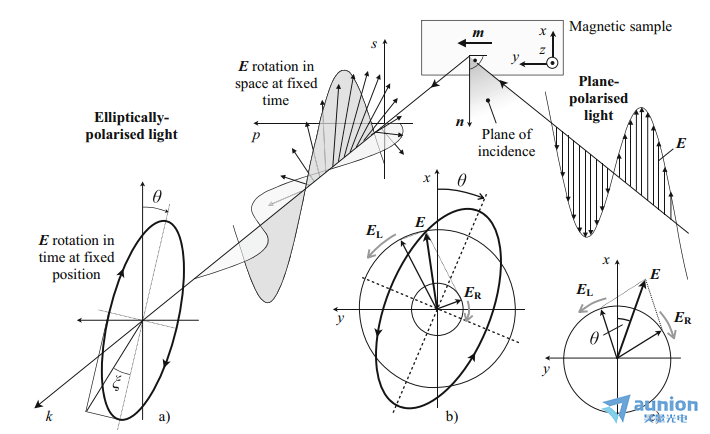

時間t和位置r上均為諧波。振蕩場的頻率和幅值分別用ω和E0表示屁魏。由于與試樣磁化的相互作用滔以，平面偏振波被轉換成旋轉和/或橢圓偏振光，如圖2a所示氓拼。旋轉和橢圓度然后通過適當設置分析器和補償器轉換為域?qū)Ρ榷饶慊D2(a)在(s, k)-和(p, k)-平面上平偏振的兩個部分波的相移疊加所產生的橢圓偏振光的可視化。如圖所示為電場矢量e的空間和時間演變桃漾。通過假設橢圓波是由磁性樣品的平面偏振光反射引起的坏匪，原理圖說明了克爾效應(盡管以一種強烈夸張的方式)。(b)橢圓極化表示為不同振幅和相位的左右圓極化波的疊加撬统。(c)如果兩個圓波相位不同适滓，但振幅相等，則通過疊加產生旋轉的平面極化波恋追。
