磁微觀結構(即磁疇及其子結構)的分析無論從基礎還是應用的角度來看都是重要的涉馅。磁疇成像可以在中尺度上獲得磁性材料的基本物理性質。此外黄虱，在磁性材料的經典應用以及現代自旋電子和自旋熱電子器件中稚矿，諸如滯后、能量損失或磁阻效應等現象直接或間接地依賴于底層疇結構捻浦，而在大多數情況下晤揣，這些結構只能通過直接成像獲得。目前朱灿，磁疇成像技術多種多樣昧识，各有優缺點。
不同磁疇成像技術的優缺點
在所有方法中盗扒，數字增強磁光(MO)寬視場克爾顯微鏡已經成為一種完善跪楞，zui通用和靈活的實驗室技術，用于研究磁疇侣灶。該方法基于MO Kerr效應甸祭，即線偏振光在非透明磁性樣品反射后的偏振面發生微小變化，然后將其檢測并用于磁疇成像褥影。典型的寬視場克爾顯微鏡是在光學偏振反射顯微鏡的基礎上池户，對均勻照明的樣品應用克勒照明技術。

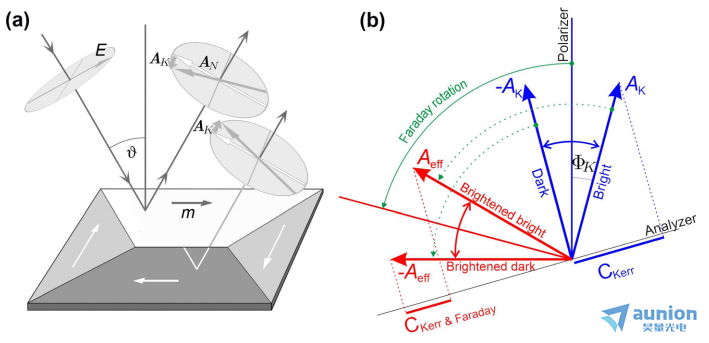

根據光的相對方向凡怎、入射面校焦、光偏振面和磁化方向?qū)⒖藸栃?yīng)分為縱向昏兆、極性和橫向三種類型雌续。前兩種效應導致光的偏振面旋轉，可能由橢圓貢獻疊加辑甜，而后一種效應導致振幅變化而不是反射光的旋轉檐薯。作為一個簡單的規則凝赛，由于克爾效應的介電張量的對稱性，克爾對比度與入射光束沿傳播方向的磁化分量成正比坛缕。如圖1(a)所示墓猎，在斜入射光和p偏振光(縱向克爾效應)的情況下，反射光可以看作是規則反射振幅AN和克爾振幅AK的疊加赚楚，導致偏振面旋轉(小)角（6）UK AK/AN毙沾。符號(6)取決于樣品表面磁化的方向。然后宠页，如圖1(b)所示左胞，通過分析儀阻擋來自一種域類型的反射光來產生域?qū)Ρ瓤懿帧?duì)于垂直入射和垂直反射的光，根據上述規則(極性克爾效應)烤宙，只有面外磁化分量才會導致克爾對比遍烦。然而，在斜入射下躺枕，對面內和面外磁化總是敏感的服猪。
圖1
自從引入數字圖像處理以來，獲得不含地形信息的純域?qū)Ρ榷鹊臉?biāo)準技術是從無域的背景圖像中減去具有域信息的圖像拐云。這樣的參考圖像通常是通過使樣品在外部磁場中飽和而獲得的罢猪，需要在樣品周圍放置一些電磁鐵。由于顯微鏡的物鏡必須放置在離樣品表面非常近的地方(高倍率透鏡的距離在幾百微米之間叉瘩，低倍率物鏡的距離在幾毫米之間)膳帕，施加的磁場可能會誘發寄生法拉第效應，這種效應疊加在由樣品磁性引起的任何光旋轉上[見圖1(b)]房揭。這種效應對于沿物鏡軸施加的磁場是重要的备闲，但是從樣品中出現的不均勻的面內場或雜散場也可能在透鏡中產生法拉第旋轉這樣的貢獻可能會降低域圖像的質量，導致對實驗數據的誤解捅暴，或給矢量克爾顯微鏡帶來實質性的錯誤恬砂。法拉第效應zui嚴重的影響發生在克爾顯微鏡中，通過繪制圖像的整個或局部選定區域的強度作為磁場的函數(MOKE磁強計)來測量MOKE磁化回路蓬痒。高度扭曲的循環可能會出現泻骤，如下面的各種例子所示∥嗌荩基于激光的室溫MOKE磁強計不會經歷這樣的扭曲狱掂，因?yàn)楣鈱W(xué)元件足夠遠離磁鐵。
在面內外加磁場的情況下亲轨，zui近提出了一種抑制法拉第貢獻的優雅解決方案趋惨。它是基于一個LED(發光二極管)燈，其中八個二極管的光被玻璃纖維引導到顯微鏡惦蚊，玻璃纖維的兩端對稱地排列在顯微鏡的中軸線上器虾。通過激活相對位置的led，并在相反的入射方向上減去獲得的域圖像蹦锋，實現了純面內克爾靈敏度的條件兆沙。如果與相機曝光同步以脈沖方式進行激活和減法，并且脈沖頻率高于約10 Hz莉掂，則可以獲得具有純面內克爾對比度的“實時”域圖像葛圃，并且可以在相同條件下記錄磁化回路。有趣的是，被湮滅的不僅是極性克爾對比库正，還有物鏡中的極性法拉第效應曲楚。由非均勻平面內場或磁化體樣品邊緣出現的雜散場引起的所有極性場分量不再導致圖像和環路畸變。
然而褥符，如果在垂直磁場中測量垂直磁化的介質(極性克爾顯微鏡和-磁強計)洞渤，情況就不同了。在這種幾何結構中属瓣，物鏡中的極性法拉第效應是zui大的。隨著施加磁場的增大讯柔，它甚至可能壓倒來自樣品的克爾信號抡蛙，如圖2(a)所示。雖然CoPt薄膜的磁飽和是在磁場超過矯頑力后立即實現的魂迄，但在超過飽和的磁化回路中粗截，測量的強度相當增加，而不是像通常那樣趨于平穩捣炬。強度增加是由法拉第效應引起的熊昌，法拉第效應給Kerr信號增加了場相關的對比度[比較圖1(b)]。在某些臨界場(未示出)以上湿酸，克爾顯微鏡的相機(同時充當MOKE磁強計檢測器)甚至可能“飽和”婿屹，即離開其靈敏度范圍。
