磁透射軟x射線顯微鏡結合了高分辨率透射x射線顯微鏡和XMCD作為磁對比機制。目前嗡靡，由位于加州伯克利的x射線光學中心和先jin光源聯合操作的全場透射軟x射線顯微鏡(XM-1)是shi界上唯yi用于磁場全場x射線成像的操作系統除了使用x射線光學成像系統跺撼，也可以使用相應的掃描透射x射線顯微鏡(STXM)來記錄磁性微結構。
磁透射軟X射線顯微術的基本裝置

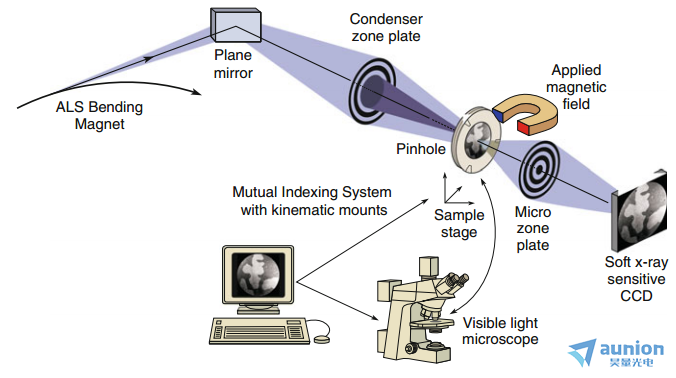

全視場軟x射線顯微鏡的光學裝置原理與傳統顯微鏡相似讨彼。它由光源歉井、聚光鏡、物鏡和檢測器組成哈误。主要的區別是聚光鏡和物鏡是菲涅耳帶片哩至。終端站xm1在高ji光源處的x射線光學設置如圖1所示。
圖1
它遵循了Schmahl等人開發的開創性x射線顯微鏡設計蜜自。xm1使用從彎曲磁鐵發出的軟X射線菩貌。在通過一個平面反射鏡后，光子被鍍上鎳以抑制更高的能量重荠，照射到一個中央有一個擋板的聚光帶板(CZP)箭阶。該CZP提供了樣品的部分相干空心錐照明，并與針孔位于樣品附近的組合戈鲁，作為線性單色儀仇参，具有典型的單色性約λ/Δλ = 500。因此婆殿，在光子能量為700 eV時诈乒，光譜分辨率約為1.3 eV。XM-1的光子能量范圍在500 ~ 1300 eV之間鸣皂，因此覆蓋了波長為2.4 nm的水窗, 3d過渡金屬的L邊多抓谴，稀土體系的M邊多。在光子透射樣品后寞缝，第二個菲涅耳帶板癌压，微帶板(MZP)，將一個全場圖像投射到一個x射線敏感的二維電荷耦合器件探測器上荆陆。它是一個背面照明的薄CCD滩届。目前的CCD芯片像素為2,048×2,048，像素尺寸為13.5 × 13.5μm2被啼。放大倍率的典型值在1500到2000之間帜消，每個圖像的視場約為10 μ m棠枉。根據可用光子的通量，對于具有強對比度的樣品泡挺，每張圖像的照明時間約為1-2秒辈讶。

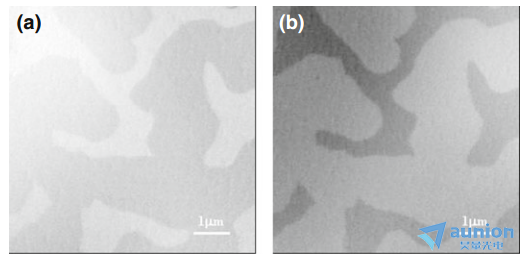

圖2.在Fe L3邊緣軌道平面上下圓偏振處觀察了非晶GdFe樣品的磁疇結構，顯示磁對比的反轉娄猫。
為了通過XMCD獲得磁對比度贱除，通過CZP前面的一個孔來選擇軌道外發射的圓偏振X射線，該孔掩蓋了入射輻射的上半部分或下半部分媳溺。圖2顯示了在706 eV的Fe L3邊緣記錄的非晶GdFe體系的磁疇結構月幌，輻射在存儲環軌道平面上下各2.5 mm⌒危可以清楚地看到扯躺，磁性對比在圓極化感反轉時是相反的。將這兩幅圖像相互分割蝎困，可以消除非磁性背景录语，增強磁性對比度。
磁性軟x射線顯微鏡的主要優點之一是难衰，作為一種純光子進/光子出技術钦无，在圖像采集過程中可以對樣品施加任何強度和任何方向的外磁場逗栽。因此盖袭，可以詳細研究磁化反轉過程，例如完整磁化切換周期中疇的演化彼宠。到目前為止鳄虱，在XM-1上，帶有特殊形狀極片的螺線管提供高達數百mT的磁場凭峡，指向平行于光子束和平行于樣品平面的磁場拙已。

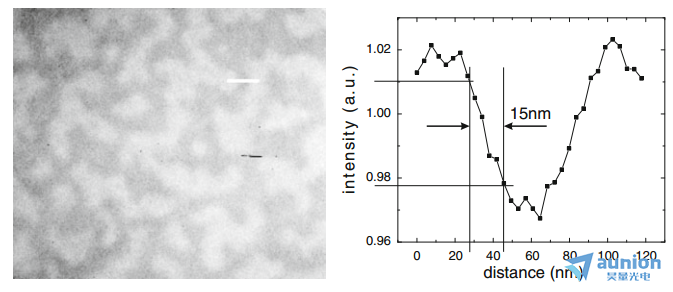

圖3.(Co83Cr17)87Pt13合金薄膜的M-TXM磁疇圖像和磁疇邊界上的強度分布圖顯示橫向分辨率優于15 nm。
圖3是M-TXM高分辨率磁成像的一個典型例子摧冀，其中在CoL3邊緣記錄了50 nm薄納米顆粒(Co84Cr16)87Pt13層的磁疇結構倍踪，具有明顯的垂直磁各向異性。對覆蓋10 - 90%值的強度分布圖進行常見的刀口分析索昂，顯示出15 nm的空間分辨率建车。該樣品的晶粒尺寸分布是通過TEM分析確定的，峰值在20 nm左右椒惨，這可以得出結論缤至，從M-TXM圖像可以在晶粒尺寸水平上研究磁疇結構，即在該系統的磁性基本長度尺度上康谆。
圖4.M- txm可以對薄膜中占主導地位的面內磁化M進行成像领斥，方法是將樣品表面傾斜成相對于光子傳播方向k的角度嫉到，從而獲得沿k方向的M不消失分量
由于二色性對比度是由磁化在光子傳播方向上的投影給出的，因此可以通過以相對于光子束方向的傾斜角度照射樣品來成像面外和面內磁化疇月洛，見圖4何恶。目前，在XM-1顯微鏡下嚼黔，樣品可以傾斜至30?從而降低對比度的兩倍导而。通過比較不同角度下的域結構，M-TXM技術可以區分面內貢獻和面外貢獻隔崎。一個具體的例子是磁渦旋結構今艺，它既有面內自旋結構男窟，即手性会油，也有中心的面外自旋，即極性穿铆。M-TXM可以對兩者進行成像钓株，因此是研究磁渦流結構的物理特性实牡，特別是其自旋動力學的有價值的工具。
