在激光掃描克爾顯微鏡中，偏振激光束被掃描穿過試樣表面贩幻，反射后的偏振狀態用光電探測器進行分析。領域信息是通過復雜的檢測方案獲得的锦聊，甚至具有矢量磁強計的能力。
磁光顯微鏡之激光掃描顯微鏡
圖1a說明了這種先jin顯微鏡的原理箩绍。準直和偏振激光束聚焦在試樣表面的無限遠校正物鏡孔庭。通過使用精確的XY階段，樣本以類似光柵的方式移動材蛛。雖然這一階段掃描相對較慢(圖像的采集時間為數十秒)圆到，但它比光束掃描對克爾顯微鏡更有利，因?yàn)樗_保了整個掃描過程中的偏振狀態以及照射光線束的入射角是恒定的卑吭。通過掃描芽淡，圖像以逐點的方式構建，其橫向分辨率基本上由探測激光束的大小決定豆赏。采用數值孔徑為1.3的100倍油浸物鏡挣菲，得到的激光光斑尺寸為0.8μm。如果在聚焦到樣品上之前掷邦，首先通過光束膨脹增大光束直徑以完全填滿物鏡孔徑白胀，則聚焦光斑尺寸為0.16μm。

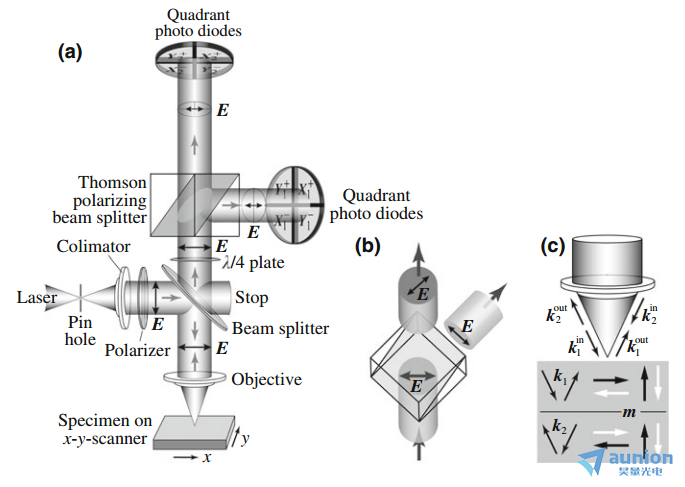

圖1.a激光掃描克爾顯微鏡原理抚岗。光的偏振面由e矢量表示或杠。圖b顯示了從頂部的透視圖，以說明兩束光離開偏振分束器的正交偏振方向宣蔚。c平面內和平面外磁化分量與k矢量方向的關系對比向抢。
反射光被同一個物鏡收集蔓涧，并通過一個可旋轉的四分之一波片來補償橢圓度，zui后進入湯姆遜偏振分光器笋额。為了zui大限度地提高靈敏度，分離器設置在45?的入射(未干擾)偏振篷扩。分路器提供兩束正交偏振方向的光束(圖1b)兄猩，擊中一對象限光電二極管。每一對相對的象限分別沿著樣本的x軸和y軸的投影對齊鉴未。兩束是相等的強度為未受干擾的45?偏振的情況下枢冤，而任何樣品誘導的偏振旋轉導致相等但相反的強度(45?是zui敏感的角度對小的偏振變化)。通過適當?shù)亟M合八個光電二極管象限的輸出铜秆，可以同時檢測和分離三個正交的磁化分量淹真，只要它們的采樣幾乎相等，這對于具有高數值孔徑的物鏡是正確的连茧。如圖1c所示核蘸，在兩束入射方向相反的光束的激勵下，縱向克爾對比改變符號啸驯，而極性對比保持不變客扎。通過將一個象限檢測器的所有四個二極管的信號相加，縱向分量將被抵消罚斗，而極性分量將被相加徙鱼。達到每個探測器的總強度降低和增強,分別由等量由于光束分裂,純極地對比從而可以被減去兩個求和信號：
而非磁性表面對比度圖像生成,只需添加信號。通過以下
組合针姿，揭示了沿X軸磁化分量的縱向Kerr對比袱吆。由于所有數據都是同時從象限收集的，因此在一個樣品點上的三個磁化分量是同時捕獲的距淫。這種優雅的矢量磁強計方法需要高度對稱的光束輪廓绞绒，以便每個象限接收相同的四分之一光束。增強信噪比可以通過應用鎖相技術來實現:照明激光束被調制榕暇，反射光由相敏檢測放大器測量处铛，因此只選擇與克爾幅度成比例的信號。
激光掃描顯微鏡的zui大潛力在于其對快速動態過程的頻閃成像的宿命拐揭。由于無法實現對區域運動的實時成像撤蟆，它們無法取代傳統顯微鏡進行常規的區域研究。其優點是能夠同時成像所有三種磁化分量(矢量磁強計)堂污，并通過鎖定技術輕松消除背景對比度家肯。因此，可以獲得滿意質量的靜態克爾圖像盟猖，無論是面內還是面外域讨衣。也可以方便地在微觀尺度上測量其他量换棚，如磁導率或磁化曲線，從而探測磁性質的空間變化反镇。激光掃描顯微鏡也提供了層選擇性成像的潛力固蚤，盡管這種選擇尚未應用。
