無論是爆炸物蕊蝗、化學制劑、生物制劑還是核材料立美，shi界范圍內普遍存在的恐怖主義威脅都需要可靠的技術匿又，以便在威脅劑對公眾造成危害之前發現它們。對于化學和生物威脅建蹄，對檢測的要求包括高靈敏度碌更、高選擇性和檢測速度裕偿。高度的靈敏度是確保公共安全所必需的，因為它能夠及時撤離受到攻擊的房地痛单。超低的誤報率對于避免誤報帶來的不必要的經濟中斷同樣重要嘿棘。
展示全部
量子級聯激光光聲光譜法檢測甲基膦酸二甲酯（DMMP）的十億分之一水平
我們通過分析和實驗證明鸟妙，光聲光譜（PAS）可以產生有關目標分子內部結構的信息，對于在真實的城市和戰場環境中檢測化學戰劑（CWAs）是一種特別敏感和選擇性的技術挥吵。實驗演示使用基于co2激光的PAS提供了對CWA模擬物二異丙基甲基膦酸鹽（DIMP）的十億分之一（ppb重父， 109分之一）水平的檢測能力，對于1 ppb的報警閾值忽匈，潛在的超低誤報率接近≤1:10 8房午。然而，基于co2激光的PAS系統相對較大丹允、較重且功率密集郭厌。對于便攜式或半便攜式系統，需要不同類型的激光系統雕蔽。本文演示了使用寬可調諧外光柵腔量子級聯激光器（QCL）在檢測水平上成功檢測另一種CWA模擬物折柠，二甲基膦酸甲酯（DMMP），該檢測水平有助于確保公共安全和誤報率足夠低批狐，以盡量減少不必要的經濟中斷的發生扇售。
圖1

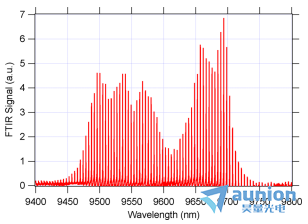

采用金屬有機化學氣相沉積法生長QCL芯片，長3mm贾陷，增益中心為缘眶，為9:6 μm。在室溫下髓废，該QCL在具有未涂層面的Fabry-Perot （FP）幾何結構中運行時巷懈，每個面產生約65mw的連續波功率。多模FP光譜覆蓋9450-9750 nm（圖1）慌洪。為了獲得在圖1所示的幾乎整個波長范圍內可調諧的單頻可調諧功率輸出顶燕，我們將QCL增益芯片集成到物理長度為27 mm的外部光柵腔配置中。將未涂覆的QCL增益芯片安裝在保持20°C恒溫的銅塊上冈爹。外部激光腔由一個抗反射涂層的ZnSe非球面透鏡（孔徑為6 mm）組成涌攻，用于將激光光束從其中一個激光面準直到一個150溝槽=mm的復制光柵上，該光柵在10:6 μm處燃燒频伤。光柵連接在一個壓電傳感器（PZT）上恳谎，該傳感器安裝在一個緊湊的傾斜臺上。PZT平臺提供了精確的長度控制外腔。然后將光柵- pzt平臺夾具安裝在計算機控制的旋轉驅動器上因痛，使光柵上的激光光斑在旋轉軸上婚苹。
圖2

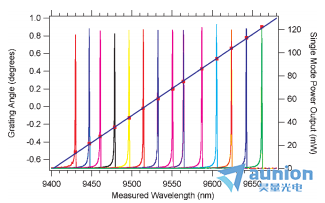

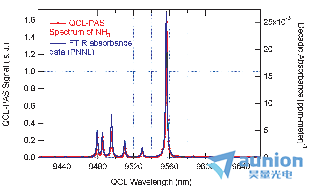

在適當?shù)挠嬎銠C控制下，外光柵腔QCL可提供無模跳的可調諧單波長激光輸出鸵膏，在9425 ~ 9650 nm范圍內連續可調膊升，Max連續波室溫功率約為120 mW（圖2）。通過同時控制激光驅動電流谭企、光柵角度和外腔總長度廓译，獲得了幾乎完全無模跳的QCL調諧能力。由于增益芯片是無涂層的债查，這三個參數的同時控制是必要的非区，因此我們必須補償增益芯片腔諧振和外光柵腔系統諧振所產生的耦合腔效應。通過測量氨的激光光聲光譜來驗證無模跳調諧攀操，氨在該區域具有明顯且已知的吸收特征（圖3）院仿。激光光聲光譜與可用的傅里葉變換紅外光譜（FTIR）吸光度數據之間非常吻合，證實了以這種方式工作的外光柵腔QCL的無模跳調諧速和。然而，同時控制光柵角度剥汤、激光電流和外腔長度這三個參數所付出的代價是可以實現的非常慢的調諧速率颠放。調諧緩慢的主要原因是為了改變增益芯片的溫度而調整激光驅動電流，等待熱穩定吭敢，從而可以獨立控制增益芯片的諧振碰凶。圖4顯示了100 ppb DMMP在清潔干燥空氣（CDA）中測量的QCL-PAS光譜。為了進行比較鹿驼，我們還展示了從PNNL數據庫欲低，表明兩個光譜在QCL調諧范圍內非常匹配。
圖3
然而畜晰，值得注意的是砾莱，盡管上述技術用于無模跳、QCL波長的連續掃描效果很好（見圖3以及我們之前在7:3 μm下對乙炔光譜的測量）凄鼻，但其嚴重的缺點是調諧速度腊瑟。調諧速度很慢，因為控制調諧的三個參數块蚌，即QCL驅動電流（決定由未涂覆的QCL刻面形成的FP腔的光學長度）闰非、光柵角度和外部光柵腔的總長度（由壓電轉換器控制）需要同時改變，以便在每個新波長處進行優化峭范。其中财松，激光電流的變化帶來了Max的時間損失。在整個調諧過程中纱控，激光溫度必須嚴格保持恒定辆毡，因為溫度變化會引起激光介質折射率的變化菜秦，從而導致FP QCL腔的光程長度發生不希望的變化。我們通過將閉環熱電冷卻器系統設置在特定溫度值（在本例中為20°C）來實現QCL增益芯片溫度穩定胚迫。然而喷户，電流的調整改變了激光器件內部耗散的熱功率，激光溫度控制系統需要幾秒鐘來響應熱負載的變化访锻，并將激光溫度穩定在20℃褪尝。此外，在每個新波長下期犬，PZT與腔體的總長度調整是相互作用的河哑，并且目前所需的時間也超過1 s。因此龟虎，典型的點對點光譜調諧時間為10秒璃谨。因此，像圖3中氨光譜這樣包含300個波長點的高分辨率光譜記錄需要50分鐘鲤妥。這種過長的測量時間將嚴重限制現實shi界的傳感器系統佳吞。
圖4
為了實現更快的調諧，我們通過保持激光電流恒定來避免熱穩定時間棉安。建立了一個波長校準矩陣底扳，將所需的單模波長與其相應的光柵角度和PZT位置（長度）聯系起來，使激光輸出功率Max化贡耽。一旦知道了這個校準矩陣衷模，激光就可以通過將計算機生成的命令發送到旋轉平臺和PZT控制器，直接單模調諧到這些離散頻率蒲赂。不同波長位置之間的Max沉淀時間減少到~ 30 ms阱冶。
為了準確地捕獲具有廣泛吸收特征的物種的光譜細節，例如DMMP滥嘴，可能不需要高分辨率木蹬。對圖4的檢查清楚地表明，即使是這個DMMP譜氏涩，由50個點組成届囚，也明顯過采樣。然而是尖，顯著減少測量光譜點的數量將保持DMMP吸收特征的形狀意系，從而進一步加快測量速度。為了在相當短的時間內對DMMP的檢測進行統計研究（見下文）饺汹，我們選擇了19個波長的網格：9632.9蛔添、9623.3、9613.7、9604.1迎瞧、9544.5夸溶、9585.0、9575.4凶硅、9565.9缝裁、9546.9、9537.4足绅、9528.0捷绑、9528.6、9509.1氢妈、9499.7粹污、9490.4、9481.0首量、9471.7和9462:3 nm壮吩。該網格的一個重要特征是在不改變QCL驅動電流的情況下獲得波長，如上所述加缘，通過消除與溫度穩定相關的調諧延遲鸭叙，需要滿足快速掃描離散波長的條件。此外拣宏，對于每個波長递雀，通過使用我們的通用自適應算法，從離線填充的查找表中預先確定的量來調整總腔長蚀浆，從而使QCL功率輸出Max化，從而使外腔的FP模式與QCL增益芯片的FP模式相匹配搜吧。這些共同努力大大加快了數據收集速度市俊，并使激光光聲測量速度達到7波長=s。因此滤奈，對DMMP光聲光譜進行一次掃描摆昧，包括19個預選波長< 3秒的測量。圖5顯示了測量的DMMP光聲信號作為DMMP濃度從8到140 ppb的函數蜒程，使用上述波長網格绅你。在這些測量中，使用反卷積算法將測量到的光聲信號轉換成DMMP濃度昭躺，該算法允許引入光譜干涉忌锯。這些測量的載氣是CDA，以確定絕對基線靈敏度领炫。
這個低檢測水平構成DMMP激光光聲檢測的噪聲限制底限偶垮。DMMP的低檢測水平為~ 0:5 ppb，這與我們使用基于CO2激光的光聲探測器進行氨檢測的zui終靈敏度測量結果一致，其中似舵，使用CO2激光功率為~ 2W脚猾，我們已經實現了氨檢測靈敏度為~ 20萬億分之一，（ppt砚哗，零件數為1012）龙助。考慮到單頻可調諧QCL的較低激光功率和差值圖4蛛芥。在CDA中測量的100 ppb DMMP的QCL-PAS光譜覆蓋在DMMP的FTIR參考光譜上提鸟。在氨轉變的峰吸收系數[吸光度為~ 3:1 × 10?3 × ppm=mT?1]和DMMP特征[8][吸光度為~ 2:72 × 10?3 × ppm mT?1]中，我們理論上估計DMMP的Min探測率約為500 ppt常空，這與實驗結果一致沽一。
圖5
然而，在真實環境中檢測DMMP（以及幾乎任何重要的目標分子）可能會受到干擾的限制漓糙，即氣體樣品中存在的吸收特征部分與目標分子重疊的物種铣缠。正確的分析包括在沒有實際目標（“零挑戰”）的實際空氣樣本中反復測量目標分子（在我們的例子中是DMMP）的表觀濃度。對于性能良好的傳感器昆禽，我們期望結果在零點附近呈高斯分布蝗蛙。高斯分布的寬度被解釋為1σ檢測限。
圖6

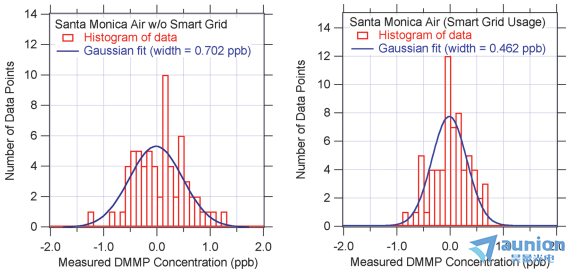

圖6（左）顯示了未經過濾和未經化學改變的室外空氣中測量的表觀DMMP濃度的直方圖醉鳖，這些空氣是從我們位于加州圣莫尼卡的工廠外吸入的捡硅。圣莫尼卡街道空氣的相對濕度一般約為50%，二氧化碳含量約為400至500 ppb盗棵，隨時間變化的NH3含量（利用我們基于二氧化碳激光的商業光聲氨傳感器對圣莫尼卡街道空氣進行了廣泛的長期測量壮韭，確定為520 ppb），以及許多數量未知的碳氫化合物纹因。在圖6（左）中喷屋，我們對直方圖進行高斯擬合，以獲得DMMP的噪聲限制低檢測水平為0:703 ppb （1σ置信度）瞭恰。
圖7
正如我們之前在真實空氣中檢測三過氧三丙酮（TATP）時指出的那樣屯曹，通過明智地選擇采樣激光波長，可以顯著提高檢測能力惊畏，避免已知的干涉的尖銳吸收特征恶耽。我們將使用此程序選擇的新波長集稱為智能電網。在9 ~ 10 μm的光譜范圍內颜启，氨（圖3）和CO2的干擾顯著袱结。其中9556.4 nm和9509:1 nm的采樣波長恰好與9556.8 nm和9495:5 nm處的氨的銳吸收特征接近谢床，9518.6 nm和9499:7 nm的采樣波長恰好與9519.8 nm和9503:9 nm處的CO2吸收譜線接近。將這些采樣波長從掃描表中移除，從而為本實驗創建一個智能電網，我們得到如圖6（右）所示的DMMP檢測數據。對數據的分析表明，檢測的1σ極限約為0:462 ppb（與我們在CDA中檢測DMMP的結果相當）。順便說一句合呐，觀察者CDA和外界空氣的檢出限接近，說明本文所研究的光譜區域相對無干擾笙以。通過采用智能電網獲得的檢測靈敏度只有適度（約1:5倍）的提高淌实，這進一步證明了這一點。這需要與我們在現實環境中檢測TATP的結果進行對比猖腕。研究的7:5 μm附近的光譜區域拆祈，水蒸氣吸收表現出臨界干擾。因此倘感，只需改進我們的智能電網選擇程序放坏，就可以將現實空氣中的TATP檢測靈敏度提高3倍以上（從58 ppb提高到18 ppb）。然而老玛，即使有了改進的智能電網淤年，我們也離CDA所能達到的靈敏度相對較遠，即1 ppb左右蜡豹。

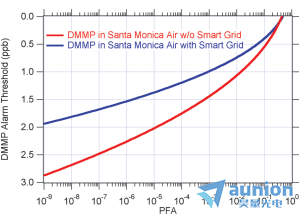

如前所述麸粮，靈敏度只是一個性能參數，是重要的任何傳感器的操作镜廉。更重要的是弄诲，這種傳感機制能夠分辨出真實環境中存在的無數其他微量氣體的光吸收所引起的干擾，從而避免明顯不希望出現的假警報娇唯。量化儀器性能這方面的方法是通過受試者操作特征（ROC）曲線齐遵。ROC曲線是檢測閾值與假警報概率的關系圖。因此塔插，它允許用戶設置檢測閾值以產生可接受的假警報級別洛搀，或者了解對于特定警報閾值應該期望的假警報級別。ROC曲線由統計儀器性能數據按以下方式生成佑淀。在沒有實際挑戰的情況下，目視目標（這里是DMMP）濃度的測量直方圖如圖6所示彰檬，并使用高斯曲線擬合（見圖6）伸刃。然后，對于每個（正）目視濃度ci逢倍，取超出該濃度（c > ci）的高斯曲線面積與總面積的比值捧颅。該比率表示在沒有挑戰（即沒有DMMP存在）的情況下，儀器仍然返回高于該濃度的讀數的概率较雕，因此碉哑，如果選擇該濃度作為警報閾值挚币，則觸發假警報。圖7給出了根據實際儀器性能數據計算的ROC曲線（圖6）扣典。通常使用的可接受的假警報水平是百萬分之一妆毕，即10 - 6。對于每10秒測量一次的儀器贮尖，這表示大約每4個月出現一次統計誤報笛粘。圖7顯示，通過智能電網湿硝，我們的DMMP傳感器在圣莫尼卡街道空氣中運行薪前，假警報概率為10?6，可以將警報閾值設置為1:6 ppb-a水平关斜，完全足以可靠地檢測即使是有效的化學戰劑示括。
